Hechting van geribde en geschroefde stalen wapening achteraf in beton, rekening houdend met hechtlengte en lijmsoort

Beschadigd beton herstellen zonder het af te breken

Over de hele wereld verouderen veel bruggen, gebouwen en parkeergarages sneller dan we ze kunnen vervangen. Het volledig slopen en herbouwen van deze constructies is duur en ingrijpend, daarom zoeken ingenieurs naar manieren om het bestaande te versterken. Deze studie onderzoekt één zo’n herstelmethode: gaten boren in uitgehard beton, nieuwe stalen staven met sterke epoxy lijmen en deze "achteraf geïnstalleerde" staven gebruiken om oud beton nieuw leven in te blazen.

Hoe staal en lijm samenwerken in beton

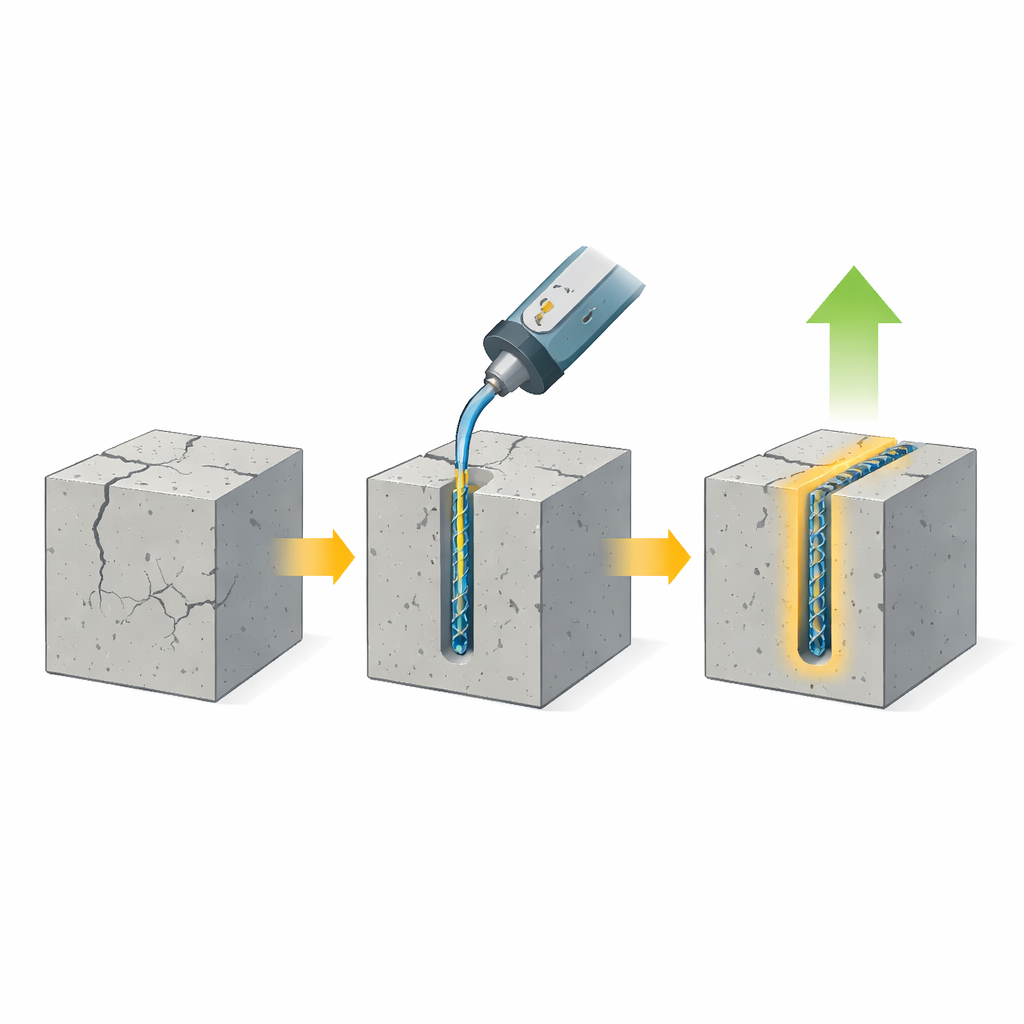

Gewapend beton werkt doordat stalen staven verborgen in het beton zich vastgrijpen aan het omringende materiaal en de belastingen delen. Traditiegetrouw worden die staven in de bekisting geplaatst en wordt het beton eromheen gestort. Bij herstelwerkzaamheden is het beton echter al hard, dus moeten werkers gaten boren, een chemische lijm injecteren en nieuwe staven als ankers inzetten. De veiligheid van de verbeterde constructie hangt af van hoe stevig die extra staven aan het beton en de lijm gebonden zijn, en hoeveel ze verschuiven bij trekbelasting. De onderzoekers wilden die hechting in gecontroleerde omstandigheden kwantificeren en zien hoe verschillende staafvormen, gatdiameters en lijmsoorten de prestaties beïnvloeden.

Trekproeven in het laboratorium

Om echte herstelgevallen na te bootsen, stortte het team eenentwintig betonnen blokken, elk ongeveer zo groot als een kleine straatsteen. In drie daarvan werden geribde wapeningstaven op traditionele wijze ingebed tijdens het storten als referentiemonsters. In de andere achttien werden de staven later aangebracht: er werden verticale gaten geboord, gereinigd, gevuld met één van twee commerciële epoxyproducten, en vervolgens geribde of volledig geschroefde staven tot specifieke dieptes geplaatst. De onderzoekers varieerden drie belangrijke factoren: de lengte van de staaf in contact met de lijm, de diameter van het geboorde gat ten opzichte van de staaf, en of het staafoppervlak geribd (met onderbroken ribben) of geschroefd (met een continue spiraal) was. Elk proefstuk werd vervolgens vastgeklemd door een hydraulische dommekracht en de staaf werd langzaam uitgetrokken terwijl instrumenten kracht en verschuiving registreerden.

Wat een sterk, veilig anker bepaalt

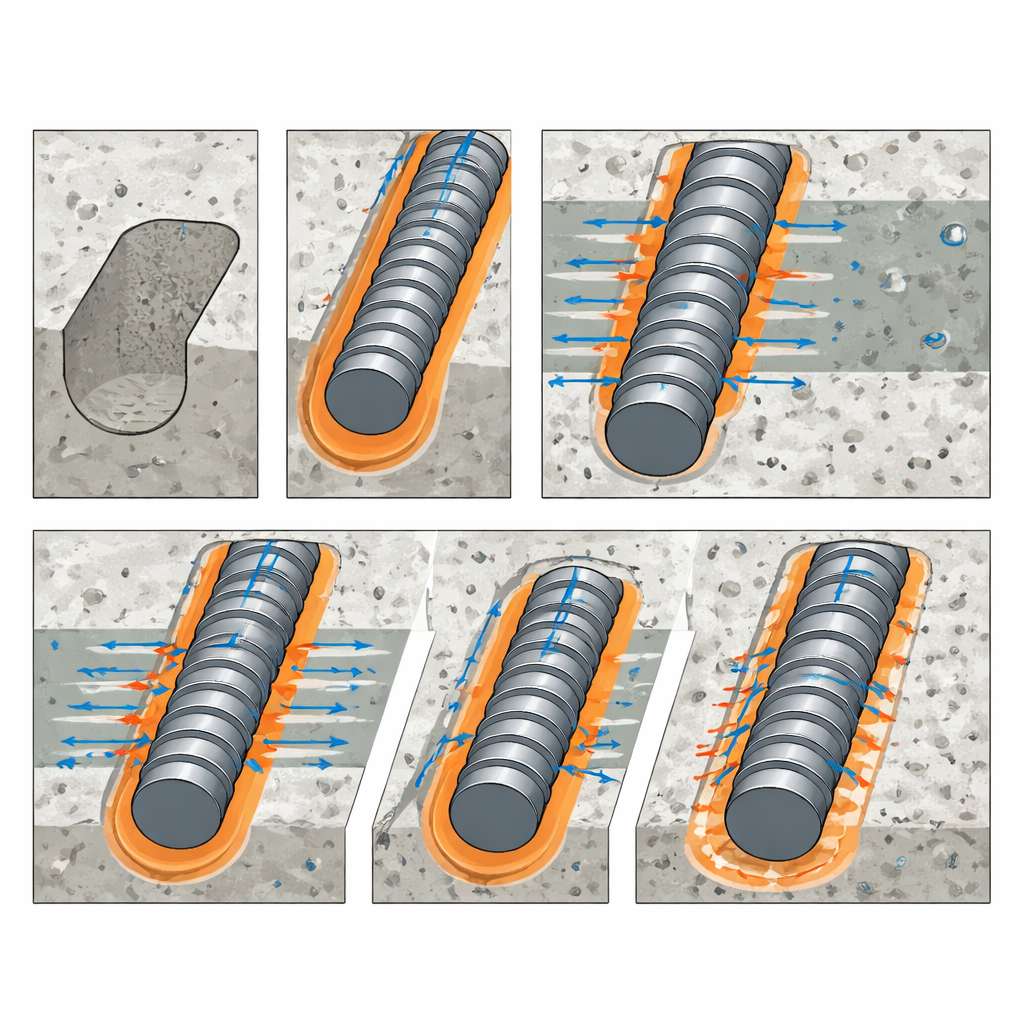

De proeven lieten zien dat vrijwel in alle gevallen het falen plaatsvond doordat de stalen staaf zijn vloeigrens bereikte binnen een klassiek uittrekscenario, in plaats van doordat het beton langscheurde. Dat betekent dat de lijmverbinding en het omringende beton over het algemeen sterker waren dan de staaf zelf, wat wenselijk is voor het ontwerp. Staven die met epoxy in gaten werden aangebracht die matig groter waren dan de staaf (ongeveer 60 tot 80 procent grotere diameter) bereikten uittrekcapaciteiten die vergelijkbaar waren met of iets hoger dan die van in het werk ingebrachte staven. Zeer strakke gaten, slechts ongeveer 20 procent groter, verminderden de sterkte. Langere hechtingslengten lieten de staaf een grotere totale belasting dragen maar spreidden die belasting uit, wat de gemiddelde hechtspanning langs de staaf verlaagde. Bij vergelijking van staafvormen ontwikkelden conventionele geribde staven consequent een hogere hechtsterkte dan geschroefde staven, voornamelijk omdat hun ruwer ribprofiel een betere mechanische verankering in de lijm en het beton bood.

Hoe stijfheid en flexibiliteit samenwerken

Naast pieksterkte onderzocht de studie ook hoe stijf of flexibel de verbinding was zodra de staaf begon te bewegen. Epoxy-gebonden ankers waren over het algemeen stijver dan in het werk ingebrachte staven in het begin van de belading, wat betekent dat ze initiële verschuiving sterker weerstonden. Toch toonden voor veel configuraties, vooral bij langere hechtingslengten, de achteraf geïnstalleerde staven grotere "ductiliteit": ze konden aanzienlijk schuiven na het vloeien zonder plotseling verlies van capaciteit. De twee epoxytypen gedroegen zich qua sterkte vergelijkbaar, hoewel het ene geneigd was iets stijvere, minder flexibele verbindingen te geven en het andere meer vervorming toeliet vóór falen. Geschroefde staven, hoewel zwakker in piekhechting, lieten vaak grotere verschuivingen bij hoge belasting zien, wat wijst op een geleidelijker en vergevingsgezinder faalmechanisme.

Van testdata naar praktische ontwerprichtlijnen

Met de volledige set metingen ontwikkelden de auteurs een eenvoudige vergelijking die de maximale hechtspanning voor achteraf geïnstalleerde staven voorspelt op basis van betonkracht, staafdiameter, hechtingslengte, gatmaat en de geometrie van de staartribben. Deze formule, gecontroleerd aan de hand van alle testresultaten, gaf veilige en redelijk nauwkeurige schattingen. Voor ingenieurs betekent dit dat het toevoegen van stalen staven met moderne lijmen met vertrouwen kan worden ontworpen, mits gatdiameters, verankeringsdieptes en staaftypes verstandig worden gekozen. Voor het publiek is de conclusie dat zorgvuldig laboratoriumonderzoek zoals dit ten grondslag ligt aan veel "onzichtbare" reparaties, waarmee verouderende betonnen constructies kunnen worden versterkt en langer in gebruik gehouden zonder de kosten en overlast van volledige vervanging.

Bronvermelding: Fayed, S., Alkharisi, M.K., Bayoumi, ES.A. et al. Bond of ribbed and threaded steel reinforcement bars post-installed in concrete considering bonded length and adhesive type. Sci Rep 16, 10762 (2026). https://doi.org/10.1038/s41598-026-42964-4

Trefwoorden: achteraf geïnstalleerde ankers, epoxy-gebonden wapening, herstel van gewapend beton, hechtsterkte, structurele versterking
