Ontwerp en ontwikkeling van een op grafeen gebaseerde MIMO‑antenne voor slimme multi‑band sub‑6 GHz 5G draagbare communicatie‑toepassingen

Slimme kleding die communiceert

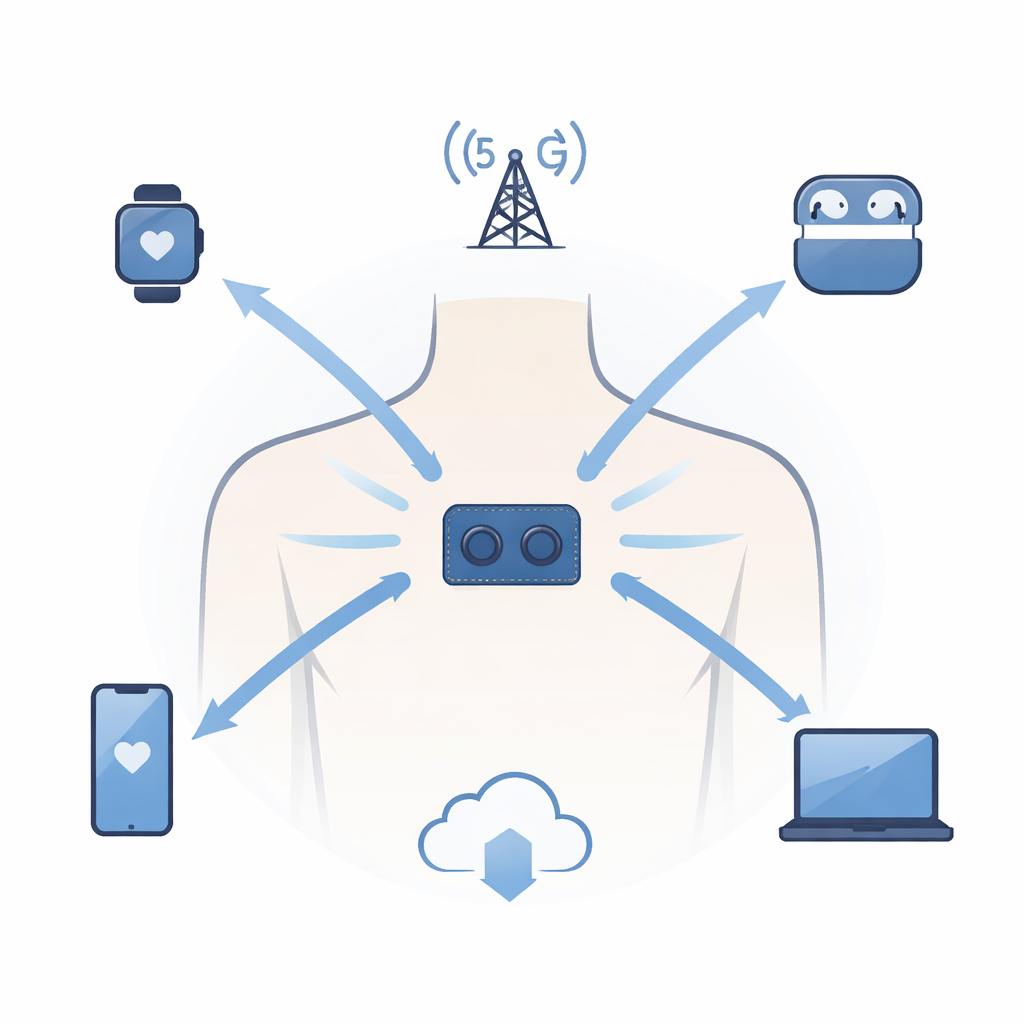

Stel je een T‑shirt voor dat je geruisloos met snelle 5G‑netwerken verbindt, je gezondheid bewaakt of je apparaten met elkaar koppelt—zonder stijve metalen onderdelen die in je huid drukken. Deze studie beschrijft een nieuw soort kleine radio die rechtstreeks op spijkerstof is aangebracht met grafeen, een vorm van koolstof die zowel zeer geleidend als extreem flexibel is. Het werk toont hoe zo’n stofgebaseerde antenne meerdere belangrijke draadloze banden tegelijk kan afhandelen terwijl hij veilig en comfortabel te dragen blijft.

Van stijve metalen naar zacht koolstof

Conventionele antennes in telefoons en wearables zijn meestal van koper. Hoewel koper elektriciteit goed geleidt, is het relatief stijf, kan het barsten bij herhaald buigen en roept het vragen op over kosten en milieu‑impact. Voor kleding en op het lichaam gedragen apparaten kunnen deze stijve metalen onderdelen oncomfortabel aanvoelen en minder goed presteren wanneer de stof vouwt en uitrekt. Grafeen, opgebouwd uit atoomdunne koolstoflagen, belooft een ander pad: het is licht, buigzaam en kan als inkt op textiel worden gedrukt, waardoor gewone stof verandert in een slim oppervlak dat draadloze signalen kan zenden en ontvangen.

Jeans veranderen in een 5G‑gateway

In dit werk drukten de onderzoekers een paar kleine antennes op een stuk jeansmateriaal, waarmee ze een twee‑poortig "MIMO"‑module creëerden— in wezen twee samenwerkende antennes die datasnelheid en betrouwbaarheid verbeteren. Het denim fungeert als dragende laag, gekozen omdat het stevig, comfortabel is en weinig invloed heeft op radiogolven. Door het grafeen zorgvuldig in ringachtige patchen te vormen en een speciale achtvormige opening in de geleidend aangemaakte achterlaag toe te voegen, stemde het team het ontwerp af op meerdere afzonderlijke frequentiebanden. Deze omvatten de belangrijke sub‑6 GHz‑bereiken die door veel 5G‑netwerken worden gebruikt, evenals hogere banden in de zogenaamde X‑band die toekomstige korteafstandsverbindingen en sensorfuncties zouden kunnen ondersteunen. Het hele apparaat is ongeveer ter grootte van een postzegel en slechts een halve millimeter dik.

Hoe het ontwerp meerdere kanalen levert

In plaats van te vertrouwen op één brede, onscherpe band, is de antenne zo gevormd dat elektrische stromen vanzelf verschillende patronen aannemen bij verschillende frequenties. Beginnend met een eenvoudige cirkelvormige patch, gingen de ontwerpers naar een ringvorm, verdubbelden die om een twee‑elementen systeem te creëren en kerfden tenslotte de achtvormige opening in de grondplaat. Elke wijziging her vormde de stroomverdeling en leverde meerdere goed gescheiden werkingsbanden in plaats van één brede vlek. Metingen lieten sterke prestaties zien bij vier hoofdresonanties rond 3,5, 5,6, 8,4 en 12,9 GHz, met lage interferentie tussen de twee antennelementen. Deze geringe wederzijdse beïnvloeding, samen met gelijkmatig verdeelde signaalkracht, is cruciaal voor betrouwbare MIMO‑werking in drukke draadloze omgevingen.

Printen, dragen en testen op het lichaam

Om het apparaat te bouwen gebruikte het team een zeefdrukproces vergelijkbaar met hoe afbeeldingen op T‑shirts worden aangebracht, maar dan met grafeenink in plaats van kleurstoffen. Na het uitharden van de inkt met warmte en het bevestigen van kleine connectoren maten ze de antenne zowel in open lucht als direct op iemands borst. De respons veranderde slechts licht bij dragen en de antenne bleef de beoogde 5G‑ en hogere banden dekken. Stralingspatroonmetingen in een anechoïsche kamer lieten bij lagere frequenties bijna uniforme dekking zien, ideaal voor verbindingen die moeten werken terwijl de drager beweegt, met complexere patronen bij hogere frequenties die nog steeds bruikbaar zijn voor gespecialiseerde toepassingen.

Veiligheidscontrole ten opzichte van het lichaam

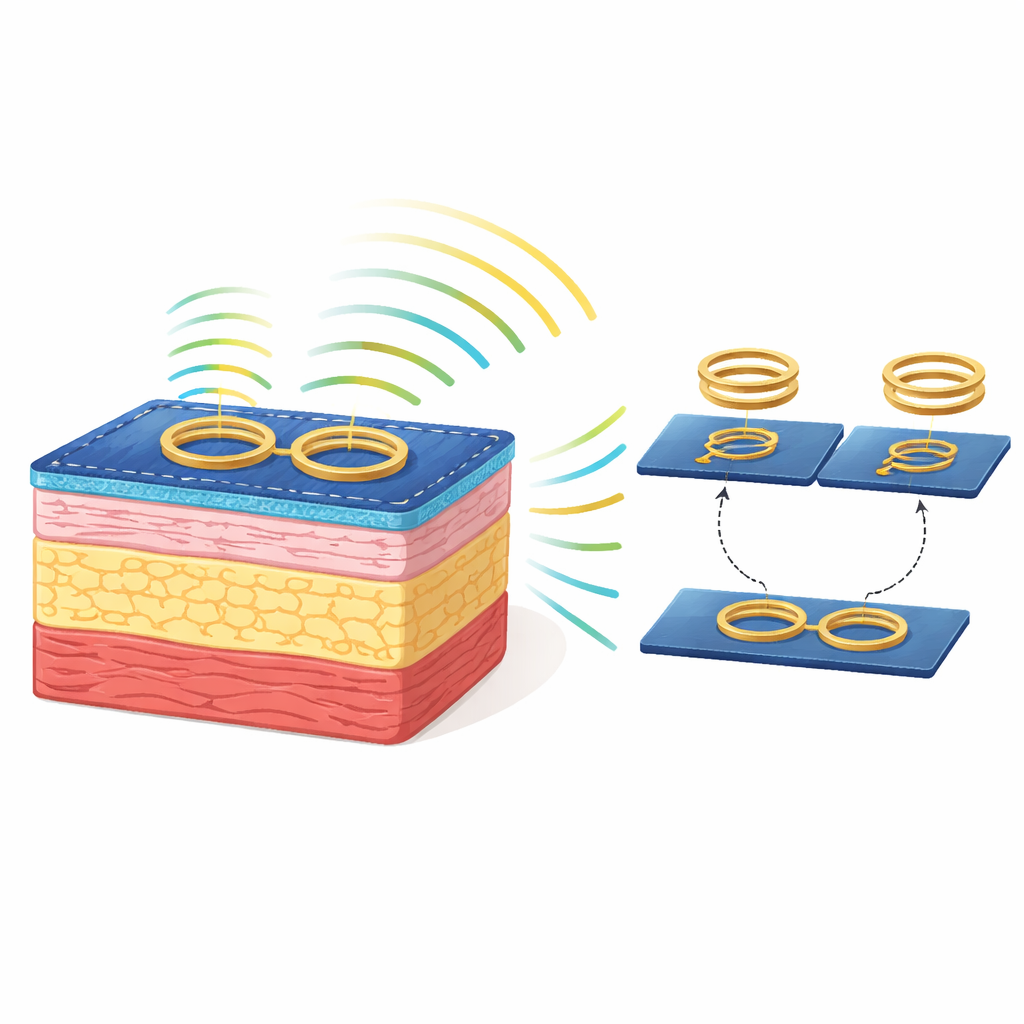

Aangezien deze antennes direct op kleding tegen de huid zitten, onderzochten de onderzoekers zorgvuldig hoeveel van de radio‑energie door het lichaam wordt geabsorbeerd. Met computermodellen van gelaagde weefsels—huid, vet en spier—berekenden zij de specifieke absorptiesnelheid (SAR), een standaardmaat voor hoeveel vermogen per kilogram weefsel in warmte wordt omgezet. In alle werkingsbanden, inclusief de belangrijkste 5G‑bereiken, bleven de piek‑SAR‑waarden ruim onder internationale veiligheidslimieten, zelfs bij relatief hoog zendvermogen. Bij lagere frequenties verspreidde de energie zich dieper maar bleef bescheiden; bij hogere frequenties bleef deze meer oppervlakkig, wat de interne blootstelling verder beperkt.

Wat dit betekent voor alledaagse wearables

Kort gezegd laat de studie zien dat een dunne lap jeans bedrukt met grafeen kan fungeren als een multikanaals, 5G‑klaar antennesysteem dat meebuigt en meebeweegt met het lichaam terwijl het binnen strikte veiligheidsrichtlijnen blijft. Door flexibel textiel, koolstofgebaseerde geleiders en een zorgvuldig vormgegeven lay‑out te combineren, wijst het ontwerp op toekomstige kleding die naadloos communicatie verzorgt voor telefoons, sensoren en medische apparaten. In plaats van harde apparaten aan te brengen, zouden mensen op den duur hun connectiviteit rechtstreeks in hun dagelijkse kleding geweven kunnen dragen.
