Microscopisch inzicht in de oorsprong van de supergekoelde NCCDW-toestand in 1T-TaS₂-nanokristallen

Waarom afkoelen het gedrag van kristallen kan veranderen

De meeste mensen zien afkoeling als een eenvoudige manier om iets kouder te maken, maar in sommige materialen kan de snelheid van afkoelen daadwerkelijk bepalen hoe hun atomen zich rangschikken en hoe goed ze elektriciteit geleiden. Deze studie bekijkt een ultradun kristal genaamd 1T-TaS₂ en laat op microscopisch niveau zien hoe snelle afkoeling het kan vastzetten in een bijzondere metallische toestand die normaal niet in standaard fase-diagrammen verschijnt, en toont daarmee aan dat timing net zo belangrijk kan zijn als temperatuur.

Een stapel ultradunne kristalvellen

1T-TaS₂ behoort tot een familie van gelaagde materialen die tot vlokken van slechts een paar atomen dik kunnen worden gepeld. Omdat de atomen vlakke lagen vormen die op elkaar gestapeld zijn als een stapel kaarten, kunnen hun elektronische eigenschappen sterk veranderen met temperatuur, druk of licht. Wanneer dit materiaal afkoelt, vormen elektronen en atomen samen herhalende patronen die ladingsdichtheidsgolven worden genoemd; die herschikken het kristal en kunnen een goede geleider in een isolator veranderen. Bij hoge temperatuur gedraagt het kristal zich als een metaal, maar bij afkoeling komt het eerst in een licht geordende toestand en kan het bij nog lagere temperatuur vergrendelen in een rigider patroon dat de beweging van elektronen blokkeert en het zeer weerstandsrijk maakt.

Hoe snelle afkoeling het kristal geleidend houdt

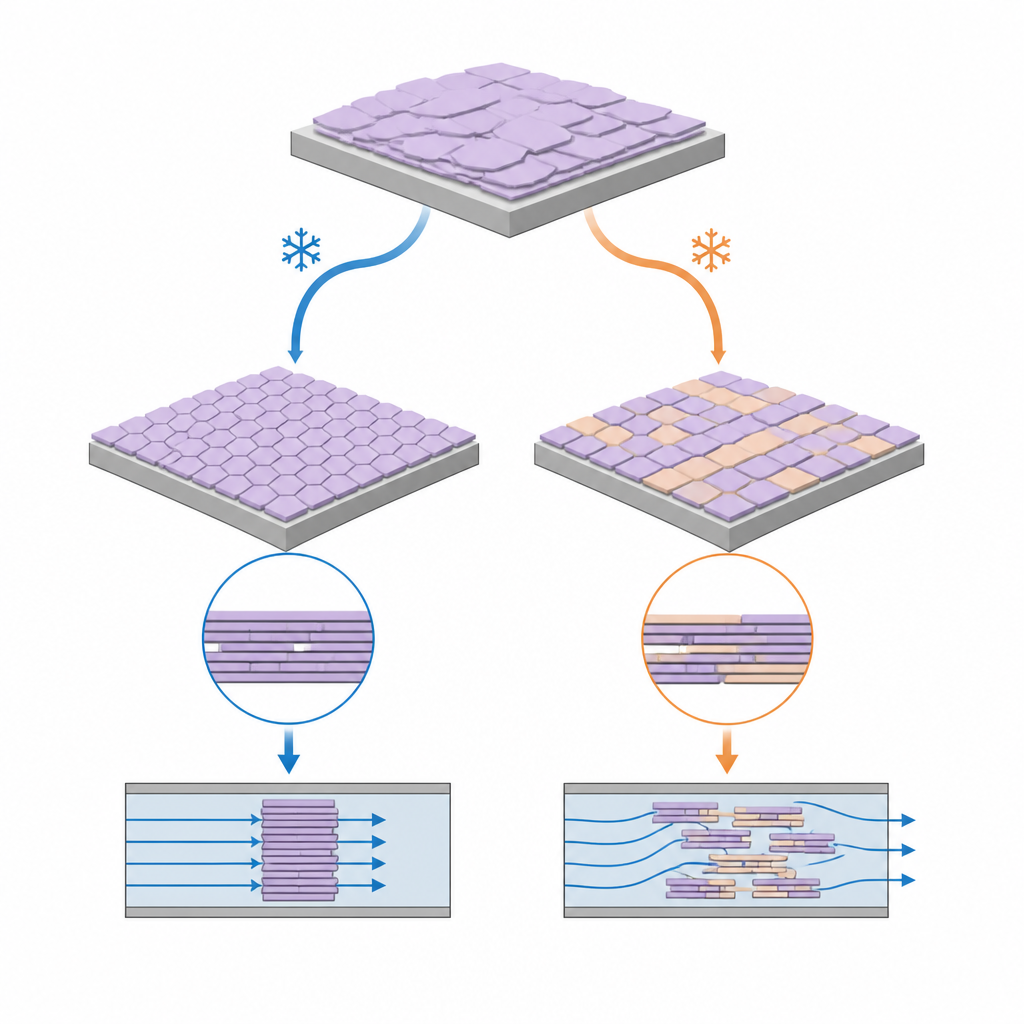

De onderzoekers maakten kleine apparaten van geëxfolieerde 1T-TaS₂-vlokken op siliciumchips en voorzagen ze van goudcontacten, en maten vervolgens de stroom terwijl ze de monsters koelden en verwarmden. Bij langzaam afkoelen sprong de elektrische weerstand scherp omhoog rond 180 kelvin, wat wijst op een omschakeling van een laagweerstandstoestand naar een sterk isolerende toestand. Wanneer ze dezelfde soort dunne vlokken veel sneller koelden, bleef de weerstand over het hele temperatuurbereik laag, zelfs diep in het gebied waar normaal een isolator zou verschijnen. Met andere woorden: snelle afkoeling verhinderde de gebruikelijke lage-temperatuur isolerende fase en hield het materiaal in een metallische toestand die standaard fase-diagrammen niet weergeven. Grotere, dikkere kristallen vertoonden dit gedrag niet: zij volgden het gebruikelijke verloop en werden isolerend ongeacht de koelsnelheid, wat benadrukt dat het effect specifiek is voor zeer dunne monsters.

Het rooster volgen terwijl het zich probeert te herschikken

Om te begrijpen wat er binnenin het kristal verandert, gebruikte het team enkelkristalröntgendiffractie om de vorm van de eenheidscel, het basiskloppende blok van het rooster, te volgen onder verschillende koelprotocollen. Tijdens geleidelijke afkoeling zetten zowel de in- als uitvlakke roosterafstanden plotseling uit nabij 180 kelvin, ondanks dat de temperatuur daalde. Deze ongebruikelijke volumetoename komt overeen met de vorming van een sterker vervormd atoompatroon dat hoort bij de isolerende toestand. Na snelle afkoeling was deze uitzetting echter vrijwel volledig onderdrukt: de eenheidscel bleef dicht bij zijn hoogtemperatuurgrootte en -vorm. Dit toont aan dat de grootschalige roosterherschikking die nodig is voor de isolerende fase simpelweg geen tijd heeft om te voltooien wanneer het kristal wordt gequencht, wat overeenstemt met de elektrische metingen die aangeven dat het materiaal metallisch blijft.

Bevroren eilandjes in een gemengd landschap

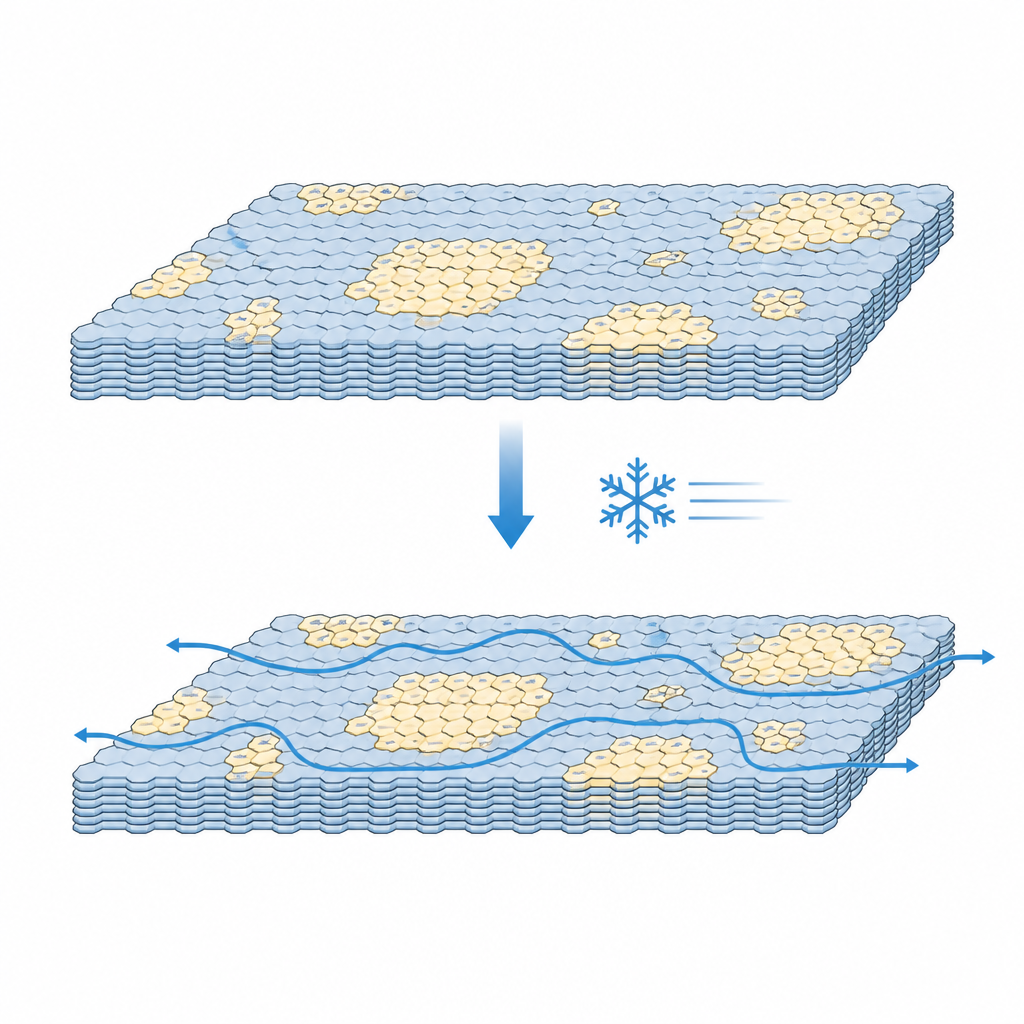

Een stap dieper gingen de auteurs over op transmissie-elektronenmicroscopie met hoge resolutie om de atoomrangschikkingen in snel afgekoelde nanokristallen te beeldvormen. Ze vonden dat de vlokken, in plaats van uniform isolerend te worden, kleine eilandjes van ongeveer 10 tot 30 nanometer breed ontwikkelden waar de atomen het volledig vervormde patroon aannamen dat normaal bij de isolerende toestand hoort. Deze eilandjes lagen verspreid in een achtergrond die het zwakker vervormde metallische patroon behield dat bij hogere temperatuur wordt gezien. Met andere woorden: snelle afkoeling produceerde een lappendeken waarin kleine isolerende zakken ingebed zijn in een overwegend metallische matrix. Omdat de metallische regio’s nog steeds continue paden door het kristal vormen, kan lading stromen en gedraagt het gehele apparaat zich als een metaal, hoewel er microscopische isolerende domeinen aanwezig zijn.

Wat dit betekent voor toekomstige apparaten

Dit werk laat zien dat door enkel de snelheid waarmee een dun 1T-TaS₂-kristal wordt afgekoeld te veranderen, onderzoekers een gemengd atoompatroon kunnen bevriezen dat het materiaal geleidend houdt bij temperaturen waar het normaal isolerend zou zijn. De studie levert direct structureel bewijs dat de supergekoelde metallische toestand een tussenconfiguratie is, vastgehouden omdat de atomen zich niet tijdig volledig kunnen herschikken. Voor de niet-specialist is de belangrijkste boodschap dat timing gebruikt kan worden als een regelknop voor elektronisch gedrag in ultradunne materialen, wat wijst op toekomstige apparaten die informatie opslaan of van toestand wisselen niet alleen via spanning of licht, maar ook via hoe snel ze worden gekoeld of verwarmd.

Bronvermelding: Chatzigiannakis, G., Soultati, A., Sakellis, E. et al. Microscopic insight into the origin of super-cooled NCCDW state in 1T-TaS₂ nanocrystals. Sci Rep 16, 14925 (2026). https://doi.org/10.1038/s41598-026-42525-9

Trefwoorden: 1T-TaS2, ladingsdichtheidsgolven, metastabiele fasen, nanokristallen, snelle afkoeling
