Invloed van webopeningen op de cyclische respons van gewapende beton koppelbalken

Waarom kleine openingen belangrijk zijn in grote gebouwen

Moderne hoogbouw in aardbevingsgevoelige gebieden steunt vaak op paren dikke betonnen wanden die door korte horizontale balken met elkaar verbonden zijn en fungeren als structurele zekeringen. Deze balken moeten tijdens beving kunnen kantelen en vervormen zodat het gebouw veilig energie kan dissiperen. Tegelijkertijd boren architecten en ingenieurs routinematig openingen door deze balken om leidingen en kabels door te voeren. Deze studie stelt een op het eerste gezicht eenvoudige vraag met grote veiligheidsgevolgen: als je dienstopeningen door deze cruciale verbindingen snijdt, hoeveel zwakker en brosser worden ze, en kan een slimme staalindeling in het beton die verloren sterkte terugwinnen?

Hoe koppelbalken hoge bouwsels beschermen

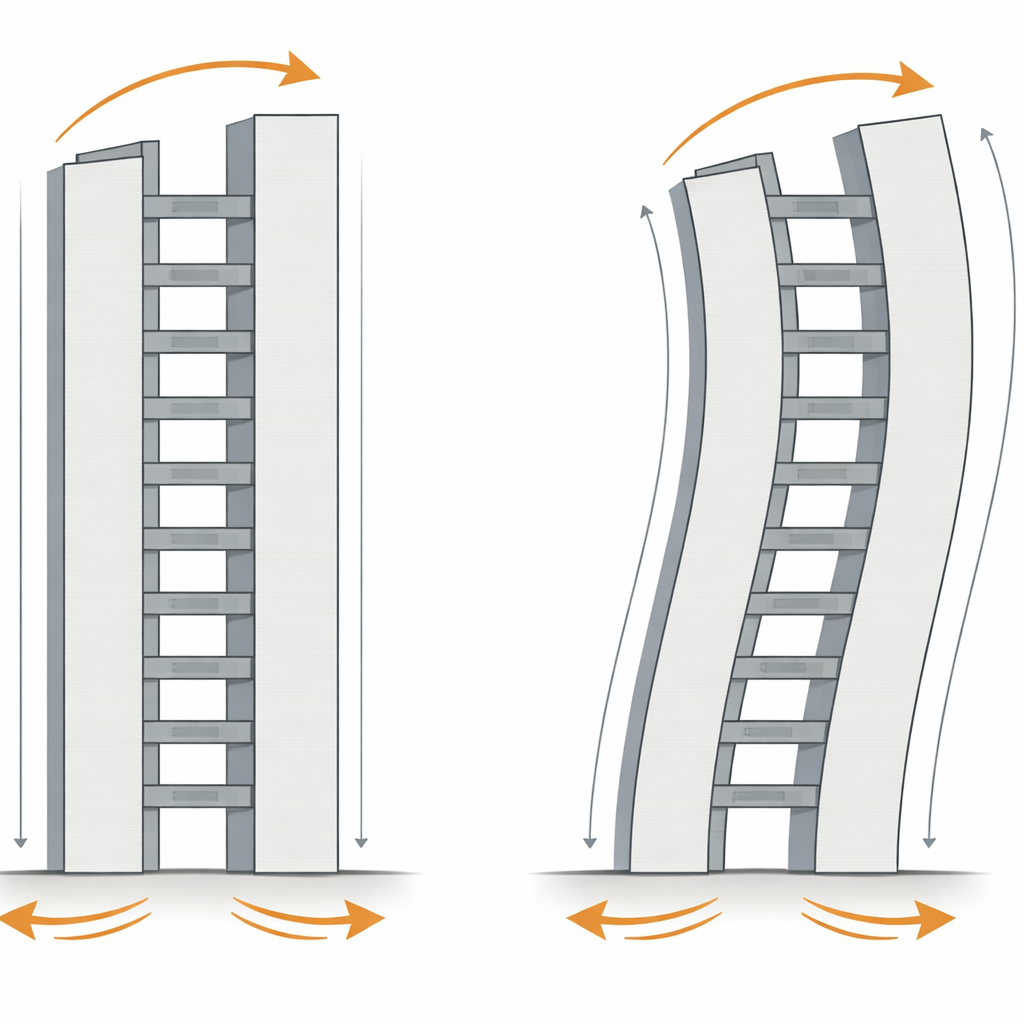

In veel torens vormen lift- en trappenhuizen twee parallelle betonwanden die verbonden zijn door korte, diepe balken, de zogenoemde koppelbalken. Wanneer een aardbeving het gebouw zijwaarts duwt, moeten deze balken gecontroleerd vervormen en toegeven, zodat ze energie opnemen en de hoofdwanden beschermen tegen ernstige schade. Bij zeer korte balken breken traditionele rechte betonstaven vaak plotseling in een broos schuifmechanisme. Bouwvoorschriften geven daarom de voorkeur aan diagonale staalpatronen die de balk kruisen als een X, omdat eerdere experimenten hebben aangetoond dat die ductieler zijn en beter energie dissiperen. De voorschriften geven echter slechts beperkte aanwijzingen over wat er gebeurt wanneer praktische behoeften ingenieurs dwingen rechthoekige openingen door deze balken te maken.

Aardbevingscycli simuleren in plaats van veel balken breken

Omdat grootschalige proeven duur zijn, bouwden de auteurs een gedetailleerd driedimensionaal rekenmodel van gewapende beton koppelbalken met behulp van het eindige-elementenpakket ABAQUS. Eerst controleerden ze of hun model laboratoriumproeven op korte balken met zowel conventionele als diagonale wapening onder monotone en heen-en-weer belasting kon reproduceren. De simulaties vingen waar scheuren ontstonden, hoe schade zich verspreidde, en hoe de schuifkracht-gegenereerde rotatiecurven evolueerden, en kwamen goed overeen met gemeten pieksterktes, degradatie en energieabsorptie. Met deze validatie voerden ze simulaties uit op twaalf korte balken, allemaal dezelfde afmetingen, maar met vier verschillende staalindelingen en met of zonder rechthoekige openingen bij het balkuiteinde of in het midden van de overspanning.

Wat er gebeurt als je gaten in de balk maakt

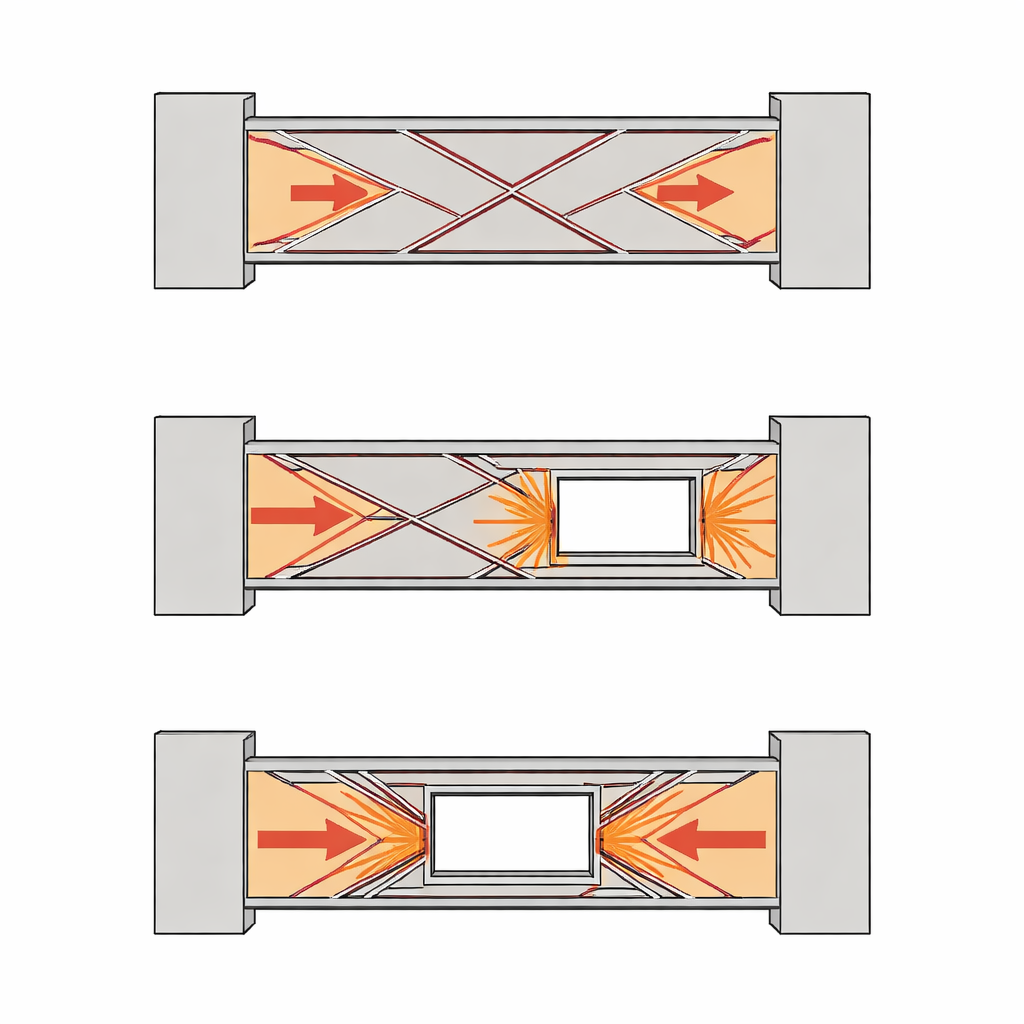

De studie vergeleek drie wapeningstrategieën — eenvoudige rechte staven (conventioneel), diagonale staven omringd door confinerende wapening (diagonale confining), en twee ruitachtige patronen — om te zien hoe elk met openingen omging. Over de hele linie presteerden balken zonder openingen het best, en die met diagonale confining staken eruit: ze vertoonden vloeiende, stabiele hysterese-lussen, geleidelijke stijfheidsverlies en de hoogste energieabsorptie. Het introduceren van een opening verminderde altijd sterkte en ductiliteit, maar de locatie en vorm van de opening waren doorslaggevend. Kleine openingen nabij de balkuiteinden verzwakten de balken, doch diagonale confining beperkte de daling in schuifsterkte tot ongeveer 6% en behield grotendeels de rotatiecapaciteit, terwijl conventionele en ruitvormige indelingen veel brozer werden.

Waarom openingen in het midden van de overspanning bijzonder gevaarlijk zijn

Wanneer een opening in het midden van de balk werd geplaatst, werd het primaire diagonale compressiepad dat de schuifkracht draagt in tweeën geknipt en verslechterde het gedrag sterk. In conventionele balken met een hoge, smalle opening daalde de schuifcapaciteit ruwweg met een derde en de maximale rotatie met meer dan de helft, wat leidde tot snelle, broze falen na slechts enkele belastingscycli. Ruitachtige patronen verloren ook een groot deel van hun ductiliteit en energieabsorptie, soms meer dan 80%. Zelfs het beste geval — diagonale confining met een centrale opening — leed bijna 50% verlies van rotatiecapaciteit, hoewel het nog steeds beter presteerde dan massieve balken met minder effectieve staalindelingen. De simulaties lieten ook zien dat het simpelweg veranderen van de openingverhoudingen, door hem langer en lager te maken bij gelijkblijvende oppervlakte, de schade aanzienlijk kon verminderen door het kritieke diagonale betonpad meer intact te houden.

Ontwerp lessen voor veiliger aardbevingsgedrag

Praktisch gezien leveren de bevindingen heldere richtlijnen. Voor korte, door schuif gedomineerde koppelbalken zou diagonale geconfineerde wapening de standaardkeuze moeten zijn, vooral wanneer openingen onvermijdelijk zijn, omdat dit het beste sterkte, ductiliteit en energieabsorptie behoudt. Openingen nabij het midden van de overspanning zijn veel schadelijker dan openingen nabij de uiteinden omdat ze door de hoofd-diagonale steunstrook snijden die tegen de schok weerstand biedt. Als een middenopening noodzakelijk is, moet deze laag in hoogte worden gehouden, langer in balkrichting en teruggezet vanaf de wanden zodat het interne diagonale lastpad niet wordt doorgehakt. Simpel gesteld laat het artikel zien dat waar en hoe je dienstgaten in deze kleine maar vitale verbindingen maakt kan bepalen of een hoog gebouw buigt en een aardbeving overleeft — of scheurt en te vroeg faalt.

Bronvermelding: Ramadan, O.M.O., Elghool, A., Elshafey, N. et al. Influence of web openings on the cyclic response of RC coupling beams. Sci Rep 16, 10475 (2026). https://doi.org/10.1038/s41598-026-42360-y

Trefwoorden: gewapend beton koppelbalken, seismische prestaties, structurele openingen, eindige-elementen analyse, aardbevingsingenieurswetenschap
