Autonome aanlegtrajectvolging van een schip met 4 vrijheidsgraden onder niet-lineaire modelvoorspellende regeling

Waarom veilig aanmeren ertoe doet

Elk groot schip moet uiteindelijk iets verrassend verfijnds doen: naar een drukke kade schuiven en binnen enkele tientallen centimeters stoppen, vaak bij slecht weer en in krappe ruimtes. Tegenwoordig gebeurt dat grotendeels door ervaren bemanningen en sleepboten, maar toekomstige onbemande of sterk geautomatiseerde schepen moeten zichzelf veilig en soepel kunnen aanleggen. Deze studie onderzoekt hoe geavanceerde regelalgoritmen een schip met hoge precisie in de haven kunnen begeleiden, zelfs wanneer wind en golven hun best doen het van koers te brengen.

Uitdagingen bij het naar de kade sturen van een schip

Aanleggen is veel gecompliceerder dan simpelweg vertragen en stoppen. Een schip moet een geplande baan volgen, de boeg naar de juiste richting houden en zacht contact met de kade beheren, terwijl stromingen, windvlagen en golven van moment tot moment veranderen. Traditionele regelmethoden steunen op vaste regels of handmatig afgestelde instellingen, die het moeilijk kunnen hebben in drukke havens of bij slecht weer. Eerder onderzoek splitste aanmeren in fasen en verbeterde bewegingsmodellen, maar veel benaderingen hadden nog steeds moeite met sterke, in de tijd variërende storingen en met de subtiele zijwaartse en rolbewegingen die bij lage snelheden dicht bij een kade dominant zijn.

Het scheepsgedrag gedetailleerder bekeken

De auteurs concentreren zich op een vollediger beschrijving van hoe een schip beweegt tijdens het naderen van een ligplaats. In plaats van alleen voortbeweging en heading te volgen, gebruiken ze een model met vier vrijheidsgraden dat ook zijwaartse drift en rollen omvat. Dit raamwerk, in de scheepsbouw bekend als een Fossen-model, beschrijft het schip als een star lichaam dat wordt aangestuurd door krachten van schroeven, roeren en het omringende water, plus extra duwen van wind en golven. Er worden twee coördinatensystemen tegelijk gebruikt: één vast aan de aarde om de algemene positie van het schip te beschrijven, en één vast aan de romp om de lokale krachten en snelheden vast te leggen. Dit rijkere model vangt de subtiele maar belangrijke effecten die het meeste uitmaken wanneer het schip langzaam beweegt en dicht bij constructies is.

Een voorspellende "vooruitkijkende" stuurman

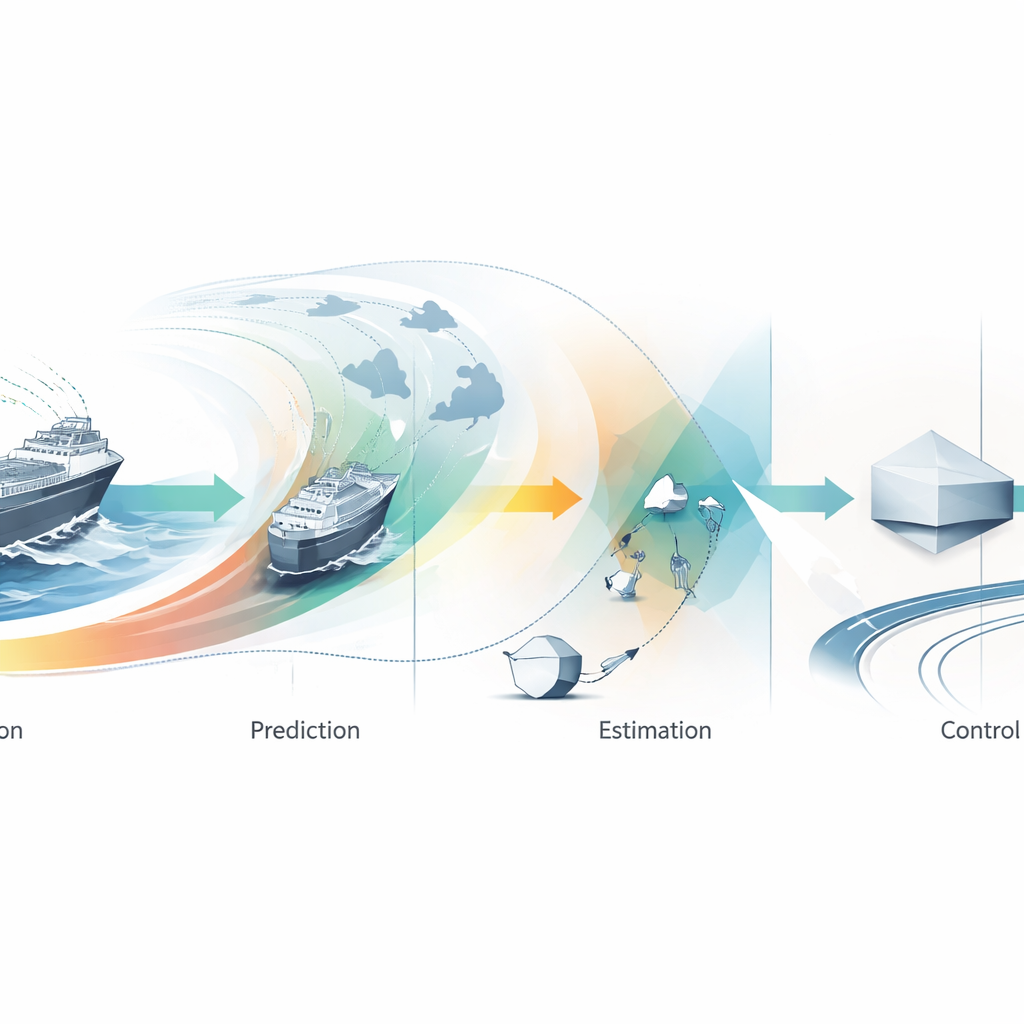

Gebaseerd op dit model ontwerpt de studie een niet-lineaire modelvoorspellende regeling, die je kunt zien als een digitale stuurman die voortdurend een korte tijd in de toekomst kijkt. Op elk moment gebruikt de regelaar het scheepsmodel om veel mogelijke stuuracties te simuleren — kleine aanpassingen van voortstuwing en roer — en selecteert de combinatie die het vaartuig het dichtst bij de geplande baan houdt, rekening houdend met limieten op snelheid en manoeuvreercapaciteit. Omdat zeecondities en sensormetingen nooit perfect zijn, koppelen de auteurs dit aan een schattingsmethode genaamd moving horizon estimation. Deze methode verwerkt recente metingen van positie en beweging van het schip, vergelijkt ze met modelvoorspellingen en leidt de meest waarschijnlijke werkelijke toestand van het schip en de huidige sterkte van omgevingsstoringen af.

De slimme stuurman op de proef stellen

Het gecombineerde regelsysteem en de schatting worden getest in een gedetailleerde computersimulatie van een werkelijk utiliteitsschip dat afmeert in de haven van Hamburg. De virtuele haven bevat realistische kaarten en bewust ruwe zeecondities, met sterke wind en dynamisch veranderende golven. De geplande route naar de haven volgt een vloeiende dubbel-S-curve die een zorgvuldige real-world nadering nabootst. De regelaar moet het schip op deze route houden terwijl de manoeuvre begint en eindigt bij nul voorwaartse snelheid, zoals een echt schip zou doen bij het verlaten van open water en het uiteindelijk aanraken van de kade.

Hoe goed het systeem presteert

In deze veeleisende simulaties houdt de nieuwe methode de padfout van het schip gedurende de manoeuvre onder ongeveer twee meter en verkleint de uiteindelijke afwijking bij de ligplaats tot slechts 0,3 meter. Dat is beduidend beter dan zowel een traditionele proportioneel–integraal–derivaatregelaar als een voorspellende regelaar zonder de extra toestandsinschattinglaag, die grotere overshoot en minder stabiele bewegingen laten zien. De snelheden van het schip blijven laag en goed beheerst, waardoor harde botsingen worden voorkomen, en de benodigde stuw- en draaikrachten veranderen soepel in plaats van in abrupte uitbarstingen. Belangrijk is dat het systeem de prestaties behoudt zelfs wanneer de gesimuleerde wind- en golfstoringen fluctueren binnen sterke, realistische bereiken.

Wat dit betekent voor toekomstige havens

In dagelijkse termen toont de studie aan dat een onbemand schip met de zorg van een ervaren stuurman naar de aanlegplaats kan worden begeleid door een realistisch maar compact bewegingsmodel te combineren met een voorspellende, zichzelf corrigerende regelstrategie. Hoewel het werk is gebaseerd op simulaties in plaats van grootschalige proeven, suggereert het een praktisch pad naar veiliger, betrouwbaarder geautomatiseerd aanmeren, vooral in drukke havens en ruwe omstandigheden. Met nadere verfijning en tests zouden dergelijke systemen de behoefte aan sleepboten kunnen verminderen, de werklast voor mensen verkleinen en het laatste, meest delicate deel van een reis zowel veiliger als efficiënter kunnen maken.

Bronvermelding: Song, ., Guo, . & Sui, J. Autonomous berthing path tracking of a 4-DOF ship under nonlinear model predictive control. Sci Rep 16, 12918 (2026). https://doi.org/10.1038/s41598-026-41980-8

Trefwoorden: autonome schepen, aanleghulp, voorspellende regeling, havennavigatie, mariene robotica
