Een niet-invasief raamwerk met akoestische signalen en deep learning voor kookdiagnostiek in visueel-beperkte omgevingen

Luisteren naar koken om machines veilig te houden

In veel geavanceerde installaties, van fabrieken voor medische isotopen tot deeltjesversnellers, worden metalen onderdelen gekoeld door water dat ter plaatse kookt. Als dit koken plotseling te hevig wordt, kunnen onderdelen oververhit raken en uitvallen. De plekken waar dit gebeurt liggen vaak onder dikke afscherming en grote watermassa’s, waardoor het moeilijk of onmogelijk is om het koken direct met camera’s te volgen. Deze studie toont aan hoe ingenieurs in plaats daarvan naar de geluiden van het koken kunnen luisteren en kunstmatige intelligentie kunnen gebruiken om die geluiden om te zetten in een realtime maatstaf voor hoe dicht een systeem bij onveilige verwarming komt.

Waarom koken moeilijk te volgen is

Koken is niet alleen een keukengebruik; het is een belangrijke manier om enorme hoeveelheden warmte af te voeren uit krachtige machines. In de Isotope Production Facility in Los Alamos, bijvoorbeeld, bestrijkt een protonenbundel metalen doelen om medische en onderzoeksisotopen te maken, en stroomt koelwater door smalle kanalen om de warmte af te voeren. Dicht bij de hete wanden vormen zich kleine bellen die groeien en van het oppervlak losschieten in een proces dat subgekoeld stromingskoken heet. Als de warmtelast een kritische grens overschrijdt, kan dit zachte bubbelen overgaan in een crisistoestand waarbij het oppervlak bedekt raakt met damp, waardoor koeling wegvalt en de hardware gevaar loopt. Omdat de doelen diep onder water en binnen stralingsafscherming liggen, kunnen ingenieurs niet vertrouwen op normale visuele middelen om het belgedrag te volgen of te meten hoe dicht het systeem bij deze kritische toestand is.

Geluid omzetten in een raam op koken

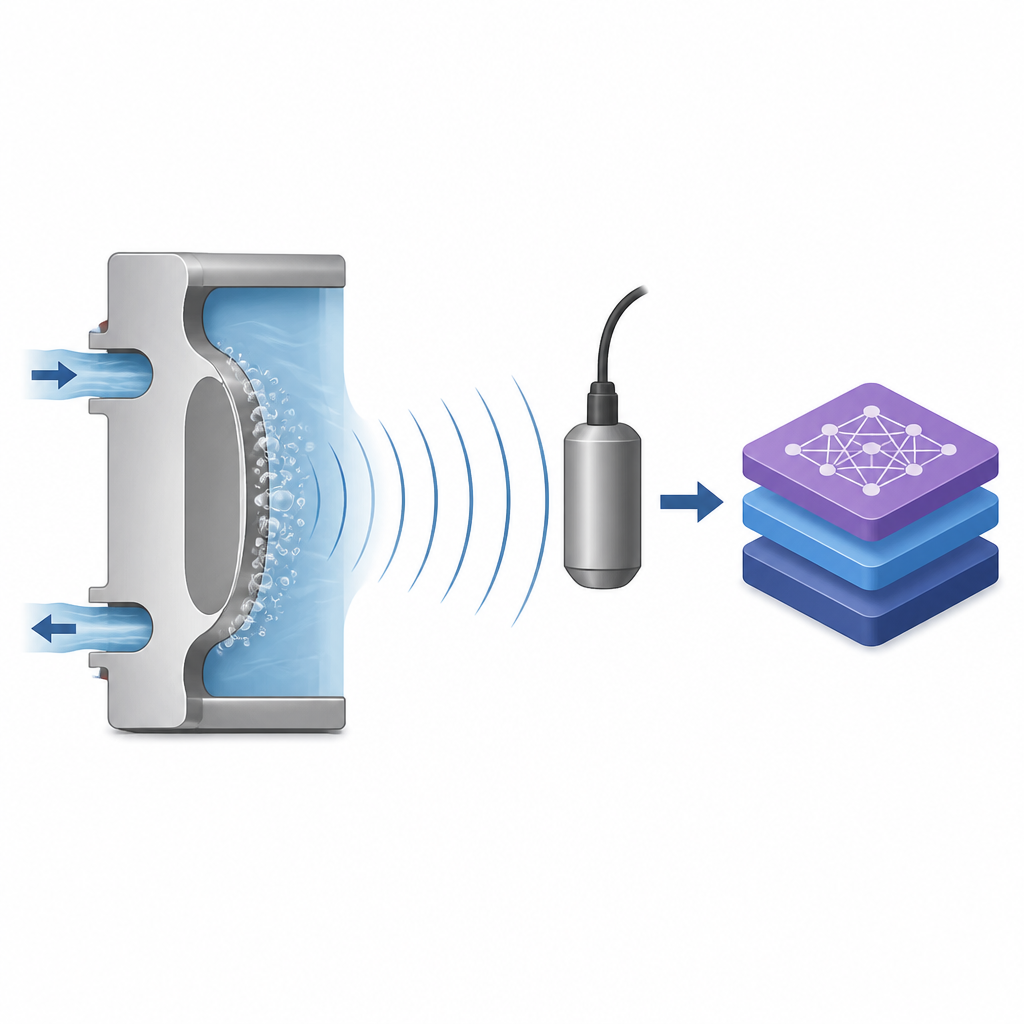

De auteurs bouwden een test-lus die een van de smalle waterpassages in de echte faciliteit nabootst, met een verwarmde nikkelschijf die dienstdoet als bundelvenster of doel. Ze plaatsten gevoelige onderwatermicrofoons, hydrofoons genaamd, op verschillende afstanden van het kookgebied om de kleine drukgolven vast te leggen die ontstaan wanneer bellen zich vormen en instorten. Tegelijkertijd registreerden hogesnelheidsvideo en ingebedde thermometers wat er daadwerkelijk bij de wand gebeurde: warmteflux, oppervlaktetemperatuur en belgedrag zoals grootte, frequentie en het aantal actieve sites. Door de visuele en temperatuurgegevens te vergelijken met de geluidsopnamen creëerde het team een rijke trainingsset die specifieke kookpatronen koppelt aan specifieke geluidssignaturen.

Een neuraal netwerk leren kookgeluiden te lezen

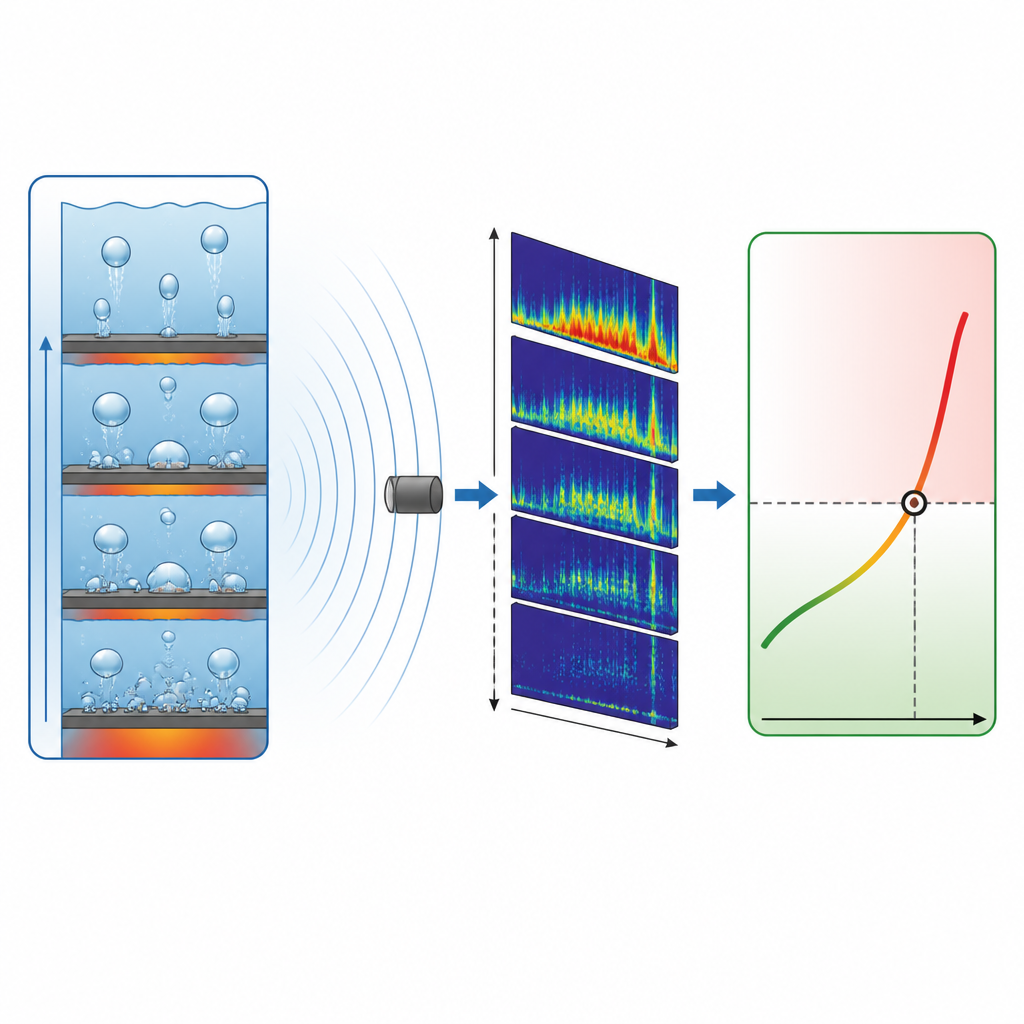

Om de complexe audio te interpreteren zetten de onderzoekers elk geluidssignaal om in een afbeeldingachtige vorm die toont hoe de sterkte van verschillende frequenties in de loop van de tijd verandert. Ze trokken daarna de achtergrondruis af die was gemeten wanneer er geen koken plaatsvond, waardoor hoofdzakelijk de kenmerken overbleven die met belactiviteit samenhangen. Deze beelden werden gevoed aan een convolutioneel neuraal netwerk, een type deep learning-model dat zeer goed is in het vinden van patronen in plaatjes. Het netwerk werd getraind om zes sleutelgrootheden direct uit geluid te voorspellen: de warmte die de wand verlaat, hoeveel warmer de wand is dan het water, en verschillende maten die het belgedrag aan het oppervlak beschrijven. Eenmaal getraind reproduceerde het model deze waarden succesvol voor nieuwe data, zelfs wanneer getest over een reeks warmtelasten en onder andere stromingscondities dan het had gezien tijdens training.

Testen van ruis en koppeling aan veiligheidsmodellen

Industriële locaties zijn luidruchtig, dus het team onderzocht hoe goed hun aanpak standhoudt wanneer het geluid verontreinigd is. Ze voegden kunstmatige witte ruis toe aan de opnamen en verlaagden geleidelijk de signaal-ruisverhouding totdat de kookgeluiden bijna verdwenen waren. Het neuraal netwerk behield zijn nauwkeurigheid tot het punt waarop signaal en ruis ongeveer even sterk waren, wat aantoont dat de methode verrassend robuust is. Vervolgens werden de voorspelde belstatistieken ingevoerd in een computermodel voor vloeistofstroming dat simuleert hoe warmte en damp zich in het kanaal verplaatsen, inclusief het ontstaan van het gevaarlijke kritische warmtestrompunt. Wanneer dit model werd gevoed met geluid-gebaseerde voorspellingen in plaats van camerametingen, leverde het vrijwel dezelfde kookcurves en kritische grenzen op, binnen de onzekerheidsbanden van eerdere visuele referenties.

Hoe dit toekomstige hoogvermogen systemen helpt

De studie toont aan dat luisteren naar koken kan dienen als vervanging voor zien, tenminste binnen de geteste condities. Door hydrofoons te combineren met deep learning kunnen ingenieurs inschatten hoe zwaar een oppervlak wordt belast, hoe bellen zich nabij de wand gedragen en hoe dicht het systeem bij een kookcrisis is, allemaal zonder kwetsbare camera’s of sensoren in harde stralingszones te plaatsen. De methode blijft betrouwbaar bij matige veranderingen in watertemperatuur, debiet en microfoonplaatsing, en blijft werken in aanwezigheid van sterke achtergrondruis. Met verdere verfijning en bredere testen zou deze geluid-gebaseerde aanpak een praktisch hulpmiddel kunnen worden voor realtime, niet-invasieve veiligheidsmonitoring in reactoren, versnellers en andere hoogvermogenapparaten waar directe visuele toegang beperkt is.

Bronvermelding: Huang, PH., Seong, J.H., Castro-Aguilar, J.M. et al. A non-intrusive framework using acoustic signals and deep learning for boiling diagnostics in visual-limited environments. Sci Rep 16, 14934 (2026). https://doi.org/10.1038/s41598-026-41757-z

Trefwoorden: kookakoestiek, deep learning, kritische warmtestroom, ondergekoelde stromingskoken, thermische veiligheid
