Adaptieve intelligente regelaar voor een rehabilitatie‑robot voor het onderlichaam met QAOA‑gebaseerde online lidmaatschapsoptimalisatie

Mensen helpen weer te lopen

Voor mensen die herstellen van een beroerte, dwarslaesie of andere bewegingsstoornissen kunnen aangedreven beensteunen — bekend als rehabilitatie‑robots voor het onderlichaam — het verschil betekenen tussen zitten en lopen. Het is echter erg moeilijk om deze machines synchroon te laten bewegen met een kwetsend, veranderend menselijk lichaam. Deze studie introduceert een nieuwe manier om zulke robots slimmer en veiliger te maken door ideeën uit opkomende quantumcomputing te lenen om te verfijnen hoe de robot in real‑time reageert.

Waarom het besturen van revalidatie‑robots zo moeilijk is

Een rehabilitatie‑robot moet de heup, knie en enkel van een patiënt door natuurlijke loopbewegingen leiden, terwijl hij ook meegeeft aan de eigen inspanningen van de patiënt. De gewrichten beïnvloeden elkaar op complexe wijze, patiënten verschillen van dag tot dag en externe stoten of sensorruis verstoren het systeem continu. Traditionele regelaars, zoals eenvoudige PID‑schema’s, hebben het vaak lastig in deze rommelige omgeving: ze vragen veel handmatige afstelling en kunnen onstabiel of schokkerig worden wanneer de beweging snel verandert. Fuzzy‑logicregelaars — die expertregels nabootsen zoals “als de fout klein is, reageer zacht” — gaan beter om met onzekerheid, maar alleen als hun interne instellingen, zogeheten lidmaatschapsfuncties, zorgvuldig zijn gekozen. In de praktijk worden die instellingen meestal offline met de hand afgestemd, wat de prestaties vaak ver onder het optimale laat.

Fuzzyregels combineren met quantuminspireerde afstemming

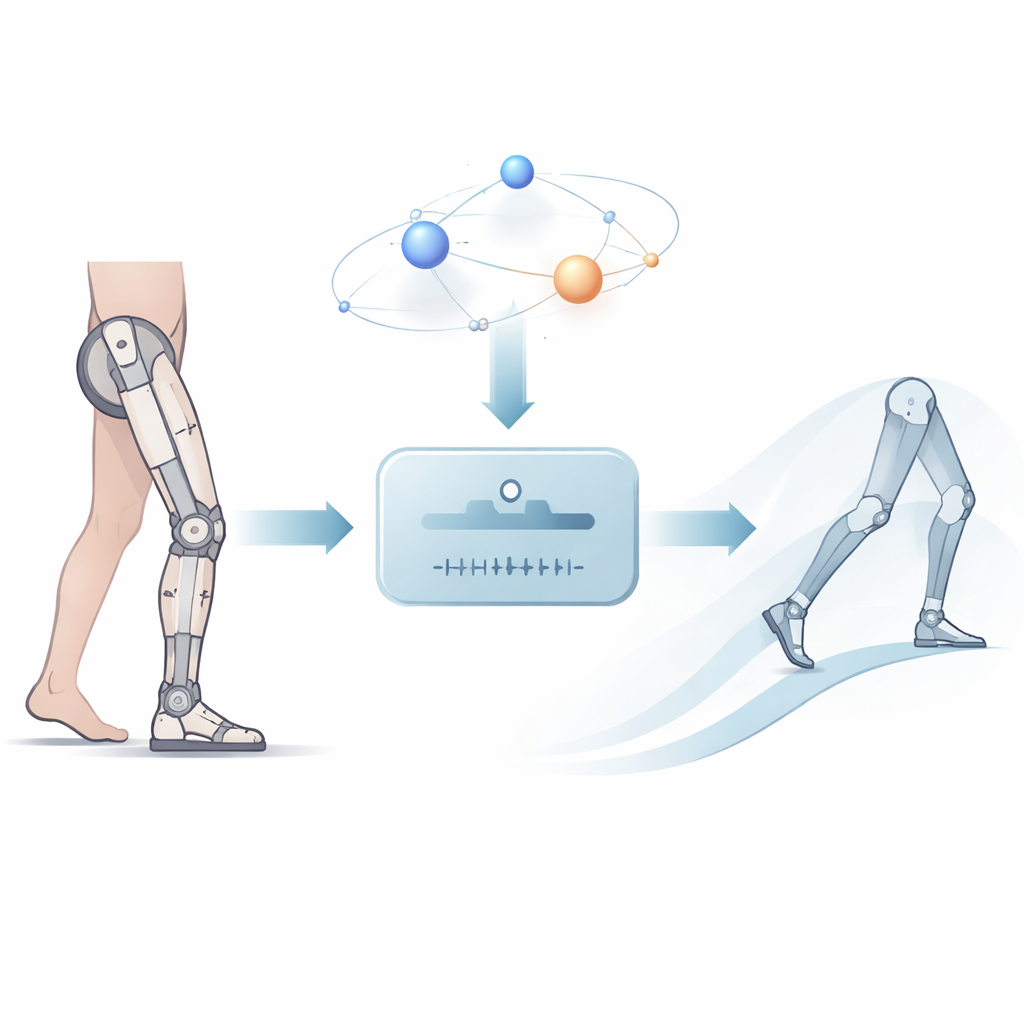

De auteurs stellen een hybride “quantuminspireerde” regelaar voor een driejoint‑beenexoskelet voor. In de kern zit een fuzzy‑logicregelaar die invoer krijgt over hoe ver elk gewricht van zijn gewenste hoek afligt en hoe snel die fout verandert, en die vervolgens de motorkoppel produceert die nodig is om het been te sturen. Daaromheen plaatsen ze een optimalisatielaag gebaseerd op het Quantum Approximate Optimization Algorithm (QAOA), een methode die oorspronkelijk is ontworpen voor quantumcomputers maar hier klassiek en gesimuleerd wordt uitgevoerd. QAOA behandelt de fuzzy‑lidmaatschapsinstellingen als een grote zoekruimte en verkent veel combinaties parallel met behulp van een abstract quantummodel. Het doel is simpel: de integraal van de gekwadrateerde fout minimaliseren, een maat die nauwkeurige, vloeiende tracking van de gewenste pas beloont.

Hoe de nieuwe regelaar on the fly leert

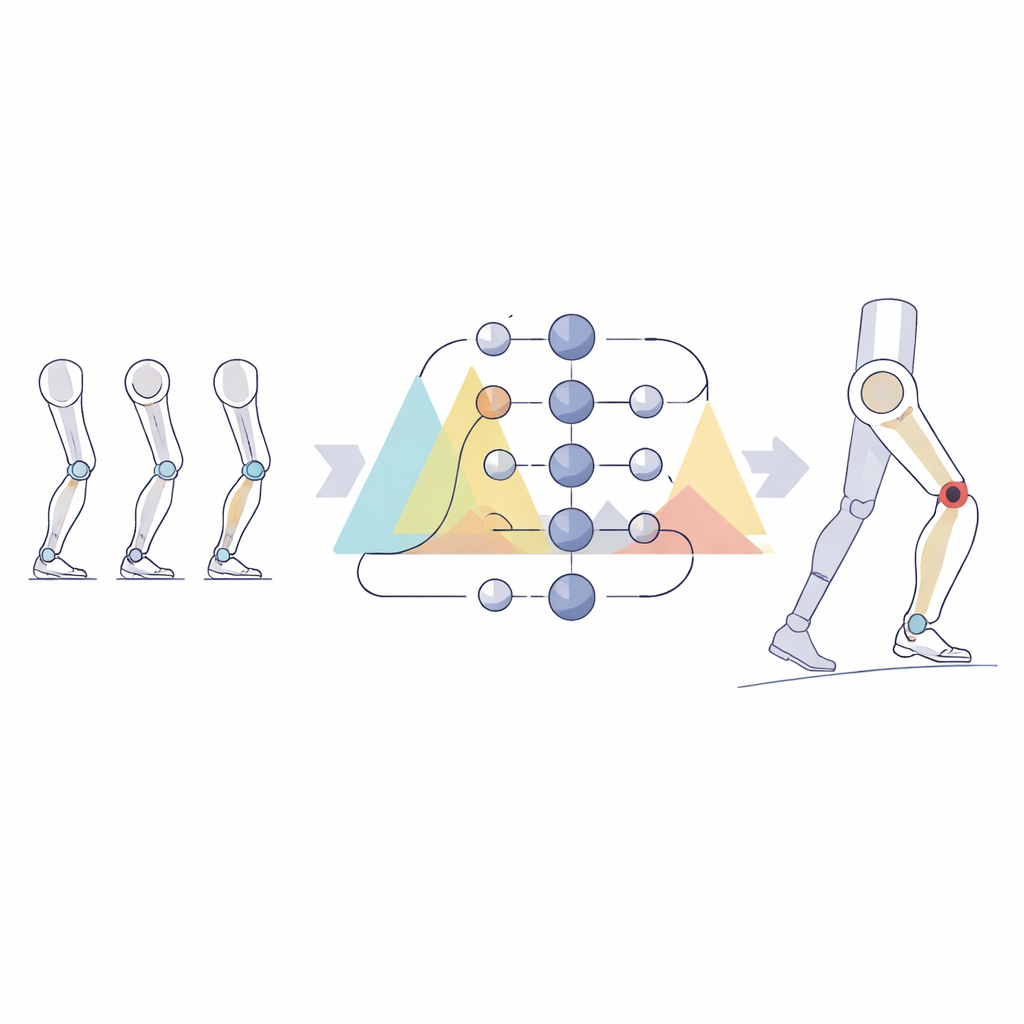

In plaats van de fuzzy‑instellingen eenmaal en voor altijd vast te zetten, werkt het systeem ze online bij terwijl de robot door gesimuleerde therapiesessies “loopt”. Referentie‑bewegingen voor heup, knie en enkel zijn ontleend aan een gedetailleerd musculoskeletaal model van menselijk lopen, zodat de testsignalen lijken op echte klinische oefeningen. Elke paar regelsystemcycli evalueert de QAOA‑laag hoe goed de robot deze banen volgde, codeert kandidaat‑fuzzyinstellingen in binaire vorm en zoekt naar combinaties die de trackingsfout verminderen. Wanneer een betere set wordt gevonden, verschuift deze de driehoekige lidmaatschapsfuncties die bepalen wat telt als “laag”, “middel” of “hoog” en verandert zo hoe sterk elke fuzzy‑regel vuurt. Zorgvuldige stabiliteitsanalyse met energiemethoden en Lyapunov‑theorie toont aan dat, zelfs met deze voortdurende aanpassing, het totale systeem wiskundig stabiel blijft en zijn totale mechanische energie in de loop van de tijd wegsterft.

Prestaties onder stress en in real‑hardwareloops

Om te onderzoeken of deze theoretische voordelen in de praktijk van belang zijn, vergeleek het team hun QAOA‑afgestemde regelaar met een standaard fuzzy‑regelaar in vele tests. Onder ideale omstandigheden verminderde de nieuwe methode de trackingsfout met ongeveer 96–99%, verminderde overshoot met ruwweg driekwart en verkortte de inregelingstijd met meer dan de helft voor alle drie de gewrichten. Toen plotseling extra koppels — die een onverwachte duw of verplaatsing van het gewicht van een patiënt simuleren — werden toegepast ter hoogte van 20% en 40% van de normale gewrichtslast, bracht de geoptimaliseerde regelaar het been snel weer op koers en met veel minder oscillatie. Hij bleek ook opmerkelijk tolerant voor sensorruis, waarbij de fouten klein bleven zelfs wanneer de metingen sterk verstoord waren. Ten slotte toonden hardware‑in‑the‑loop‑tests met microcontrollerkaarten verbonden met een gedetailleerd robotmodel aan dat de aanpak nog steeds werkte onder real‑timecondities die vertragingen, kwantisatie en elektronische rimpel omvatten.

Wat dit betekent voor toekomstige revalidatieapparaten

Voor leken is de boodschap eenvoudig: door de regelaar continu zichzelf te laten bijstellen met behulp van quantuminspireerd zoeken, kan de robot het been vloeiender leiden, minder energie verspillen en beter bestand zijn tegen onverwachte gebeurtenissen, terwijl hij stabiel blijft. Dat kan zich vertalen in veiligere, comfortabelere therapiesessies met bewegingen die dichter bij natuurlijk lopen aanvoelen en minder belasting op herstellende spieren en gewrichten leggen. Hoewel dit werk zich nog in de simulatie‑ en hardware‑in‑the‑loop‑fase bevindt, wijst het op een route naar next‑generation revalidatierobots die mensachtige regelsystemen combineren met krachtige optimalisatietools, en het bereidt de weg voor het testen van vergelijkbare ideeën in complexere full‑body exoskeletten en uiteindelijk met echte patiënten.

Bronvermelding: Abd-Elhaleem, S., El-Garawany, A.H. & El-Brawany, M. Adaptive intelligent controller for a lower limb rehabilitation robot using QAOA-based online membership optimization. Sci Rep 16, 10400 (2026). https://doi.org/10.1038/s41598-026-41647-4

Trefwoorden: revalidatierobots, exoskelet voor onderlichaam, fuzzybesturing, quantuminspireerde optimalisatie, looptherapie
