Een 24-GHz SIW–DGS–CPW banddoorlaatfilter met hoge selectiviteit en brede stopbandonderdrukking voor autoradar en ADAS

Scherpere ogen voor veiligere autos

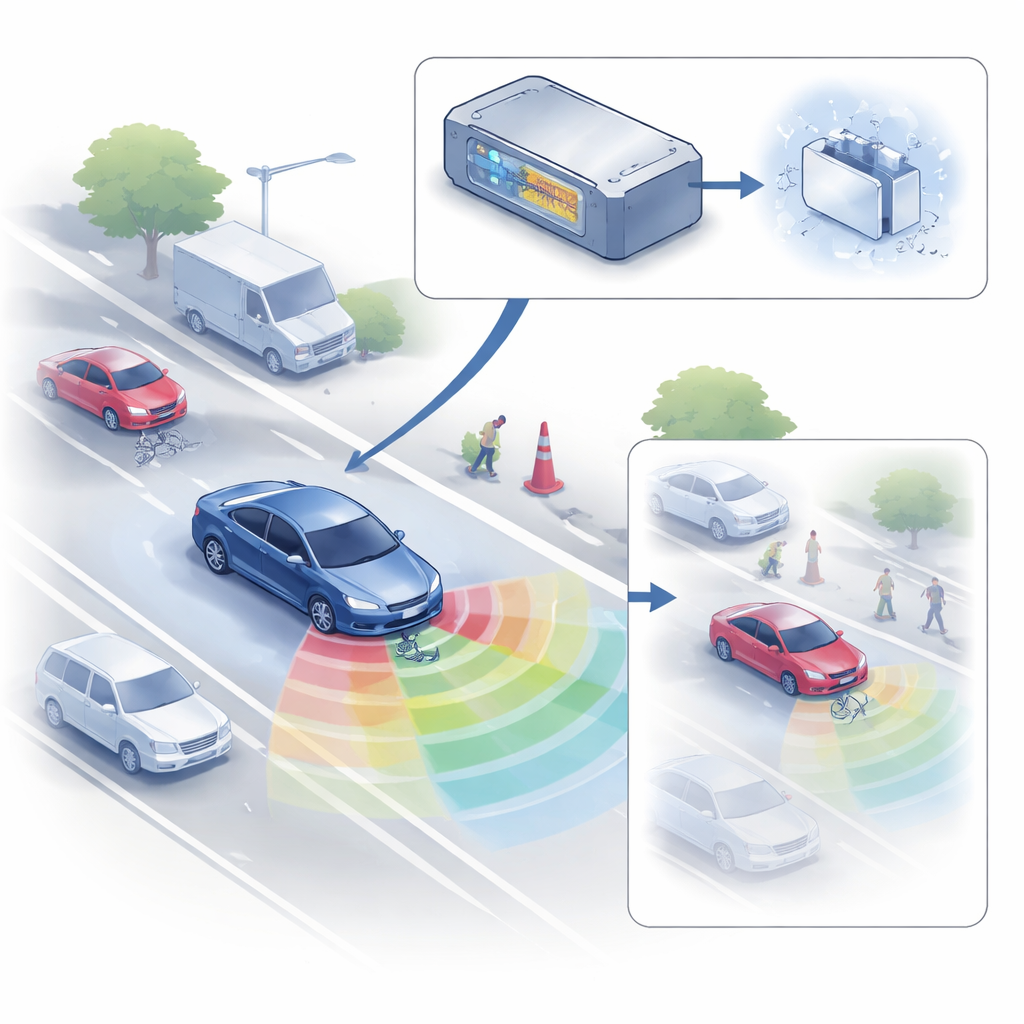

Moderne autos vertrouwen op radar om te zien wat bestuurders kunnen missen: een kind dat de straat op stapt, een plotselinge stop in het verkeer of een motor in een dode hoek. Voor goede werking moet die radar precies het juiste deel van het radiospectrum horen en de rest negeren. Dit artikel presenteert een klein, fijn afgesteld "radio-poortwachtertje" dat speciaal is ontworpen voor 24-gigahertz autorradar en geavanceerde rijhulpsystemen (ADAS). Door verschillende slimme microgolfstructuren in één compact onderdeel te combineren, bouwen de auteurs een filter dat gewenste radarsignalen zuiver doorlaat en ongewenste ruis en interferentie sterk onderdrukt, zelfs bij de hoge temperaturen die onder de motorkap voorkomen.

Waarom schone radarsignalen ertoe doen

Autorradar werkt door hoogfrequente radiogolven uit te zenden en vervolgens de zwakke echos te meten die terugkaatsen van voertuigen, voetgangers en obstakels. Als nabijgelegen elektronica of aangrenzende communicatiebanden in het luistervenster van de radar lekken, kunnen die echos verstoord raken, waardoor de detectieafstand afneemt of valse alarmen ontstaan. Een banddoorlaatfilter is het component dat een smal, goed afgebakend frequentievenster uitsnijdt zodat de radar grotendeels zijn eigen echos hoort. Bij 24 GHzs — een populaire band voor korte- en middellangeafstand-autorradar — moet dit onderdeel zowel zeer selectief als zeer compact zijn om in drukbezette modules te passen zonder veel verlies of warmte toe te voegen. Bestaande ontwerpen ruilen vaak compacte afmetingen in voor scherpe frequentiecontrole of missen zorgvuldige tests bij realistische temperaturen.

Een compacte poortwachter op één laag

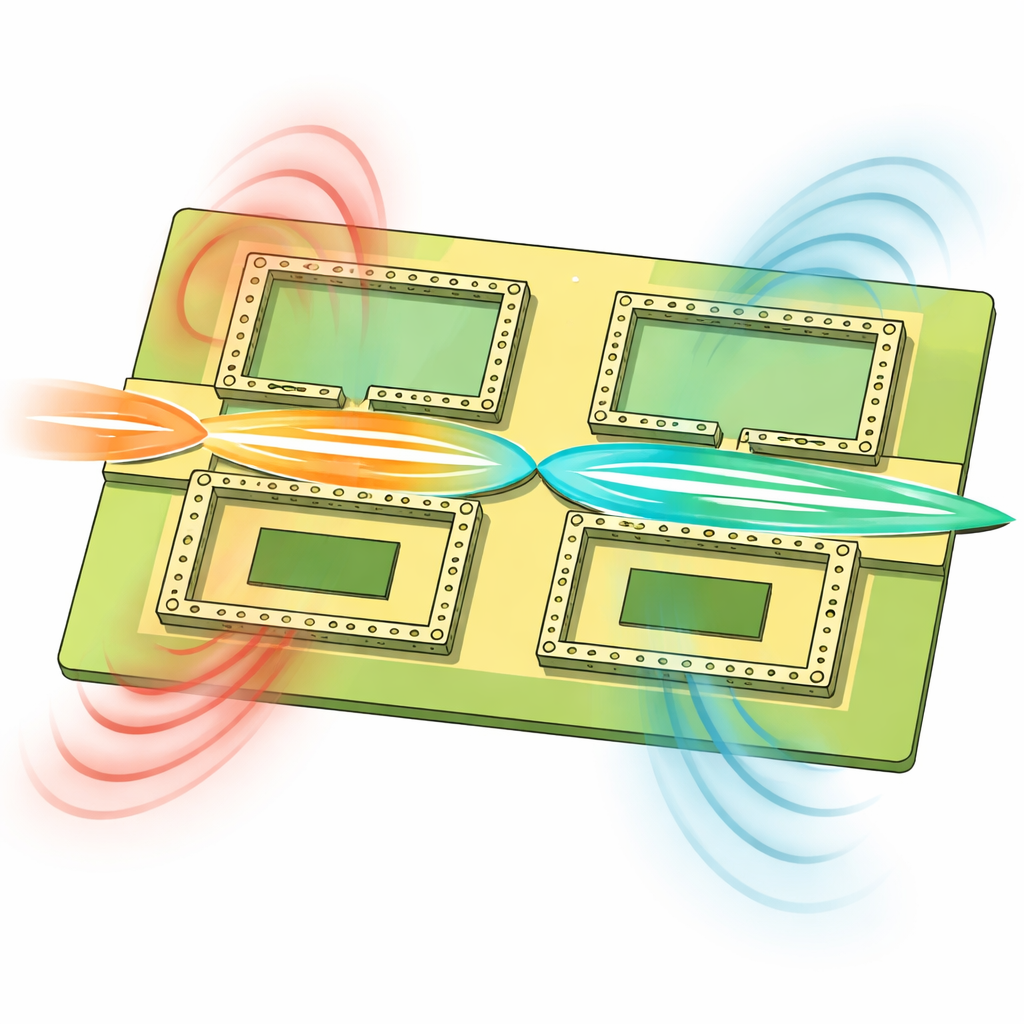

De onderzoekers pakken deze uitdaging aan door drie microgolfbouwstenen op een enkele platte printplaat te integreren. Ten eerste gebruiken ze substrate integrated waveguide (SIW)-caviteiten — rechthoekige zones begrensd door rijen metalen gaten — die de gewenste radarfrequentie met hoge kwaliteit opsluiten en geleiden. Ten tweede etsen ze speciale vormen in het aardingsmetaal onder de schakeling, bekend als defected ground structures (DGS). Deze werken als precies geplaatste inkepingen die diepe "dode zones" creëren voor ongewenste frequenties nabij de werkband, waardoor de flanken van het filter worden verscherpt. Ten derde voeden ze de structuur met een coplanar waveguide (CPW), een type oppervlaktestriplijn dat de aansluiting op andere chip- en printplaatcomponenten vergemakkelijkt. De wisselwerking van deze drie kenmerken levert een smalle doorgang voor de doelband terwijl een breed scala nabijgelegen signalen wordt geblokkeerd, alles in een voetafdruk van 18 × 36 mm — klein genoeg voor dichte radarfrontends.

Van ontwerptweaks naar echte hardware

Om de prestaties te verfijnen voert het team uitgebreide simulaties uit die laten zien hoe verandering in geometrie het gedrag beïnvloedt. Het aanpassen van de afstand tussen sleuteluitsparingen verandert hoe sterk de twee SIW-caviteiten met elkaar interageren, wat op zijn beurt de bandbreedte en de steilheid van de filterrespons afstemt. Variatie in de dikte van de printplaat onthult een optimale waarde waarbij elektrische en magnetische energie in balans zijn voor een zuivere, stabiele doorlaatband bij 24 GHz. De auteurs bouwen ook een eenvoudig "lumped" schakelingmodel met inductoren en condensatoren dat de volledige 3D-structuur nabootst; de voorspellingen daarvan komen overeen met gedetailleerde elektromagnetische simulaties, wat ontwerpers een intuftieve houvast geeft over hoe elk kenmerk — de caviteiten, de DGS-uitsparingen en de CPW-voeding — bijdraagt aan de uiteindelijke respons.

Stabiel onder hitte

Aangezien autolektronica swelterende motorruimtes en koude ochtenden moet overleven, is de temperatuursstabiliteit van het filter cruciaal. Het team stelt het ontwerp, zowel in simulatie als in meting, bloot aan temperaturen van 25 °C tot 105 °C. Terwijl het metaal en het substraat licht uitzetten, verschuift de centraalfrequentie van het filter slechts met ongeveer 30 MHz naar beneden — ruwweg een achtste van de bruikbare bandbreedte van 450 MHz — terwijl signaalverlies en reflectie vrijwel ongewijzigd blijven. In het lab bevestigt een gefabriceerd prototype, gemeten met een netwerk analyzer voor hoge frequenties, de voorspellingen: het filter centreert rond 24 GHz, toont in-band verlies van ongeveer 1,6–2,0 dB en onderdrukt ongewenste signalen met 30–40 dB over een breed scala nabijgelegen frequenties.

Wat dit betekent voor toekomstige rijhulpsystemen

Voor een niet-specialist is de conclusie dat de auteurs een klein, efficiënt en robuust "frequentiepoort" hebben ontworpen, afgestemd op 24-GHz autorradar. Door zorgvuldig te sturen hoe radiostrong door een enkel-laagse schakeling stroomt, bereiken ze een scherpere scheiding tussen gewenste radarechos en ongewenste ruis dan veel vergelijkbare ontwerpen, zonder concessies aan grootte of hittebestendigheid. Zulke filters kunnen radarsensoren helpen helderder en consistenter te zien, wat op zijn beurt veiligere automatische remming, lane-keeping en botsingsvermijdingsfuncties in next-generation voertuigen ondersteunt.

Bronvermelding: Abada, A.M., El-Hameed, A.S.A., Eldamak, A.R. et al. A high-selectivity 24-GHz SIW–DGS–CPW bandpass filter with wide stopband rejection for automotive radar and ADAS. Sci Rep 16, 9810 (2026). https://doi.org/10.1038/s41598-026-41312-w

Trefwoorden: autoradar, ADAS, 24 GHz banddoorlaatfilter, substrate integrated waveguide, defected ground structure
