Efficiënt schuim-gebaseerd thermisch tussenmateriaal gefunctionaliseerd met MWCNTs voor CPU-koeltoepassingen: modellering van thermische prestaties en experimentele onderzoeken

Waarom het belangrijk is om chips koel te houden voor iedereen

Van gaming-pc’s tot smartphones en datacenters: de elektronica van vandaag propt meer rekenkracht in kleinere ruimtes dan ooit. Al die kracht wordt warmte, en als die warmte niet snel genoeg wordt afgevoerd, nemen prestaties af en kunnen componenten vroegtijdig falen. Deze studie onderzoekt een nieuwe manier om warmte uit een computerprocessor te voeren met een lichtgewicht schuimmateriaal dat is verbeterd met kleine koolstofbuisjes, met als doel toekomstige apparaten sneller, koeler en betrouwbaarder te houden.

Een nieuwe brug voor warmte tussen chip en koeler

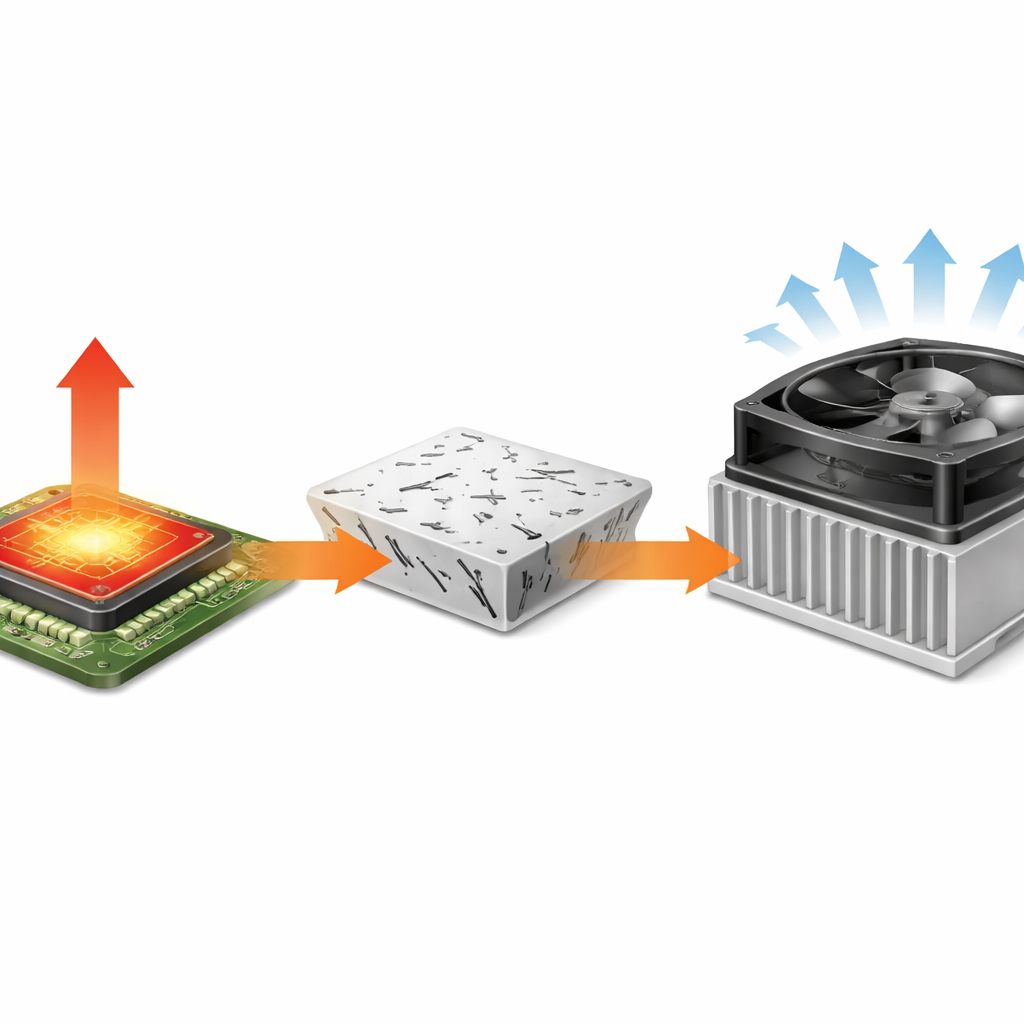

Tussen een processor en zijn metalen koelblok zit een dunne laag die een thermisch tussenmateriaal (TIM) wordt genoemd. De taak ervan is microscopische openingen op te vullen zodat warmte van de vlakke chip naar het koellichaam en vervolgens naar de lucht kan stromen. Standaard pasta’s en pads beginnen moeite te krijgen nu chips heter worden. Hier stellen de onderzoekers een TIM voor die is gemaakt van een sponsachtig kunststofschuim genaamd polyvinylformal, waarin ze meervoudigwandige koolstofnanobuisjes (MWCNTs) mengen — microscopische, zeer geleidende cilindertjes van koolstof. Het schuim levert zachtheid, licht gewicht en eenvoudige fabricage, terwijl de nanotubes fungeren als snelle banen voor warmte die door de laag stroomt.

Hoe het team het schuim in een werkende computer testte

Om te onderzoeken of dit nieuwe materiaal een processor echt kon koelen, bouwde het team zowel computermodellen als een fysiek testsysteem. Ze simuleerden luchtstroming en warmteoverdracht in een pc-behuizing met gespecialiseerde software die de basisvergelijkingen voor vloeistofbeweging en warmtestroom oplost. De simulatie bevatte een realistische opstelling: een vierkante CPU-chip die 80 watt warmte produceert, een dunne TIM-laag, een aluminium koellichaam met hoge vinnen en een ventilator die lucht over die vinnen blaast. In het lab recreëerden ze dit scenario met een echte kast, verwarmingsblokken die een werkende CPU nabootsen, ventilatoren en koellichamen, en maten ze zorgvuldig temperaturen met thermokoppels terwijl ze de eigenschappen van de schuimplaat varieerden.

Meer nanotubes, betere contactvorm en net-dun-genoeg pads

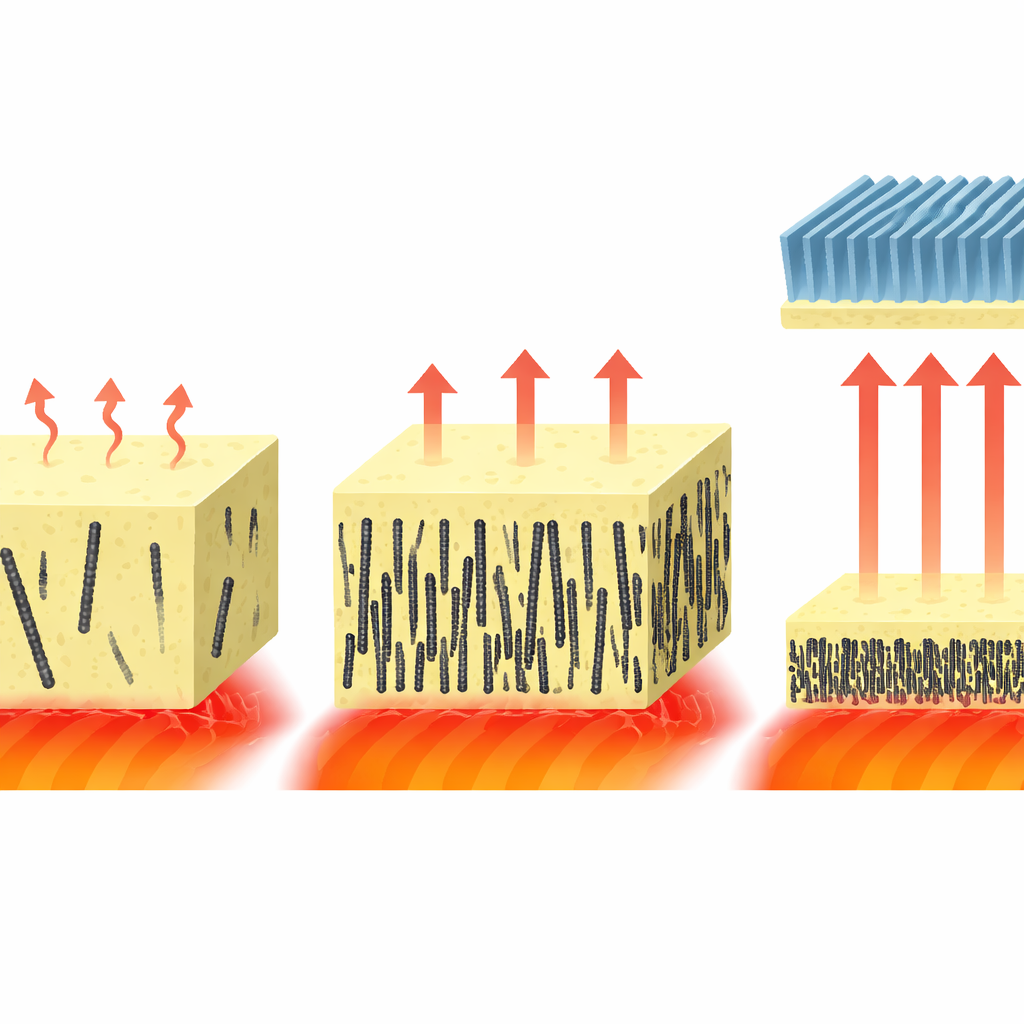

De cruciale vraag was welke ontwerpkeuzes het sterkst beïnvloeden hoe koel de CPU blijft. Eerst varieerde het team de hoeveelheid koolstofnanobuisjes in het schuim. Zonder nanotubes hielp het schuim nauwelijks en stapelde de warmte zich op bij de chip. Naarmate ze het nanotube-gehalte verhoogden, geleidde het materiaal warmte veel beter, en bij 4 gewichtsprocent nanotubes verspreidde de warmte zich gelijkmatiger door de pad en naar het koellichaam, waardoor de CPU-temperatuur aanzienlijk daalde. Vervolgens onderzochten ze de vorm van de pad. Een ronde stukken liet een deel van het vierkante chipoppervlak onbedekt, wat als een knelpunt fungeerde. Een vierkante pad die goed aansloot op het chipoppervlak zorgde voor directer contact, verminderde weerstand tegen warmtestroom en verlaagde de chiptemperatuur nog verder.

Het vinden van het juiste compromis in paddikte

De dikte bleek net zo belangrijk als samenstelling en vorm. De onderzoekers testten schuimlagen van 2 millimeter tot 15 millimeter. Dichtere (dikkere) lagen gaven warmte een langere weg om af te leggen en leidden consequent tot warmere CPU’s, zelfs wanneer ze vol zaten met nanotubes. Dunnere lagen verkortten het pad en drukten ook strakker tussen chip en koellichaam, waardoor kleine luchtbelletjes die als isolatoren werken werden verdrongen. Het beste resultaat kwam van een vierkante pad van 2 millimeter dik met 4 procent nanotubes: bij een belasting van 80 watt hield deze opstelling de CPU op ongeveer 66,7 graden Celsius, enkele graden koeler dan andere combinaties en duidelijk beter dan schuim zonder nanotubes.

Wat dit betekent voor toekomstige apparaten

Simpel gezegd toont dit werk aan dat een eenvoudige, sponsachtige pad doordrenkt met microscopische koolstofbuisjes een zeer effectieve thermische brug kan vormen tussen een hete chip en zijn koeler. Wanneer de hoeveelheid nanotubes, de vorm van de pad en de dikte correct worden afgestemd, voert het schuim-TIM veiliger meer warmte af, waardoor processors onder zware belasting koeler kunnen blijven draaien. Omdat het materiaal licht is, stabiel tot hoge temperaturen en tegen lage kosten geproduceerd kan worden, biedt het een veelbelovende route om next-generation computers, servers en andere elektronica soepel te laten werken zonder oververhitting.

Bronvermelding: Ali, N., Anis, B. & Elhadary, M. Efficient foam-based thermal interface material functionalized with MWCNTs for CPU cooling applications: thermal performance modeling and Experimental studies. Sci Rep 16, 10799 (2026). https://doi.org/10.1038/s41598-026-41260-5

Trefwoorden: CPU-koeling, thermisch tussenmateriaal, carbon nanotube-schuim, warmtebeheer voor elektronica, koellichaamontwerp
