Optimalisatie en experimentele analyse van een reinigingsapparaat voor superrijst met hoge verontreinigingspercentages op basis van verbetering van het luchtstroomsveld

Waarom schonere rijstoogsten belangrijk zijn

Wanneer een moderne combine een veld met hoogrenderende “superrijst” oogst, verzamelt de machine niet alleen korrels maar ook natte stengels, kaf en bladfragmenten. Als het reinigingssysteem van de machine dit niet aan kan, blijven boeren zitten met rijst die te veel verontreinigingen bevat of verliezen waardevol graan aan de achterkant. Deze studie pakt dat probleem aan door de luchtstroom door het reinigingsgedeelte van een rijstcombine te herontwerpen, met als doel schonere rijst te leveren met minder verlies en tegelijk de behoefte aan kostbare proef-en-fouttesten in het veld te verminderen.

Hoe rijst binnen een combine wordt gereinigd

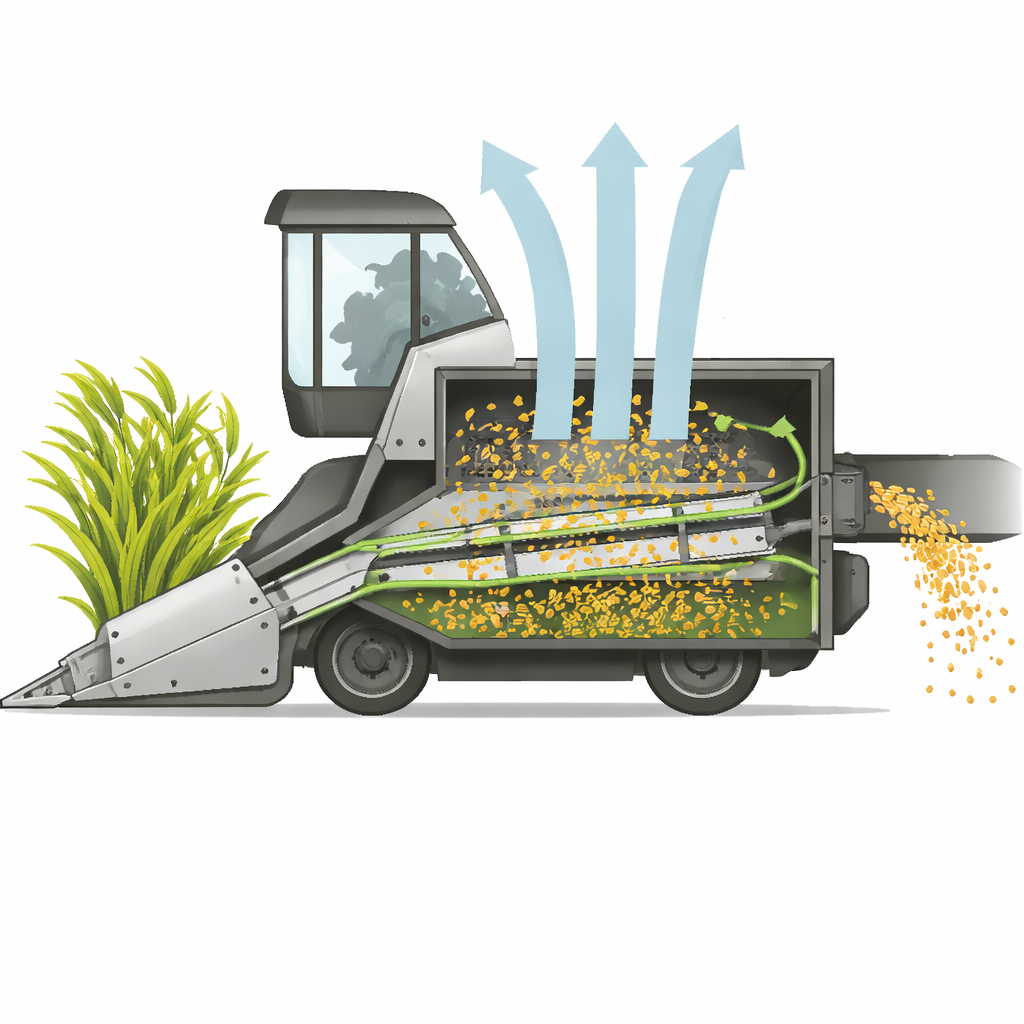

In een combine worden de rijsthalmen eerst in roterende trommels geslagen en gewreven zodat de korrels zich losmaken van de stengels. Deze gemengde stroom van korrels en plantaardig afval komt vervolgens in een reinigingskamer. Daar schudt een vibrerend zeefdeksel het materiaal terwijl een ventilator lucht naar boven blaast. Idealiter vallen de zware korrels door het zeefdeksel in een opvangschroef, terwijl lichtere stengels en kaf door de luchtstroom worden afgevoerd. In de praktijk stapelt bij hoogrenderende, vochtrijke superrijst een groot volume gemengd materiaal zich op aan de voorzijde van het zeefdeksel en hebben traditionele wind-zeefontwerpen moeite om korrels schoon te scheiden zonder ze uit de machine te blazen.

Het meten van onzichtbare luchtstromen

Om dit proces te verbeteren beschouwden de onderzoekers eerst de luchtstroom zelf als iets dat gemeten en geoptimaliseerd kon worden. Met een testopstelling op volle schaal die een werkende combine nabootst, voeren ze vers geoogste rijst door de dorsbouten en in de reinigingskamer. Een raster van verzamelbakken onder het zeefdeksel maakte zichtbaar waar korrels en verontreinigingen daadwerkelijk neerkwamen, terwijl gevoelige windsnelheidsinstrumenten de driedimensionale luchtstroom net boven het zeefdeksel in kaart brachten. Uit deze gegevens definieerde het team drie eenvoudige indicatoren voor “goede” luchtstroom: een sterke gemiddelde windsnelheid in het drukke voorste gedeelte van het zeefdeksel, een duidelijke toename van de windsnelheid nabij de achterzijde waar lange stengels accumuleren, en een gelijkmatige luchtstroom van links naar rechts zodat alle delen van het zeefdeksel vergelijkbaar werken.

Het finetunen van de ventilator en geleiders als een blaasinstrument

Vervolgens pasten de onderzoekers systematisch sleutelmechanische instellingen aan die de interne wind vormgeven: de snelheid van de ventilator, de hoeken van twee metalen geleidingsplaten die de lucht uit de ventilator sturen, en de maat van de openingen in het bovenste zeefvlak. Met een gestructureerde reeks testcombinaties identificeerden ze welke instellingen het meest van belang waren voor iedere luchtstroomindicator en voor de prestaties in echte rijstvelden. De beste balans werd bereikt met een relatief snelle ventilator (1250 omwentelingen per minuut), een steilere eerste geleidingsplaat, een gematigde hoek van de tweede geleidingsplaat en een specifieke opening voor het schubachtige zeefontwerp. In veldproeven verlaagde deze combinatie al zowel korenverlies als verontreinigingen vergeleken met minder geoptimaliseerde instellingen, wat bevestigt dat deze luchtstroomindicatoren betrouwbaar de reinigingskwaliteit voorspellen.

De wind vormen met gebogen platen

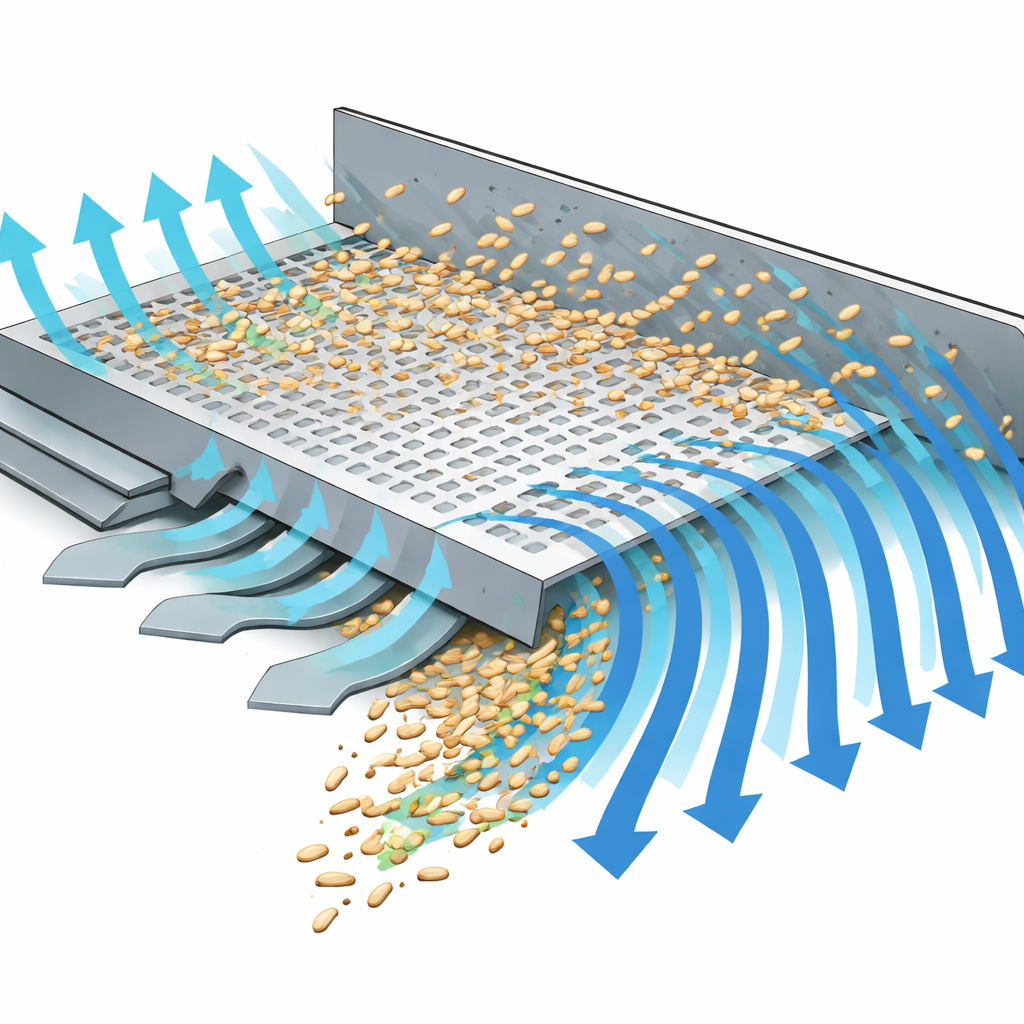

Op basis van deze inzichten gingen de onderzoekers verder dan finetunen en veranderden ze daadwerkelijk het pad van de lucht. Ze herontwierpen de onderste schudplaat onder het zeefdeksel en voegden gestroomlijnde gebogen boogplaten toe die functioneren als kleine vleugels. Deze krommingen verminderen blokkades bij de ventilatoruitgang en leiden meer van de luchtstroom omhoog nabij de voorzijde van het zeefdeksel, waar schone korrels het dichtst worden gedeponeerd, terwijl ze ook de luchtstroom naar de achterzijde versterken waar grote strostukken moeten worden weggeblazen. Na installatie van deze nieuwe constructie lieten metingen zien dat de windsnelheid in het voorste gedeelte bijna verdubbelde, de luchtstroom aan de achterzijde van het zeefdeksel merkbaar toenam en zijwaartse variaties in snelheid ongeveer werden gehalveerd, wat wijst op een gladdere en beter gecontroleerde windveldverdeling.

Schonere korrels en minder verlies in het veld

Toen het verbeterde ontwerp in echte rijstvelden werd getest, waren de praktische voordelen duidelijk. Onder veeleisende omstandigheden met hoge verontreinigingspercentages en aanzienlijke invoermassa’s in de machine daalde het aandeel ongewenst materiaal in de opgevangen rijst van ongeveer 4,8% naar 1,8%, en het aandeel korrels dat uit de achterzijde van de reiniger werd verloren daalde van ongeveer 2,5% naar 0,8%. In gewone bewoordingen betekent dit dat meer van wat de boer heeft geteeld bruikbaar graan wordt en dat er minder tijd nodig is voor nabewerking. Door nauwkeurige metingen van de luchtstroom, slimme testopzet en een eenvoudige structurele aanpassing met elkaar te verbinden, laat dit werk zien hoe het “vormen van de wind” binnen een combine de rijstoogst efficiënter en betrouwbaarder kan maken, en dat dezelfde aanpak ook op andere graangewassen toepasbaar is.

Bronvermelding: Wang, G., Wang, F., Liang, Y. et al. Optimization and experimental analysis of a cleaning device for super rice with high impurity rates based on airflow field enhancement. Sci Rep 16, 10709 (2026). https://doi.org/10.1038/s41598-026-40829-4

Trefwoorden: rijstoogst, combine, luchtstroomoptimalisatie, graanreiniging, landbouwmachines
