Schudtafelmodelproef en numerieke analyse van steil hellende gelaagde rotshellingen onder seismische belasting

Waarom steile berghellingen plotseling kunnen bezwijken

In veel aardbevingsgevoelige berggebieden liggen dorpen, wegen en stuwmeren onder rotshellingen die er solide en onbeweeglijk uitzien. Toch kunnen bij sterke trillingen sommige van deze hellingen plotseling loskomen en als snelle, verwoestende lawines naar beneden storten. Deze studie onderzoekt een specifiek type heuvelwand, opgebouwd uit rotslagen die steil de berg in hellen, en stelt een praktische vraag: hoe scheuren deze ogenschijnlijke stabiele hellingen bij aardbeving eerst, hoe falen ze daarna, en wat bepaalt of de schade beperkt of catastrofaal is?

Verborgen zwakke plekken in de rots

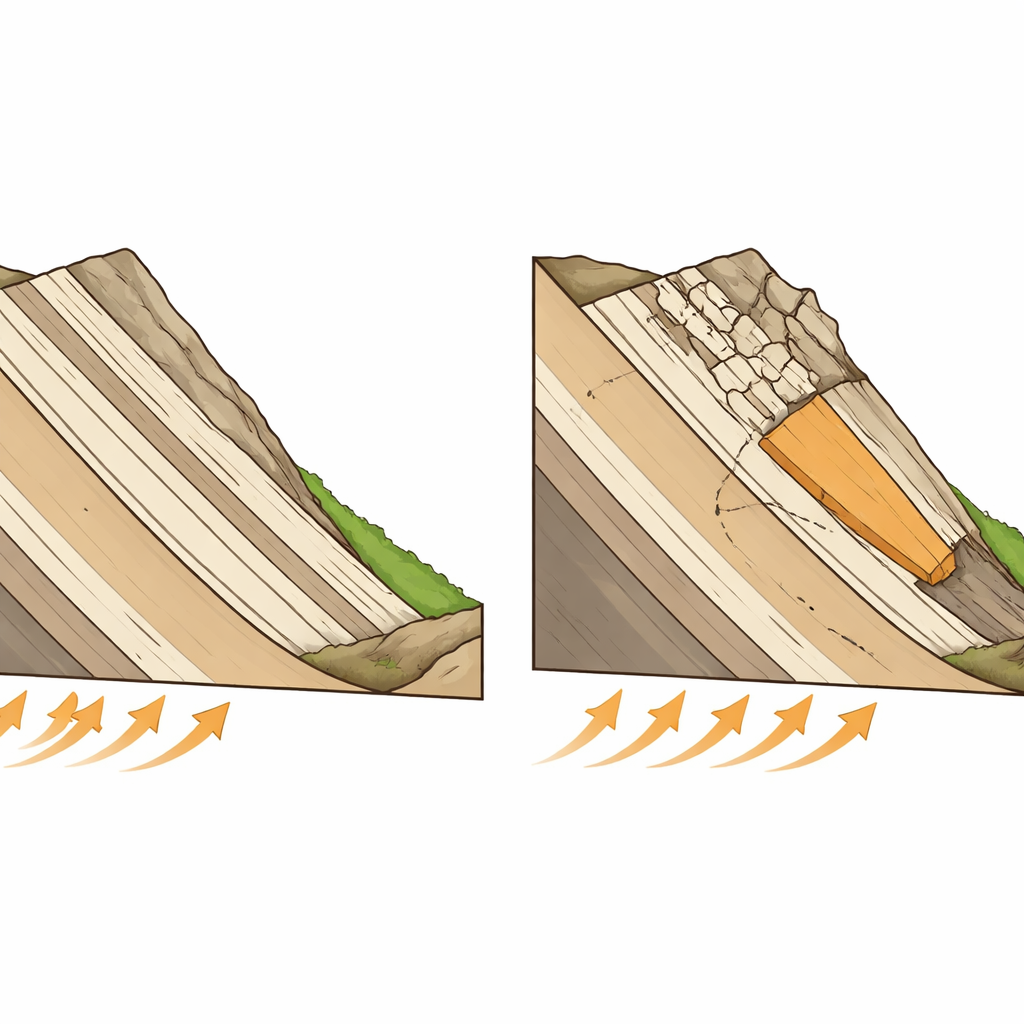

De onderzochte hellingen bestaan uit gestapelde rotslagen, als een hellende stapel kaarten. In deze “steil hellende” hellingen hellen de lagen nog steiler dan het buitenoppervlak van de helling, wat ze onder normale omstandigheden vaak behoorlijk stabiel doet lijken. De raakvlakken tussen de lagen zijn echter natuurlijke zwakke vlakken. De onderzoekers richtten zich op een kort, sterker blok nabij de voet van de helling, bekend als een vergrendelingssectie, dat helpt het bovenliggende rotsmassief op zijn plaats te houden. Wanneer deze sectie faalt, kan de hele helling plotseling zijn steun verliezen.

Een miniatuurberg schudden

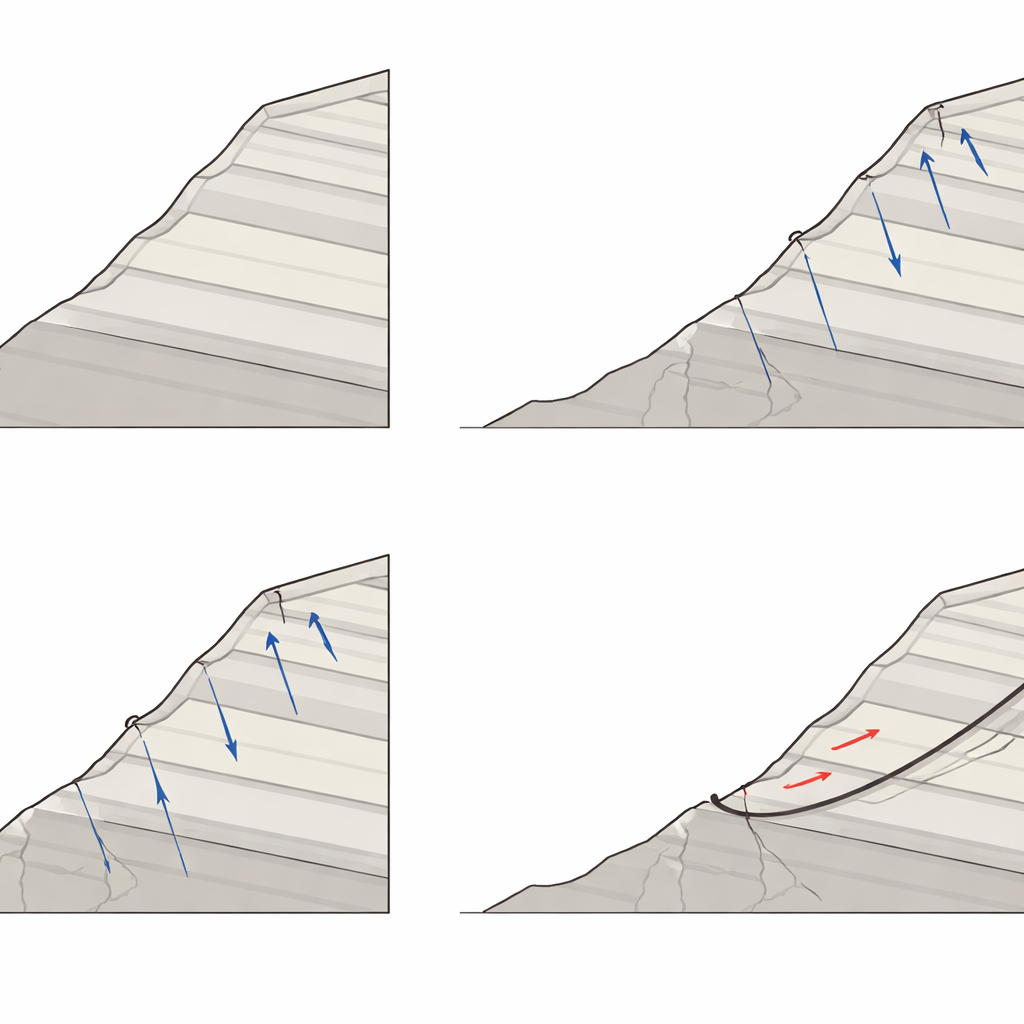

Om het falingsproces stap voor stap te volgen bouwde het team een groot fysiek model van een steile gelaagde helling met zorgvuldig gemengde materialen waarvan sterkte en stijfheid echte rots nabootsen. Ze plaatsten dit model op een krachtige schudtafel die aardbevingsbewegingen kan nabootsen. Met zowel een echt seismisch record van de aardbeving in Wenchuan 2008 als gecontroleerde sinusgolven verhoogden ze geleidelijk de trillingssterkte. Eerst verschenen alleen kleine trekkrachten nabij de bovekant van de helling. Bij sterkere trillingen verspreidden deze scheuren zich omlaag langs de lagen en vormden een vergrendeld blok bij de teen dat tijdelijk voorkomen dat de helling wegschuift. Toen de trillingen nog sterker werden, schoot dat vergrendelde blok plotseling af, waardoor de langs de lagen gelegen scheuren verbonden werden tot een continu glijvlak en het bovenliggende gesteente naar beneden kon schieten.

Inzicht van binnenuit met digitale rotsen

Fysieke modellen alleen kunnen niet gemakkelijk de spanningen in elk deel van een helling onthullen, daarom gebruikten de onderzoekers ook een computermethode genaamd deeltjesstroomsimulatie. Bij deze methode wordt het rotsmassief weergegeven als duizenden kleine, verbonden deeltjes waarvan de beweging eenvoudige natuurkundige regels volgt. Door de deeltjesverbindingen zo aan te passen dat het virtuele gesteente zich als het echte materiaal gedraagt, reconstruerden ze de geteste helling en "schudden" die numeriek met dezelfde aardgolf. Het computermodel reproduceerde hetzelfde viervoudige verloop: aanvankelijke scheurvorming bij de kam, neerwaartse groei van scheuren en vorming van een vergrendeld blok, plotseling afschuiven van dat blok en vervolgens verplaatsing van de glijdende massa. Dit gaf het team vertrouwen dat de kernprocessen correct waren vastgelegd.

Hoe hellingsgeometrie het resultaat verandert

Met de digitale helling kon het team gemakkelijk de hoek en dikte van de rotslagen variëren. Ze ontdekten dat wanneer de lagen slechts iets steiler hellen dan het hellingsoppervlak, het belangrijkste gevaar klassiek glijden is: de vergrendelingssectie aan de basis schiet af en het hele massief glijdt langs een gecombineerd pad bestaande uit-laagvlakken en de verbroken teen. Maar wanneer de lagen veel steiler zijn, bleef de vergrendelingssectie grotendeels intact. In plaats daarvan bogen en scheurden de buitenlagen dicht bij het oppervlak in trek van buiten naar binnen, wat een trapgewijze, kantelende vorm van falen opleverde in plaats van één grote schuifbeweging. Het veranderen van laagdikte had minder invloed op het basale faalpatroon, maar dunnere lagen leden doorgaans ernstiger glijden omdat ze slanker waren en gemakkelijker konden buigen en breken.

Wat dit betekent voor veiliger wonen in de bergen

Voor ingenieurs en planners is de boodschap van de studie dat zelfs rotshellingen die er in rustig weer stabiel uitzien een fragiele keten van gebeurtenissen kunnen verbergen tijdens een aardbeving. Falen begint vaak als kleine scheuren langs laagvlakken nabij de kam, en werkt zich dan omlaag totdat het cruciale blok aan de basis óf afschuift en een snelle glijbeweging vrijgeeft, óf de buitenlagen zich in fasen lospellen. Omdat de eerste schade vaak bij de kam verschijnt, kan het versterken van dit gebied en van de sleutelvergrendelingssecties de veiligheid aanzienlijk verbeteren. Deze inzichten geven een duidelijker beeld wanneer en hoe steile gelaagde hellingen bij toekomstige aardbevingen kunnen falen en helpen bij het sturen van ontwerp, monitoring en noodplanning in bergachtige gebieden.

Bronvermelding: Wang, C., Zhang, P., Dong, J. et al. Shaking table model test and numerical analysis of the steeply dipping bedded rock slopes under seismic actions. Sci Rep 16, 10788 (2026). https://doi.org/10.1038/s41598-026-40667-4

Trefwoorden: aardbevings-lawines, stabiliteit van rotshellingen, gelaagde rotshellingen, seismisch falen van hellingen, numerieke geotechnische modellering
