Invloed van defecten en asymmetrie op de akoestische doorgang van seriële resonatoren

Geluidsvorming met kleine zijkamers

Van geluiddempende wanden in gebouwen tot uiterst gevoelige medische en gassensoren: het beheersen van hoe geluid zich door smalle buizen verplaatst is een krachtig technisch hulpmiddel. Dit artikel onderzoekt hoe het doelbewust toevoegen van kleine “onvolkomenheden” aan een keten van zijkamers die aan een hoofdleiding zijn bevestigd, kan worden gebruikt om zeer specifieke geluidstonen vast te houden of door te laten — vergelijkbaar met het selecteren welke noten van een lied een filter mogen passeren.

Geluidsbanen en stille zones

De auteurs bestuderen een eendimensionale “geluidsbaan”: een rechte buis waarlangs geluid zich verplaatst, met veel kleine zijtakken of resonatoren die langs de lengte zijn bevestigd. Wanneer deze takken in een regelmatig patroon worden herhaald, creëren ze akoestische bandgaten — frequentiegebieden die sterk worden geblokkeerd, terwijl andere worden doorgelaten. Zulke structuren zijn al bekend voor toepassingen zoals vermindering van ventilatiegeluid en compacte akoestische filters. Hier ligt de focus op wat er gebeurt wanneer deze perfecte orde wordt verstoord door één gewijzigde tak — een defect — en op hoe de symmetrie van het totale patroon verandert hoe geluid wordt toegelaten of verhinderd.

Twee manieren om de bouwstenen te rangschikken

De resonatoren komen in twee varianten: met gesloten uiteinde en met open uiteinde. Op zichzelf gedraagt elk type zich als een eenvoudig filter. De gesloten tak blokkeert vooral geluiden rond zijn favoriete resonantiefrequentie en laat hogere tonen eerder passeren, terwijl de open tak juist de lagere tonen doorlaat en de hogere blokkeert. Wanneer deze twee typen in een rij langs de buis worden gerangschikt, kunnen ze samen breedbandige filters vormen die een groot bereik aan ongewenst geluid afdekken. De studie vergelijkt twee hoofdindelingen: een asymmetrische rangschikking, waarbij de volgorde van gesloten en open takken de spiegelbalans doorbreekt, en een symmetrische rangschikking, waarbij het patroon aan beide zijden van een centraal punt in balans is.

Defecten die geluid stemmen en vangen

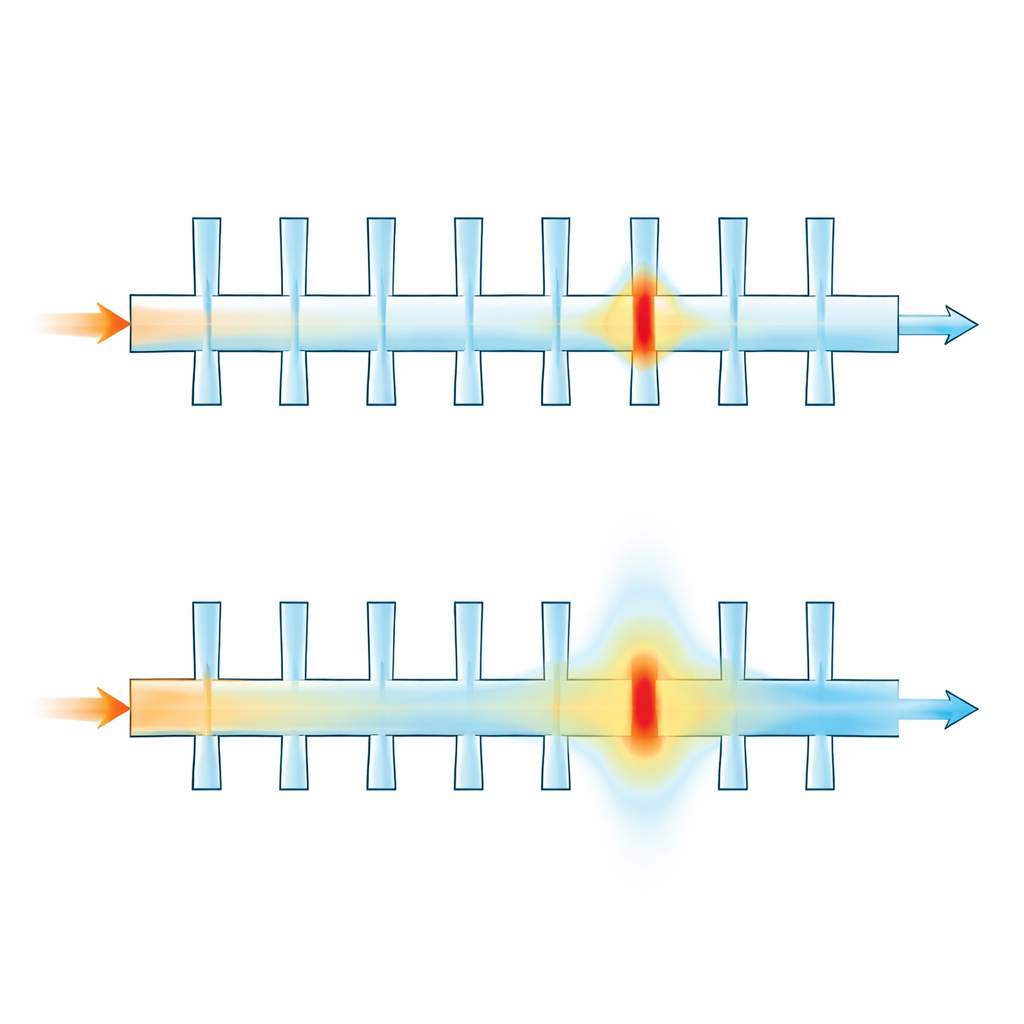

De kern van het werk is te onderzoeken hoe één gewijzigde tak in het midden van de keten zich gedraagt in zowel de asymmetrische als de symmetrische opstelling. Met twee numerieke middelen — de transfer-matrixmethode en eindige-elementensimulaties — berekenen de auteurs hoeveel geluid bij elke frequentie doorkomt en waar de akoestische energie zich ophoopt. Het veranderen van alleen de lengte van deze ene tak verschuift de speciale defecttoon, een gelokaliseerde modus, omhoog of omlaag in toon binnen het anders geblokkeerde bandgatgebied. In het asymmetrische geval sleept het vergroten van de defectlengte deze toon stapsgewijs naar lagere frequenties en creëert zo een sterk afstembare transmissiepieK. In het symmetrische geval interacteert het defect met een extra speciale toon, een zogenaamde topologische randtoestand, die al aanwezig is zelfs zonder geometrisch defect. Hun koppeling leidt tot een onderscheidende, nog steeds afstembare resonantie die de extra rol van symmetrie weerspiegelt in waar geluid de neiging heeft te verblijven en hoe het lekt.

Fijne controle via vorm en omvang

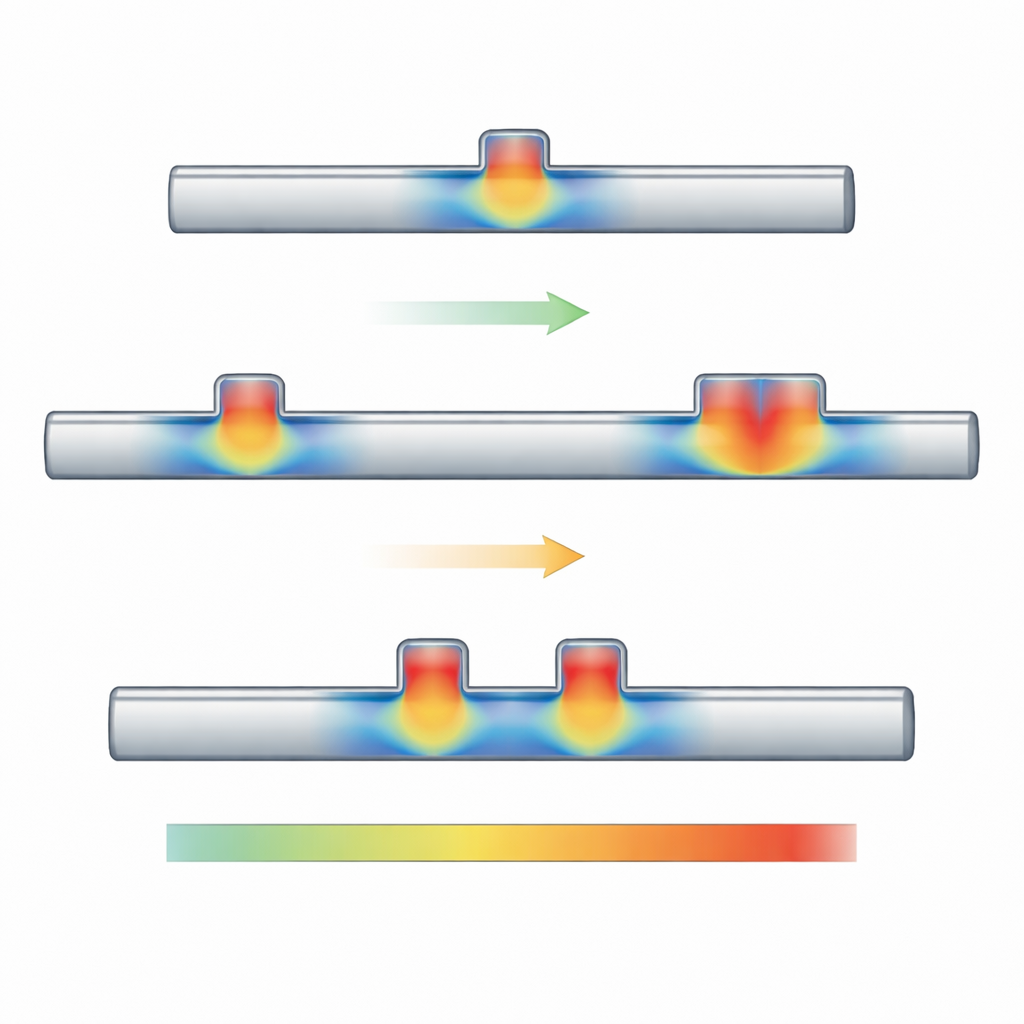

Naast de lengte variëren de auteurs ook de dwarsdoorsnede van de defecttak en van alle zijtakken ten opzichte van de hoofdleiding. Het verkleinen of vergroten van de defectdwarsdoorsnede maakt fijne aanpassing van de positie van de defecttoon mogelijk en hoe scherp deze naar voren komt, doordat verandert hoe sterk akoestische energie naar die tak wordt geleid. Het aanpassen van de algemene zijtakgrootteverhouding wijzigt hoe breed en diep de geblokkeerde frequentiebanden worden en hoe hoog en smal de defectpieken zijn. De studie toont aan dat symmetrische defectstructuren bijna perfecte transmissie bij deze speciale tonen kunnen behouden, zelfs wanneer de geometrie sterk verandert, en tegelijk zeer smalle en selectieve pieken produceren. Asymmetrische structuren daarentegen tonen doorgaans lagere piektransmissie en een grotere gevoeligheid voor geometrische veranderingen.

Van slimme geluidsbarrières tot gevoelige sensoren

In alledaagse termen laat dit onderzoek zien hoe een zorgvuldig geplaatste en precies gevormde “verkeerde” schakel in een herhalend akoestisch patroon kan worden omgezet in een krachtig draaiknopje dat bepaalt welke tonen worden geblokkeerd en welke worden doorgelaten. Symmetrische opstellingen met centrale defecten bieden in het bijzonder zowel stabiliteit als nauwkeurige afstembaarheid, waardoor ze veelbelovende kandidaten zijn voor compacte, verstelbare akoestische filters en zeer gevoelige sensoren. Of het doel nu is ongewenst geluid in een ventilatiekanaal weg te filteren of kleine veranderingen in een vloeistof of gas in de buis te detecteren: het beheersen van defectgrootte, -vorm en -symmetrie biedt een praktisch recept om geluid naar wens te ontwerpen.

Bronvermelding: El Malki, M., Antraoui, I., Khettabi, A. et al. Impact of defects and asymmetry on the acoustic transmission of serial resonators. Sci Rep 16, 12203 (2026). https://doi.org/10.1038/s41598-026-40579-3

Trefwoorden: akoestische filters, resonatorarrays, defectmodi, geluidsbeheersing, akoestische sensoren
