Uitlegbare analyse van de complexe doolhofachtige magnetische domeinstructuur door uitbreiding van het Landau-vrij-energie model met een entropiekenmerk

Waarom draaiende magnetische patronen belangrijk zijn voor alledaags energiegebruik

Elektrische motoren zijn overal — van auto’s en treinen tot fabrieksrobots — en een verrassend deel van hun vermogen gaat verloren als warmte in de magnetische kernen die ze aandrijven. Een groot deel van deze verspilling ontstaat doordat kleine magnetische gebieden in het metaal van richting veranderen wanneer de motor draait. In sommige zachte magnetische materialen vormen deze gebieden ingewikkelde doolhofachtige patronen waarvan het gedrag met de temperatuur verandert. Dit artikel introduceert een nieuwe manier om die patronen te "lezen" en stap voor stap uit te leggen hoe ze energie verspillen of besparen, en opent daarmee een weg naar efficiëntere motoren en elektronische apparaten.

Van eenvoudige strepen naar verwarde doolhoven

Binnen een magnetische film splitst het materiaal zich in kleine zones, of domeinen, waarin veel atomaire magneetjes in dezelfde richting wijzen. In het hier bestudeerde zeldzame-aard-ijzer-garnaat staan die domeinen loodrecht op het filmoppervlak en vormen ze zwart-witte streeppatronen die in complexe doolhoven kunnen kronkelen. Naarmate de temperatuur stijgt en een extern magnetisch veld heen en weer wordt gesweept, verschijnen domeinen, rekken ze uit, vertakken ze zich en verdwijnen ze uiteindelijk weer. Deze microscopische dans creëert de bekende magnetische hysteresislus — een maat voor hoeveel energie verloren gaat wanneer het magnetisch systeem wordt gecycled. Omdat de patronen echter zo verward zijn en zo snel veranderen, is het moeilijk geweest precies aan te wijzen welke vormen en herschikkingen verantwoordelijk zijn voor de verliezen.

Een nieuwe kaart voor magnetische complexiteit

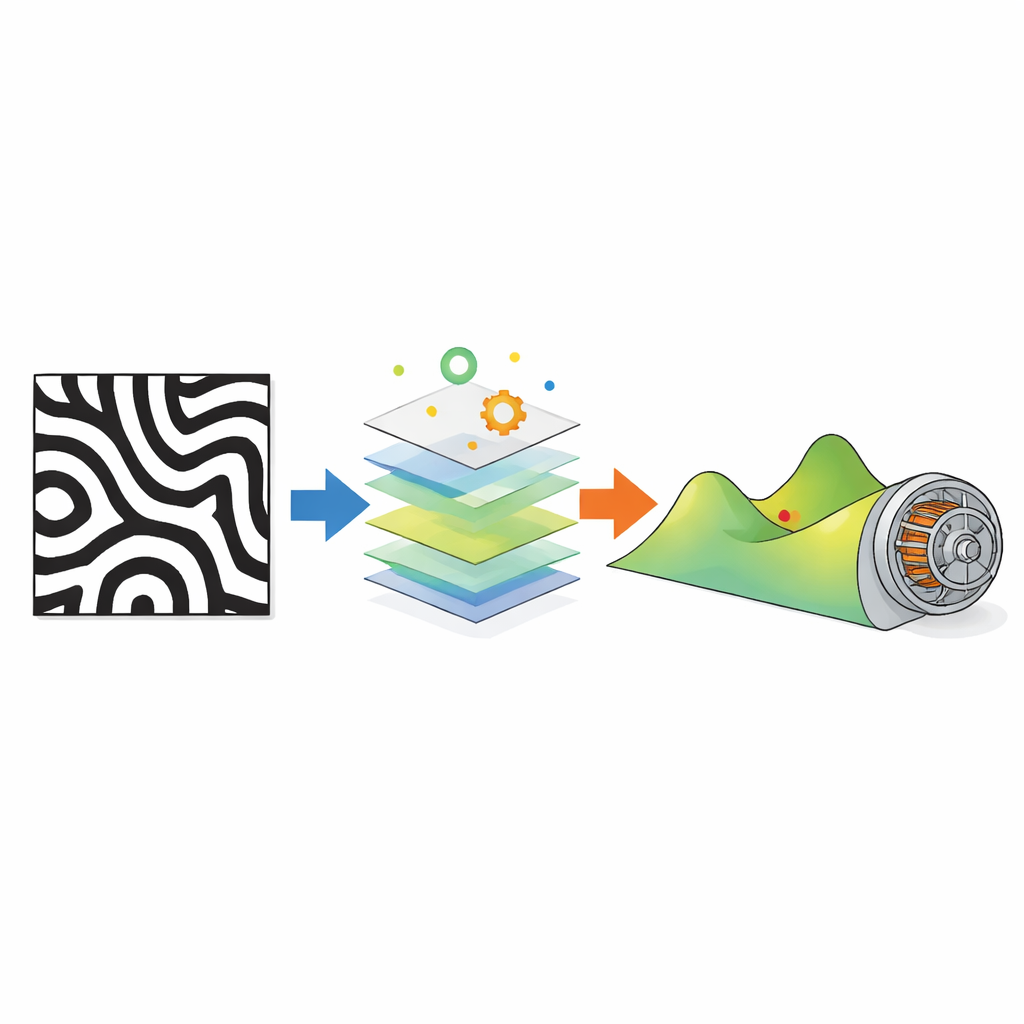

De onderzoekers pakken deze uitdaging aan met een door de fysica geleide data-analyse raamwerk dat ze het entropiekenmerk-uitgebreide Ginzburg–Landau, of eX-GL, model noemen. Ze nemen eerst duizenden hoog-resolutie domeinbeelden op bij verschillende temperaturen en magnetische velden met een Kerr-microscoop, die kan zien of elk klein stukje van de film naar boven of naar beneden wijst. Vervolgens gebruiken ze een wiskundig hulpmiddel dat persistente homologietheorie heet om elk ruisig zwart-wit doolhof te vertalen naar een compact vingerafdruk die vastlegt waar strepen samenkomen, waar ze insnoeren en hoeveel bochten en windingen ze bevatten. Deze vingerafdrukken fungeren als structurele coördinaten in een abstracte ruimte, waarbij elk punt één magnetisch patroon voorstelt.

Balanceren van energie, orde en wanorde

Bovenop deze structurele ruimte bouwt het team een energielandschap met behulp van een klassieke vrij-energie-uitdrukking die drie ingrediënten optelt: demagnetisatie-energie (hoe zeer het patroon zich verzet tegen uitwijkende magnetische velden), wisselenergie (hoe kostbaar het is domeinwanden te maken en te buigen) en een expliciete entropieterm die meet hoe ongeordend de algehele op-naar-neer verdeling is. Door het doolhofpatroon als een eenvoudig tweetoestandsysteem te behandelen — elke pixel is ofwel omhoog ofwel omlaag — leiden ze een compacte formule af voor deze configuratie-entropie en passen die aan op de experimentele gegevens. Hoofdcomponentenanalyse reduceert vervolgens de vele structurele beschrijvingen tot één dominante as die zowel de voortgang van magnetiseringomkering als veranderingen in deze energietermen volgt.

Het pad van omkering volgen door energiedrempels

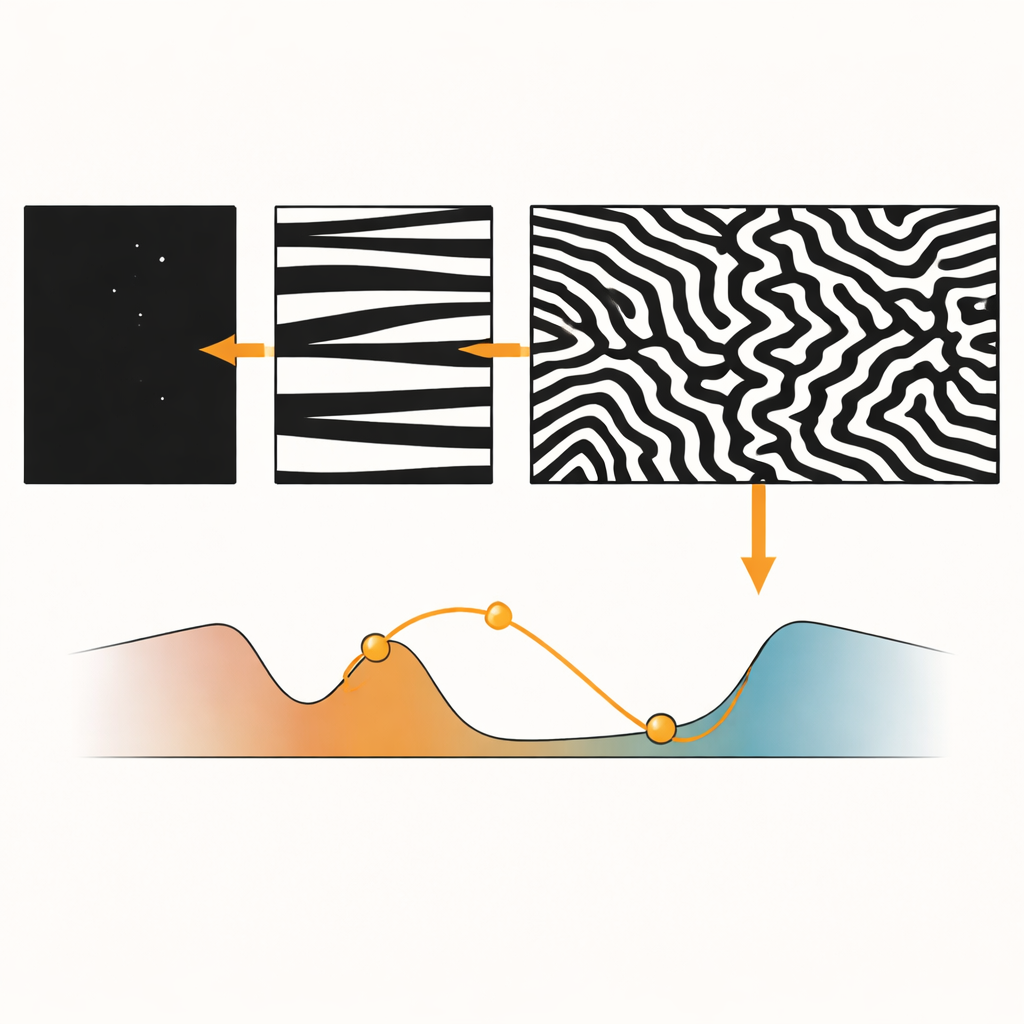

Wanneer de auteurs de totale energie en zijn componenten langs deze structurele as uitzetten, verschijnt magnetiseringomkering als een pad over een reeks heuvels en plateaus. In de buurt van het coercieve punt, waar de netto magnetisatie nul passeert, vlakt het totale energielandschap af, wat betekent dat het domeinpatroon zich met weinig extra kosten kan herschikken — gedrag dat typisch is voor zachte magneten. Door naar de lokale hellingen van elke energieterm te kijken, identificeren ze vier sleuteldrempels die verschillende stadia markeren: de geboorte van kleine omgekeerde domeinen, de omschakeling van eenvoudige strepenverlenging naar verbredende doolhofpatronen, en latere stadia waarin wanden steeds rafeliger worden. Bij die latere drempels komt demagnetisatie-energie vrij terwijl wisselenergie en entropie samen stijgen, wat aantoont dat het systeem zijn totale energie verlaagt door meer, ruwere wanden en een meer gedesoriënteerde ordening te creëren.

Verborgen structuur in de entropie zichtbaar maken

Tenslotte projecteert het team de entropiegerelateerde kenmerken terug op de oorspronkelijke beelden en markeert precies welke delen van elk doolhof het meest bijdragen aan toenemende wanorde. Voor één drempel volgen de hotspots lange zigzaggende domeinwanden, terwijl ze bij een andere zich clusteren rond gekromde regio’s en middelafstandstexturen die met het blote oog moeilijk te zien zijn. Dit toont dat entropie geen abstract getal is maar nauw verbonden met de echte geometrie van het domeinnetwerk. De belangrijkste boodschap voor niet-specialisten is dat de meest verliesrijke stadia van omkering die zijn waarin het magnetische landschap zeer ingewikkeld wordt: domeinwanden nemen toe en kronkelen, en het materiaal betaalt een energetische prijs voor die complexiteit. Door deze koppeling uitlegbaar en kwantitatief te maken, biedt de eX-GL-aanpak een routekaart voor het ontwerpen van magnetische materialen en verwerkingsroutes die domeinpatronen wegleiden van zulke kostbare toestanden, waardoor toekomstige motoren en transformatoren koeler en efficiënter kunnen werken.
