Reactief vermogensplan op basis van een voorgestelde spanningsstabiliteitsindex in elektriciteitsnetten met hernieuwbare energiebronnen

De lichten aanhouden in een veranderend elektriciteitsnet

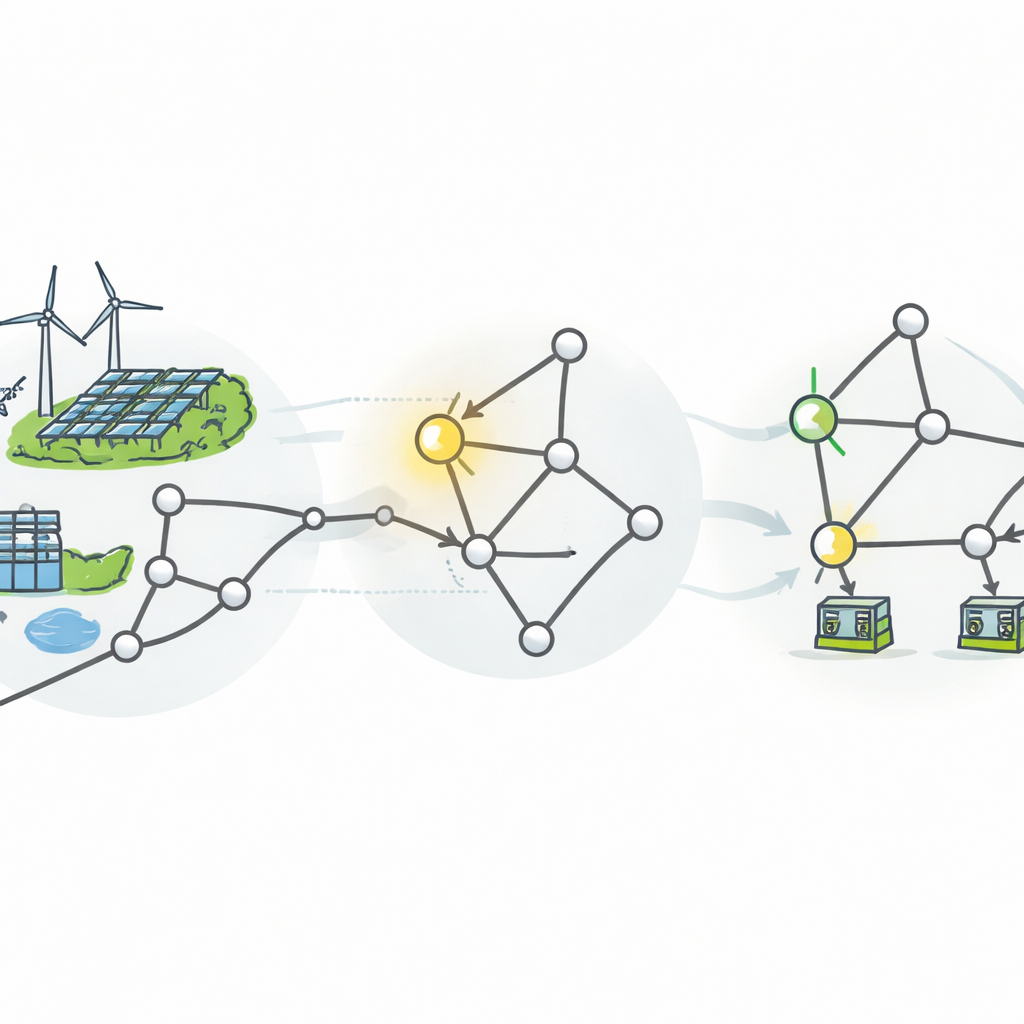

Naarmate meer windturbines, zonneparken en waterkrachtinstallaties elektriciteit aan onze netten leveren, wordt het stabiel houden van de spanning over duizenden kilometers kabels zowel moeilijker als belangrijker. Als de spanning op sommige punten in het net te laag wordt of te sterk stijgt, kan dat storingen veroorzaken of apparatuur beschadigen. Dit artikel presenteert een nieuwe, snellere manier om de kwetsbare plekken in een elektriciteitsnet te vinden en te bepalen waar ondersteunende apparaten moeten worden geplaatst, zodat het net hernieuwbare energie, grote vraagpieken en plotselinge storingen aankan zonder stabiliteit te verliezen.

Waarom spanning plotseling onstabiel kan worden

Elektrische energiesystemen zijn ontworpen om energie te leveren bij een vrijwel constante spanning, vergelijkbaar met hoe waterleidingen zijn bemeten zodat de druk binnen grenzen blijft. In de praktijk beïnvloeden elke leiding, transformator en generator elkaar, en kleine veranderingen in vraag of aanbod kunnen delen van het net naar een kantelpunt duwen dat bekendstaat als spanningsinstorting. Traditionele methoden om te controleren hoe dicht het systeem bij die rand zit, berusten op herhaalde netwerksimulaties waarbij de belasting geleidelijk wordt verhoogd. Ingenieurs volgen curves die vermogen en spanning relateren om te zien waar oplossingen ophouden te bestaan. Hoewel nauwkeurig, zijn deze benaderingen traag, vergen ze veel berekeningen en kunnen ze onhandig zijn wanneer planners veel scenario’s en configuraties met hernieuwbare bronnen moeten beoordelen.

Een eenvoudige score voor zwakke plekken in het net

De auteurs introduceren een nieuwe numerieke score, de spanningsstabiliteitsindex per bus, die voor elke knoop waar lijnen samenkomen in het net kan worden berekend. In plaats van herhaaldelijk complexe vergelijkingsstelsels op te lossen, is deze index geschreven als een compacte algebraïsche uitdrukking. Hij gebruikt informatie die al beschikbaar is uit één standaard loadflow-berekening: de spanningen, stromen van actief en reactief vermogen en de elektrische eigenschappen van de verbindingslijnen. Een hogere waarde van de index duidt op een zwakkere knoop die waarschijnlijker in de problemen raakt bij veranderende condities. Cruciaal is dat de index naar de waarde één nadert wanneer het systeem een spanningsinstorting nadert, waardoor planners een duidelijk waarschuwingssignaal krijgen zonder zware rekencapaciteit.

Plannen waar ondersteunende apparaten te plaatsen

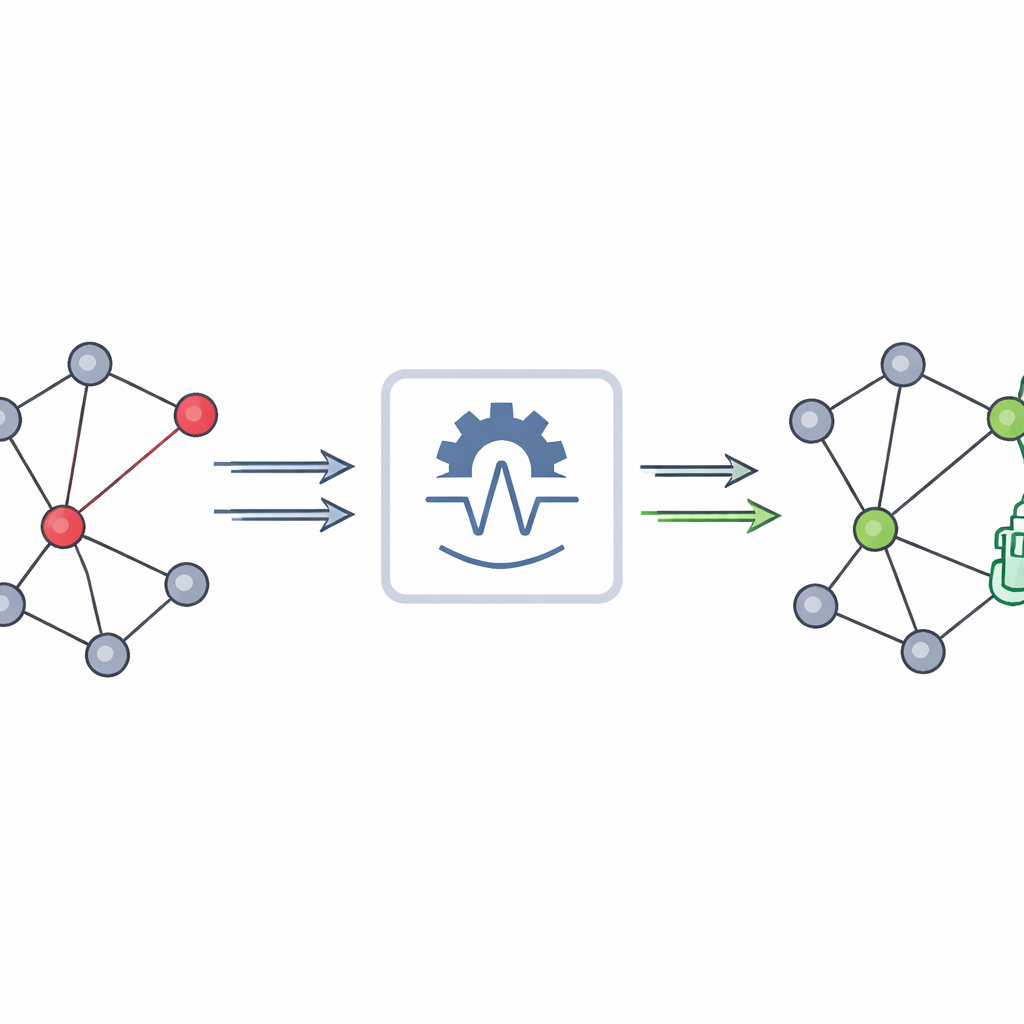

Met deze index in handen ontwerpen de onderzoekers een stapsgewijze strategie voor het installeren en dimensioneren van statische VAr-compensatoren, of SVC’s—elektronische apparaten die snel reactief vermogen kunnen injecteren of absorberen om de lokale spanning te beheersen. Vanuit de huidige bedrijfsconditie voeren ze eerst één enkele loadflow-studie uit, berekenen de index op elke knoop en kiezen de knoop met de hoogste score als beste kandidaat voor een SVC. Een sensitiviteitsberekening schat vervolgens hoeveel reactief vermogen dat apparaat moet leveren om de spanningen terug in een acceptabele band te brengen. De procedure wordt herhaald onder zwaardere omstandigheden: hoge belasting, uitval van een enkele lijn of generator, en zeer lage belasting, waarbij te veel reactieve ondersteuning de spanning onaangenaam hoog kan maken.

Testen op standaard- en hernieuwbaarrijke netten

De methode wordt toegepast op drie bekende benchmarknetten met 9, 14 en 39 knooppunten, en daarna op aangepaste versies waarbij enkele conventionele generatoren zijn vervangen door wind- en zonneparken met beperkte spanningsondersteuning. In alle gevallen identificeert de nieuwe index correct dezelfde zwakke locaties die worden aangemerkt door meer gevestigde, maar meer arbeidsintensieve technieken. Met behulp van de sequentiële planningsstrategie bepalen de auteurs waar SVC’s geplaatst moeten worden en hoe groot ze moeten zijn, zodat alle spanningen binnen afgesproken grenzen blijven tijdens normaal bedrijf, bij het uitvallen van een enkele lijn of generator en bij lage vraag. Vergeleken met populaire zoekgebaseerde optimalisatiemethoden geïnspireerd door zwermen van deeltjes of roedels wolven, behaalt de voorgestelde aanpak vergelijkbare of betere verbeteringen in spanningskwaliteit en vermogensverliezen, terwijl de totale benodigde SVC-capaciteit en de investeringskosten kleiner zijn.

Wat dit betekent voor toekomstige elektriciteitsnetten

In eenvoudige bewoordingen biedt dit werk netplanners een snellere rekenmethode om de zwakke schakels in een complex, hernieuwbaarrijk netwerk te vinden en een praktische werkwijze om die punten met net genoeg apparatuur te versterken. Omdat de index uit één standaardsimulatie kan worden geëvalueerd en niet afhankelijk is van fragiele wiskundige trucjes, is hij goed geschikt voor routinematige planningsstudies en zelfs voor monitoren in bijna realtime. Door de gerichte plaatsing van SVC’s en verwante apparaten te sturen, helpt de methode spanningen stabiel te houden, verspilde energie te verminderen en de kosten van netuitbreidingen te verlagen—en ondersteunt zo een betrouwbaardere en economischere overgang naar schonere elektriciteitssystemen.

Bronvermelding: Sonbol, M., Abdalla, O.H., Shaheen, A.M. et al. Reactive power planning based on a proposed voltage stability index in power systems with renewable energy resources. Sci Rep 16, 11355 (2026). https://doi.org/10.1038/s41598-026-39508-1

Trefwoorden: spanningsstabiliteit, planning van reactief vermogen, netten met hernieuwbare energie, statisch VAr-compensator, betrouwbaarheid van het elektrische systeem
