Niet-lineaire dynamica van hogedruk hogesnelheids centrifugaalpompen voor omgekeerde osmose

Het schoonhouden van de watertoevoer

Ontziltingsinstallaties met omgekeerde osmose vertrouwen op krachtige pompen om zeewater door membranen te persen en drinkbaar water te maken. Als deze pompen te veel trillen of hun interne lagers falen, kan het hele systeem stilvallen, met hogere kosten en het risico op waterschaarste tot gevolg. Dit artikel onderzoekt hoe een compacte, hogesnelheids- en hogedrukpomp zich dynamisch gedraagt inwendig, en toont aan hoe subtiele ontwerpkeuzen in de interne steunpunten het verschil kunnen maken tussen soepele, betrouwbare werking en chaotische bewegingen die de machine kunnen beschadigen.

Hoe een speciale pomp in een ontziltingsinstallatie past

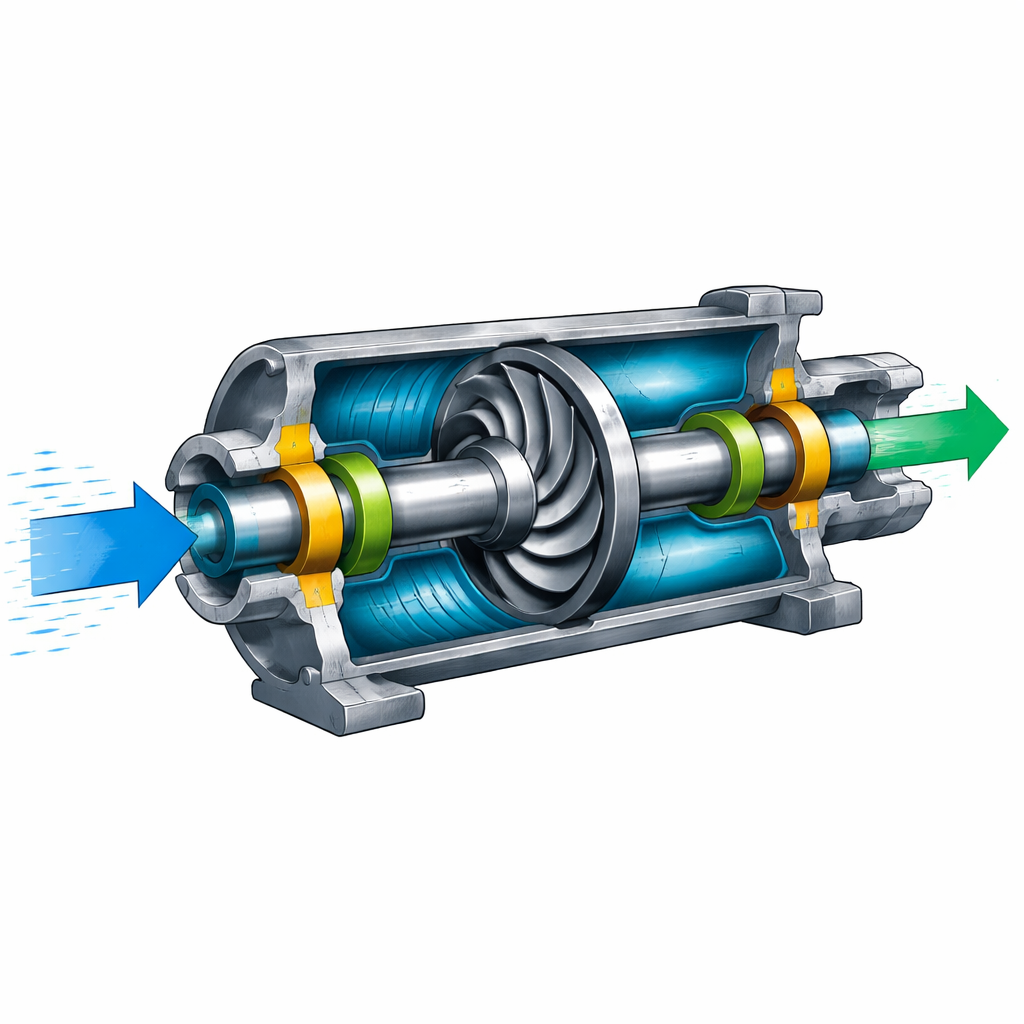

De studie richt zich op een enkelfasige centrifugaalpomp die is ontworpen voor omgekeerde osmose, waarbij zeewater zowel het te persende medium als het smeermiddel binnen de pomp is. In tegenstelling tot veel industriële pompen heeft dit ontwerp geen externe lagerkast. In plaats daarvan wordt de draaiende as en waaier volledig gedragen door interne glijlagers (die zijwaartse lasten opnemen) en axiale lagers (die eindlasten opnemen). Het gebruik van water in plaats van olie voorkomt het risico van verontreiniging van gevoelige membranen, maar het laat ook minder speelruimte: de dunne waterfilms die metalen delen van elkaar scheiden moeten nauwkeurig worden gereguleerd.

De bewegende delen van binnen bekijken

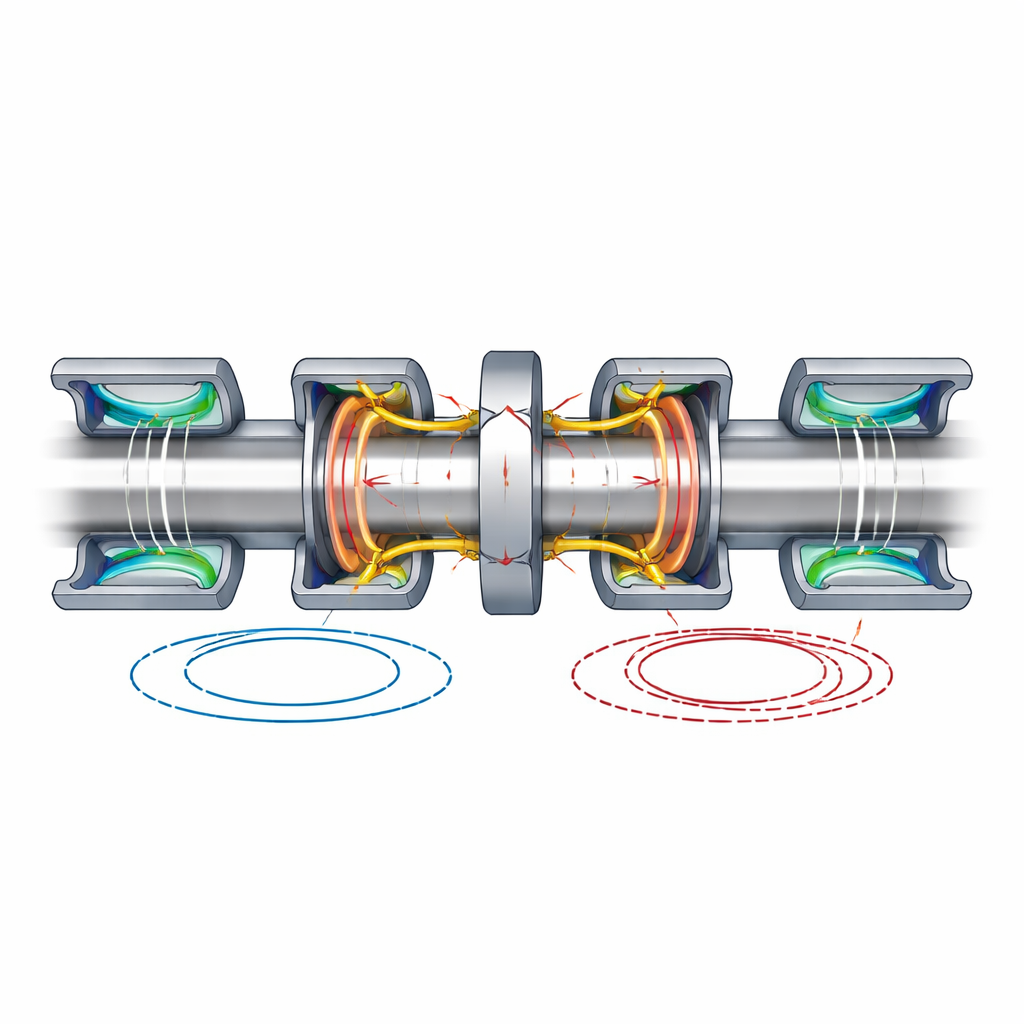

Om te begrijpen hoe deze pomp zich bij bedrijfssnelheid gedraagt, bouwen de auteurs een wiskundig model van het rotor–lager-systeem. Ze behandelen de as en waaier als een star lichaam dat in drie richtingen kan bewegen en in twee richtingen kan kantelen, terwijl de ondersteunende lagers in meer detail worden gemodelleerd. Voor de lagers berekenen ze hoe geperst water een steunende film rond de as en over de axiale kussens vormt, met behulp van een klassieke smeringsvergelijking die op een fijn rooster wordt opgelost. Tegelijk gebruiken ze Computational Fluid Dynamics om te simuleren hoe zeewater door de waaier en behuizing stroomt en om de fluctuerende hydraulische krachten te schatten die tijdens bedrijf op de rotor werken. Deze krachten worden vervolgens in het dynamische model ingevoerd om te zien hoe de rotor zich in de tijd daadwerkelijk beweegt.

Wat er gebeurt als aan de ontwerpknoppen wordt gedraaid

Met deze digitale proefopstelling onderzoekt het team hoe verschillende lager- en pomponderdelen de prestaties beïnvloeden. Ze bekijken eerst een configuratie met slechts twee glijlagers en constateren dat het linker lager vaak gevaarlijk dicht bij contact draait, met een extreem dunne waterfilm en onregelmatige, bijna chaotische bewegingen. Het toevoegen van een centraal glijlager, dat ook als een achterste slijtring fungeert, herverdeelt de belastingen en verbetert de omstandigheden in het linker lager. De auteurs variëren kenmerken zoals de breedte van de lagers, de aanwezigheid en grootte van een groef die water naar het linker lager voert, de diameter van het linker lager en details van de axiale lagergeometrie. In veel gevallen verbetert het vergroten van een parameter aanvankelijk de waterfilmdikte en stabiliteit, maar als die te ver wordt doorgevoerd treedt er plotseling een sprong op naar complexere, onstabiele bewegingen.

Waarom druk en balans zo belangrijk zijn

De studie benadrukt de cruciale rol van randvoorwaarden—in wezen de drukken aan de randen van de lagers, die met behulp van aanvullende leidingen kunnen worden geregeld. Bij gematigde toevoerdrukken heeft het linker lager een gezonde waterfilm, maar naarmate de externe druk verder wordt verhoogd, verandert het interne drukpatroon en neemt de draagcapaciteit van het lager juist af. De minimale film­dikte krimpt en de rotorbeweging kan chaotisch worden. De auteurs onderzoeken ook de effecten van onvermijdelijke rotor-onbalans, die in de loop van de tijd toeneemt door slijtage. Afhankelijk van de fase van deze onbalans ten opzichte van de hydraulische krachten kan dezelfde toename van onbalans ofwel de waterfilm licht verdikken ofwel leiden tot onveilige dunner wordende films en grote cirkelende bewegingen.

Ontwerp-lessen voor veiligere, kleinere pompen

Voor niet-technische lezers is de conclusie dat een compacte ontziltingspomp zowel krachtig als betrouwbaar kan zijn—maar alleen als de interne steunpunten zorgvuldig zijn afgesteld. Het werk toont aan dat de gedetailleerde vorm en het drukmilieu van de lagers sterk bepalen of de draaiende as zich in een kleine, stabiele baan nestelt of omslaat naar grillige bewegingen die metaal-op-metaal contact kunnen veroorzaken. Hoewel de directe koppeling tussen axiale en glijlagers in dit specifieke ontwerp met een star rotor beperkt is, kan het totale rotor–lager-systeem omslaan van ordelijk naar chaotisch gedrag wanneer ontwerpparameters voorbij bepaalde drempels worden getild. Door deze grenzen van tevoren in kaart te brengen, biedt de studie praktische richtlijnen om kleinere, efficiëntere hogedrukpompen te bouwen die schoon water blijven leveren zonder onverwachte uitval.

Bronvermelding: Sayed, H., El-Sayed, T.A. & Friswell, M.I. Nonlinear dynamics of reverse osmosis high pressure high speed centrifugal pumps. Sci Rep 16, 12043 (2026). https://doi.org/10.1038/s41598-026-38772-5

Trefwoorden: pompen voor omgekeerde osmose, rotordynamica, watergesmeerde lagering, stabiliteit van centrifugaalpompen, hydrodynamische smering
