Mechanische prestatie-simulatie en toepassing van een samengestelde zelfcentrerende schuif-looddemper

De stroom laten blijven lopen als de grond schudt

Hoogspanningsonderstations vormen de onzichtbare ruggengraat van ons moderne leven, stilletjes elektrische energie leidend zodat onze verlichting, ziekenhuizen en datacenters blijven werken. Veel van de hoge, porselein omhulde apparaten in deze terreinen zijn echter verrassend kwetsbaar bij aardbevingen. Dit artikel introduceert een nieuw type mechanische "schokdemper" — een Samengestelde Zelfcentrerende Schuif-Looddemper (ASSLD) — ontworpen om dergelijke apparatuur sterk schudden te laten doorstaan, gevaarlijke energie te dissiperen en zich daarna weer recht te zetten zodat de stroom snel hersteld kan worden.

Waarom hoge elektrische torens risico lopen

In onderstations staan apparatuur zoals porseleinen bliksemafleiders en transformatoren vaak meerdere meters hoog op slanke supports. Hun porseleinen behuizingen zijn bij normaal gebruik sterk maar barsten gemakkelijk bij zijwaartse schuddingen. Bestaande beschermingsmaatregelen — zoals rubberen lagers, kabeldemperwerk en afgestemde massa’s — kunnen krachten verminderen, maar hebben nadelen. Sommige vergroten de topuitslag zo sterk dat aansluitkabels worden overstretched; andere vertrouwen op complexe hydraulische onderdelen of zware massa’s die lastig na te monteren zijn. Een veelgebruikte oplossing, de schuif-looddemper, kan veel energie opnemen maar laat apparatuur na een zware beving vaak scheef staan omdat hij geen ingebouwde "zelfrechtende" eigenschap heeft.

Een nieuwe demper die terugveert naar het midden

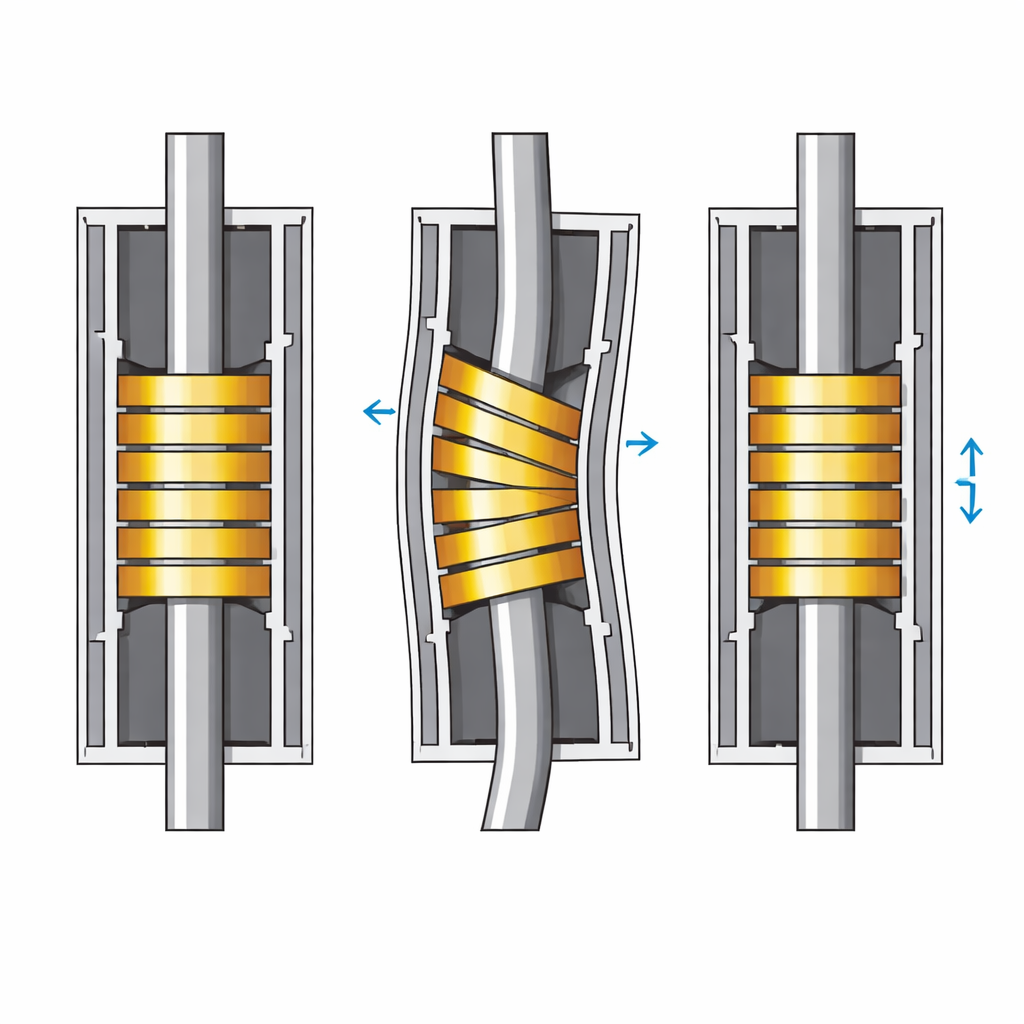

De ASSLD is ontworpen om de afweging tussen energiedissipatie en zelfcentrering op te lossen. In een stalen behuizing zijn zachte metalen ringen van lood rond een centrale staaf gestapeld. Tijdens schudden beweegt de apparatuur ten opzichte van het steunframe, waardoor het toestel in trek of druk komt te staan. De beweging schuift de loodringen, waardoor seismische energie in onschadelijke warmte wordt omgezet, terwijl de centrale staaf — gemaakt van een superelastische vormgeheugennmetaallegering (SMA) — uitrekt als een krachtige veer en het systeem weer naar zijn oorspronkelijke positie trekt zodra de beweging stopt. Meerdere concentrische ringen delen de belasting en kunnen fabrieksmatig nauwkeurig worden vervaardigd, waarmee rommelige plaatselijke gietwerkzaamheden met lood worden vermeden en de betrouwbaarheid op lange termijn verbetert.

Materialen en mechanisme aan de tand gevoeld

De onderzoekers karakteriseerden eerst de SMA-staven die de zelfcentrerende kern vormen. In laboratoriumtests met gecontroleerd heen- en weer rekken en indrukken toonden deze staven de kenmerkende "vlagvormige" respons van superelastische materialen: ze kunnen enkele procenten rek ondergaan, matige hoeveelheden energie dissiperen en toch het merendeel van hun oorspronkelijke lengte terugwinnen. Hoewel hun energiedissipatie op zichzelf bescheiden is, maakt hun terugveerkracht — vaak met herstelniveaus boven 80% — ze ideale partners voor loodringen, die uitstekend zijn in energie-absorptie maar slecht in terugveren. Aparte proeven aan samengestelde loodringdempers kwantificeerden hoe ringlengte en configuratie krachten, stijfheid en stabiliteit van energiedissipatie beïnvloeden, en leidden tot de uiteindelijke ASSLD-geometry.

Van testbankexperimenten naar computermodellen

Het volledige ASSLD-toestel werd vervolgens gebouwd en gecycled op een krachtige testmachine, waarbij werd getoond hoe het zich gedraagt bij toenemende verplaatsingen. Het gecombineerde systeem vertoonde zowel sterke energiedissipatie als gedeeltelijke zelfcentrering, met een equivalente demping die ruwweg verdubbelde ten opzichte van alleen SMA-staven en residuele verplaatsingen veel kleiner dan die van zuivere looddempers. Om prestaties onder veel scenario’s te voorspellen ontwikkelden de auteurs gedetailleerde computermodellen met het ABAQUS eindige-elementenplatform. Ze verbeterden bestaande SMA-modellen door speciale elastische "filamenten" in te bedden om beter asymmetrie tussen trek en druk vast te leggen, evenals het vermogen van het materiaal om zich na cyclische belasting te resetten. Hoewel het model nog steeds bepaalde lage-spannings-effecten idealiseert, kwam het binnen de ingenieurstoleranties overeen met experimenten voor de matige en grote vervormingen die typisch zijn voor aardbevingen.

Een bliksemafleider in de praktijk beschermen

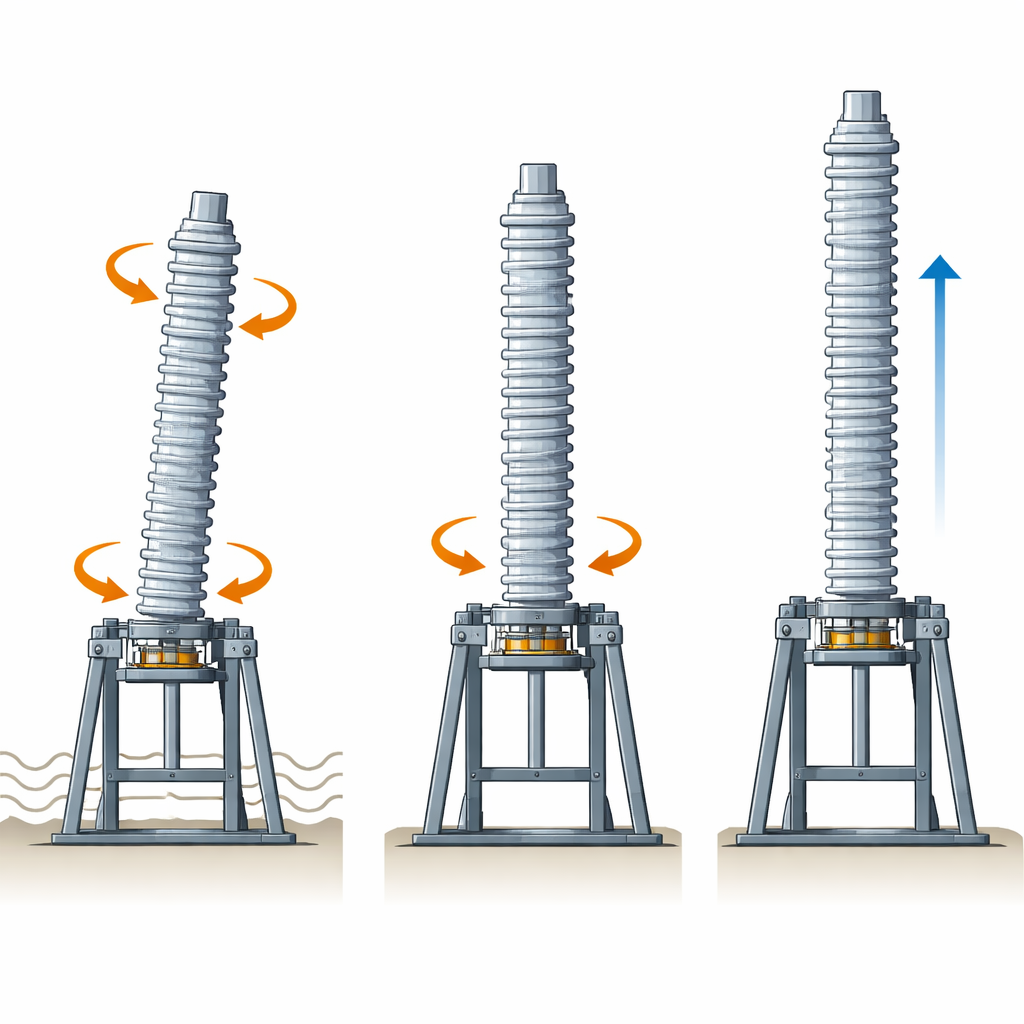

Om te zien wat de nieuwe demper in de praktijk kan doen, simuleerde het team een 500 kV bliksemafleider — een hoge porseleinen kolom met metalen fittingen bovenop — gemonteerd op een stalen frame, zowel met als zonder ASSLD-eenheden rond de basis. Ze onderwierpen de virtuele constructie aan negen aardbevingsopnamen, inclusief gestandaardiseerde ontwerpmoties en historische gebeurtenissen zoals de El Centro- en Landers-aardbevingen. Met ASSLD’s in positie daalden de spanningen in het porselein aanzienlijk en werden de piekversnellingen aan de bovenzijde van de apparatuur met ongeveer 13% tot 38% verminderd, waarmee veiligheidsmarges werden verbeterd die anders onvoldoende zouden zijn bij zwaardere schudden. In de meeste gevallen verminderde ook de zijwaartse verplaatsing aan de top met ongeveer 11%, hoewel bij enkele smalbandige kunstmatige moties de extra flexibiliteit de uitslag iets vergrootte — een aanwijzing dat geen enkele demper universeel voordelig is bij elke mogelijke grondbewegingsvorm.

Wat dit betekent voor toekomstige elektriciteitsnetten

Voor een niet-specialist is de belangrijkste uitkomst dat de ASSLD zich gedraagt als een slimme schokdemper voor kritieke nethardware: hij absorbeert grote hoeveelheden aardbevingsenergie terwijl hij zijn best doet de apparatuur weer recht te trekken zodra het schudden stopt. In vergelijking met traditionele apparaten biedt hij tot ongeveer 45% meer energiedissipatie en aanzienlijk betere recentring, wat schade kan verminderen, inspectietijden kan verkorten en het herstel na een beving kan versnellen. Hoewel de exacte prestaties afhangen van temperatuur en het frequentie-inhoud van lokale aardbevingen, toont dit werk een duidelijke weg naar robuustere onderstations die beter in staat zijn het licht aan te houden als de aarde beweegt.

Bronvermelding: Liu, H., Chen, Q., Gao, Y. et al. Mechanical performance simulation and application of assembled self-centring shear lead damper. Sci Rep 16, 12683 (2026). https://doi.org/10.1038/s41598-026-38631-3
