Een dataset van gemeten bewerkingsafwijkingen van compressorrotorbladen

Waarom kleine bladenfouten ertoe doen

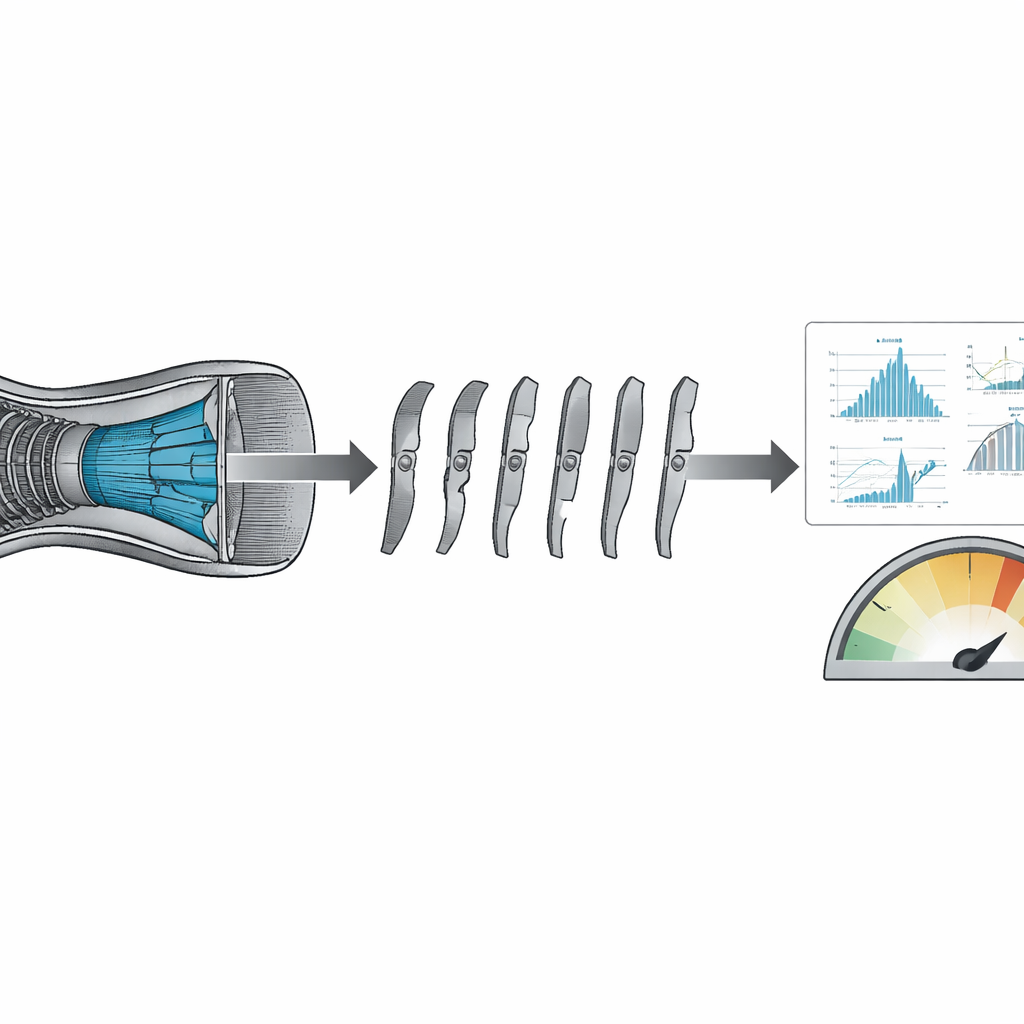

Een moderne straalmotor steunt op rijen ingewikkeld gevormde metalen bladen die de instromende lucht samenpersen in de compressor. Zelfs met geavanceerde bewerking komt elk blad lichtelijk af van het ontwerp. Deze kleine geometrische imperfecties kunnen de efficiëntie en veiligheidsmarges van een motor beïnvloeden, maar ingenieurs hadden verrassend weinig real-world gegevens over hoe bladen daadwerkelijk van elkaar verschillen. Dit artikel presenteert een zeldzame, openbaar gedeelde dataset die die afwijkingen in detail vastlegt, en ontwerpers een steviger feitelijke basis geeft om motorprestaties en risico’s te voorspellen.

Van ideale vormen naar echte onderdelen

In theorie heeft elk compressorblad een nauwkeurig getekende vorm die bepaalt hoe het de lucht moet geleiden. In de praktijk is het moeilijk om harde titaanlegeringen in deze complexe driedimensionale vormen te frezen op vijfassige machines. Snijkrachten, trillingen en gereedschapslijtage laten allemaal kleine fouten achter in blad­dikte, rand­scherpte en torsie. Wanneer honderden vrijwel identieke bladen worden gemonteerd, tellen deze kleine verschillen op en verschuiven ze het gemiddelde gedrag van de compressor en vergroten ze de spreiding tussen het beste en het slechtste gedrag. Die spreiding, of prestatie­variatie, is cruciaal voor de veiligheid omdat ze bepaalt hoe dicht een motor bij stall- of surge‑limieten kan opereren.

Waarom aannames niet genoeg zijn

Om te schatten hoe zulke variaties de stroming beïnvloeden, gebruiken ingenieurs onzekerheidskwantificering, waarbij ze aan elke geometrische afwijking een kansverdeling toekennen en vervolgens simuleren hoe die willekeurige ingangen door de compressor worden doorgegeven. Tot nu toe hebben de meeste studies simpelweg aangenomen dat bladafwijkingen de bekende belvormige, of Gaussische, verdeling volgen. Een groeiend aantal verspreide metingen suggereert al dat dit vaak niet klopt: sommige afwijkingen zijn scheef naar één kant, andere tonen twee pieken of complexere patronen. Als de veronderstelde wiskundige vorm van de variatie niet overeenkomt met de realiteit, kunnen voorspellingen van efficiëntie, drukstijging en stabiliteitsmarges misleidend zijn, vooral bij de beoordeling van zeldzame maar kritieke extreme gevallen.

Wat deze dataset bevat

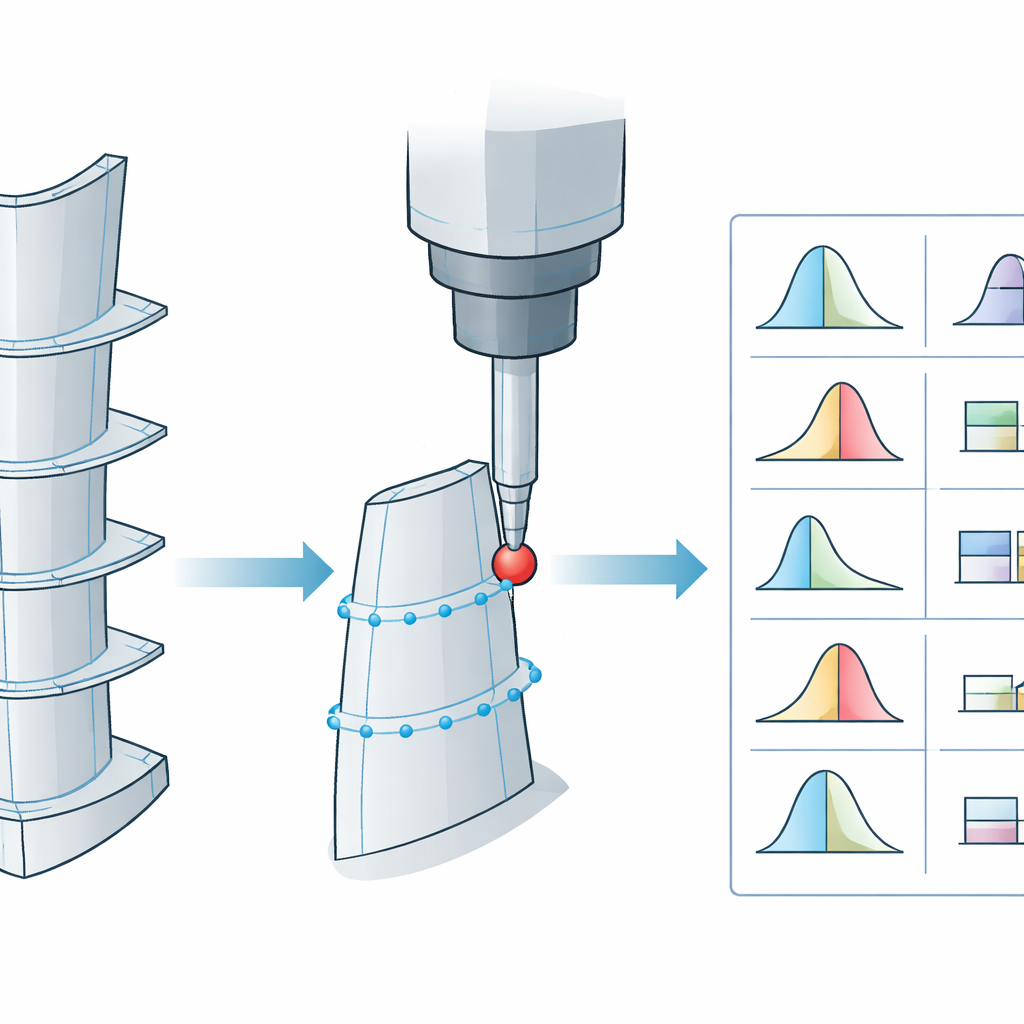

De auteurs dichten een belangrijke lacune door 100 echte compressorrotorbladen te meten, elk virtueel in 13 gelijk verdeelde secties van wortel tot tip opgesneden. Voor iedere sectie halen ze zeven praktische grootheden die aangeven hoe het werkelijke blad van het ontwerp afwijkt: de kromming van voor- en achterrand, de maximale dikte, de koordlengte van voor- naar achterzijde, de gedetailleerde profielafwijkingen aan druk- en zuigzijde, en de draaingshoek die bepaalt hoe het blad de instromende lucht ontmoet. In totaal bevat de dataset 9.100 numerieke waarden, allemaal verzameld met een coördinatenmeetmachine die driedimensionale puntenwolken langs het bladoppervlak registreert en die vervolgens verwerkt tot de technische parameters die op productietekeningen worden gebruikt.

Patronen verborgen in de cijfers

Met deze schat aan gegevens onderzoekt het team zowel hoe afwijkingen veranderen van wortel naar tip als hoe hun kansvormen zich gedragen. Sommige trends zijn intuïtief: bepaalde fouten nemen toe waar het blad dikker is of lastiger te bewerken, en wortel- en tipregio’s vertonen doorgaans grotere moeilijkheden en spreiding. Maar de kansverdelingen zelf zijn opvallend divers. Slechts enkele metingen van de achterrandradius benaderen een Gaussische curve. De maximale dikte toont vaak scheve of zelfs tweepiekige patronen. Oppervlakteprofielafwijkingen kunnen in verschillende secties klokvormig, scheef of multimodaal zijn, en de algehele torsiefouten wijken meestal af van een Gaussiaans beeld. De auteurs bevestigen ook dat een staalgrootte van 100 bladen ruimschoots voldoende is voor robuuste statistiek: boven ongeveer 40 bladen veranderen de geschatte gemiddelden en spreidingen nauwelijks meer, overeenkomstig eerdere studies over de minimale data die nodig zijn voor betrouwbare onzekerheidsanalyse.

Een nieuwe feitelijke basis voor veiligere motoren

In toegankelijke bewoordingen vervangt dit werk giswerk over bladafwijkingen door bewijs. Door gedetailleerde metingen van wortel tot tip op een omvangrijke serie echte compressorbladen uit te voeren en de gegevens open te delen, laten de auteurs zien dat veel bewerkingsafwijkingen zich niet gedragen als de eenvoudige belkrommen die vaak in ontwerptools worden aangenomen. Toekomstige simulaties en ontwerpoptimalisaties kunnen nu hun onzekerheidsmodellen rechtstreeks baseren op deze gemeten verdelingen, waardoor realistischere voorspellingen ontstaan van hoe compressoren presteren over een vloot. Uiteindelijk maakt dat het eenvoudiger om bladen en toleranties te ontwerpen die motoren efficiënt, robuust en veilig ver van hun grenzen houden.

Bronvermelding: Gao, L., Dan, Y., Wang, H. et al. A dataset of measured machining deviations of compressor rotor blades. Sci Data 13, 462 (2026). https://doi.org/10.1038/s41597-026-06846-8

Trefwoorden: compressorbladen, productieafwijkingen, kwantificering van onzekerheid, aero-motoren, geometrische toleranties
