De vlakke banden van magisch-hoekgrafeen gevangen in beelden, hervormd door interacties

Waarom gedraaide koolstoflagen ertoe doen

Stapel twee atomaire dunne koolstoflagen op elkaar, draai ze met precies de juiste kleine hoek en de elektronen gedragen zich op verbazingwekkende manieren, wat kan leiden tot isolatie, magnetisme en zelfs supergeleiding. Dit materiaal, genoemd magisch-hoek gedraaid bilayer-grafeen, fascineert fysici al jaren — maar ze konden niet rechtstreeks zien hoe de toegestane energieniveaus van de elektronen zijn gerangschikt. Dit artikel rapporteert de eerste scherpe ‘‘momentum-ruimte’’ beelden van die energieniveaus, en laat zien dat dieselde elektronen zowel licht en lenig als zwaar en traag kunnen optreden, afhankelijk van hoe ze bewegen. Die dubbele persoonlijkheid helpt vele raadselachtige experimenten aan dit materiaal te verklaren en wijst op nieuwe manieren om kwantumfasen van materie te ontwerpen.

Een nieuw soort kwantummicroscoop

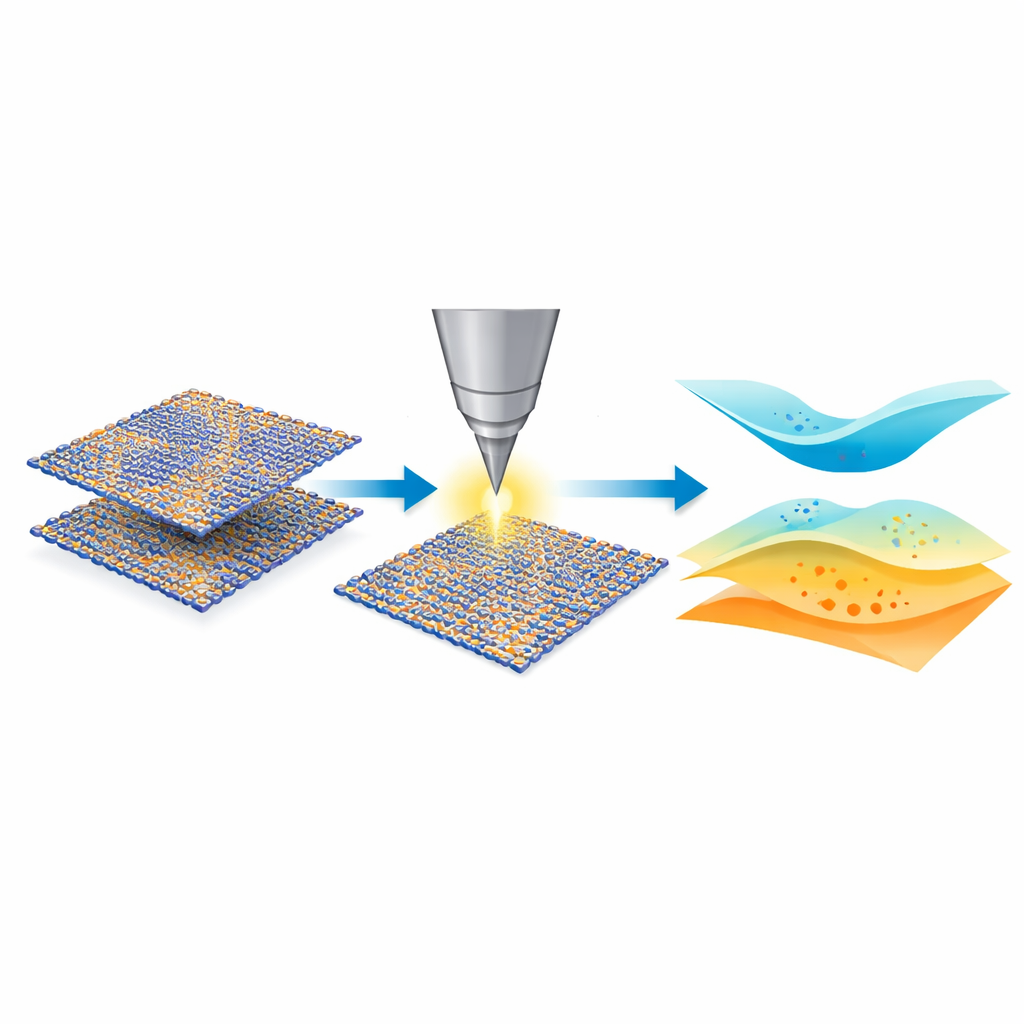

De onderzoekers gebruiken een instrument dat een kwantum-twistmicroscoop wordt genoemd, dat ideeën uit tunnelingmicroscopen en hoek-resolved foto-emissie combineert, maar in een compacte cryogene opstelling. Een enkele laag grafeen is op een beweegbare tip gemonteerd en wordt zeer dicht bij een monster van gedraaid bilayer-grafeen gebracht, gescheiden door een ultradunne isolatielaag. Door de tip zachtjes te roteren scant het team effectief door verschillende elektronenmomenten in het monster, terwijl het wijzigen van de spanning tussen tip en monster de energieniveaus van beschikbare elektronische toestanden onthult. Deze opstelling stelt hen in staat een gedetailleerde kaart te bouwen van de energiebanden die elektronen kunnen bezetten, met uitzonderlijk fijne resolutie in zowel energie als momentum — iets waar conventionele technieken in dit systeem moeite mee hebben gehad.

Van gewone vlakke banden naar door interacties gevormde banden

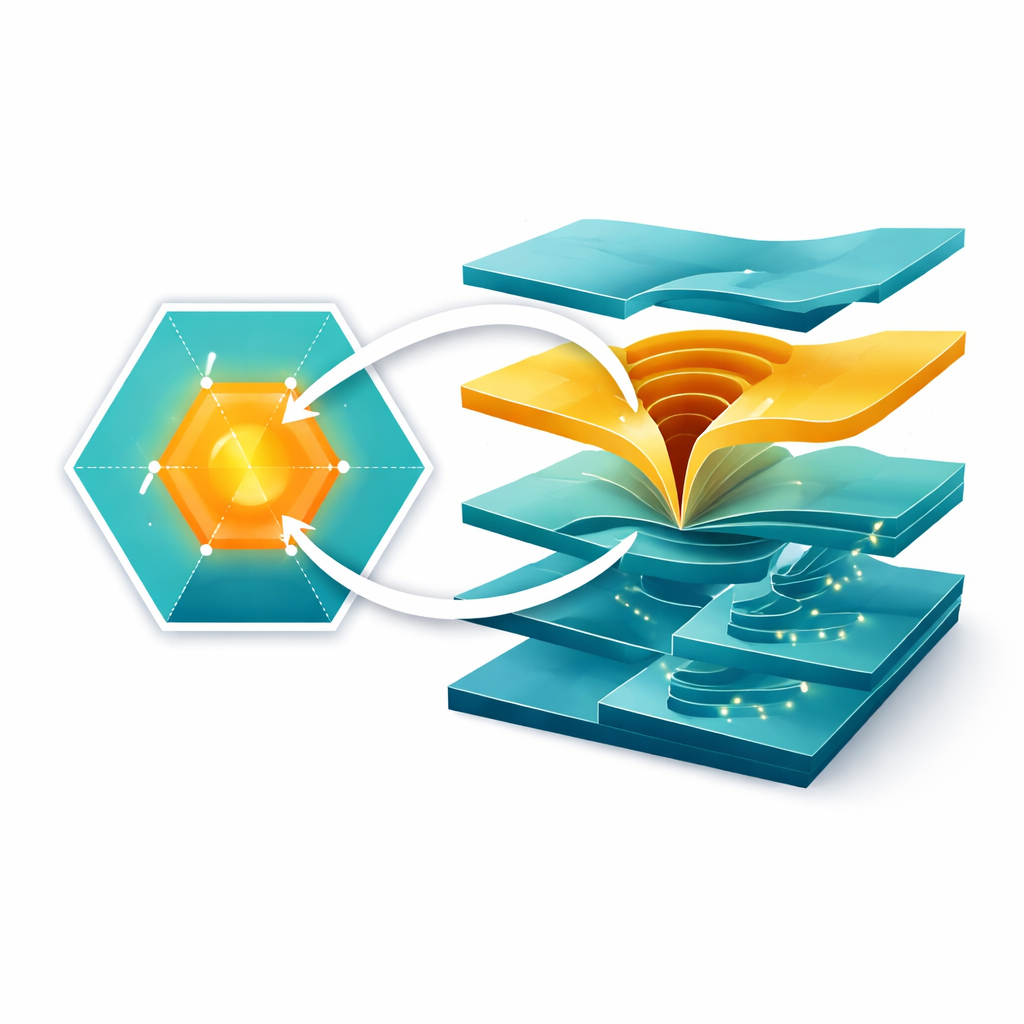

De auteurs kijken eerst naar een monster dat iets van de magische hoek af is gedraaid. Daar vinden ze dat de gemeten banden goed overeenkomen met een standaard, niet-interactieve theorie: de banden tonen bekende kegelachtige kruisingen (Dirac-punten) en bescheiden afgevlakte gebieden, zoals verwacht wanneer twee grafeenlagen eenvoudig over elkaar worden gelegd. Wanneer ze naar het gebied van de echte magische hoek gaan, verandert de bandstructuur echter dramatisch. Over het grootste deel van de momentumruimte worden de laag-energiebanden extreem vlak en gescheiden door een aanzienlijke bandopening, wat betekent dat elektronen daar gedragen alsof ze zeer zwaar en gelokaliseerd zijn. Alleen nabij een speciaal momentum dat het centrum (Γ) wordt genoemd, blijven de banden sterk gekromd en zonder gap, wat wijst op lichte, mobiele elektronen. Met andere woorden: in plaats van één uniforme vlakke band herbergt het materiaal een lappendeken van zwaar en licht gedrag gekoppeld aan verschillende bewegingswijzen van elektronen.

Hoe het vullen van de banden het landschap hervormt

Vervolgens bestudeert het team wat er gebeurt als ze elektronen toevoegen of verwijderen — in feite het draaien aan een onzichtbare knop die de vulling van de banden afstelt. Bij de meeste vullingen liggen twee ultravlakke banden symmetrisch rond de Fermi-energie, het niveau tot waar elektronenstaten bezet zijn. Wanneer elektronen worden toegevoegd of verwijderd verschuiven deze vlakke banden bijna rigide in energie, maar de toestanden nabij het centrum van de momentumruimte reageren anders. Die centrale toestanden, geassocieerd met lichte elektronen, bewegen in energie op een manier die de bandstructuur rond het centrum uitrekt, omdat de toegevoegde lading zich voornamelijk ophoopt in gelokaliseerde regio’s elders en het interne elektrische (Hartree) potentiaal verandert. De onderzoekers observeren ook dat de zware, vlakke-band toestanden een reeks trapachtige ‘‘cascades’’ ondergaan wanneer de vulling langs elke gehele waarde passeert, terwijl de lichte, centrumtoestanden herhaaldelijk van de Fermi-energie weg en er weer naartoe bewegen — een gedrag dat bekend staat als Dirac-revival. Hun metingen suggereren dat deze revivals voortkomen uit lading die heen en weer wordt geschoven tussen lichte en zware sectoren, niet alleen tussen interne ‘‘smaken’’ van elektronen zoals eerder gedacht.

Een verborgen mode in de zware sector

Buiten het hervormen van de bekende banden toont de data een onverwachte, aanhoudende excitatie op ongeveer 15 millielectronvolt van het Fermi-niveau aan zowel de elektron- als de holzijde. Deze eigenschap verschijnt alleen in de momentumregio’s waar elektronen zwaar en vlakbandachtig zijn, en de energie verandert nauwelijks als het materiaal wordt gedopeerd. Hij duikt op op wijd uiteenliggende plekken over het apparaat en in verschillende monsters, maar komt niet overeen met verwachtingen van eenvoudige rek of bestaande theoretische modellen. Die robuustheid wijst op een nieuwe collectieve mode of interne graad van vrijheid gekoppeld aan de zware elektronen, die belangrijk kan zijn om de sterk gecorreleerde en mogelijk supergeleidendende toestanden van het materiaal te begrijpen.

Wat dit betekent voor vreemde elektronen

Door rechtstreeks in beeld te brengen hoe energiebanden afhangen van elektronenmomentum en vulling, verduidelijkt dit werk de lang bediscussieerde ‘‘dubbele aard’’ van elektronen in magisch-hoek grafeen. Dieselde vlakke banden huisvesten zowel lichte, uitgebreid gedragen ladingsdragers als zware, gelokaliseerde exemplaren, maar in verschillende regio’s van momentumruimte. Hun ongelijke reactie op interne elektrische krachten en toegevoegde lading produceert op natuurlijke wijze banduitrekking, cascades en Dirac-revivals die in eerdere experimenten zijn waargenomen. De bevindingen ondersteunen theoretische beelden die het systeem behandelen als een soort topologisch heavy-fermion of Mott-achtig semimetal, terwijl ze ook een nieuwe onverklaarde laag-energie excitatie blootleggen. Breder gezien opent de hier gedemonstreerde kwantum-twistmicroscoop een krachtig venster op kwantummaterialen waarvan de delicate bandstructuren tot nu toe voor het zicht verborgen waren.

Bronvermelding: Xiao, J., Inbar, A., Birkbeck, J. et al. Imaging the flat bands of magic-angle graphene reshaped by interactions. Nature 653, 68–75 (2026). https://doi.org/10.1038/s41586-026-10378-x

Trefwoorden: magisch-hoek grafeen, vlakke banden, kwantum-twistmicroscoop, sterk gecorreleerde elektronen, zware fermions
