Superresolutie-afbeelding van objecten met beperkte grootte

De kleine wereld scherper zien

Moderne microscopen hebben ons in staat gesteld in cellen, virussen en nanotechnologie te kijken, maar ze stuiten nog altijd op een hardnekkige barrière die bekendstaat als de diffractiegrens, die details kleiner dan ongeveer de halve golflengte van licht doet vervagen. Dit artikel toont aan dat door een slimme manier van lichtverwerking wetenschappers voorbij die lang bestaande grens kunnen komen zonder speciale kleurstoffen, nabijveldsondes of exotische trucjes — wat de weg opent naar scherpere beelden van kleine objecten in de fysica, scheikunde, materiaalkunde en zelfs milieu-onderzoek.

Waarom scherpte een natuurlijke grens heeft

Meer dan een eeuw lang is de resolutie van gewone lichtmicroscopen bepaald door de ideeën van Abbe, Helmholtz en Rayleigh: ongeacht hoe perfect de lenzen zijn, verdwijnen details veel kleiner dan ruwweg de halve golflengte van licht in een waas. Dit is geen absolute fysieke muur, maar wel een zeer praktische beperking voor standaardinstrumenten. Veel recente “superresolutie”-methoden doorbreken deze grens, maar ze vertrouwen meestal op fluorescerende labels, nabijveldscans of gestructureerde belichting die experimenten compliceren en gevoelige monsters kunnen verstoren. De auteurs benaderen het probleem opnieuw vanuit informatie-theorie, waarbij een beeldvormingssysteem wordt gezien als een kanaal dat informatie van object naar detector vervoert, en ze vragen: hoeveel detail kunnen we terugvinden als we alleen aannemen dat het object binnen een klein gebied in de ruimte past?

Een nieuwe manier om te gebruiken wat we al weten

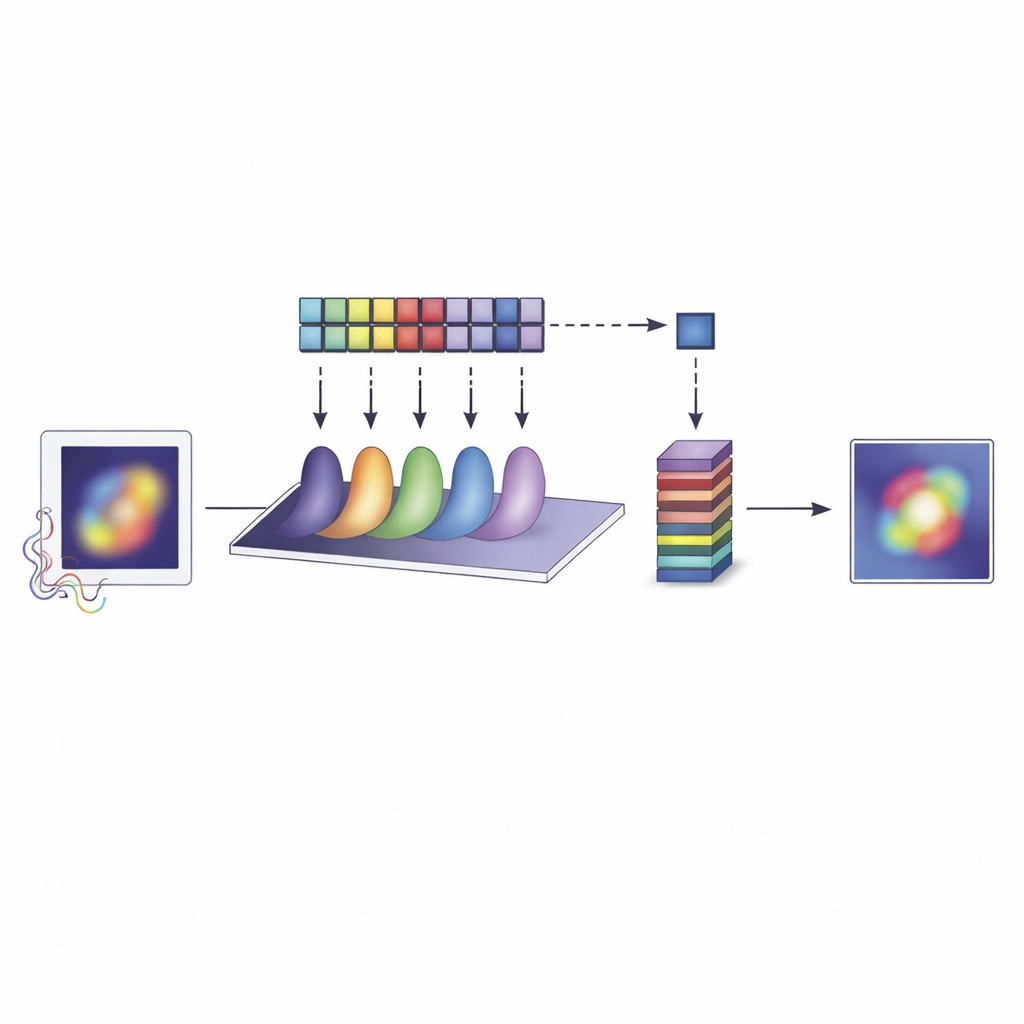

Het centrale idee is verrassend eenvoudig: als je weet dat alles wat van belang is binnen een piepkleine zone ligt — kleiner dan een golflengte licht — wordt het in principe mogelijk om kenmerken veel fijner dan de diffractiegrens te reconstrueren. Het team bouwt voort op een wiskundige familie functies die Slepian–Pollak-modi worden genoemd en die efficiënt elk patroon beschrijven dat aan een beperkt gezichtsveld is gebonden. In plaats van te proberen direct een beeld te vormen, meet hun methode, beperkt-grootte-object-microscopie (LSOM) genoemd, hoe sterk het door het object verstrooide licht elke van deze modi exciteert. Door zorgvuldig een eindige set modi-“gewichten” terug te winnen, kunnen ze het nabijveldpatroon van licht rond het object opnieuw opbouwen met veel hogere details dan conventionele beeldvorming zou suggereren.

Verwacht licht veranderen in een scherp beeld

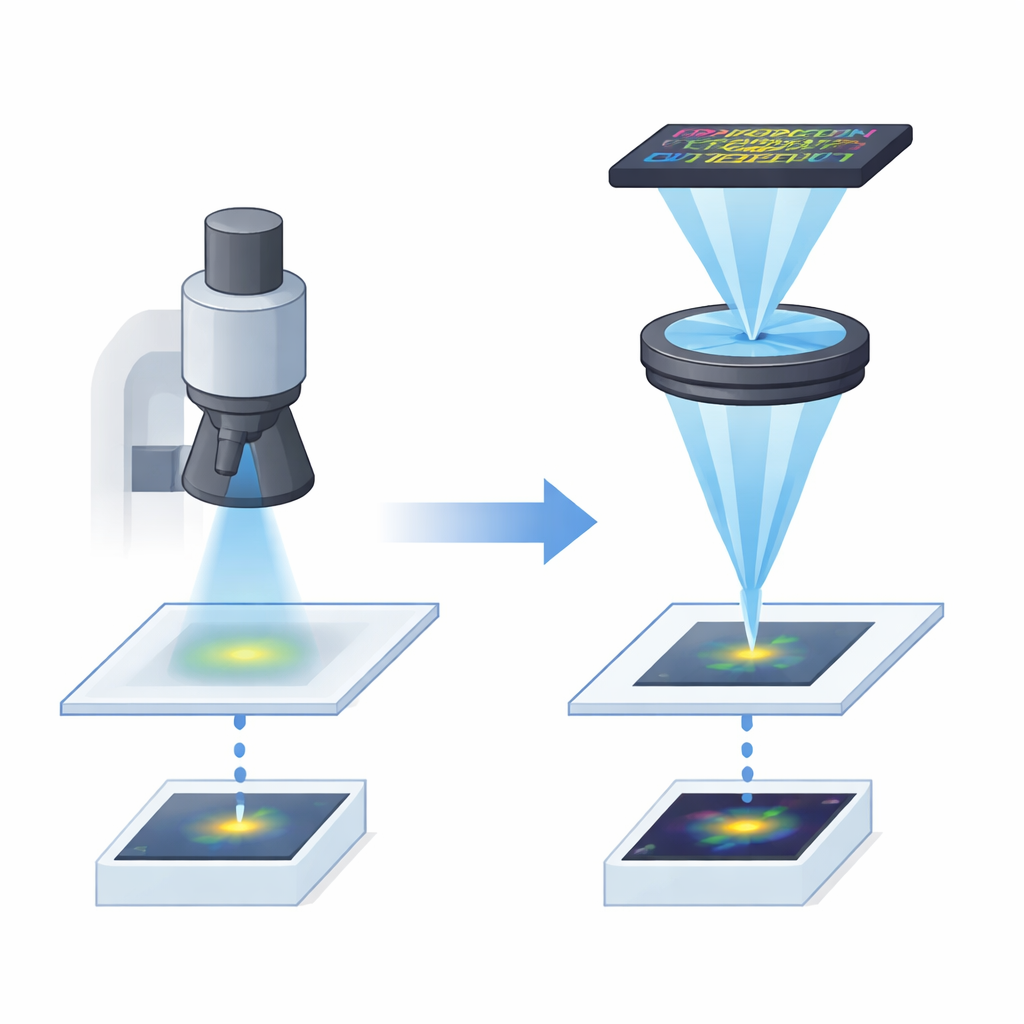

Om dit in het laboratorium werkbaar te maken, ontwierpen de onderzoekers een microscoop die elke Slepian–Pollak-modi bijna als een afzonderlijk communicatiekanaal behandelt. Een nanopartikel op een saffierkubus wordt verlicht zodat het coherent licht verstrooit, dat wordt verzameld door een hoogwaardige objectieflens. In het vlak waar de lens verschillende lichthoeken focust, fungeert een programmeerbaar digitaal micromirrorapparaat als een herconfigureerbaar masker dat één modus per keer kan uitkiezen en met een sterke referentiemodus kan laten interfereren. Door door aangepaste maskerpatter­nen te cyklen en het resulterende licht met een camerapixel op te nemen die als gevoelige single-pixeldetector fungeert, meet het systeem zowel de sterkte als de fase van elke modus. Een zorgvuldig gekalibreerde wiskundige filter compenseert vervolgens imperfecties in de optiek en zet deze metingen om in nauwkeurige modekoëfficiënten.

De diffractiegrens in de praktijk voorbij

Met deze opstelling beeldde het team platina- en goudnanodeeltjes met uiteenlopende vormen en afmetingen af, allemaal beperkt tot regio’s kleiner dan 0,8 keer de gebruikte golflengte. Ze reconstrueerden beelden met slechts een bescheiden aantal modi — 13 voor tweedimensionale vormen en 6 voor eendimensionale lijnen — en behaalden toch effectieve resoluties tot wel een zevende tot een achtste van de golflengte, ruim voorbij de gebruikelijke diffractiegrens. Onafhankelijke controles bevestigden deze prestatie: de puntspreidingsfunctie van het systeem was meerdere malen smaller dan die van een standaardmicroscoop, een nanoschaal “Siemens-ster”-testpatroon toonde duidelijk gescheiden details op λ/7-afstand, en de teruggewonnen modekoëfficiënten kwamen nauwkeurig overeen met numerieke simulaties, zelfs voor zwakke, hoge-orde modi.

Wat deze doorbraak betekent

De studie toont aan dat diepe superresolutie-afbeelding mogelijk is in het verre veld, zonder labels of gestructureerde belichting, als we een enkel eenvoudig voorafgaande weten benutten: dat het object een beperkt gebied beslaat. Voor geïsoleerde nano-objecten — zoals ontworpen nanodeeltjes, nanodraden of kleine verontreinigingen in lucht of water — is dit vaak een zeer natuurlijke aanname. Omdat LSOM kan worden geïmplementeerd door een relay en programmeerbaar masker aan een conventionele microscoop toe te voegen, biedt het een praktische route naar scherpere beeldvorming in veel laboratoria. Buiten microscopie kan dezelfde benadering om fijn gedetailleerde lichtpatronen te herstellen de precisie van metingen in metriek, spectroscopie en optische ranging verbeteren en zo wetenschappers en ingenieurs helpen de nanoschaalwereld met ongekende helderheid te zien en te meten.

Bronvermelding: Chang, T., Adamo, G. & Zheludev, N.I. Super-resolution imaging of limited-size objects. Nat. Photon. 20, 421–427 (2026). https://doi.org/10.1038/s41566-025-01839-2
