Clear Sky Science
Op bewijs gebaseerde, jargonarme uitleg

Clear Sky Science · nl

Cation–polymeer interacties drijven wateruitdrijving en krimping bij n-type ladder organische gemengde geleiders

· Terug naar het overzicht

Waarom deze krimpende kunststof ertoe doet

Elektronica die communiceren met levende weefsels, hernieuwbare energie opslaan of licht op commando buigen, vertrouwen steeds vaker op speciale kunststoffen die zowel ionen als elektronen geleiden. Dit artikel belicht een verrassend gedrag in één zo’n kunststof: onder bepaalde omstandigheden krimpt het materiaal juist en perst het water eruit wanneer er meer lading wordt toegevoegd. Inzicht in dit tegenintuïtieve effect kan ingenieurs helpen om stabielere bio-elektronische apparaten en nieuwe soorten instelbare optische oppervlakken te ontwerpen.

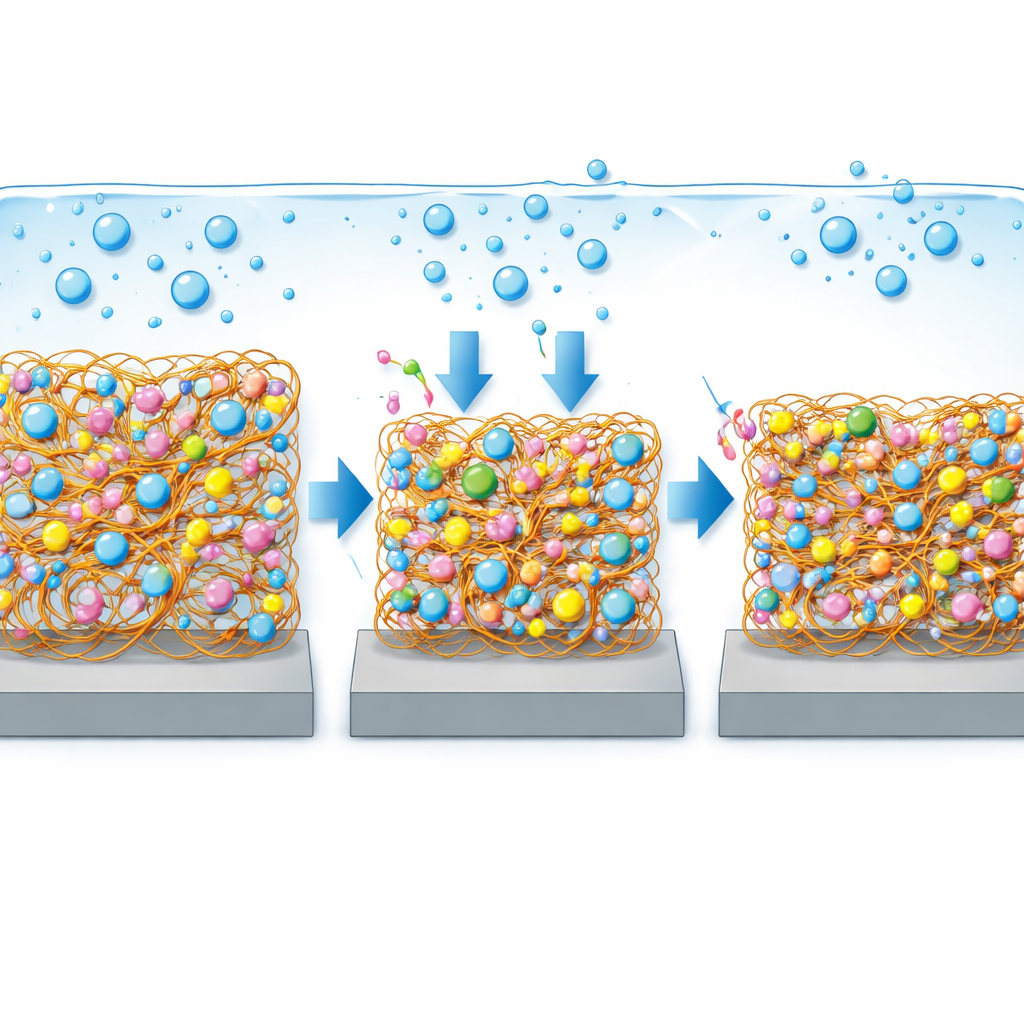

Figure 1. Hoe bijzondere ionen een kunststoffilm eerst doen opzwellen en vervolgens doen krimpen door water eruit te persen wanneer deze elektrische lading draagt.
Figure 1. Hoe bijzondere ionen een kunststoffilm eerst doen opzwellen en vervolgens doen krimpen door water eruit te persen wanneer deze elektrische lading draagt.

Kunststoffen die op twee manieren geleiden

De meeste alledaagse kunststoffen zijn elektrische isolatoren, maar een groeiende klasse materialen kan zowel elektronen als geladen deeltjes, of ionen, verplaatsen. Deze gemengde geleiders zijn essentieel voor apparaten zoals organische elektrochemische transistoren die in medische sensoren, zachte actuatoren en energieopslag worden gebruikt. Wanneer ze werken in zout water, dringen ionen uit de vloeistof het polymeer binnen, nemen daarbij water mee en veroorzaken dat het materiaal opzwelt. Opzwellen wordt al lang gezien als een noodzakelijk onderdeel van hoe deze apparaten functioneren, maar de precieze relatie tussen ionopname, waterverplaatsing en de structuur van het polymeer was onduidelijk.

Een polymeer dat slanker wordt bij lading

De onderzoekers bestudeerden een bekend elektronen-geleidende polymeer genaamd BBL, dat een stijve, ladderachtige ruggengraat heeft en geen zijketens. Ze vergeleken het gedrag van BBL in oplossingen met natriumionen met oplossingen met ammoniumionen, die waterstofbruggen kunnen vormen. Met een gevoelige kwartstechniek en atomaire krachtmicroscopie terwijl het materiaal elektrisch werd geladen, ontdekten ze dat in natriumsaltoplossing het polymeer gewoon massa en dikte won naarmate er meer lading werd geïnjecteerd. In ammoniumzoutoplossing echter nam de massa en dikte eerst toe en daalde vervolgens scherp bij hogere ladingsniveaus, wat aangeeft dat de film krimpte terwijl hij toch lading bleef opnemen.

Water eruit in plaats van ionen

Om te achterhalen wat het polymeer verliet, gebruikte het team operando deuterium kernspinresonantie, die zwaar water gevangen in geordende polymeergebieden kan onderscheiden van water in de omringende vloeistof. Tijdens elektrische cycli in ammoniumoplossing nam het signaal van geconfineerd water toe bij lage lading en daalde het vervolgens met ongeveer een derde bij hogere lading, wat nauw overeenkomt met het verlies aan massa en dikte. In natriumoplossing vlakte het signaal van het geconfineerde water juist af in plaats van te dalen. Deze resultaten tonen aan dat in het ammoniumgeval het polymeer bij hoge ladingsniveaus water uitdrijft, niet de ionen. De gegevens suggereren ook dat de hydratatieschil rond de ionen instort, zodat ionen in de film blijven maar minder watermoleculen meedragen.

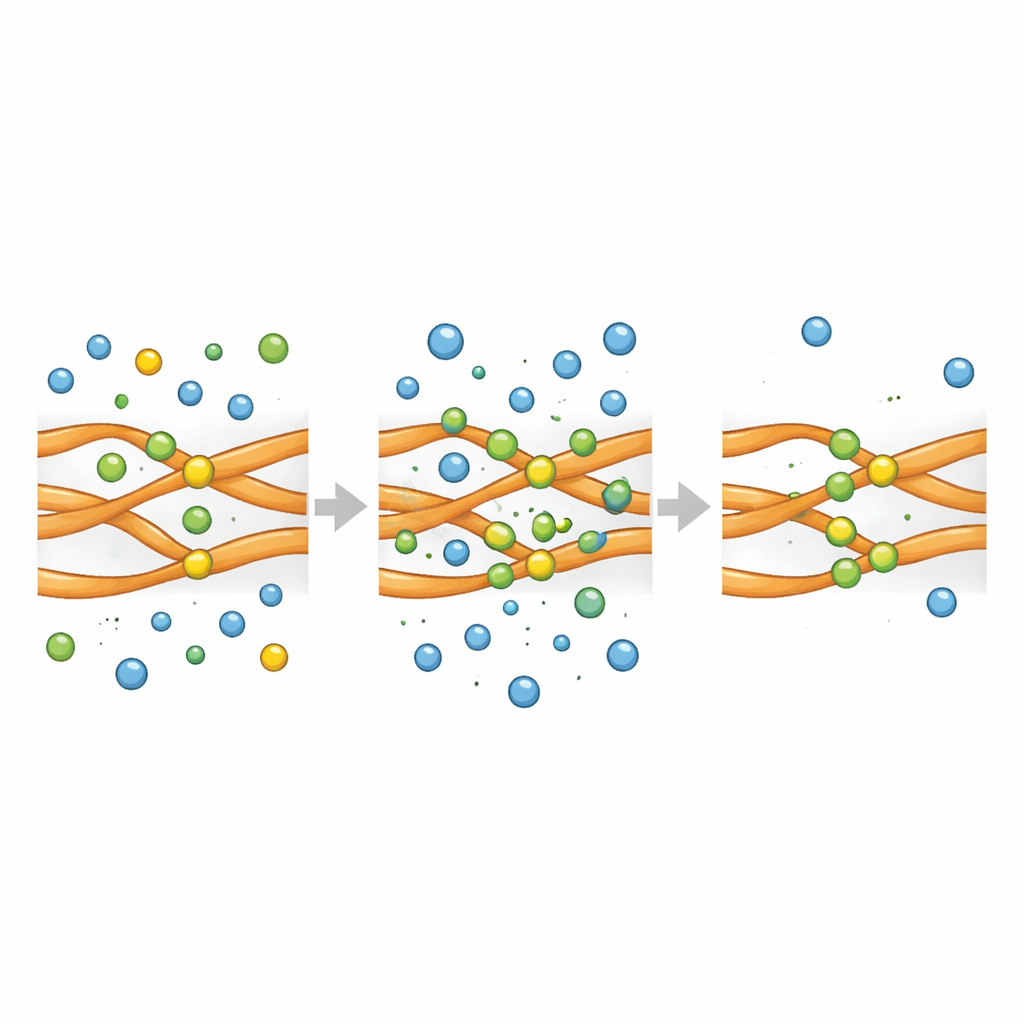

Figure 2. Close-up van ionen die zich vasthechten aan polymeerketens, ze naar elkaar toe trekken en water wegduwen naarmate de lading toeneemt.
Figure 2. Close-up van ionen die zich vasthechten aan polymeerketens, ze naar elkaar toe trekken en water wegduwen naarmate de lading toeneemt.

Hoe plakkerige ionen de ladingsstroom veranderen

Verdere metingen onderzochten hoe deze ionen met de polymeer­ruggengraat interageren. Infraroodspectroscopie toonde dat een karakteristieke trilling geassocieerd met carbonyl- en iminegroepen bij lagere voltages verschijnt in ammoniumoplossing dan in natriumoplossing, wat wijst op sterke waterstofbruggen en gedeeltelijke protonering tussen ammonium en de BBL-keten. Terahertz-spectroscopie liet zien dat naarmate deze interactie sterker wordt, ladingen meer gelokaliseerd raken en hun effectieve mobiliteit daalt, wat verklaart waarom de algehele geleidbaarheid eerst piekt en vervolgens afneemt bij toenemende lading. Computersimulaties ondersteunden dit beeld en toonden aan dat ammoniumionen meer en sterkere contacten met het polymeer vormen dan natrium, en suggereren dat zulke netwerken de verdrijving van waterlagen tussen ketens kunnen bevorderen.

Slimmere zachte elektronica ontwerpen

Door systematisch de waterstofatomen op ammonium te vervangen door methylgroepen, lieten de auteurs zien dat alleen ionen die waterstofbruggen kunnen vormen hetzelfde waterverlies en dezelfde krimp veroorzaken, en dat het begin van dit effect correleert met hoe sterk elk ion waterstofbruggen kan doneren. Dit verbindt de microscopische chemie van ion–polymeer interacties met de macroscopische veranderingen in volume en geleidbaarheid. De studie concludeert dat een netwerk van waterstofbruggen tussen bepaalde kationen, water en de polymeer­ruggengraat de wateruitdrijving en krimp bij hoge ladingsniveaus aandrijft. Voor ontwerpers van apparaten betekent dit dat de keuze van de juiste ionen gemengde geleidend polymeren kan stabiliseren, hun dikte kan regelen en zelfs hun optische eigenschappen kan afstemmen, wat mogelijkheden opent van duurzamere bio-interfaces tot herconfigureerbare lichtbuigende oppervlakken.

Bronvermelding: van der Pol, T.P.A., Lyu, D., Truyens, Z. et al. Cation–polymer interactions drive water expulsion and deswelling in n-type ladder organic mixed conductors. Nat. Mater. 25, 832–839 (2026). https://doi.org/10.1038/s41563-025-02478-2

Trefwoorden: organische gemengde geleiders, ion-polymeer interacties, wateruitdrijving, elektrochemische doping, bio-elektronica materialen
