Een uitgebreid model voor de elektrische dubbellaag van getrapte platina-elektroden

Waarom kleine kenmerken in metalen ertoe doen

Platina is een essentiële metaalcomponent in brandstofcellen en vele andere apparaten voor schone energie, waar het chemische reacties helpt om elektriciteit om te zetten in bruikbare producten en terug. Centraal in deze processen ligt een smalle zone waar het metaal zout water raakt, bekend als de elektrische dubbellaag. In echte apparaten zijn platinavlakken niet perfect glad, maar vol atomaire treden en defecten. Deze studie stelt een eenvoudige maar belangrijke vraag: hoe veranderen deze kleine oppervlaktedetails de manier waarop lading wordt opgeslagen aan de metaal–waterinterface, en wat betekent dat voor ons begrip en de verbetering van elektrocatalysatoren?

Een nadere blik op getrapt platina

Om de rol van treden te isoleren gebruikten de onderzoekers zorgvuldig voorbereide enkristallen van platina waarvan de oppervlakken bestaan uit vlakke terrassen onderbroken door regelmatige atomaire treden. Door te variëren hoe vaak deze treden voorkomen, konden ze het oppervlak afstemmen van bijna vlak tot sterk getrapt, en ze onderzochten twee veelvoorkomende trede-types met verschillende atomaire patronen. Alle metingen werden uitgevoerd in zeer verdunde zuurcondities, een situatie waarin eerder werk had aangetoond dat de dubbellaag op vlak platina zich relatief eenvoudig gedraagt. Dit bood een helder referentiepunt om de elektrische respons van getrapte en niet-getrapte oppervlakken te vergelijken.

Hoe het oppervlak lading opslaat

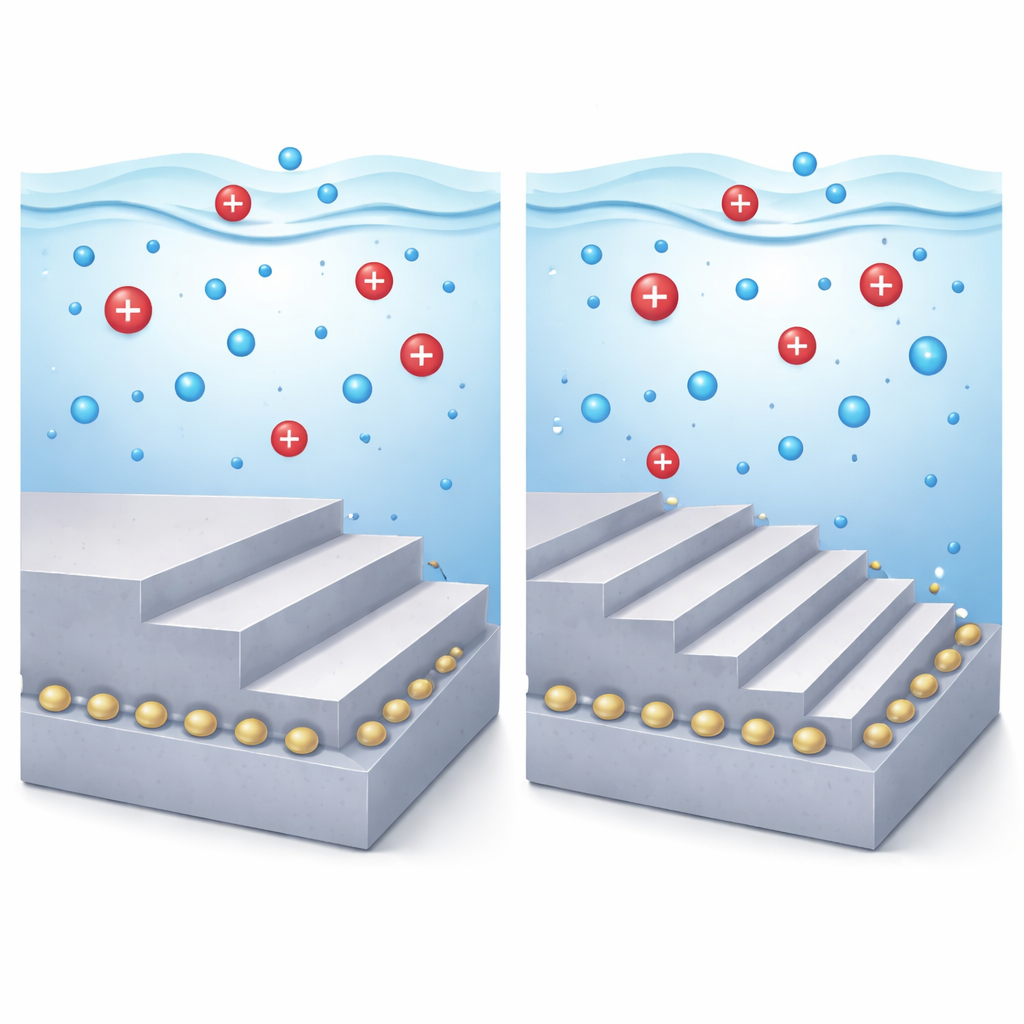

Het team richtte zich op een grootheid die differentiële capaciteit wordt genoemd, die weerspiegelt hoe gemakkelijk extra lading aan de interface kan worden toegevoegd bij variatie van de spanning. Voor vlak platina vertoont de capaciteit een duidelijk minimum bij een bepaalde spanning, nauw verwant aan het potentiaal van nul vrije lading, het punt waarop het metaaloppervlak geen netto vrije lading draagt. De getrapte oppervlakken tonen nog steeds een vergelijkbaar minimum, maar de diepte en positie veranderen met de dichtheid en het type treden. Voor de ene tredefamilie wordt het minimum van de capaciteit kleiner naarmate er meer treden worden toegevoegd, terwijl het voor de andere familie groter wordt. Dit laat zien dat de manier waarop het oppervlak lading opslaat zeer gevoelig is voor de exacte microscopische vorm van het metaal.

Verborgen rol van water-splitsing en oppervlaktegroepen

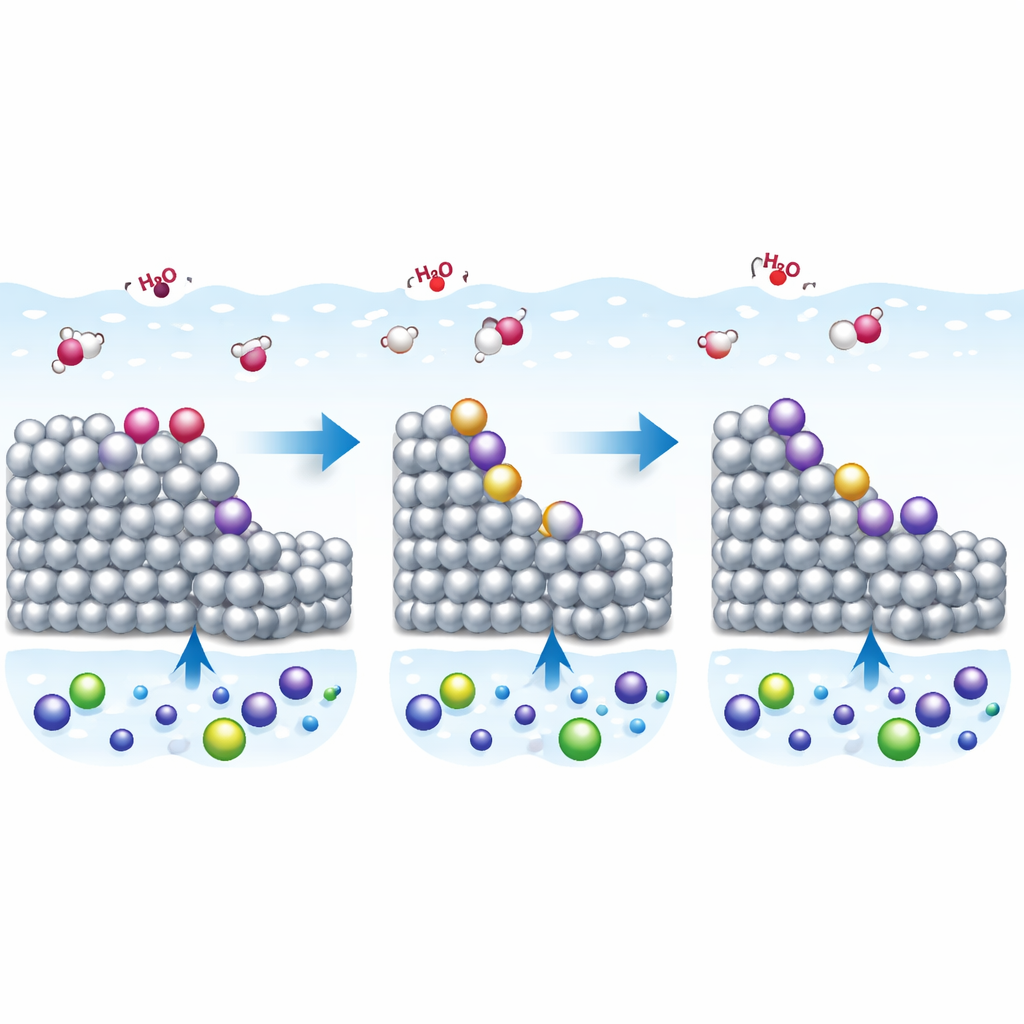

Deze tegengestelde trends ontstaan door hoe gemakkelijk watermoleculen splitsen bij verschillende trede-types. Op een soort trede is de bedekking met hydroxylgroepen, gevormd door watersplitsing, in wezen vast in het spanningsbereik van belangstelling, zodat de treden zich vooral gedragen als statische, geladen kenmerken die het lokale vermogen om lading op te slaan verlagen. Bij de andere soort blijft de hoeveelheid hydroxyl op de treden variëren met de spanning, wat een extra bijdrage aan de capaciteit toevoegt die toeneemt naarmate meer van dergelijke sites worden geïntroduceerd. Aanvullende elektrochemische tests en analyses ondersteunen dit beeld en tonen dat slechts één tredefamilie sterke, spanningsafhankelijke adsorptieprocessen vertoont in het relevante venster.

Het verbinden van metingen en microscopische modellen

Om te begrijpen hoe deze oppervlaktegroepen en treden het speciale nul-ladingpotentiaal verschuiven, combineerden de auteurs twee soorten modellering. Atomistische simulaties van platina in water toonden dat het toevoegen van hydroxyl aan tredranden het nul-ladingpotentiaal omhoog brengt en de verwachte relatie tussen dit potentiaal en de werkfunctie, een maat voor hoe sterk het metaal zijn elektronen vasthoudt, verzwakt. Een aanvullend continuümmodel behandelde het oppervlak als een mozaïek van trede- en terrasgebieden, elk met hun eigen interfaciale eigenschappen. Dit model gaf aan dat, wanneer de bedekking van geadsorbeerde soorten niet verandert met de spanning, de spanning waarbij de capaciteit minimaal is een goede benadering blijft voor het algemene nul-ladingpotentiaal, zelfs op complexe, getrapte oppervlakken.

Wat dit betekent voor echte katalysatoren

Gezamenlijk bieden de experimenten en simulaties een samenhangend beeld van hoe atomaire treden en hun geadsorbeerde soorten de elektrische dubbellaag op platina hervormen. Ze laten zien dat zowel de dichtheid als de aard van deze treden de wijze van ladingopslag aanzienlijk kunnen veranderen, en dat ogenschijnlijk subtiele oppervlaktechemie, zoals hydroxylbedekking, sleutelreferentiepotentiaalpunten kan verschuiven. Voor ontwerpers van brandstofcel-elektroden en andere elektrochemische apparaten benadrukt dit werk dat de interpretatie van stroom–spanningscurven zorgvuldige aandacht voor de oppervlaktestructuur vereist, niet alleen voor de samenstelling in het algemeen. Door deze verbanden te verhelderen, brengt de studie ons dichter bij het voorspellen en afstemmen van de reactiomgeving op realistische, defectrijke platina-oppervlakken.

Bronvermelding: Fröhlich, N.L., Liu, J., Ojha, K. et al. A comprehensive model for the electric double layer of stepped platinum electrodes. Nat. Chem. 18, 905–912 (2026). https://doi.org/10.1038/s41557-025-02063-9

Trefwoorden: elektrische dubbellaag, platina-elektroden, elektrocatalyse, oppervlakte treden, interfaciale capaciteit
