Operando waarneming van oplossingskinetiek en vorming van een alteratielaag in door zware ionen bestraald borosilicaatglas

Waarom veiliger opslag van kernafval van glas afhangt

Kerncentrales laten sterk radioactieve resten achter die veilig opgeborgen moeten worden gedurende tienduizenden jaren. Een van de belangrijkste strategieën is om deze resten in speciaal samengesteld glas in te sluiten. Over zulke lange periodes wordt het glas echter van binnenuit bestraald en door grondwater omspoeld. Deze studie stelt een cruciale vraag: hoe verandert stralingsschade de manier waarop dit glas langzaam oplost en een beschermend huidje vormt zodra water het bereikt?

Hoe afvalglas diep ondergronds met water in aanraking komt

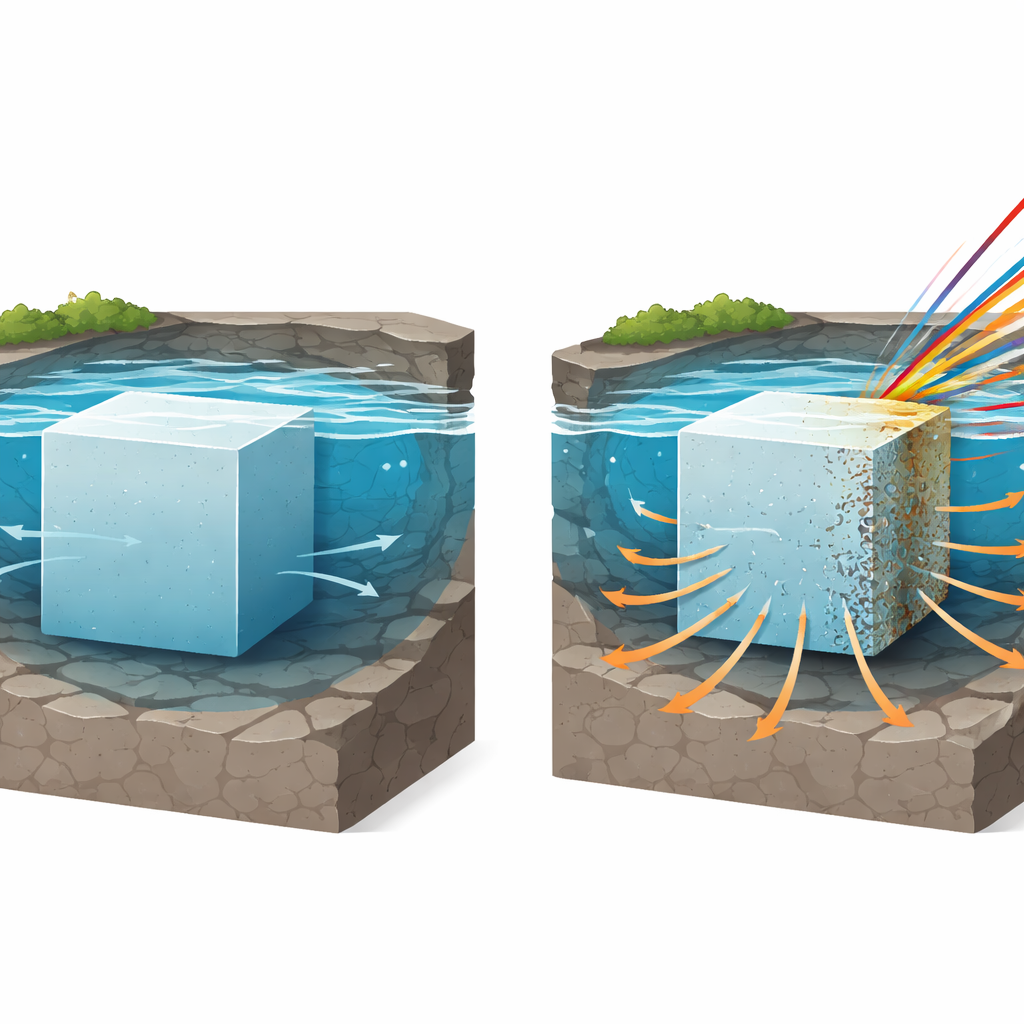

Borosilicaatglas, het hier bestudeerde materiaal, wordt al gebruikt of gepland voor veel kernafvalprogramma’s omdat het veel verschillende radioactieve elementen kan vasthouden en goed bestand is tegen water. Wanneer water uiteindelijk een glasblok in een geologisch depot bereikt, lost het glas niet simpelweg op alsof suiker in thee wordt opgenomen. In plaats daarvan groeit er een complexe, dunne, silica‑rijke “oppervlakte‑alteratielaag” aan de buitenkant. Deze laag kan verdere aantasting vertragen door als filter en barrière te werken. Tegelijkertijd wordt het glas continu van binnenuit beschadigd door straling van het opgesloten afval. Die schade herschikt de glasstructuur op microscopische schaal, maar de invloed ervan op de langetermijn‑waterbestendigheid is onzeker gebleven en is onderwerp van heftige discussie.

Het corrosieproces van glas in real time volgen

De onderzoekers werkten met een eenvoudig, goed gekarakteriseerd natrium‑borosilicaatglas. Om extreme zelfbestraling na te bootsen, bombardeerden ze één zijde van een glasblok met zeer energetische goudionen, waardoor een ernstig beschadigde zone van ongeveer 50 micrometer dik ontstond. Ze plaatsten het blok vervolgens in een verwarmde flowcel met een natriumbicarbonaatoplossing, gekozen om op licht alkalijn grondwater te lijken. Met een lasergebaseerde methode, Raman‑spectroscopie genoemd, scanden ze herhaaldelijk over dezelfde microscopische lijn door glas, water en de groeiende oppervlaklaag gedurende bijna twee weken. Deze operando‑benadering stelde hen in staat om in real time bij te houden hoe snel het glasoppervlak terugtrok, hoe de alteratielaag dikker werd en hoe de interne ringachtige bouwstenen van het silica‑netwerk evolueerden.

Straling maakt glas sneller oplossingsgezind

In vergelijking met de onbeschadigde zijde van hetzelfde monster en met eerdere experimenten ontdekte het team dat stralingsschade de glasoplossing aanzienlijk versnelt. Aanvankelijk loste het bestraalde glas ongeveer tweeënhalf keer sneller op dan het niet‑bestraalde glas onder vrijwel identieke omstandigheden. Naarmate de aantasting vorderde en de oplossingsfront de overgang bereikte tussen sterk beschadigde en onaangetaste gebieden, schoot de snelheid opnieuw omhoog en werd tijdelijk zelfs nog groter. Pas nadat de hele beschadigde zone was vervangen door een silica‑rijke laag daalde de snelheid, maar zelfs de latere “rest”‑snelheden bleven hoger dan die gemeten aan de niet‑bestraalde zijde. Gedurende het hele proces toonden de Raman‑gegevens dat de straling het oorspronkelijke netwerk van siliconen‑zuurstof en boor‑zuurstof eenheden had afgebroken, waardoor meer zwakker verbonden structuren ontstonden die gemakkelijker met water reageren.

Hoe de beschermende huid groeit en verandert

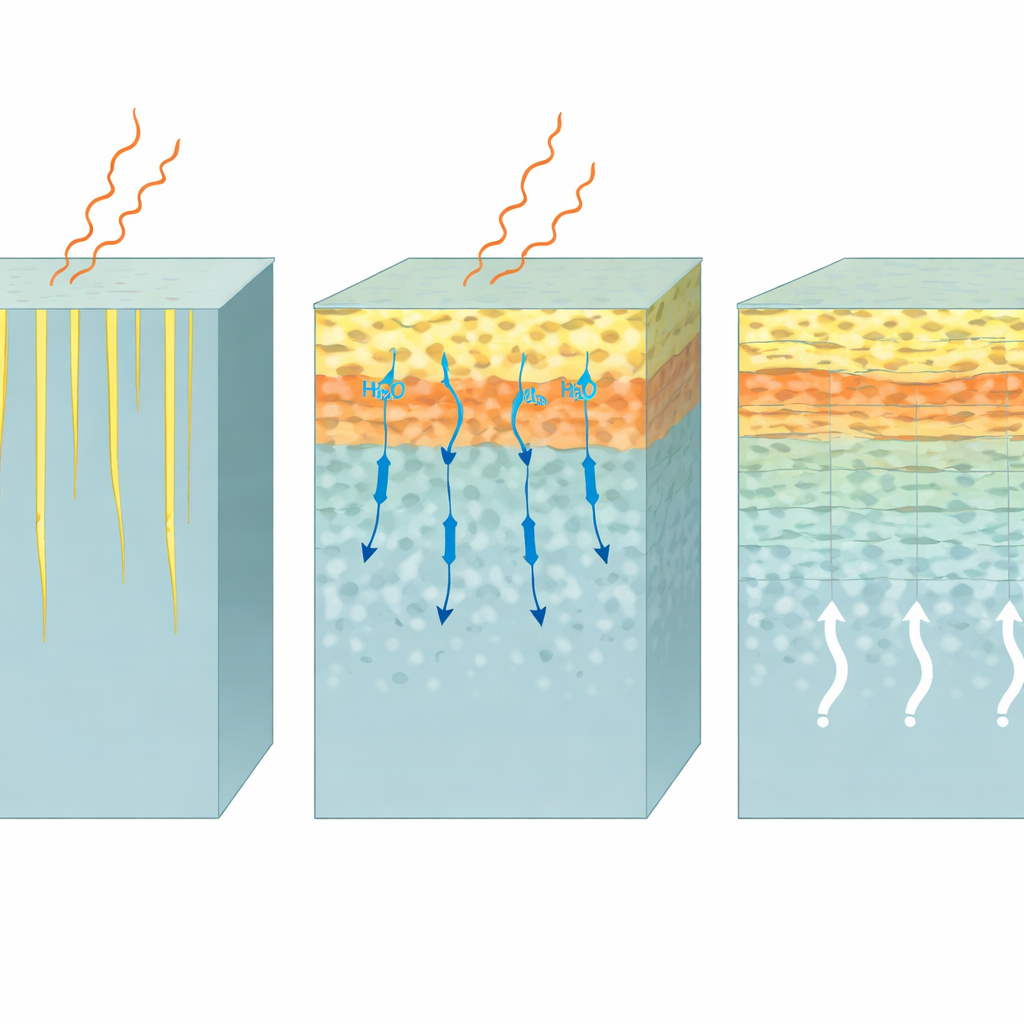

De alteratielaag die over het bestraalde gebied gevormd werd, was ruwweg twee keer zo dik als die over de onbeschadigde zijde. Hoogresolutiebeeldvorming toonde dat ze niet uniform was: er was een buitenste gladde zone, een tussenband met een andere interne dichtheid en een binnenste zone bestaande uit fijne lamellen of strepen. Raman‑metingen vertaalden deze texturen naar verschillen in silicaringgrootten en verbindingsgraad. Grotere, meer gepolymeriseerde ringen domineerden bepaalde zones, terwijl kleinere ringen en waterrijke structuren andere zones bepaalden. Door halverwege het experiment een deel van de oplossing te vervangen door zwaar water (D₂O) konden de onderzoekers volgen hoe water door deze gelaagde huid bewoog. Ze vonden dat de middenzone als een gedeeltelijke knelpunt voor diffusie fungeerde, terwijl de buitenste zone naarmate hij ouder werd geleidelijk beperkter werd.

Wat dit betekent voor de veiligheid van kernafval

Voor niet‑specialisten is de kernboodschap dat stralingsschade nucleair afvalglas chemisch “reactiever” maakt: het lost sneller op in water en vormt een dikkere maar structureel complexere beschermlaag. De interne architectuur van deze huid — de banden en lamellen — beïnvloedt sterk hoe gemakkelijk water en opgeloste stoffen erdoorheen kunnen bewegen, en deze structuren evolueren in de loop van de tijd. De bevindingen ondersteunen een beeld waarin glas oplost en silica opnieuw neerslaat in een nauw gekoppeld proces bij een voortbewegend reactievlak, in plaats van door eenvoudige uitloging alleen. Voor langetermijnveiligheidsbeoordelingen betekent dit dat zowel stralingsschade als de veranderende structuur van de oppervlaklaag in aanmerking moeten worden genomen bij het voorspellen hoe snel radionucliden uit gevitrificeerd afval diep ondergronds vrij kunnen komen.

Bronvermelding: Lönartz, M.I., Stausberg, L., Fritzsche, M.B.K. et al. Operando observation of dissolution kinetics and alteration layer formation of heavy ion irradiated borosilicate glass. npj Mater Degrad 10, 45 (2026). https://doi.org/10.1038/s41529-026-00754-3

Trefwoorden: nucleair afvalglas, stralingsschade, glascorrosie, oppervlakte-alteratielaag, borosilicaatglas
