Vrije-vorm optische stroom gebaseerd op meta‑transportbanden voor compacte, programmeerbare in situ nanomanipulatie

Licht als een onzichtbare transportband

Stel je voor dat je piepkleine deeltjes ter grootte van virussen door een slingerend traject stuurt, ze op commando laat stoppen en ze vervolgens weer terugzendt — allemaal zonder ze aan te raken. Deze studie laat zien hoe een ultradun optisch element, een zogenaamde “meta‑transportband”, licht kan omzetten in een programmeerbare transportband voor nanodeeltjes. De aanpak zou de omvangrijke optische pincetten van nu kunnen terugbrengen tot chip‑formaat hulpmiddelen voor lab‑on‑a‑chip‑diagnostiek, gerichte medicijnafgifte en mogelijk toekomstige minimaal invasieve chirurgie.

Waarom het lastig is om kleine objecten met licht te verplaatsen

Gedurende tientallen jaren gebruikten onderzoekers optische pincetten — sterk gefocusseerde laserbundels — om microscopische objecten te vangen en te verplaatsen door ze met licht weg te duwen. Deze systemen zijn krachtig maar onhandig. Ze vertrouwen op grote lenzen en ruimtelijke lichtmodulatoren, apparaten die laserbundels vormen met miljoenen langzaam schakelende pixels. Om een deeltje langs een complex pad te bewegen, moet de computer constant hologrammen verversen, wat ruis en warmte toevoegt en veel ruimte inneemt. Daardoor is het moeilijk om precieze lichtgebaseerde manipulatie in compacte, draagbare of in‑lichaam apparaten te brengen.

Een vlakke chip die de stroom van licht programmeert

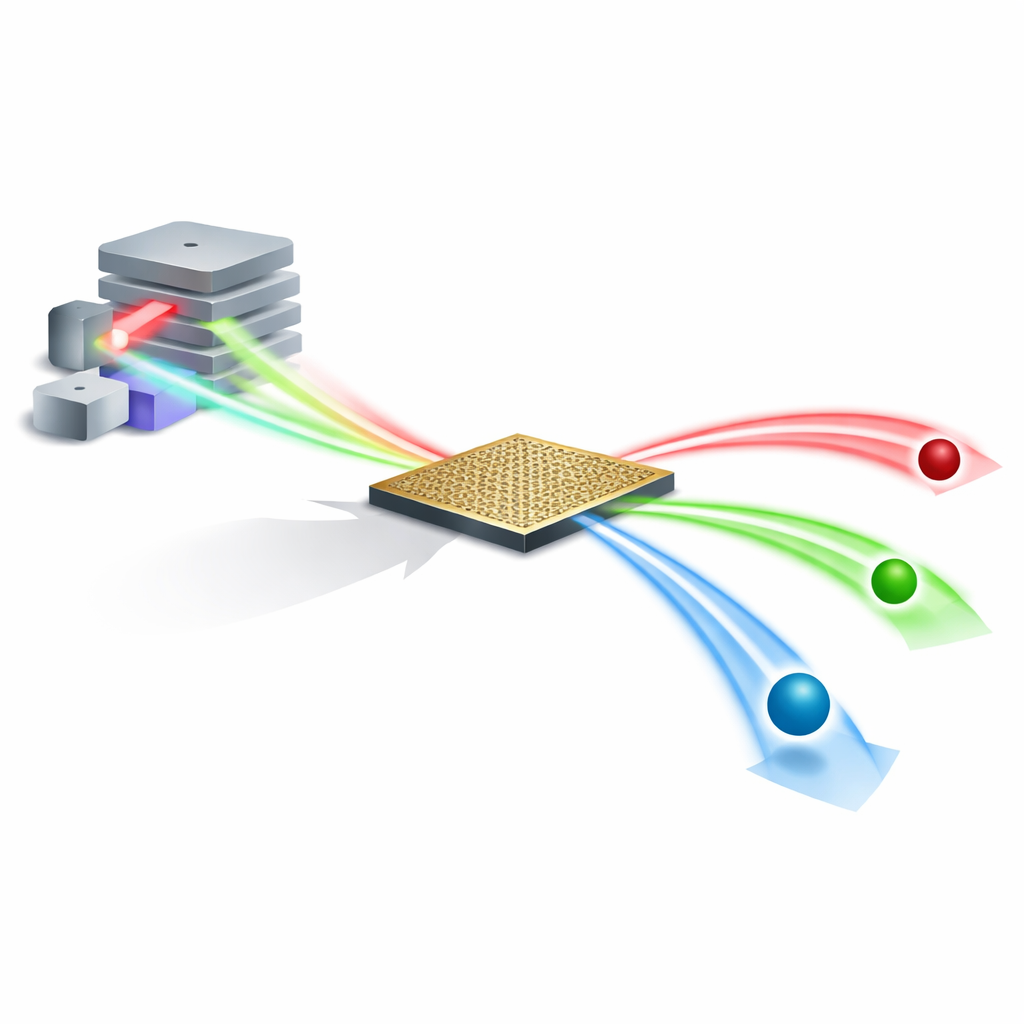

De onderzoekers vervangen deze omvangrijke hardware door één vlakke optische chip — een metasurface — geëtst met een array van silicium‑nanopilaren. Elke nanopilaar vertraagt en stuurt lokaal het licht op een gecontroleerde manier. Door de grootte en oriëntatie van deze pilaaren zorgvuldig te ontwerpen, codeert het team een op maat gemaakt “stroomveld” voor het licht: de intensiteit en hoe de fase, of golfvorm, over het oppervlak verandert. Wanneer een laserbundel erdoorheen gaat, zet de metasurface die om in een bundel waarvan de interne structuur zijwaartse duwkrachten uitoefent op nabijgelegen nanodeeltjes, waardoor ze langs een gekozen pad in het vlak worden geleid.

Drie lichtkanalen: vooruit, stop en achteruit

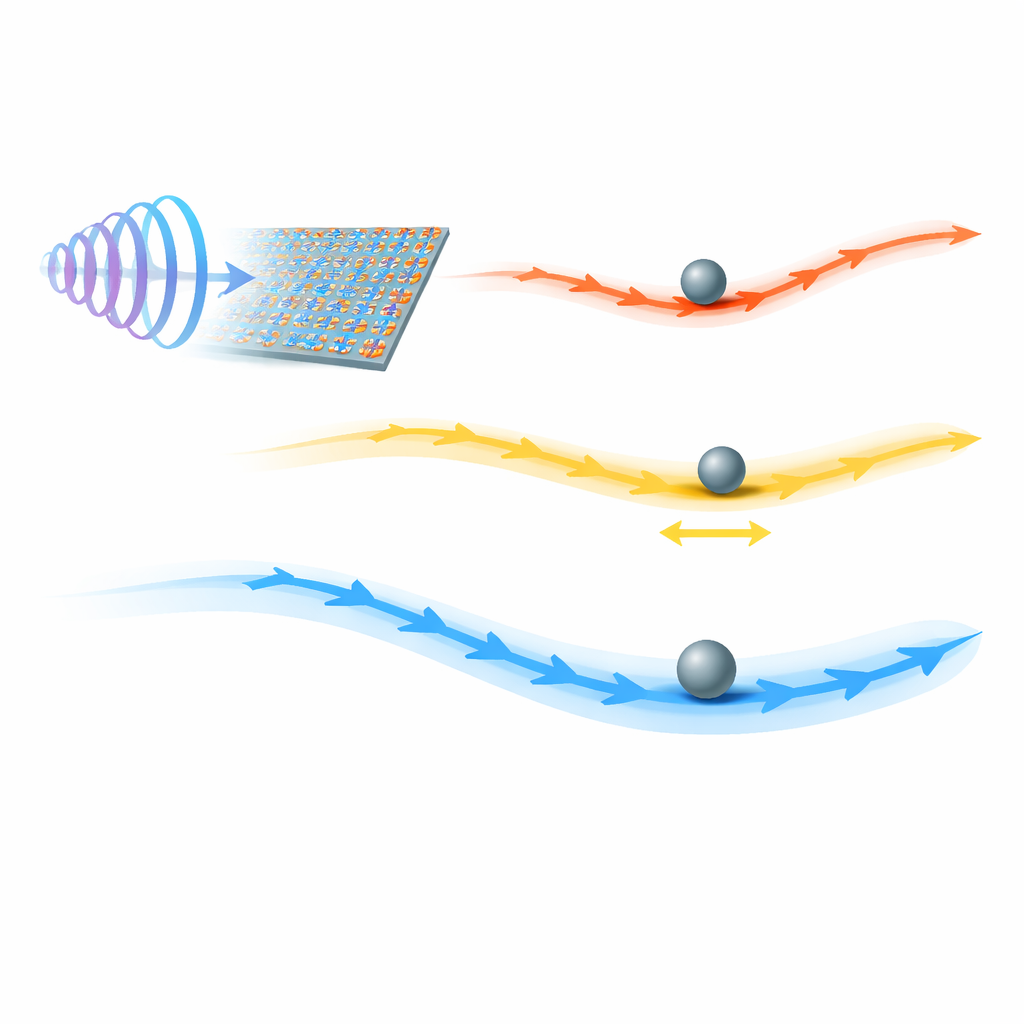

De belangrijkste innovatie is dat deze enkele metasurface in feite drie onafhankelijke door licht aangedreven “sporen” huisvest die hetzelfde fysieke pad delen maar verschillen in hoe ze het deeltje duwen. De truc is polarisatie — de oriëntatie van het elektrische veld van het licht. Door de handigheid van circulair gepolariseerd licht aan de ingang te wisselen en de uitgangspolarisatie te selecteren, schakelt het apparaat tussen drie modi: één waarin het deeltje vooruit langs het pad wordt gedreven, één waarin het op zijn plaats wordt gehouden, en één waarin het naar achteren wordt geduwd. Deze toestanden ontstaan door het zorgvuldige combineren van twee soorten fasecontrole in de nanopilaren: een propagatiefase gekoppeld aan hoe licht door het materiaal reist, en een geometrische fase bepaald door de hoek van elke pilaar. Samen produceren ze instelbare “fase‑gradiënt” krachten die werken als een regelbare transportband langs de vooraf getekende route.

Vrije-vorm paden tekenen en een nano-doolhof oplossen

Aangezien de metasurface fungeert als een fysieke kaart van de gewenste lichtstroom, kunnen de onderzoekers letterlijk elk gewenst pad tekenen — bijvoorbeeld een golvend spoor dat tussen obstakels door loopt — en die tekening vervolgens vertalen naar een fasepatroon voor de nanopilaararray. In experimenten gebruikten ze een nabij‑infrarode laser en hun meta‑transportband om goudnanodeeltjes gesuspendeerd in water te verplaatsen. Met één polarisatie‑instelling gleden de deeltjes vooruit langs de golvende lijn; met een andere stonden ze stil; en met een derde liepen ze hun stappen terug. Cruciaal is dat dit alles werd bereikt zonder het monster te verplaatsen of hologrammen te wijzigen — slechts door polarisatie te wisselen. Om complexiteit te tonen codeerde het team de oplossing van een miniatuur doolhof in het apparaat. Bij geschikte belichting produceerde de metasurface een lichtpad dat de deeltjes van een ingangspoort naar een uitgangspoort leidde, terwijl doodlopende routes natuurlijk werden vermeden, en kon de beweging zelfs binnen het doolhof stoppen en weer starten.

Van laboratoriumcuriositeit naar toekomstige medische hulpmiddelen

Dit werk toont aan dat een passieve, ultradunne optische chip veel van het volume en de complexiteit van traditionele holografische pincetten kan vervangen, terwijl hij snelle, programmeerbare controle van deeltjesbeweging biedt. Hoewel de trajecten bij fabricage zijn vastgelegd, kan het schakelen tussen vooruit, stop en achteruit plaatsvinden op milliseconden of snellere tijdschalen met eenvoudige polarisatieoptica. Omdat metasurfaces compact zijn en compatibel met optische vezels en fotonische chips, zou het meta‑transportband‑concept in lab‑on‑a‑chip‑platforms of endoscopische probes kunnen worden ingebouwd. Op de lange termijn zouden zulke apparaten cellen, medicijndragers of andere nanodeeltjes langs veilige, geoptimaliseerde paden binnen afgesloten microfluidische netwerken of zelfs in het lichaam kunnen leiden, en zo precieze optische manipulatie uit het opticalab naar echte wereldomgevingen brengen.

Bronvermelding: Li, T., Li, X., Gao, Z. et al. Freeform optical flow based on meta-conveyors for compact, programmable in situ nanomanipulation. Nat Commun 17, 4212 (2026). https://doi.org/10.1038/s41467-026-73024-0

Trefwoorden: optische pincetten, metavlakken, nanodeeltje-manipulatie, gestructureerd licht, lab-on-a-chip
