Mesoschaal koolstofvezelroosters met schuimachtig gewicht en volumesterkte

Sterker dan schuim, lichter dan metaal

Van vliegtuigen tot bezorgdrones, ontwerpers worstelen voortdurend met dezelfde vraag: hoe maak je structuren die zowel sterk als licht zijn. Deze studie introduceert een nieuwe manier om koolstofvezels te rangschikken in luchtige, driedimensionale kooien die ongeveer zo zwaar zijn als schuim maar de sterkte van massieve hoogpresterende composieten benaderen. Die combinatie kan zich vertalen in veiligere, efficiëntere voertuigen, robots en vliegmachines die verder reizen met dezelfde hoeveelheid energie.

Waarom lichte structuren meestal de regels breken

Koolstofvezelversterkte kunststoffen zijn al favoriet in de lucht- en ruimtevaart en hoogwaardige sportartikelen omdat ze voor hetzelfde gewicht veel sterker zijn dan metalen. Maar in de meeste echte producten worden deze vezels gehakt, gelaagd of verbonden met bouten en lijm. Iedere breuk of verbinding onderbreekt de weg waarlangs krachten door het materiaal reizen, waardoor zwakke plekken ontstaan die plotseling kunnen barsten, vooral bij compressie. Pogingen om open, roosterachtige structuren te maken — ideaal om gewicht te besparen — hebben vaak vertrouwd op korte vezels, complexe bevestigingen of kleine laboratoriumfabricagemethoden, waardoor hun indrukwekkende prestaties buiten bereik bleven voor alledaagse toepassingen.

Koolstof weven in drie dimensies

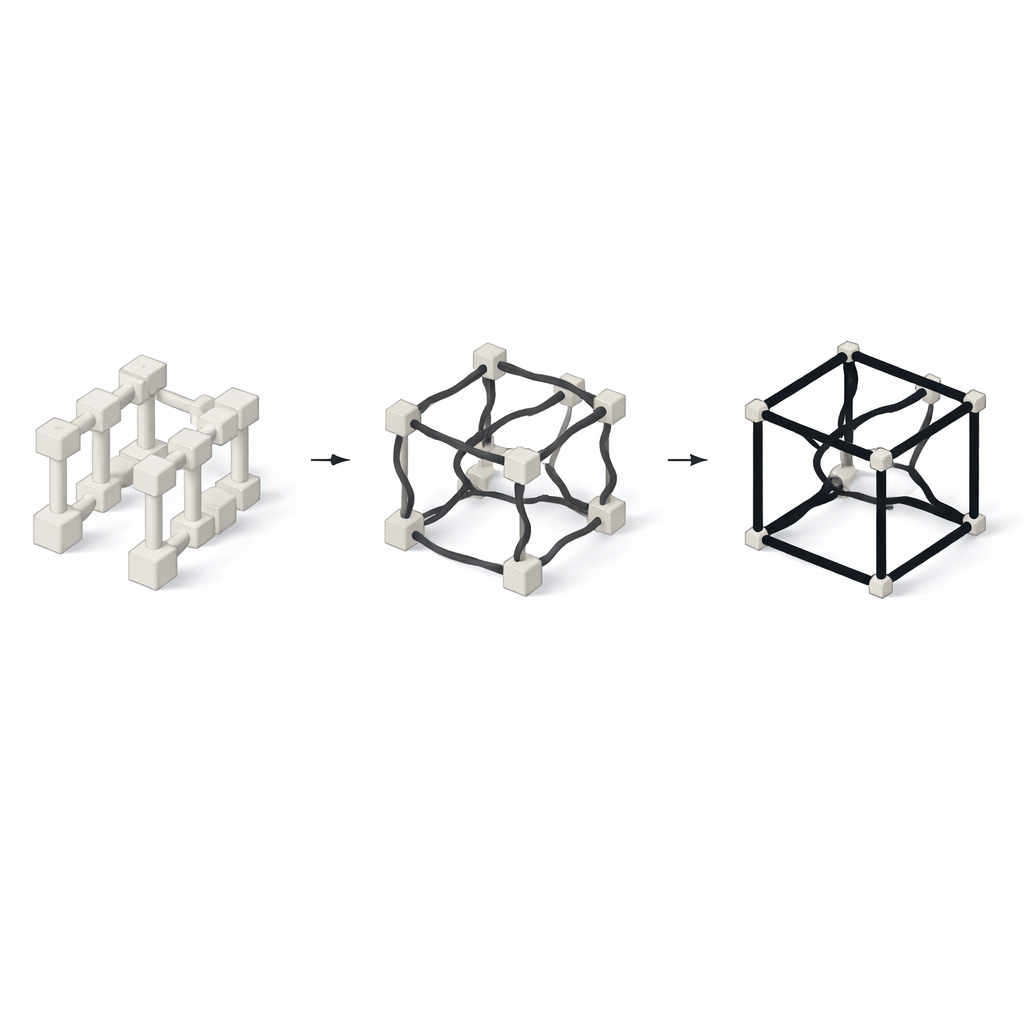

De onderzoekers pakten dit probleem aan door het hele rooster als één continue draad te behandelen. Hun methode, genaamd driedimensionaal knooppuntwikkelen, gebruikt 3D-geprinte plastic onderdelen als tijdelijke ankers, of “knooppunten”, gerangschikt in de gewenste roosterconfiguratie. Een enkele bundel koolstofvezel wordt vervolgens volgens een zorgvuldig gepland traject rond deze knooppunten geleid en strak aangetrokken zodat ze recht en uitgelijnd blijft. Nadat het wikkelen voltooid is, wordt de hele constructie doordrenkt met hars en uitgehard, en worden de plastic steunen verwijderd of minimaal gehouden, waardoor een stijve, verbindingvrije kooi overblijft die vrijwel geheel uit continue koolstofvezels bestaat.

Het verborgen skelet ontwerpen

Niet alle roosterindelingen zijn gelijk. Het team richtte zich op twee eenvoudige patronen — eenvoudige kubus en vlakgecentreerde kubus — die een goed evenwicht bieden tussen connectiviteit en beheersbare overlap waar vezels samenkomen in de knooppunten. Ze ontwikkelden ook speciaal gevormde plastic knooppunten die de vezels langs grotendeels rechte paden leiden in plaats van ze scherp om bouten te laten buigen. Achter de schermen zoekt een algoritme naar het kortste continue pad dat alle benodigde liggers volgt terwijl onnodige kruisingen worden vermeden. Deze padplanning is cruciaal: hoe minder onderbrekingen en scherpe bochten, hoe dichter de uiteindelijke structuur de vezels bij hun volledige sterkte laat werken.

Schuim-licht, metaal-sterk gedrag

Toen deze roosters werden samengedrukt in compressietests, bereikten ze specifieke sterktes — dat wil zeggen sterkte per gewichtseenheid — dicht bij die van massieve koolstofvezelcomposieten, ondanks het grote aandeel lege ruimte. Sommige monsters bereikten sterktes meer dan een orde van grootte hoger dan eerdere mesoschaal koolstofvezelroosters bij vergelijkbare dichtheden. In plaats van abrupt te breken zoals traditionele gelaagde composieten, deformeerden de kooien in fasen. Kolommen bogen, knikten en vormden zone's met knikken waar de hars langs de vezels scheurde, maar veel vezels bleven ongebroken. Als gevolg daarvan konden de structuren deels terugveren nadat de belasting was weggenomen en herhaalde belastingscycli doorstaan zonder in te storten.

Van laboratoriumkooien naar vliegende drones

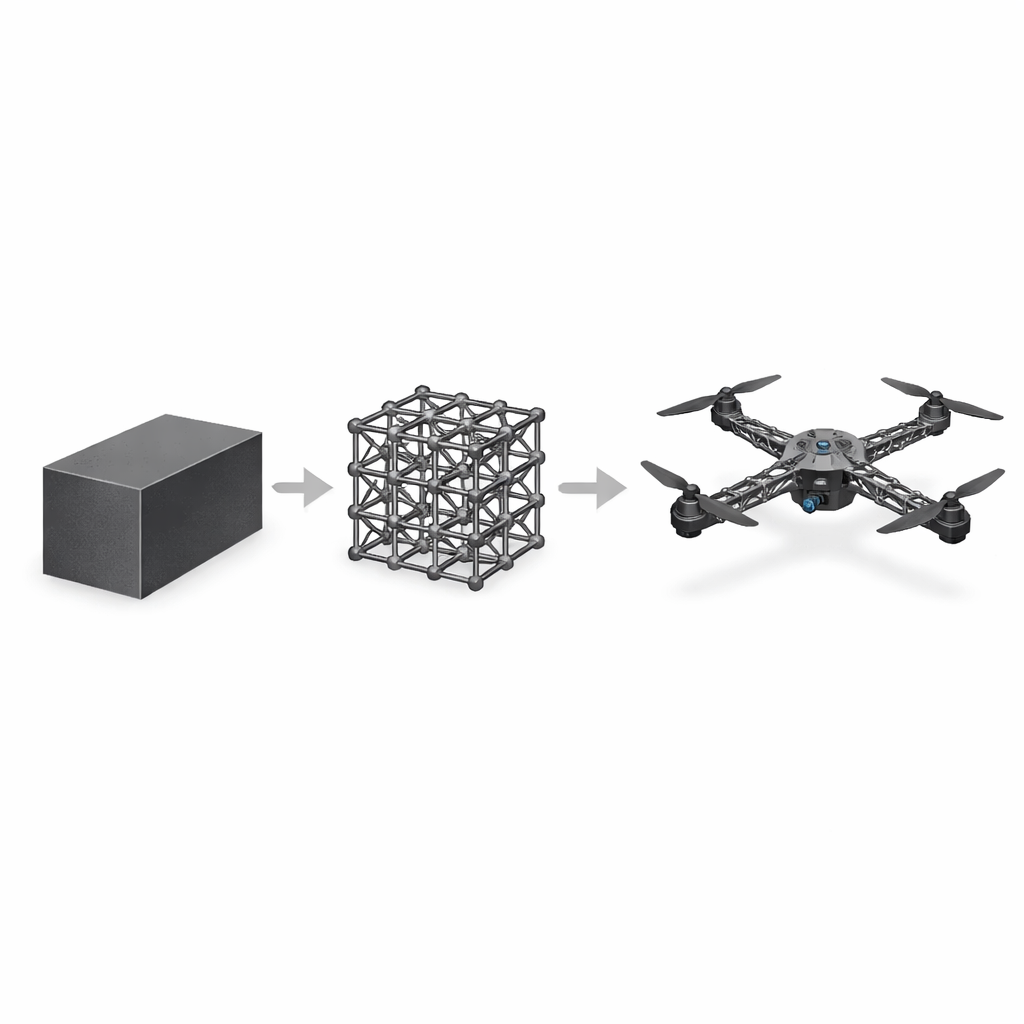

Om te laten zien wat deze roosters buiten de testopstelling kunnen, bouwde het team frames voor kleine quadcopter-drones. Eén frame gebruikte een conventioneel spuitgegoten nylon lichaam, terwijl twee andere frames gebruikmaakten van koolstofvezelroosters met toenemende verfijning. Het lichtste roosterframe woog slechts ongeveer een vijfde van de nylonversie. Met identieke motoren, batterijen en propellers bleven de drones met roosterframe tot ongeveer een derde langer in de lucht en verbruikten minder elektrische energie, dankzij zowel het lagere gewicht als de grotere stijfheid die trillingsverliezen verminderde. Modellering suggereert dat deze voordelen aanhouden naarmate drones groter worden, en soortgelijke voordelen werden gedemonstreerd in een robotarm-link en een modelvleugel van een vliegtuig.

Wat dit betekent voor toekomstige machines

Door een enkele continue vezel zorgvuldig door de ruimte te sturen, laat dit werk zien dat het mogelijk is om “luchtgevulde” structuren te bouwen die bijna net zo sterk zijn als het massieve materiaal waaruit ze zijn gemaakt, terwijl ze op een zachtaardiger, beter voorspelbare manier falen. Voor alledaagse technologieën betekent dit lichtere voertuigen die verder reizen, robots die sneller bewegen met minder energie, en structurele componenten die zichtbare tekenen van schade vertonen voordat ze breken. Naarmate wikkelrobots en geautomatiseerde planningsalgoritmen volwassen worden, kunnen deze schuimachtige maar robuuste koolstofroosters een praktisch bouwblok worden voor de volgende generatie vliegtuigen, drones en lichtgewicht machines.

Bronvermelding: Choi, J.Y., Ahn, SH. Mesoscale carbon fiber lattices with foam-like weight and bulk strength. Nat Commun 17, 3615 (2026). https://doi.org/10.1038/s41467-026-72105-4

Trefwoorden: koolstofvezelroosters, lichtgewicht constructies, continue vezelcomposieten, drone-vliegwerken, gearchitectuurde materialen
