Langdurige stabiliteit van vochtvasthoudende hydrogel door het voorkomen van metaalgemedieerde degradatie

Lucht omzetten in drinkwater

Miljarden mensen leven in gebieden waar schoon water schaars is, terwijl de lucht boven hen enorme hoeveelheden onzichtbaar vocht bevat. Nieuwe apparaten beloven dit water uit de lucht te trekken met sponsachtige materialen die hydrogels worden genoemd. Om deze visie praktisch en betaalbaar te maken, moeten die sponzen dag na dag, jaar na jaar blijven werken. Dit artikel onderzoekt waarom sommige van de veelbelovende hydrogels te snel falen — en toont aan hoe een eenvoudige oplossing kan helpen om ultragoedkoop water uit de lucht te leveren.

Waarom lucht-water-sponzen ertoe doen

De atmosfeer bevat naar schatting 13.000 biljoen liter zoet water, in principe genoeg om meer dan een miljard mensen van water te voorzien, ongeacht de locatie. Een klasse technologieën, sorptie-gebaseerde atmosferische waterwinning, gebruikt speciale materialen om ’s nachts of bij koele omstandigheden vocht op te nemen en daarna vloeibaar water vrij te geven wanneer ze worden verwarmd. Hydrogels geladen met zouten springen eruit omdat ze goedkoop en gemakkelijk op grote schaal te produceren zijn en grote hoeveelheden water kunnen aantrekken, zelfs uit relatief droge lucht. De meeste studies hebben zich echter gericht op hoeveel water deze materialen binnen enkele tientallen cycli kunnen vasthouden, niet op of ze veilig en stevig blijven over de maanden en jaren die nodig zijn voor echt goedkoop water.

Goede sponzen en slechte sponzen

De onderzoekers stelden eerst een eenvoudige vraag: als je alle complexiteit van een apparaat weglaat, hoe stabiel zijn deze hydrogels op zichzelf? Ze vergeleken twee veelgebruikte formuleringen — één gebaseerd op polyacrylamide (PAM) en een andere op polyvinylalcohol (PVA) — elk geladen met lithiumchloridezout. Monsters werden opgeslagen in hete zoutoplossing bij 75 °C, een temperatuur gekozen om eventuele afbraak te versnellen en de warmte na te bootsen die wordt gebruikt bij het vrijgeven van water. Gedurende meer dan acht maanden verzachtte de PAM-gebaseerde hydrogel slechts licht en krimpte nauwelijks, terwijl hij bijna dezelfde hoeveelheid vocht bleef absorberen. Daarentegen verloor de PVA-versie binnen weken stijfheid en volume, vergeelde en verschrompelde zichtbaar. Thermische analyse bevestigde dat de PAM-gebaseerde hydrogel ver boven typische bedrijfstemperaturen stabiel blijft, wat het markeert als een intrinsiek duurzame keuze voor langdurige waterwinning.

Wanneer metalen behulpzame sponzen schadelijk maken

Werkelijke apparaten gebruiken geen kale hydrogels; ze bevestigen ze op metalen onderdelen die helpen warmte in en uit te voeren. Het team ontdekte dat deze gangbare ontwerpkeuze zelfs de duurzamere PAM-hydrogels in het geheim kan vernietigen. Wanneer een PAM–zoutgel op koper werd geplaatst — een van de populairste metalen voor warmteverspreiders — verkleurde deze en vertoonde binnen enkele maanden scheuren. In hete zoutoplossing met koper of koperoxiden aanwezig, veranderde dezelfde hydrogel die acht maanden stabiel was geweest binnen slechts twee tot drie weken in een lopende vloeistof. Metingen wezen uit dat koperionen in de omringende oplossing lekten en de gels een blauwig tint kregen, een klassiek teken van opgelost koper. Daarentegen behielden de hydrogels bij contact met ijzer, ijzeroxiden of aluminiumoxide onder dezelfde omstandigheden grotendeels hun vorm en sterkte, en werden veel minder metaalionen gedetecteerd.

Onzichtelijke chemische aanval en een eenvoudige bescherming

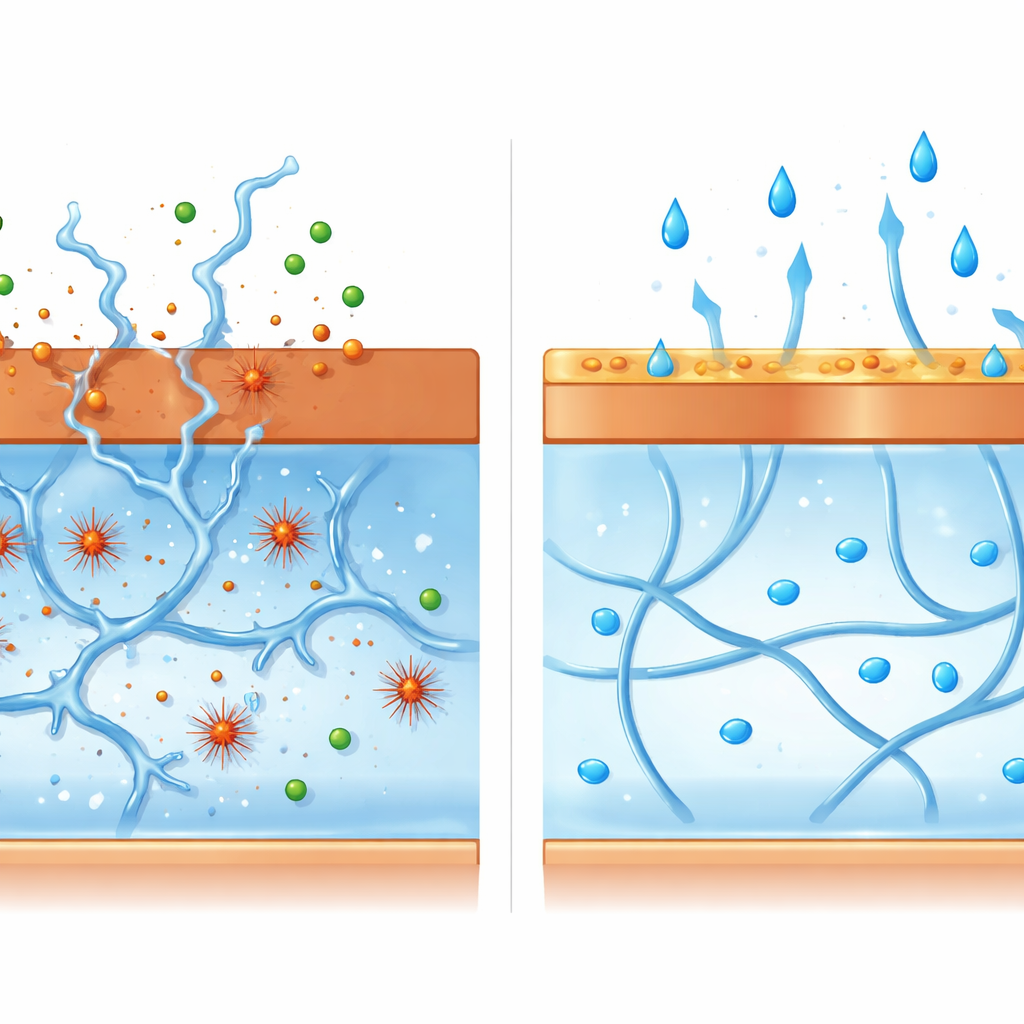

Om deze veranderingen te verklaren, stellen de auteurs een stapsgewijze degradatie-route voor. Eerst corrodeert koper aan het oppervlak langzaam en komt er geladen kopersoorten vrij in het zoute water dat zich binnen de hydrogel ophoopt. Vervolgens reageren die metaalionen met opgelost zuurstof om zeer reactieve hydroxylradicalen te genereren — kortlevende chemische vonken die lange polymeerketens gemakkelijk in kortere stukken knippen. Terwijl het netwerk van strengen in de gel wordt doorgesneden, kan het zijn eigen gewicht niet meer dragen en stort het eens vaste materiaal in. Ondersteunend bewijs omvat de sterke verbanden tussen koperionniveaus en schade, de verminderde afbraak wanneer radicaalvangers worden toegevoegd, en afzonderlijke tests die laten zien dat opgeloste polyacrylamide-oplossingen dramatisch dunner worden in aanwezigheid van koper. Cruciaal is dat deze radicaal-gebaseerde aanval veel zwakker is met de stabielere ijzer- en aluminiumoxiden, die onder dezelfde omstandigheden veel minder metaalionen produceren.

Het water laten stromen en de kosten laag houden

Gewapend met dit inzicht onderzocht het team hoe de hydrogels te beschermen zonder hele apparaten opnieuw te ontwerpen. Ze coaten koperen verwarmers met een commerciële anticorrosielak voordat ze de PAM–zoutgel aanbrachten. De dunne coating werkt als een transparante regenjas: hij blokkeert koperionen om de gel binnen te dringen terwijl hij nog steeds warmte doorlaat en water in en uit kan bewegen. In langdurige tests hield de beschermde hydrogel meer dan 190 absorptie–desorptiecycli vol gedurende 96 dagen en won en gaf hierbij gestaag water equivalent aan bijna 500 kilogram per vierkante meter vrij. Een eenvoudige economische analyse suggereert dat het verlengen van de levensduur van hydrogels van dagen naar maanden de kosten van gewonnen water met meer dan een factor tien kan verlagen, waardoor het onder een cent per liter terechtkomt — in de buurt van de kosten van gemeentelijk kraanwater en ver onder de prijs van bronwater in flessen. Door te onthullen hoe metalen deze lucht-water-sponzen stilletjes kunnen saboteren, en door een goedkope oplossing te bieden, brengt dit werk de droom van robuuste, breed toegankelijke water-uit-lucht-apparaten dichterbij de werkelijkheid.

Bronvermelding: Díaz-Marín, C.D., Wilson, C.T., Song, W.J. et al. Long-term stability of moisture-capturing hydrogels by preventing metal-mediated degradation. Nat Commun 17, 3783 (2026). https://doi.org/10.1038/s41467-026-71987-8

Trefwoorden: atmosferische waterwinning, hydrogels, kopercorrosie, materiaalduurzaamheid, waterschaarste
