Atomieke kwantificering van individuele zuurstofvacatures en structurele evolutie in valentie-veranderende memristors

Waarom kleine gaten in oxiden belangrijk zijn voor toekomstig geheugen

Moderne apparaten vertrouwen op geheugenchips die snel, dicht opeengepakt en energiezuinig zijn. Een prominente kandidaat voor geheugen van de volgende generatie is de „memristor”, een klein apparaat waarvan de weerstand aan- en uitgeschakeld kan worden zoals een dimmer. Veel memristors berusten op de beweging van ontbrekende zuurstofatomen—zogenaamde vacatures—binnen metaaloxiden, maar tot nu toe waren deze vacatures bijna onmogelijk één voor één te zien. Deze studie gebruikt geavanceerde elektronenmicroscopie en kwantumberekeningen om individuele zuurstofvacatures te volgen terwijl ze bewegen en zich herschikken in een veelbelovend oxide, en onthult hoe ze een apparaat betrouwbaar en omkeerbaar kunnen maken of juist onstabiel en gedoemd tot falen.

Hoe een nieuw soort geheugendevice werkt

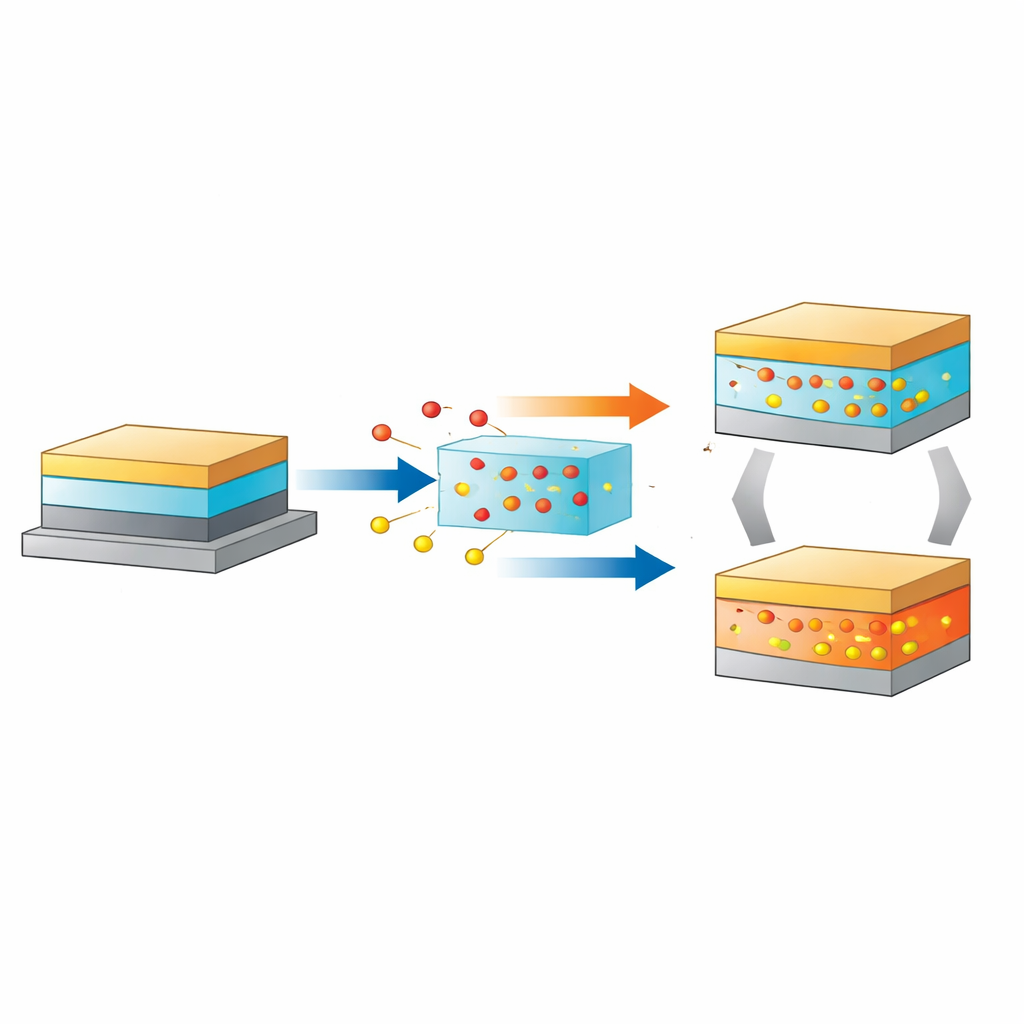

De onderzoekers richten zich op een memristor opgebouwd uit een gelaagd oxide genaamd strontiumniobaat (SrNbO3.4), tussen een geleidend substraat en een metalen bovencontact. Wanneer een spanning wordt aangelegd, worden zuurstofionen uit het oxide naar buiten geduwd of teruggetrokken, wat verandert hoe gemakkelijk elektronen kunnen stromen. In de „SET”-stap verlaat zuurstof delen van het kristal en ontstaan er vacatures die de weerstand verlagen. In de „RESET”-stap trekt het omgekeerde voltage zuurstof terug en wordt een hoog-weerstands-toestand hersteld. Ideaal gezien zou deze heen-en-weer beweging perfect herhaalbaar zijn, wat langdurig geheugen oplevert. In de praktijk neigt de laagste-weerstandstoestand echter te driften en verzwakt na programmering, en herhaalde cycli beschadigen uiteindelijk het apparaat. Precies begrijpen waar de zuurstof naartoe gaat en hoeveel het kristal kan verdragen, is de kernvraag die dit werk aanpakt.

Individuele ontbrekende atomen zien

Om dit probleem aan te pakken, combineert het team in-situ raster-transmissie-elektronenmicroscopie met gedetailleerde computersimulaties. Ze nemen atoomresolutiebeelden van het oxide terwijl ze spanning toepassen en monitoren hoe kolommen van zwaardere atomen zoals strontium verschuiven wanneer nabijgelegen zuurstofatomen verdwijnen. Door deze verschuivingen te kalibreren met kwantummechanische berekeningen tonen ze aan dat de zijwaartse verplaatsing van een strontiumkolom in discrete stappen toeneemt naarmate één, twee of drie zuurstofatomen uit elke structurele eenheid worden verwijderd. In feite wordt het kristal zelf een ingebouwde meter om vacatures met atomaire precisie te tellen. Met deze methode brengen ze in kaart waar vacatures ontstaan in echte apparaten tijdens het schakelen en hoe het omliggende rooster uitrekt en vervormt naarmate vacatures zich ophopen.

Wanneer orde overgaat in schade

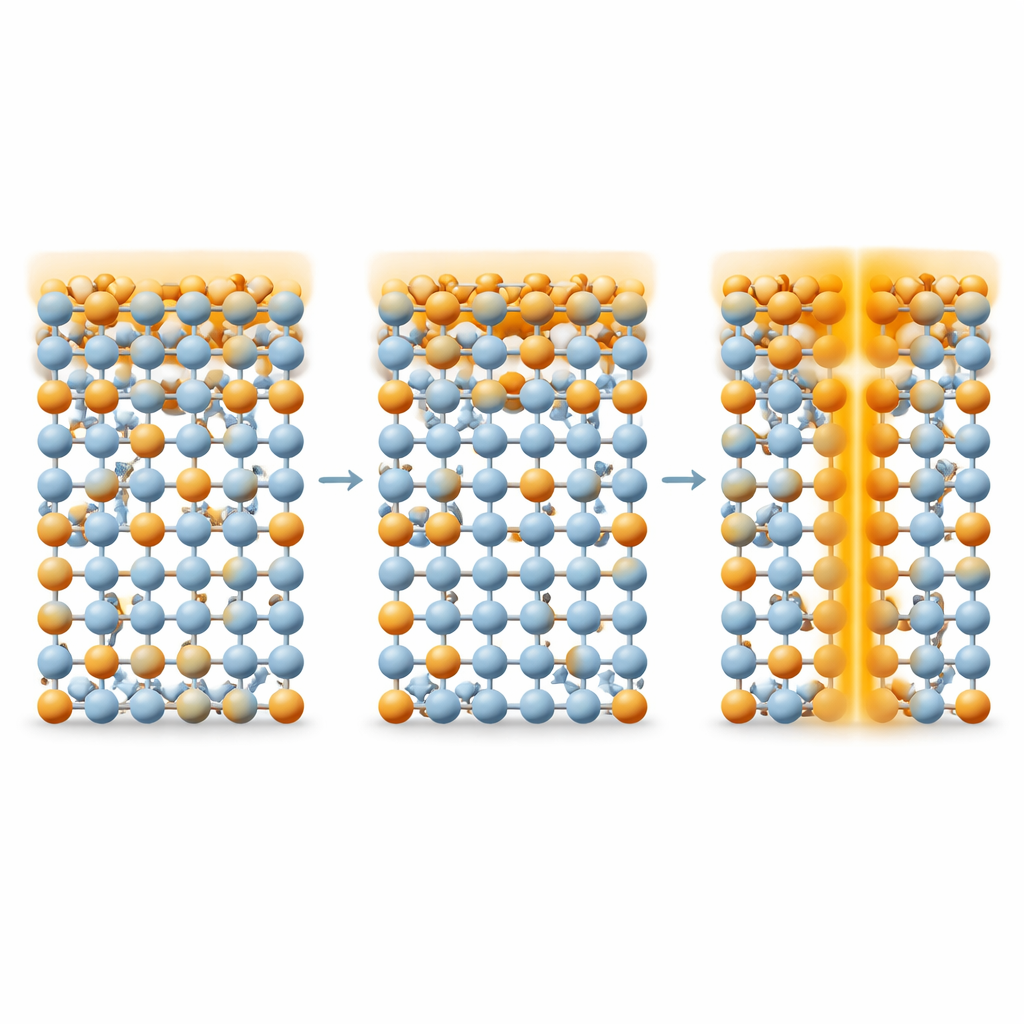

De kaarten tonen twee heel verschillende gedragsregimes. Wanneer minder dan drie zuurstofvacatures per structurele eenheid ontstaan, behoudt het kristal zijn oorspronkelijke orthorhombische raamwerk en verspreiden de vacatures zich uniform door het oxide, als een goed gemengde vaste oplossing. In dit regime kan de weerstand herhaaldelijk worden geschakeld omdat zuurstof kan worden toegevoegd en verwijderd zonder blijvende schade. Echter, zodra het aantal vacatures deze drempel overschrijdt, beginnen vacatures te clusteren in de buurt van de interface met de metalelektrode, waardoor een sterk gedesoriënteerde, defectrijke zone ontstaat. Deze beschadigde zone fungeert als een gemakkelijke snelweg voor zuurstofionen om na SET snel terug het oxide in te stromen, waardoor de laag-weerstandstoestand onstabiel wordt. Bij nog hogere spanningen wordt het zuurstofverlies zo ernstig dat delen van het kristal transformeren naar een andere, meer metallische kubische fase. Als deze nieuwe fase uitgroeit tot een doorlopend filament dat de film overspant, komt het apparaat vast te zitten in een permanent geleidende toestand en faalt.

Een eenvoudige laag die een groot verschil maakt

Gewapend met dit atomaire beeld testen de auteurs een praktische oplossing. In plaats van het metalen contact als een eenrichtingsput voor zuurstof te laten fungeren, voegen ze een dun amorf laagje SrNbO3 in tussen het kristallijne oxide en de bovenste elektrode. Deze gedesoriënteerde laag fungeert als een omkeerbaar zuurstofreservoir: zij kan tijdelijk zuurstofionen opslaan die tijdens SET uit het actieve kristal worden gedreven en ze tijdens RESET teruggeven. Elektrische tests tonen aan dat apparaten met dit reservoir een stabiele kloof tussen hoge en lage weerstandstoestanden behouden over vele cycli, en microscopie bevestigt dat het oxide voornamelijk in het veilige, vaste-oplossingsregime werkt in plaats van naar de defectrijke of volledig metallische fasen te schuiven. Met andere woorden: beheersen waar overtollige zuurstof naartoe gaat is net zo belangrijk als beheersen hoeveel vacatures worden gecreëerd.

Wat dit betekent voor toekomstige elektronica

Samengevat wijst de studie een duidelijke atomair-schaalgrens aan tussen omkeerbaar schakelen en onomkeerbare schade in oxide-gebaseerde memristors: houd zuurstofvacatures onder ongeveer drie per structurele eenheid en het apparaat kan betrouwbaar cyclen; duw daar voorbij en defecte structuren of metallische filamenten vormen zich die de prestaties ondermijnen of permanente uitval veroorzaken. Door individuele vacatures rechtstreeks te tellen en ze te koppelen aan kristalvervormingen en elektrisch gedrag, biedt het werk een blauwdruk voor het ontwerpen van robuustere geheugentoestellen—niet alleen in strontiumniobaat, maar in een breed scala aan oxiden waarin anionvacatures stilletjes bepalen hoe elektronen stromen.

Bronvermelding: Wang, Z., Lin, W., Li, Y. et al. Atomic-scale quantification of individual oxygen vacancies and structural evolution in valence change memristors. Nat Commun 17, 3588 (2026). https://doi.org/10.1038/s41467-026-71912-z

Trefwoorden: memristor, zuurstofvacatures, oxide-elektronica, resistief schakelen, strontiumniobaat
