Antennes met verminderd overspraak voor rasterlob‑vrije en wijd‑zichtveld geïntegreerde optische fasediagrammen

Lichtbundels zonder bewegende onderdelen

Stel je voor dat je een laserbundel bestuurt zoals je een cursor op een scherm verplaatst—direct, precies en zonder bewegende spiegels of motoren. Dat is de belofte van geïntegreerde optische fasediagrammen, kleine chips die licht elektronisch kunnen richten. Ze zijn cruciaal voor opkomende technologieën zoals sensoren voor zelfrijdende auto’s, ultrasnelle draadloze verbindingen door de lucht en miniatuurprojectoren. Toch hebben de huidige chips moeite om licht over een brede hoek te zenden of te ontvangen zonder ongewenste “spook”bundels te creëren. Dit onderzoek laat zien hoe je de lichtuitstralende antennes op zulke chips kunt herontwerpen zodat ze een veel groter gezichtsveld kunnen scannen terwijl de bundel schoon en helder blijft.

Waarom chip‑gebaseerde lichtsturing ertoe doet

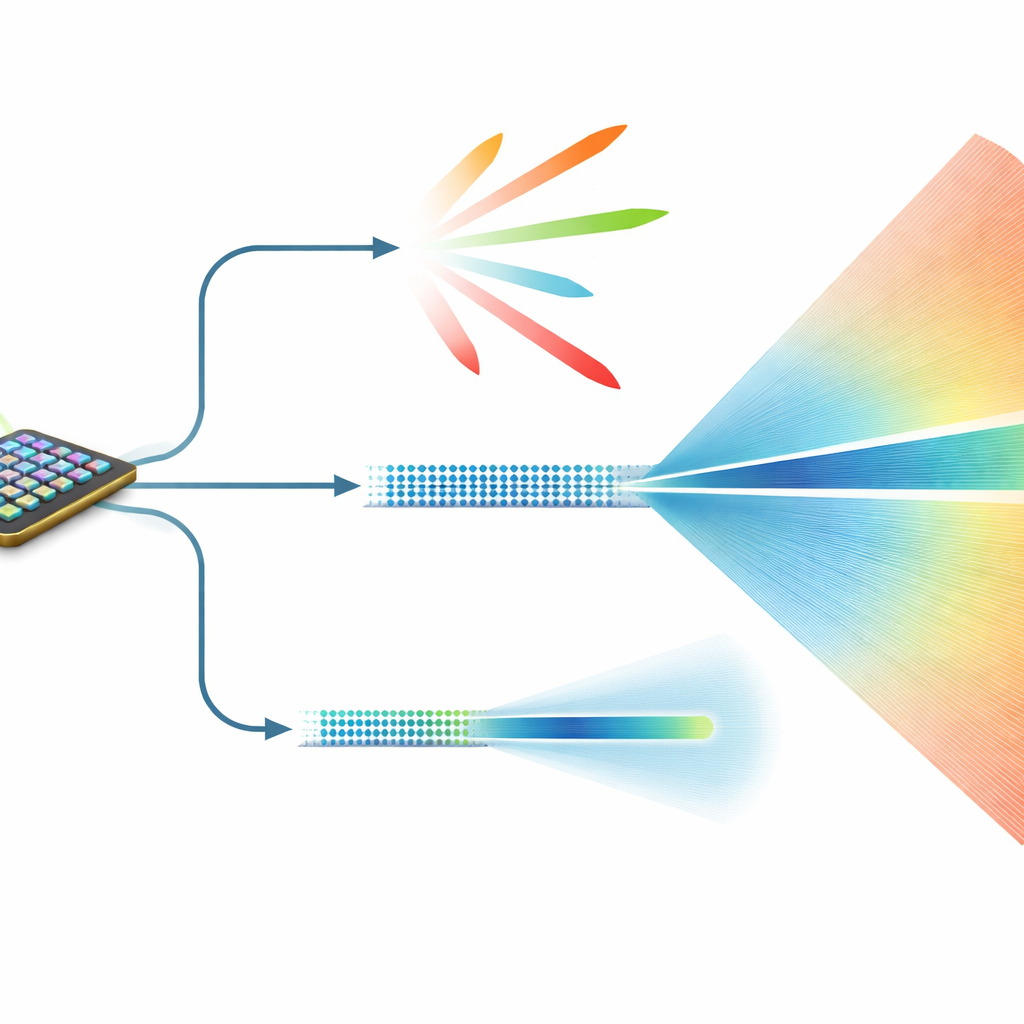

Veel apparaten moeten smalle lichtbundels zenden en ontvangen die snel en betrouwbaar kunnen worden gestuurd. Voorbeelden zijn LiDAR‑systemen die de omgeving van een auto in kaart brengen, vrije‑ruimte optische links die data door de lucht versturen, en optische pincetten die microscopische objecten met licht verplaatsen. Geïntegreerde optische fasediagrammen ver pakken tientallen tot duizenden kleine antennes op één enkele chip. Licht wordt verdeeld over veel paden, elk pad krijgt een zorgvuldig gekozen faseverschuiving, en alle antennes stralen samen uit. De interferentie van deze golven bepaalt waar de samengestelde bundel de ruimte in gaat, vergelijkbaar met muzikanten in een orkest die hun geluid in een concertzaal richten.

Het probleem van ongewenste spookbundels

Om een breed gezichtsveld te kunnen zien moet je de antennes zeer dicht bij elkaar plaatsen—ongeveer een halve golflengte van het licht uit elkaar. Deze krappe plaatsing voorkomt zogenaamde gratinglobben, extra bundels die verschijnen wanneer antennes te ver van elkaar staan en die vermogen verspillen en het signaal verwarren. Het dicht plaatsen van antennes veroorzaakt echter een ander probleem: hun elektromagnetische velden overlappen sterk, waardoor energie zijwaarts van de ene antenne naar de andere kan lekken. Deze overspraak verwart de precieze faseverhoudingen die nodig zijn om een scherpe hoofd‑bundel te vormen, wat de beeldkwaliteit en de signaal‑ruisverhouding vermindert. Eerdere pogingen om spookbundels te verwijderen gingen ofwel ten koste van bundelhelderheid, bemoeilijkten de array‑indeling, of beperkten de sturing tot slechts één richting.

Een nieuwe manier om de buren stil te houden

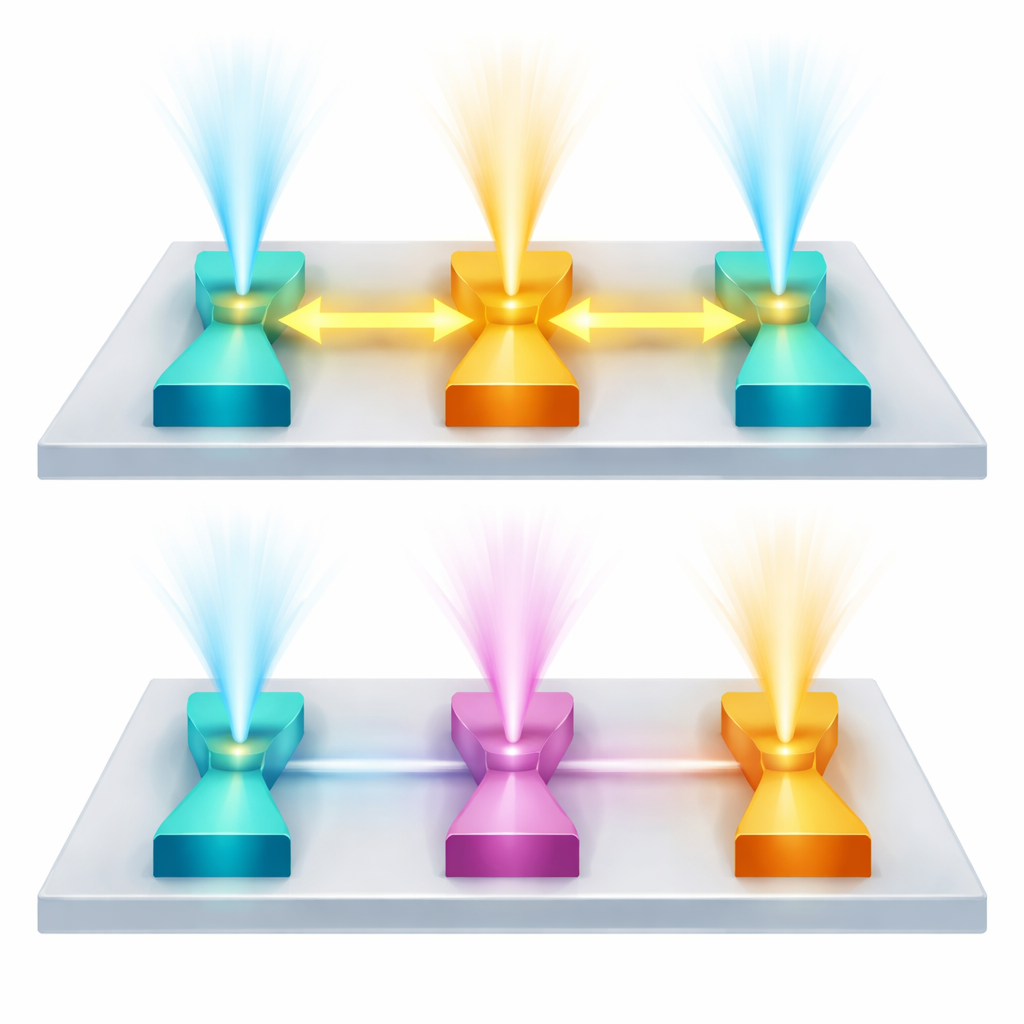

De auteurs pakten het overspraakprobleem bij de wortel aan: de manier waarop aangrenzende antennes op elkaar inwerken. Ze ontwikkelden eerst een algemene theorie die beschrijft hoe licht zich voortplant en koppelt tussen elementen die niet alleen energie uitwisselen maar ook een deel verliezen door in de ruimte te stralen. Dit kader breidt de standaard gekoppelde‑modus theorie uit met verschillende verliesraten in elk element, wat essentieel blijkt voor antennes die bewust licht willen laten lekken. Met deze theorie en gedetailleerde computersimulaties ontwierpen ze drie lichtelijk verschillende grating‑achtige antennes—voornamelijk te onderscheiden door hun breedtes—die alle in dezelfde richting uitstralen met vrijwel identieke sterkte, maar licht met verschillende interne snelheden geleiden. Wanneer deze drie typen afwisselend over de chip worden geplaatst, verminderen hun niet‑overeenkomende interne eigenschappen de zijwaartse energiestroom tussen buren drastisch.

Van theorie naar werkende apparaten

Het team vervaardigde teststructuren in een commerciële siliciumfotonica‑process om standaardantennes te vergelijken met hun nieuwe versies met verminderde overspraak. In eenvoudige opstellingen met twee antennes op de krappe halve‑golflengte pitch maten ze hoeveel vermogen van de ene antenne naar de andere ging naarmate de antennes langer werden. Standaard, identieke antennes wisselden vrijwel al hun vermogen heen en weer, wat sterke overspraak bevestigde. Daarentegen wisselden de afwisselende‑geometrie antennes slechts ongeveer één procent van hun vermogen—een vermindering van twee orde van grootte—wat overeenkwam met zowel simulaties als de nieuwe theorie. De onderzoekers bouwden vervolgens een volledige fasediagram‑chip met 16 van de nieuwe antennes, elk gevoed via een onafhankelijk regelbare faseschuif. Met een aangepaste microscoopopstelling die kon roteren om de bundel te volgen, kalibreerden ze de fasen zodat de antennes samenwerkten om een enkele, scherpe lichtvlek te vormen.

Breder zien zonder ruis

Met het nieuwe antenneontwerp behaalde de geïntegreerde fasediagram wat veel toepassingen vragen: een enkele, schone bundel die over een grote hoekspanne gestuurd kan worden zonder dat er extra lobben elders opduiken. Het gedemonstreerde apparaat scande over ongeveer 60 graden gezichtsveld terwijl het een smalle, hoogcontrast bundel behoudt en toonde compatibiliteit met sturing door zowel het veranderen van de golflengte van het licht als door het aanpassen van fases. Omdat de antennes op de ideale halve‑golflengte afstand zitten, ondersteunt het onderliggende ontwerp theoretisch een gezichtsveld dat een volledige halve cirkel nadert. In alledaagse termen laat dit werk zien hoe zorgvuldige engineering van de kleine lichtemittors op een chip ongewenste interacties tussen hen kan temmen, en zo de weg vrijmaakt voor compacte, laaggeprijsde en hoog‑presterende bundelsturing in toekomstige detectie‑, communicatie‑ en displaysystemen.

Bronvermelding: Crawford-Eng, H., Garcia Coleto, A., Mazur, B.M. et al. Reduced-crosstalk antennas for grating-lobe-free and wide-field-of-view integrated optical phased arrays. Nat Commun 17, 3942 (2026). https://doi.org/10.1038/s41467-026-71832-y

Trefwoorden: optische fasediagrammen, siliciumfotonica, bundelsturing, geïntegreerde antennes, LiDAR
