Experimenteel bewijs van hoge ruimtecompressie met optische spaceplates

Waarom het verkleinen van camera's ertoe doet

Van smartphones tot ruimtetelescopen, de meeste geavanceerde camera's hebben een hardnekkig probleem: ze zijn omvangrijk. Zelfs als lenzen dunner en platter worden gemaakt, moet er nog steeds lege ruimte zijn waar licht doorheen reist tussen de lens en de beeldsensor. Deze “luchtspouw” legt een harde grens op hoe slank onze optische apparaten kunnen zijn. Het onderzoek in dit artikel introduceert en toont experimenteel een radicaal ander idee: een speciaal plat component dat een “spaceplate” wordt genoemd en licht kan laten gedragen alsof het een lange afstand heeft afgelegd, terwijl het in werkelijkheid slechts een plaat van enkele micrometers dik is gepasseerd. Dit kan de weg vrijmaken voor papierdunne camera's en compactere instrumenten voor medische beeldvorming, autonome voertuigen en virtual reality.

Een nieuwe manier om lege ruimte te vervangen

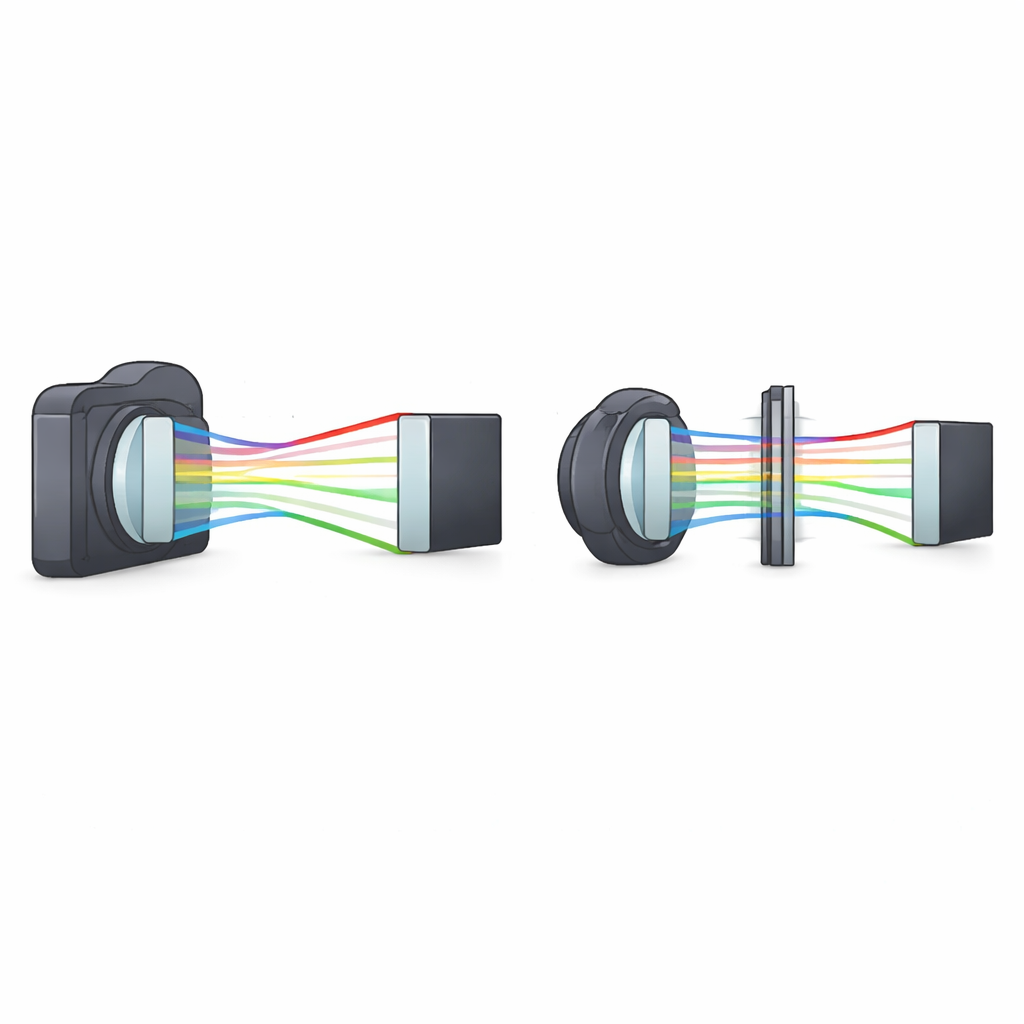

In plaats van licht te buigen om het te focussen, zoals een lens doet, vervangt een spaceplate een deel van de lege ruimte die licht normaal doorkruist nadat het een lens heeft verlaten. Wanneer een bundel onder een hoek de spaceplate binnenkomt, verlaat hij die onder dezelfde hoek maar zijwaarts verschoven, precies zoals hij zou verschuiven als hij door een veel dikkere laag lucht had gereisd. Met andere woorden: de spaceplate bootst een lange strook vrije ruimte na in een zeer dun apparaat. Door zo'n plaat in een camera tussen de lens en het beeldvlak te plaatsen, kunnen ingenieurs het punt waar het beeld scherp wordt aanzienlijk naar voren verplaatsen, waardoor het hele systeem korter wordt terwijl de beeldgrootte (vergroting) gelijk blijft.

Een platte vervanger voor afstand bouwen

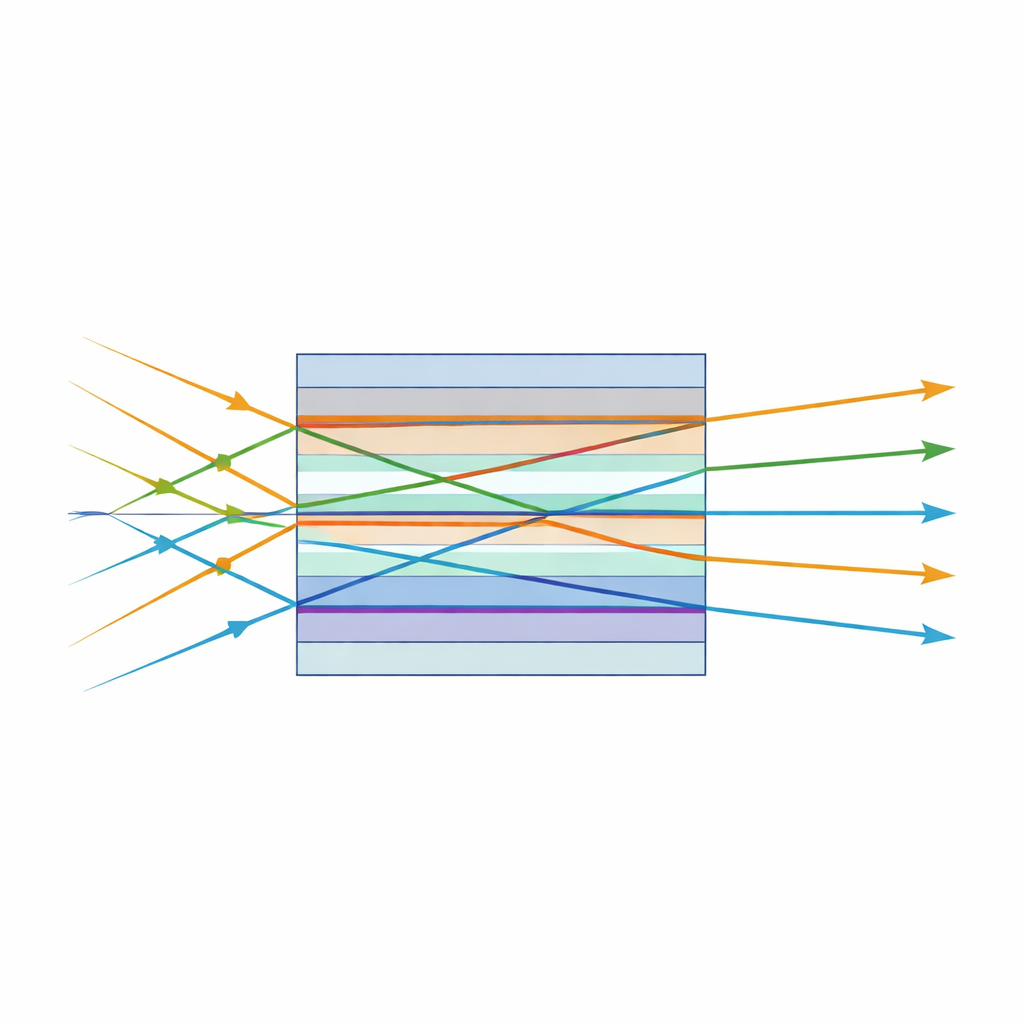

De auteurs realiseren dit concept met technologie die al ten grondslag ligt aan commerciële optische filters: multilaagige dunne-filmlagen. Ze deponeren afwisselende lagen van twee veelgebruikte materialen — silica glas en amorf silicium — op een glazen substraat, waarbij elke laag slechts een fractie van een micrometer dik is. Door zorgvuldig de dikte van elke laag te kiezen, vormen ze hoe het apparaat het licht vertraagt afhankelijk van de invalshoek. Deze hoekafhankelijke vertraging veroorzaakt de gewenste zijwaartse verschuiving van de bundel en laat de dunne stapel zich gedragen als een veel dikkere laag lege ruimte. Het team onderzoekt twee ontwerpstrategieën: één gevonden via computergebaseerde gradient-descent optimalisatie en een andere gebaseerd op het herhalen van kleine optische resonators, vergelijkbaar van geest met bekende Fabry–Pérot-resonatoren.

Het effect zien in echte bundels en beelden

Om te bewijzen dat hun stapels daadwerkelijk ruimte comprimeren, voeren de onderzoekers meerdere optische experimenten uit bij infrarode golflengten rond 1550 nanometer, een standaard telecommunicatieband. Eerst plaatsen ze hun spaceplate bovenop een veel dikker glasplaat en schijnen er een bundel doorheen onder verschillende hoeken. Normaal gesproken laat het kantelen van een glasplaat de bundel in één richting zijwaarts schuiven; opvallend genoeg verschuift de multilaag-spaceplate de bundel in de tegengestelde richting. Voor een ontwerp van slechts 11,51 micrometer dik is de zijwaartse verschuiving door alleen de spaceplate zo sterk dat hij bijna de verschuiving opgeheft die door een 3 millimeter dikke glasplaat eronder wordt veroorzaakt — ondanks dat hij ongeveer 260 keer dunner is.

De afstand comprimeren in een camera

Het team bestudeert vervolgens wat er gebeurt wanneer een lens licht door de spaceplate focust, ter nabootsing van een eenvoudig beeldvormingssysteem. Ze volgen waar een smalle bundel zijn kleinste vlek vormt terwijl hij door vrije ruimte, door gewoon glas en door glas plus spaceplate passeert. Gewoon glas duwt de focus, zoals verwacht, verder weg omdat licht door een dichter medium reist. Het toevoegen van de dunne multilaag keert deze trend om en trekt de focus ongeveer een halve millimeter dichter naar de lens. Wanneer ze een daadwerkelijk beeld vormen van een klein geëtst defect op glas, verschijnt de scherpste afbeelding met de spaceplate op deze nabijere afstand, terwijl de afbeeldingsgrootte onveranderd blijft. Dit bevestigt dat het apparaat het systeem verkort zonder de vergroting te veranderen, iets wat gewone lenzen niet alleen kunnen bereiken.

Hoe ver kunnen platte optica gaan?

Door te meten hoe de zijwaartse bundelverschuiving groeit met de hoek, en hoe deze varieert met kleur, kwantificeren de auteurs een “compressieverhouding”: hoeveel keer meer ruimte de plaat nabootst vergeleken met zijn eigen dikte. Hun beste apparaat vervangt effectief een gebied vrije ruimte dat 176 keer dikker is dan zichzelf, de grootste dergelijke verhouding die tot nu toe bij optische golflengten is aangetoond en ver voorbij eerdere prototypes. Verschillende ontwerpen ruilen compressiekracht, kleurbandbreedte en het bereik aan hoeken dat ze aankunnen af, maar omdat de multilaagbenadering gebruikmaakt van volwassen coatingtechnologie, kunnen deze spaceplates worden afgestemd op specifieke taken en in massa worden geproduceerd. Op korte termijn is hun smalle kleurbereik eerder een voordeel dan een nadeel voor systemen die al enkelkleurig licht gebruiken, zoals LIDAR-scanners, netvliesbeeldvormers, endoscopen en lasergebaseerde displays. Op de lange termijn kunnen verbeterde materialen en multikleurontwerpen helpen om de droom van ultradunne, platte camera's en compacte optische instrumenten in het dagelijks leven te realiseren.

Bronvermelding: Hogan, R., Mamchur, Y., Córdova-Castro, R.M. et al. Experimental demonstration of high space compression by optical spaceplates. Nat Commun 17, 3493 (2026). https://doi.org/10.1038/s41467-026-71500-1

Trefwoorden: spaceplate, platte optica, compacte beeldvorming, multilaagige dunne films, LIDAR
