3D-geprinte NiTi-legeringen voor elastocalorische koeling

Onze wereld schoner koelen

Airconditioners houden huizen en datacenters comfortabel, maar ze vertrouwen meestal op gassen die kunnen lekken en de atmosfeer opwarmen. Deze studie onderzoekt een vast metalen alternatief gemaakt van een nikkel–titaniumlegering gevormd door 3D-printen, met als doel de uitstoot van broeikasgassen te verminderen terwijl toch sterke, betrouwbare koeling wordt geleverd.

Van gasgekoelde systemen naar vaste koelers

De meeste hedendaagse koelsystemen gebruiken dampcompressiecycli, waarbij speciale gassen worden samengeperst en vrijgegeven om warmte te verplaatsen. Deze gassen hebben vaak een hoge bijdrage aan de opwarming van de aarde, dus lekkages verergeren klimaatverandering. Nikkel–titaniumlegeringen bieden een andere route: wanneer ze worden samengedrukt, verandert hun interne structuur op een manier die warmte opneemt of afgeeft, een gedrag dat bekendstaat als het elastocalorisch effect. Prototypes met conventioneel bewerkte nikkel–titanium hebben al aangetoond dat solide koeling in het laboratorium werkt, maar het vervaardigen van deze onderdelen vereist meestal veel stappen, zoals herhaald walsen en snijden, wat traag, duur is en veel materiaalverspilling oplevert.

Waarom het 3D-printen van deze metalen moeilijk is

3D-printen lijkt een ideale manier om nikkel–titanium te vormen tot compacte koelelementen met ingewikkelde kanalen voor vloeistoffen. Toch hadden eerder 3D-geprinte versies te maken met een lastig compromis. Sommige konden veel belastingscycli doorstaan maar gaven slechts een kleine temperatuursverandering per eenheid kracht. Andere leverden sterkere koeling maar faalden na relatief weinig cycli, ver onder wat in echte machines vereist zou zijn. Kleine poriën, scheurtjes en ongunstige korrelstructuren achtergebleven door het printproces maakten het metaal kwetsbaar voor schade en verminderden geleidelijk hoeveel van zijn interne structuur bij gebruik kon schakelen.

Een taaiere en efficiëntere legering ontwerpen

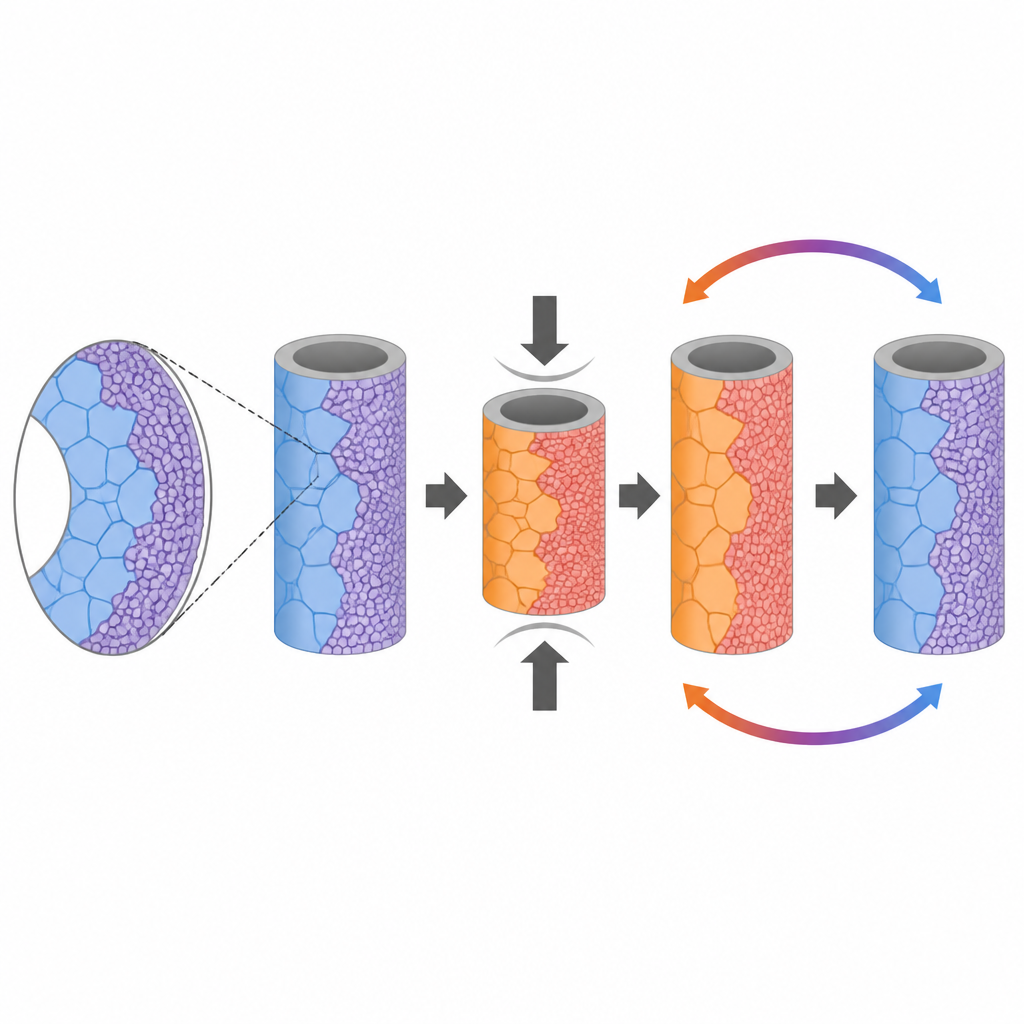

De auteurs pakten deze uitdaging aan door het laser powder bed fusion-proces en een enkele warmtebehandeling stap fijn af te stemmen. Door zorgvuldig de laserenergie te kiezen, produceerden ze materiaal met een extreem laag defectengehalte, waarbij zowel ongesmolten gebieden als diepe keyhole-poriën werden vermeden. Annealen herschikte vervolgens het interne korrelpatroon in een “bimodale” mix van grotere korrels en clusters van veel fijnere korrels, met een kleine hoeveelheid titanium-rijke secundaire fase. Deze combinatie vermindert dislocaties die anders delen van de structuur zouden vastzetten, stelt de temperatuur bij waarop het metaal faseovergang toont bij, en maakt de legering beter bestand tegen scheurgroei onder herhaalde belasting.

Recordprestaties bij herhaald gebruik

Onder gecontroleerde compressietests toonde het nieuwe 3D-geprinte nikkel–titanium een grote temperatuurschommeling van bijna 20 graden Celsius bij een optimale spanningsniveau en, cruciaal, behield het nuttige koelvermogen gedurende drie miljoen belastingscycli zonder te breken. De specifieke temperatuursverandering, een maat voor hoe effectief het toegepaste spanningen omzet in een temperatuurverschil, was meer dan tien keer hoger dan de beste eerdere 3D-geprinte tegenhanger en vergelijkbaar met, of beter dan, veel commerciële legeringen gemaakt via traditionele routes. Microscopie en röntgenbeeldvorming toonden aan dat scheuren later ontstaan, langzamer groeien en herhaaldelijk worden afgebogen of gestopt door de gemengde korrelstructuur en door lokale faseveranderingen die energie absorberen nabij scheurtoppen.

Van geprinte buizen naar werkende koelers

Om te laten zien dat het materiaal verder werkt dan de labopstelling, printte het team holle nikkel–titanium buizen met interne kanalen en bouwde een compact koelsysteem. Wanneer deze buizen cyclusgewijs werden samengedrukt terwijl water erdoor stroomde, bereikte het systeem een temperatuurverschil van 20 graden Celsius en een koelvermogen van ongeveer 50 watt, vergelijkbaar met apparaten gebaseerd op conventioneel verwerkte legeringen. Omdat 3D-printen complexe interne paden en meerdere vormen in één batch met weinig verspild metaal kan creëren, opent het de deur naar ontwerpen die eerder onmogelijk waren met alleen snijden en verspanen.

Wat dit betekent voor toekomstige koeling

Dit werk toont aan dat 3D-geprint nikkel–titanium zowel lange levensduur als sterke koelprestaties kan leveren, twee vereisten voor praktische solide-koelkasten en warmtepompen. Door defecten te verminderen en het interne korrelpatroon zorgvuldig af te stemmen, brengen de onderzoekers duurzaamheid en efficiëntie samen op een manier die eerdere ontwerpen niet konden. Hoewel er nog engineering nodig is voordat dergelijke systemen huizen of datacenters bereiken, wijst de studie op een toekomst waarin schonere, flexibeler koelingsapparaten rechtstreeks uit digitale ontwerpen kunnen worden gebouwd, en zo helpen de groeiende koelingsvraag te dekken met minder impact op het klimaat.

Bronvermelding: Zhong, S., Lin, H., Li, Y. et al. 3D-printed NiTi alloys for elastocaloric cooling. Nat Commun 17, 4207 (2026). https://doi.org/10.1038/s41467-026-71399-8

Trefwoorden: elastocalorische koeling, 3D-geprint NiTi, solide-koeling, duurzame koeling, geheugenmetaallegeringen
