Microstructuren van kathodecomposiet afgeleid via mechanofusie met schaalbare coatings van gemengd geleidend matrix voor vaste-stofbatterijen

Waarom betere batterijen betere kathodes nodig hebben

Van elektrische auto's tot grootschalige netopslag: de volgende generatie vaste-stofbatterijen belooft meer energie en verbeterde veiligheid vergeleken met de huidige lithium-ioncellen. Maar om dat potentieel te ontsluiten, moeten ingenieurs niet alleen nieuwe materialen ontwikkelen; ze moeten ook uitvinden hoe ze piepkleine deeltjes in de batterij zo kunnen rangschikken dat ionen en elektronen zich gemakkelijk verplaatsen en de structuur duizenden laad-ontlaadcycli overleeft. Deze studie toont een praktische manier om die fijne structuren vooraf te bouwen in een schaalbaar droog proces, wat mogelijk de weg van laboratoriummodellen naar industriële vaste-stofbatterijen kan vereenvoudigen.

Het bouwen van een nieuw soort kathodekorrel

In een vaste-stofbatterij is de kathode een dichte mix van drie ingrediënten: een actief materiaal dat energie opslaat, een vaste elektrolyt die lithiumionen transporteert, en een geleidend additief dat elektronen draagt. Traditioneel worden deze poeders simpelweg gemengd, wat leidt tot een enigszins willekeurige rangschikking. De auteurs benaderen elke kathodekorrel in plaats daarvan als een opzettelijk ontworpen "bouwsteen." Ze gebruiken enkelvoudige kristaldeeltjes van een nikkelrijk oxide als energieopslagkern. Rond elke kern wikkelen ze een schaal gemaakt van een zachte halide vaste elektrolyt (Li3InCl6) en, in veel gevallen, een fijne koolstofpoeder voor geleiding. Het resultaat is een kern–schildeeltje dat zo is ontworpen dat ionen en elektronen bijna elk deel van het actieve materiaal kunnen bereiken.

Poeders tot gecoate deeltjes spinnen

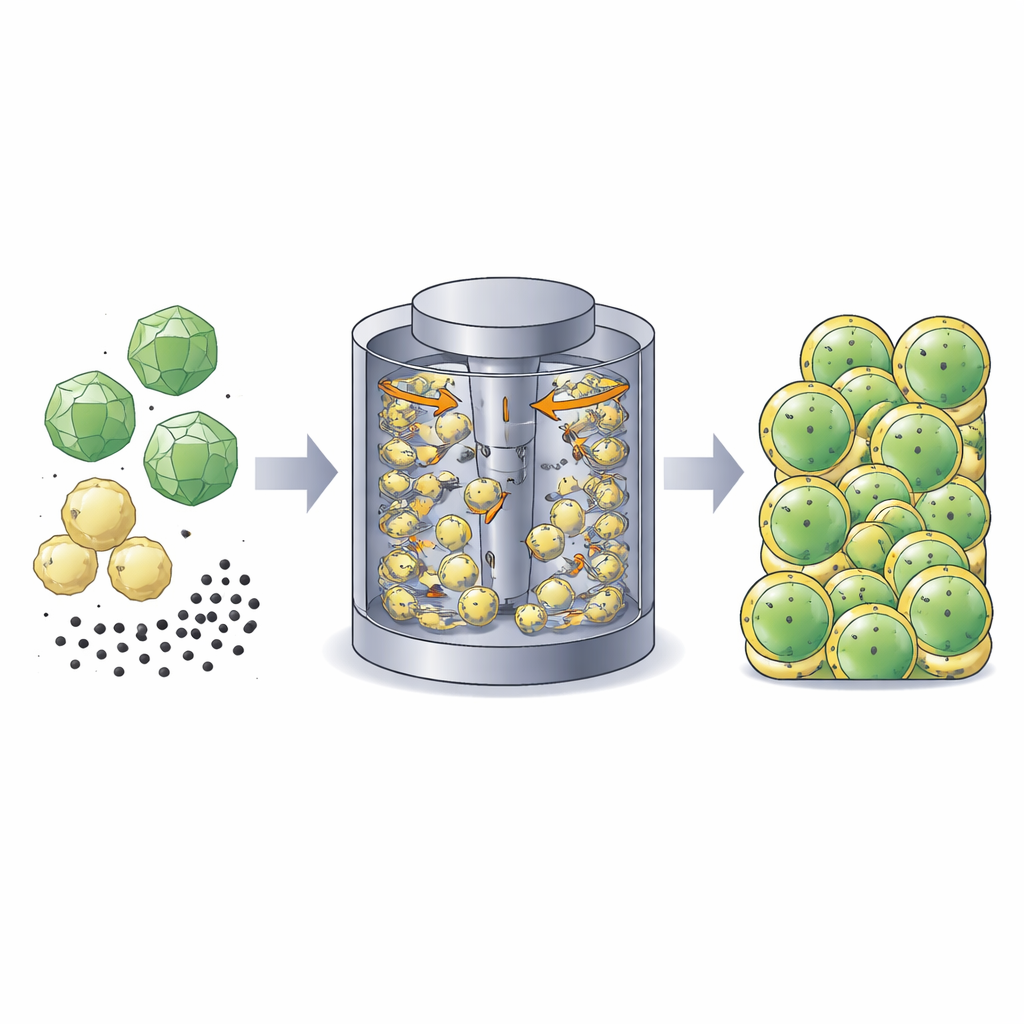

Om deze bouwstenen op schaal te maken, gebruikt het team een hoogintensieve droge mengtechniek genaamd mechanofusie. Poeders worden in een compacte mixer gevoerd waar een snel draaiende rotor ze door een nauwe spleet drijft en onderwerpt aan intense schuifkrachten en botsingen. Onder deze omstandigheden smeren en vervormen de zachte elektrolytdeeltjes en hechten ze zich op de hardere actieve materiaal kristallen, terwijl koolstofdeeltjes in deze buitenlaag ingebed raken. Door de mixersnelheid, verwerkingstijd en de relatieve hoeveelheden van elk component af te stemmen, kunnen de onderzoekers ofwel ultradunne, nanometerschaalcoatings maken of dikkere schillen die een continue matrix rond meerdere deeltjes vormen. Geavanceerde elektronenmicroscopie en oppervlaktegevoelige spectroscopie bevestigen dat de coatings de actieve deeltjes volledig kunnen bedekken zonder hun kristalstructuur te beschadigen.

De link tussen mixerinstellingen en microstructuur

Aangezien industriële mixers enorme aantallen deeltjes bevatten, combineren de auteurs experimenten met computersimulaties die bijhouden hoe vaak en hoe sterk deeltjes in de mixer botsen. Deze simulaties leveren twee sleutelgrootheden: de intensiteit van elke botsing en het aantal botsingen dat elk deeltje ondergaat. Ze tonen aan dat hoge botsingsintensiteit bijzonder belangrijk is om snel gladde, continue schillen te vormen. Lagere intensiteiten kunnen uiteindelijk vergelijkbare bedekking bereiken, maar alleen met veel langere mengtijden en minder gunstige coatingvormen. Cruciaal is dat, zelfs bij de hoogste geteste intensiteiten, de enkelkristallijne kathodedeeltjes structureel intact blijven wanneer ze gecoat zijn met de zachte halide-laag, wat suggereert dat het proces energierijk én zacht kan zijn als de materialen zorgvuldig worden gekozen.

Balanceren van snelle transporten met mechanische stabiliteit

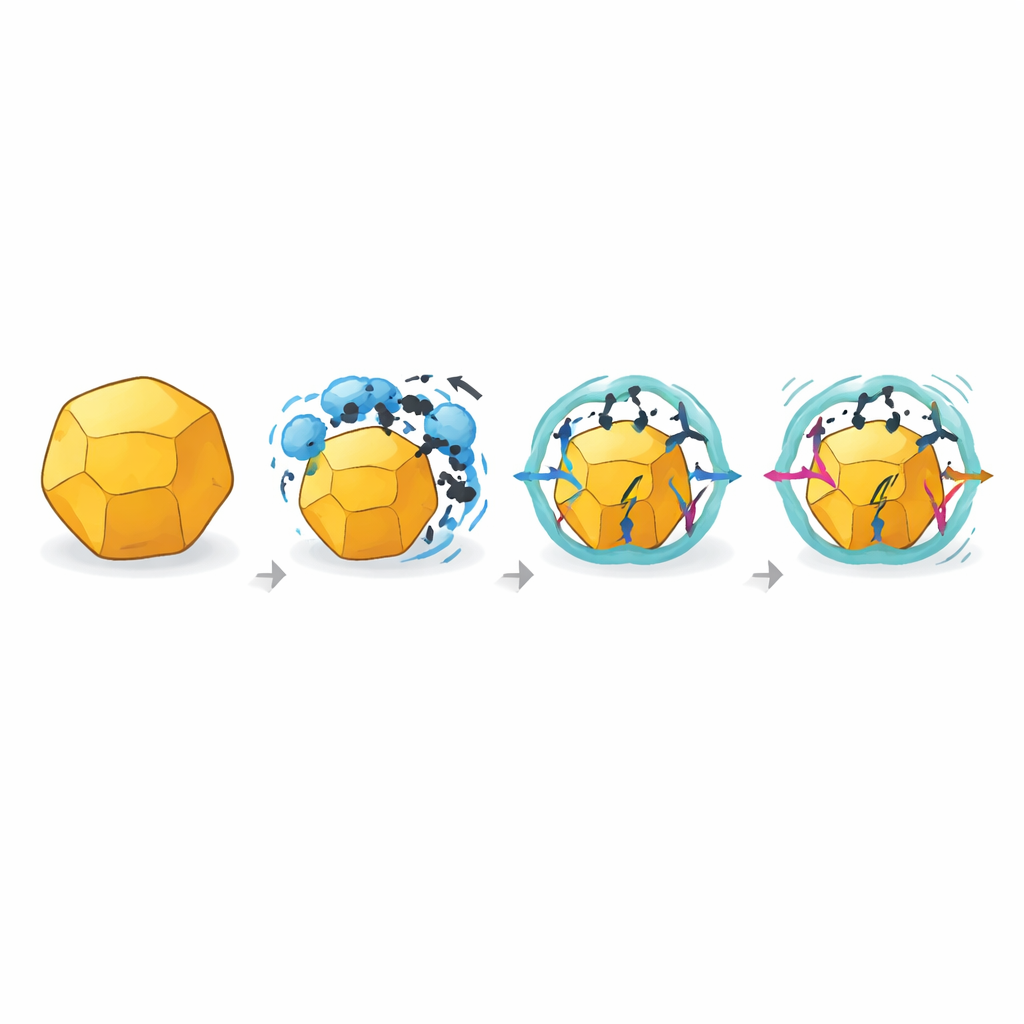

De koolstofrijke schaal is bedoeld om een gemengde doorgang voor zowel elektronen als ionen te creëren, maar er is een afweging. Meer koolstof verbetert de kans dat elk actief deeltje elektronisch verbonden is, waardoor het aandeel van de kathode dat werkelijk deelneemt aan energieopslag toeneemt. Echter, koolstof verwatert de ionengeleidende elektrolyt en maakt de schaal poreuzer en vatbaarder voor blijvende vervorming. Mechanische tests tonen aan dat koolstofrijke schillen zich meer gedragen als zachte plastic schuimen die vervormen en niet volledig herstellen, terwijl koolstofarme schillen elastischer reageren. In snellaadtesten leveren kathodes met te veel koolstof alleen bij lage snelheden hoge capaciteit en verliezen ze snel performance bij hogere snelheden, waarschijnlijk omdat ionenpaden geblokkeerd raken en contact verloren gaat tijdens cycli. Een tussenniveau van koolstof geeft de beste compromis, met zowel goede benutting van het actieve materiaal als robuuste prestaties bij praktische laad- en ontlaadsnelheden.

Wat dit betekent voor toekomstige vaste-stofbatterijen

Samengevat toont de studie aan dat droge, hoogintensieve menging kan dienen als een schaalbare route naar zorgvuldig ontworpen kathodedeeltjes voor vaste-stofbatterijen. Door elke korrel als een ontworpen object te behandelen—met een stevige, energieopslagende kern en een zachte, ion- en elektrongeleidende schaal—bereiken de auteurs stabiele cycli bij realistische snelheden terwijl ze alleen industrieel relevante processen en batchgroottes gebruiken. Hun resultaten benadrukken dat batterijprestaties niet alleen afhangt van welke materialen worden gebruikt, maar ook van hoe ze mechanisch worden verwerkt tot microstructuren die geleidbaarheid en mechanische veerkracht in balans brengen. Deze bottom-upbenadering van kathodeontwerp kan helpen de kloof te overbruggen tussen veelbelovende vaste-stofchemieën en praktische, produceerbare apparaten.

Bronvermelding: Kissel, M., Frankenberg, F., Demuth, T. et al. Mechanofusion-derived cathode composite microstructures with scalable mixed conducting matrix coatings for solid state batteries. Nat Commun 17, 3215 (2026). https://doi.org/10.1038/s41467-026-71305-2

Trefwoorden: vaste-stofbatterijen, kathodecoatings, mechanofusie, deeltjesmicrostructuur, energieopslag
