3D-elektronendiffractie — de ontbrekende plak die nanoschaalanalyse van organische zonnecellen in TEM voltooit

Waarom het belangrijk is in zonnecellen te kijken

Zonnepanelen op basis van koolstofhoudende (organische) materialen beloven lichtgewicht, flexibele en printbare apparaten, maar hun prestaties hangen sterk af van hoe moleculen zich op nanometerschaal ordenen. Tot nu toe moesten wetenschappers kiezen tussen technieken die de gemiddelde structuur over grote gebieden zichtbaar maken en methoden die inzoomen op zeer kleine regio’s, waardoor het moeilijk is een compleet beeld te krijgen. Dit artikel introduceert een manier om die kloof te dichten: een driedimensionale vorm van elektronendiffractie die in een transmissie-elektronenmicroscoop (TEM) kan worden uitgevoerd, en zo gedetailleerde beeldvorming van het interne landschap van de zonnecel koppelt aan precieze structurele metingen.

Meer zien dan vage gemiddelden

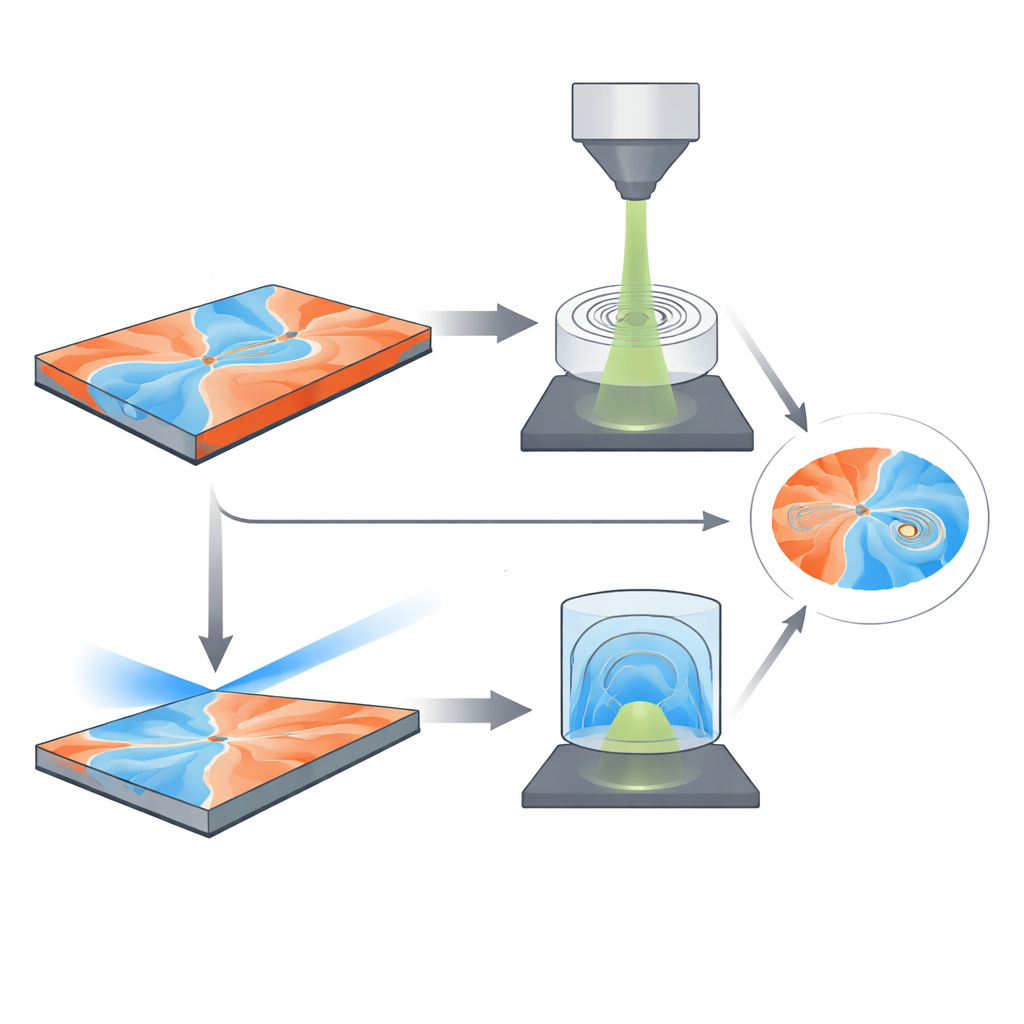

De meeste momenteel gebruikte instrumenten om organische zonnecellen te bestuderen, zoals grazing-incidence wide-angle X-ray scattering (GIWAXS), werken door röntgenstralen onder een ondiepe hoek op dunne films te laten vallen en het resulterende diffractiepatroon te analyseren. GIWAXS is krachtig: het vertelt onderzoekers hoe dicht moleculen zijn gepakt, hoe groot hun geordende gebieden zijn en hoe goed ze georiënteerd zijn, terwijl het middelen over gebieden vergelijkbaar met de grootte van een punaisehoofd. Maar het kan niet rechtstreeks de ruimtelijke vormen van domeinen, lokale oriënteringsverschillen of chemische variaties binnen de film tonen. Ook mist het van nature enige informatie over zuiver in‑vlak moleculaire ordening omdat de meetgeometrie niet precies langs het vlak van de film kan kijken.

De ontbrekende plak toevoegen met elektronen

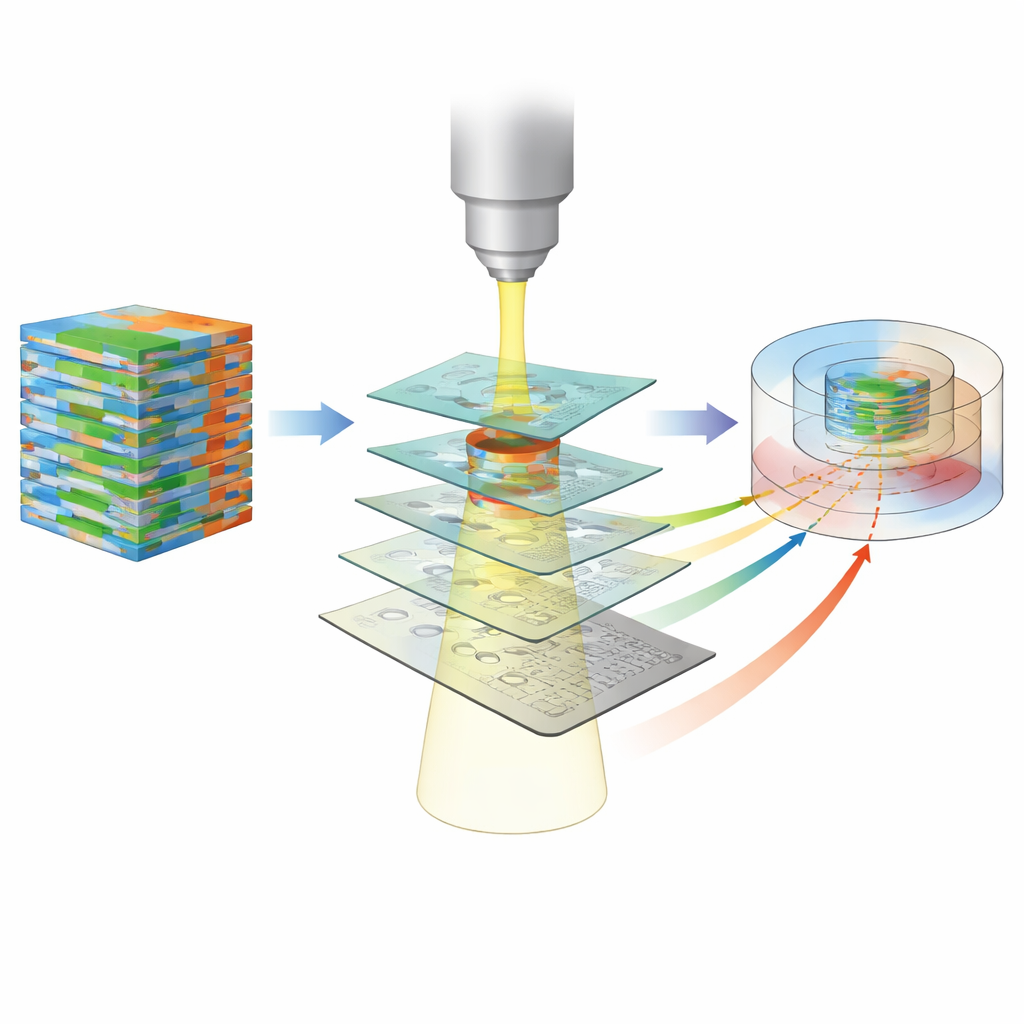

De auteurs laten zien dat een aanvullende methode — driedimensionale elektronendiffractie (3D ED) — vrijwel dezelfde structurele parameters kan terugwinnen als GIWAXS, terwijl ze ook de ontbrekende stukken levert. In een TEM wordt een dun, vrijstaand zonnecelvel geplaatst in de elektronenbundel en door verschillende hoeken gekanteld, waarbij bij elke stap een diffractiepatroon wordt opgenomen. Deze patronen worden vervolgens gereconstrueerd tot een driedimensionale kaart van hoe de film elektronen verstrooit. Met een goed bestudeende modelblend van een klein-molecuul donor en een fullerene acceptor (DRCN5T:PC₇₁BM) toont het team dat 3D ED sleutelgrootheden reproduceert zoals roosterafstanden, de effectieve grootte van geordende gebieden en de spreiding van moleculaire oriënteringen, met opmerkelijke overeenstemming met zowel laboratorium- als synchrotron-GIWAXS.

Structuur koppelen aan functie, nanometer voor nanometer

Aangezien 3D ED binnen de TEM plaatsvindt, kan het naadloos worden gecombineerd met beeldvorming en spectroscopie. De auteurs benutten dit om een correlerend beeld van organische zonnecellen te bouwen dat moleculaire verpakking koppelt aan zichtbare domeinvormen en samenstelling. In de DRCN5T:PC₇₁BM-blend onthullen elementkaarten “bladvormige” donor-rijke gebieden ingebed in de acceptor-matrix. Diffractiebeelden tonen dat binnen deze bladeren veel kleinere kristallieten licht misgeoriënteerd zijn ten opzichte van elkaar, waardoor een mozaïek ontstaat. De oriëntatie van de strak gestapelde moleculaire vlakken verandert van regio tot regio: sommige domeinen zijn “edge-on”, wat ladingsvervoer langs het vlak van de film bevordert, terwijl andere “face-on” zijn en verticaal transport begunstigen. Door het 3D-diffractievolume te reconstrueren, kwantificeert het team deze mengeling van oriënteringen (textuur) en de mate van spreiding rond de voorkeursrichting (mosaiciteit), en relateert deze maten direct aan de nanoschaal morfologie.

Structuur zien evolueren tijdens verwerking

Om te testen hoe breed toepasbaar de methode is, richten de onderzoekers zich op een klassieke op polymeer gebaseerde blend, P3HT:PC₇₁BM, en vergelijken films voor en na een korte thermische annealingstap. 3D ED onthult dat verwarming bepaalde diffractieringen verscherpt die gekoppeld zijn aan lamellaire stapeling van het polymeer, wat wijst op grotere en meer geordende kristallieten, vooral langs bepaalde richtingen. Aanvullende diffractiebeeldvorming bevestigt dat domeinen meer uitgerekt raken en de fasescheiding grover wordt, trends die bekend staan om de apparaatprestaties in dit systeem te verbeteren. Zelfs voor dit meer bundel-gevoelige materiaal maakt zorgvuldige controle van elektronen­dosis en energiefiltering het mogelijk dat 3D ED structurele evolutie volgt zonder de onderliggende orde te vernietigen, waarmee de praktisch toepasbaarheid voor een breed scala aan organische en hybride dunne films wordt benadrukt.

Wat dit betekent voor toekomstige zonnecellen

Gezamenlijk toont het werk aan dat 3D-elektronendiffractie kan fungeren als de “ontbrekende plak” in de structurele analyse van organische zonnecellen. Het levert kwantitatieve informatie vergelijkbaar met GIWAXS, terwijl het echte driedimensionale oriënteringsgegevens en directe koppeling met ruimtelijke beelden en chemische kaarten in één instrument toevoegt. In plaats van röntgenmethoden te vervangen, vult 3D ED ze aan, met hoge gevoeligheid voor in‑vlak ordening en de mogelijkheid om micrometer-grote regio’s in detail te onderzoeken. Naarmate detectortechnologie en geautomatiseerde workflows verbeteren, zou deze benadering onderzoekers moeten helpen verwerkingscondities, nanoschaalstructuur en apparaatprestaties systematisch te koppelen — wat het ontwerp van efficiëntere en stabielere zonnecellen van de volgende generatie versnelt.

Bronvermelding: Kraus, I., Wu, M., Rechberger, S. et al. 3D electron diffraction—the missing slice completing nanoscale analysis of organic solar cells in TEM. Nat Commun 17, 3159 (2026). https://doi.org/10.1038/s41467-026-70690-y
