Directe observatie van kation-afhankelijke polariteitsomslagdynamiek in fluoriet-ferro-elektrica

Waarom kleine kristalverplaatsingen ertoe doen voor toekomstig geheugen

Onze telefoons, laptops en datacenters vertrouwen allemaal op geheugen dat informatie zonder stroom kan bewaren—maar huidige technologieën hebben moeite naarmate ingenieurs ze steeds kleiner maken. Deze studie kijkt in een veelbelovende klasse ultra-dunne materialen, zogenaamde fluoriet-ferro-elektrica, om te volgen hoe hun interne elektrische toestanden daadwerkelijk omklappen. Door de beweging van individuele atomen te volgen, laten de onderzoekers zien hoe een lichte wijziging van de metaalatomen in deze kristallen het omschakelen snel en soepel of juist hardnekkig vastgezet kan maken, een cruciale inzicht voor het ontwerpen van betere energiezuinige geheugenchips.

Nieuwe kanshebbers voor ultra-dun geheugen

Conventionele ferro-elektrische materialen worden al lang gebruikt voor niet-vluchtig geheugen, omdat ze van nature een interne elektrische polarisatie hebben die kan worden omgeklapt om een digitale 0 of 1 vast te leggen. De standaard kristalfamilie die hiervoor gebruikt wordt, de perovskieten, werkt echter niet betrouwbaar meer wanneer ze tot slechts een paar miljardsten van een meter worden uitgedund. Fluoriet-ferro-elektrica op basis van hafniumoxide en zirkoniumoxide hebben het speelveld veranderd. Ze behouden hun ferro-elektrische gedrag zelfs wanneer ze uit slechts een paar atoomlagen bestaan en kunnen met processen worden gemaakt die al in moderne chipfabrieken worden gebruikt. In tegenstelling tot de traditionele materialen, waarbij zware metaalatomen het meeste werk doen, vertrouwen deze fluorieten op subtiele verschuivingen van zuurstofatomen om hun elektrische toestand te schakelen.

Atomen in realtime zien bewegen

Ondanks hun belofte had nog niemand rechtstreeks gezien hoe de polarisatie in deze fluorietkristallen keert onder een elektrisch veld, omdat de veranderingen zich op de schaal van individuele atomen voltrekken. Het team loste dit op door vrijstaande vellen van slechts een paar nanometer dikte te maken uit zirkoniumoxide (ZrO2) en een gemengd hafnium–zirkoniumoxide (Hf0.5Zr0.5O2, vaak HZO genoemd). Ze gebruikten vervolgens een gespecialiseerde vorm van scanning transmission elektronenmicroscopie die zowel zware metaalatomen als lichte zuurstofatomen tegelijk kan afbeelden. Door de elektronenbundelstroom doelbewust te verhogen, genereerden ze een intern elektrisch veld in het monster en namen ze snelle reeksopnames op. Dit veranderde de microscoop feitelijk in een filmcamera voor atomische beweging, waardoor ze konden zien hoe de posities van de zuurstofatomen evolueerden terwijl het materiaal tussen verschillende polaire toestanden schakelde.

Twee soorten omslagen met verschillende tussenstappen

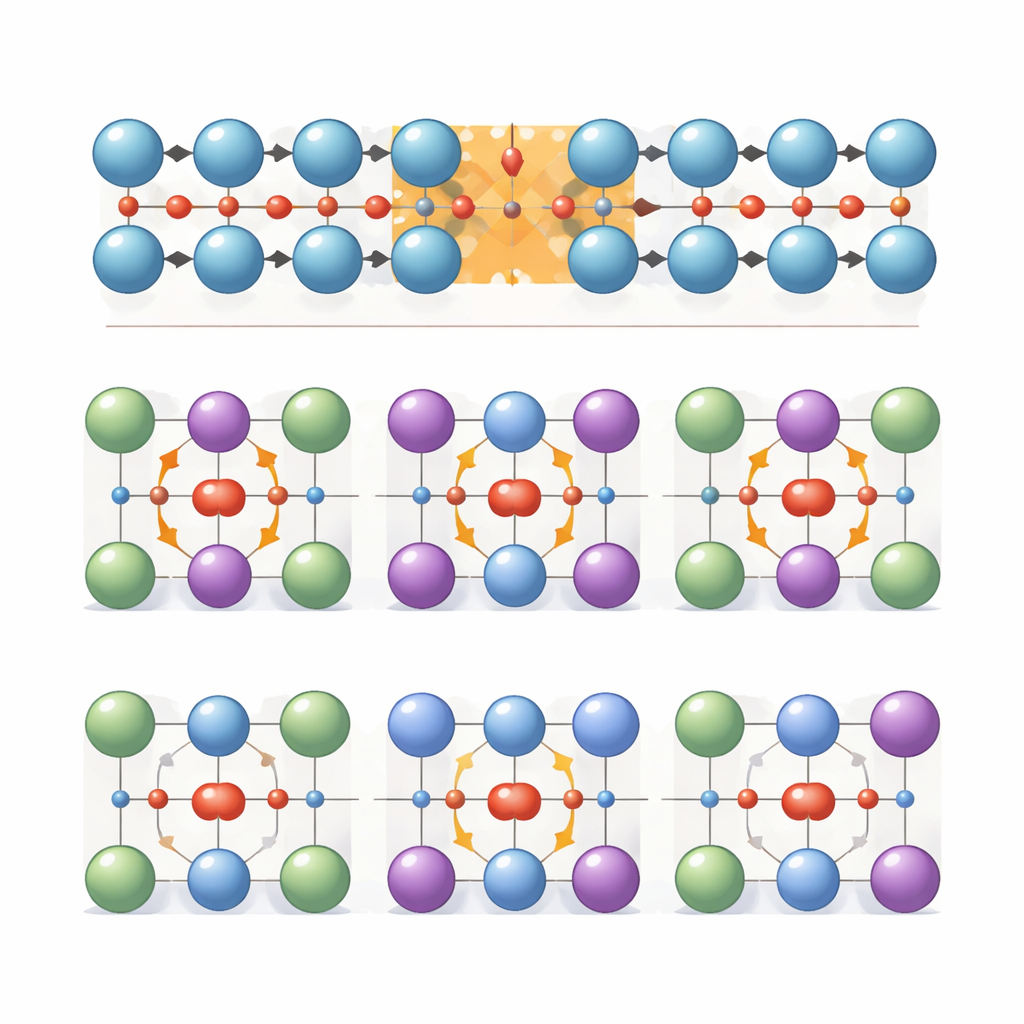

In de zuivere zirkoniumoxidefilmen observeerden de onderzoekers twee hoofdmanieren waarop de interne polarisatie kon omslaan. Bij 180-gradenschakeling keert de elektrische richting om langs dezelfde as. Op atomair niveau verplaatsen meerdere aangrenzende zuurstofatomen zich samen over de vlakken die door de zwaardere kationen worden gedefinieerd, en passeren ze een kortstondige niet-polaire rangschikking die fungeert als een domeinwand tussen tegengesteld gepolariseerde gebieden. Bij 90-gradenschakeling draait de richting juist zijwaarts. Hier beweegt elk zuurstofatoom lokaal binnen zijn eigen kooi van metaalatomen: eerst uitgeschoven in één richting, dan kort gecentreerd in een niet-polaire toestand, en vervolgens uitgeschoven onder een rechte hoek. Deze twee routes delen een gemeenschappelijk thema—zuurstofionen die schuiven binnen een vrijwel stijf metaalraamwerk—maar ze gebruiken verschillende tussenliggende toestanden en brengen verschillende hoeveelheden atomaire herschikking met zich mee.

Hoe het veranderen van de metaalatomen het energielandschap hervormt

Wanneer hafnium in het kristal wordt gemengd, zoals in HZO, verandert het verhaal. Onder dezelfde omstandigheden die in ZrO2 frequente, omkeerbare faseveranderingen en zowel 180- als 90-gradenschakelingen opleverden, schakelden de HZO-films snel van een niet-polaire naar een polaire vorm en bleven daarna grotendeels in die toestand. Alleen zeldzame 180-gradenslagen van individuele atoomlagen werden waargenomen; 90-gradenswisselingen en terugkeer naar de niet-polaire fase verdwenen vrijwel volledig. Om te begrijpen waarom gebruikte het team kwantum-mechanische berekeningen om de energiedrempels tussen structuren in kaart te brengen. Ze vonden dat in hafniumoxide de polaire fase energetisch lager ligt en de weg terug naar de niet-polaire fase veel steiler is dan in zirkoniumoxide. Sterkere bindingen en iets dichter bij elkaar gelegen omgevingen rond zuurstofatomen maken het moeilijker voor deze atomen om te bewegen, waardoor de ferro-elektrische toestand wordt gestabiliseerd maar de flexibiliteit afneemt.

Betere geheugenontwerpen door de juiste ingrediënten te kiezen

De beeldvorming en berekeningen samen tonen dat het gedrag van fluoriet-ferro-elektrica wordt bepaald door een delicate balans: de eenvoud waarmee zuurstofatomen kunnen verschuiven ten opzichte van het metaalraamwerk. Zirkoniumrijke materialen maken frequente, omkeerbare polarisatieveranderingen via meerdere paden mogelijk, terwijl hafniumrijke of yttrium-gedopeerde varianten meer vastgezet zijn in bepaalde fasen. Voor apparaatontwerpers betekent dit dat de keuze en samenstelling van metaalkationen—en de defecten die ze introduceren—kunnen dienen als afstemmingsknoppen om schakelsnelheid, energiekosten en duurzaamheid tegen elkaar af te wegen. Door precies te verduidelijken hoe atomen bewegen tijdens elk type omslag, levert dit werk een blauwdruk voor het ontwerpen van volgende-generatie geheugenelementen die zowel extreem dun als atomair nauwkeurig bestuurbaar zijn.

Bronvermelding: Ooe, K., Shen, Y., Shitara, K. et al. Direct observation of cation-dependent polarisation switching dynamics in fluorite ferroelectrics. Nat Commun 17, 2660 (2026). https://doi.org/10.1038/s41467-026-70593-y

Trefwoorden: ferroelectric geheugen, hafnium-zirkoniumoxide, polarisatie-omslag, elektronenmicroscopie, materialen op atomaire schaal
