Elektrisch stroomgestuurde heterogene microstructuren in tweefasige titaniumlegeringen

Waarom taaiere metalen ertoe doen

Moderne vliegtuigen, medische implantaten en hoogwaardige machines vertrouwen op metalen die zowel sterk als buigzaam zijn. Sterke materialen weerstaan breuk, terwijl buigzame materialen kunnen buigen en uitrekken zonder te breken. Meestal verhoogt het verbeteren van de ene eigenschap de andere niet, waardoor ingenieurs een compromis moeten accepteren. Deze studie toont een manier om dat compromis te omzeilen in veelgebruikte titaniumlegeringen door er kortstondig een krachtige elektrische stroom doorheen te laten lopen, waardoor hun interne structuur in duizendsten van een seconde wordt hervormd.

Een korte elektrische schok die metaal hervormt

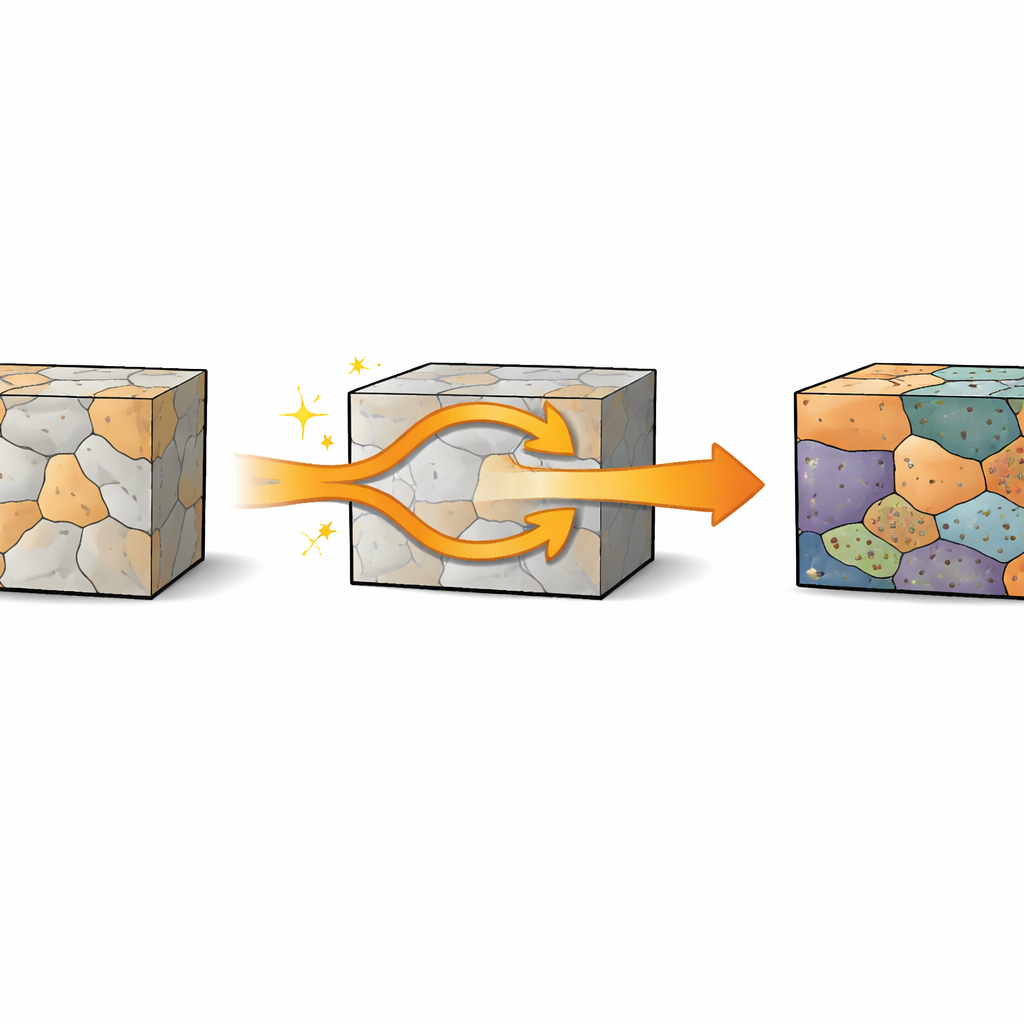

De onderzoekers concentreerden zich op twee veelvoorkomende titaniumlegeringen, Ti-6Al-4V en Ti-6Al-7Nb, die worden gebruikt in vliegtuigonderdelen en medische apparaten. Gewoonlijk vereist het afstemmen van hun eigenschappen langdurige, energie-intensieve warmte- en vervormingsbehandelingen. In plaats daarvan bracht het team een intense, gepulste elektrische stroom aan gedurende slechts enkele milliseconden. Deze stroom verwarmde en koelde het metaal snel en duwde tegelijkertijd atomen in beweging op een manier die niet alleen door warmte kan worden verklaard. Het resultaat was een nieuwe, hoogcomplexe interne architectuur die bijna onmiddellijk ontstond, zonder de gebruikelijke meerstapsverwerking.

Een verborgen landschap in titanium

Voor de behandeling bevatten deze legeringen twee hoofdtypen kristallijne gebieden, of fasen, genaamd alfa en bèta, met redelijk uniforme korrelgroottes. Na de elektrische puls was dit eenvoudige landschap getransformeerd in een rijk, gelaagd geheel met afmetingen van ongeveer één nanometer tot tien micrometer—vijf ordes van grootte. In Ti-6Al-4V zagen de onderzoekers ten minste vijf verschillende componenten: resten van de oorspronkelijke alfa- en bèta-gebieden, nieuw gevormde naaldachtige en gelaagde fasen en, het meest opvallend, uiterst fijne platen van een fase genaamd martensiet die binnen de bèta-regio’s verschenen. Ze vonden ook kleine zones met lokaal geordende atomen van slechts enkele nanometers groot, wat aantoont dat de elektrische behandeling niet alleen de vormen van korrels herschikte maar ook de manier waarop verschillende elementen zich op atomaire schaal groeperen.

Hoe een elektronenwind verandering aandrijft

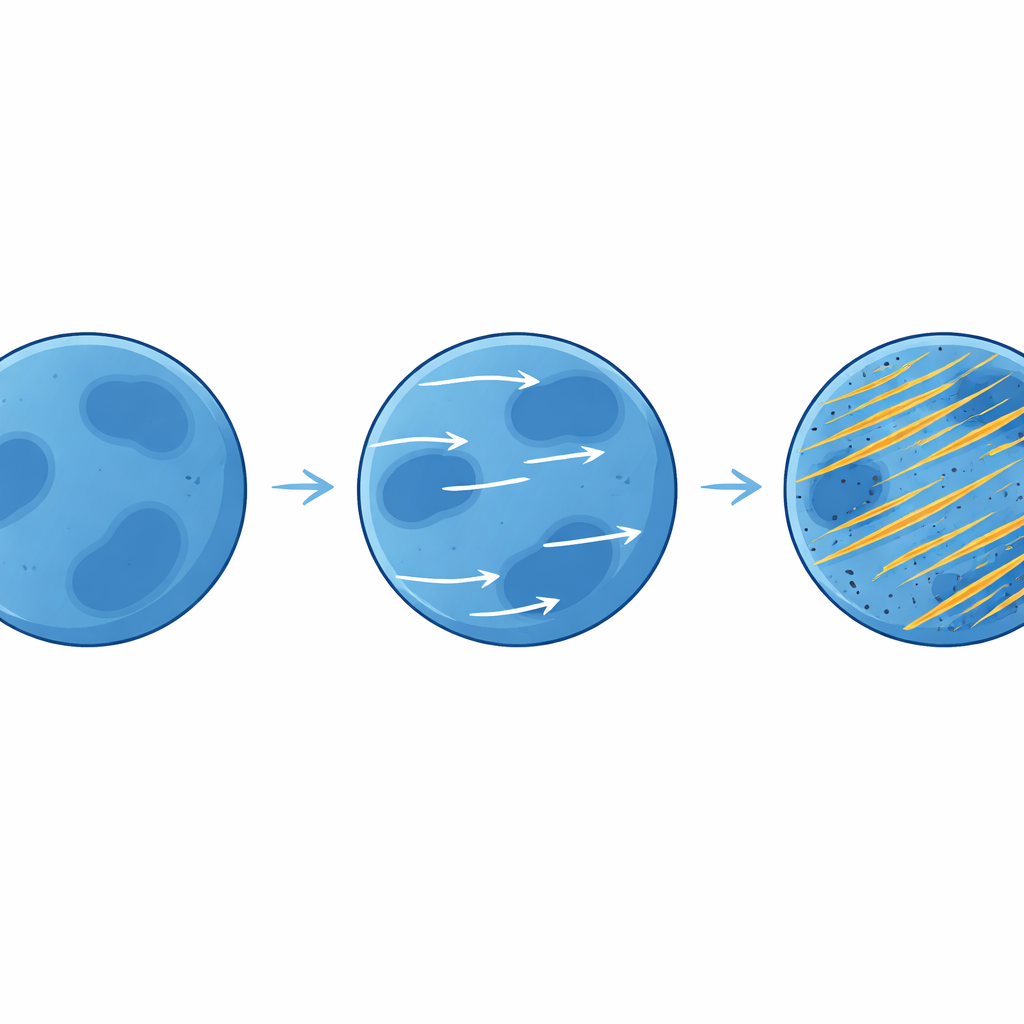

Om te begrijpen hoe zulke ingewikkelde patronen zo snel konden ontstaan, combineerde het team geavanceerde elektronenmicroscopie met computersimulaties. Ze toonden aan dat de elektrische stroom meer doet dan alleen het metaal verwarmen. Bewegende elektronen oefenen een directionele “wind”-kracht uit op atomen, vooral op bèta-stabiliserende elementen zoals vanadium en niobium. Deze elektronenwind duwt deze atomen langs bepaalde paden en creëert lokale spanningsvelden in het metaal. In regio’s waar deze spanning hoog is, helpt dit de groei van nanoschaal martensietplaten binnen de bèta-fase te stimuleren, uitgelijnd met de richting van de interne schuifbeweging. In gebieden met lagere spanning drijft het vooral de langzame scheiding van fasen en de vorming van gelaagde structuren die verrijkt of uitgeput zijn aan bepaalde elementen. Voorzichtig ontworpen micromechanische proefstukken stelden de auteurs in staat de effecten van eenvoudige verwarming te scheiden van deze athermale, door elektronen aangedreven krachten, en lieten zien dat laatstgenoemde de atomaire beweging veel sneller maakt dan alleen warmte.

Van interne architectuur naar betere prestaties

Dit complexe interne netwerk van fasen heeft een duidelijk mechanisch voordeel. Gewoonlijk zijn in deze legeringen de bèta-regio’s zwakker en hebben ze de neiging zich als eerste te vervormen, waardoor vervorming geconcentreerd raakt en vroege scheurvorming wordt bevorderd. Na de behandeling met elektrische stroom verstevigen de nieuw gevormde nanoschaal martensiet- en chemische ordeningsstructuren de bèta-regio’s zodat ze de belasting gelijkmatiger dragen met de omliggende alfa-regio’s. Microscopen die tijdens vervorming werden gebruikt toonden dichte warrels van defecten—dislocaties—aan die door zowel de versterkte bèta- als de alfa-gebaseerde fasen lopen, waarbij de kleine geordende regio’s fungeren als ankers die hun beweging tegenhouden. Samen maken deze kenmerken het moeilijker voor scheuren om te beginnen en te groeien. Als gevolg hiervan lieten beide legeringen tweeledig procentuele verbeteringen zien in sterkte en in hoe ver ze konden uitrekken voordat ze braken, waarmee de gebruikelijke afweging werd doorbroken.

Een snelle, energiebesparende route naar metalen van de volgende generatie

Voor niet-specialisten is de kernboodschap dat een korte, zorgvuldig gecontroleerde elektrische schok het interieur van een metaal kan reorganiseren tot een fijn afgestemde, meerlagige structuur die zowel sterker als rekbaarder is, terwijl er meer dan 50% minder energie wordt verbruikt dan bij conventionele behandelingen. Door de directionele duwkracht van bewegende elektronen te benutten in plaats van alleen op warmte te vertrouwen, biedt deze methode een snelle, schaalbare manier om taaiere structurele metalen te ontwerpen. Dergelijke elektrisch ontworpen microstructuren kunnen helpen bij het creëren van lichtere, duurzamere componenten in transport, energie en medische technologieën, en zo bijdragen aan efficiëntere en duurzamere technische systemen.

Bronvermelding: Gu, S., Kimura, Y., Cui, Y. et al. Electric current-driven heterogeneous microstructures in dual-phase titanium alloys. Nat Commun 17, 3470 (2026). https://doi.org/10.1038/s41467-026-70561-6

Trefwoorden: titaniumlegeringen, bewerkingen met elektrische stroom, heterogene microstructuren, sterkte taaiheid, elektronenwindkracht
