Krimp-overdracht-geassisteerd printen van microcircuits op vezels

Gloeien in kledingdraden

Stel je voor dat de draden in je T‑shirt of veiligheidsvest als kleine printplaten kunnen fungeren en verlichting, sensoren of displays aansturen zonder lompe apparaten erop te naaien. Dit artikel beschrijft een nieuwe manier om microscopische elektronische circuits rechtstreeks op dunne vezels te printen, zodat ogenschijnlijk gewone garens geavanceerde elektronica voor slimme kleding, medische monitoring en visuele communicatie onopvallend kunnen huisvesten.

Waarom circuits op draden zo moeilijk zijn

Moderne elektronica wordt gebouwd op vlakke, stijve printplaten, waar kleine metalen lijntjes met grote precisie kunnen worden aangebracht. Vezels daarentegen zijn lang, smal en rond. Standaard print- en fotolithografiemethoden die uitstekend werken op wafers of plastic vellen, hebben moeite om zich rond een cilinder van slechts enkele honderden micrometers te wikkelen. Daarom vertrouwen de meeste “elektronische textielen” van vandaag nog steeds op het bevestigen van kleine stijve componenten of het coaten van vezels langs hun lengte, wat de dichtheid, complexiteit en het draagcomfort van zulke systemen beperkt.

Een krimp-en-wrap-benadering

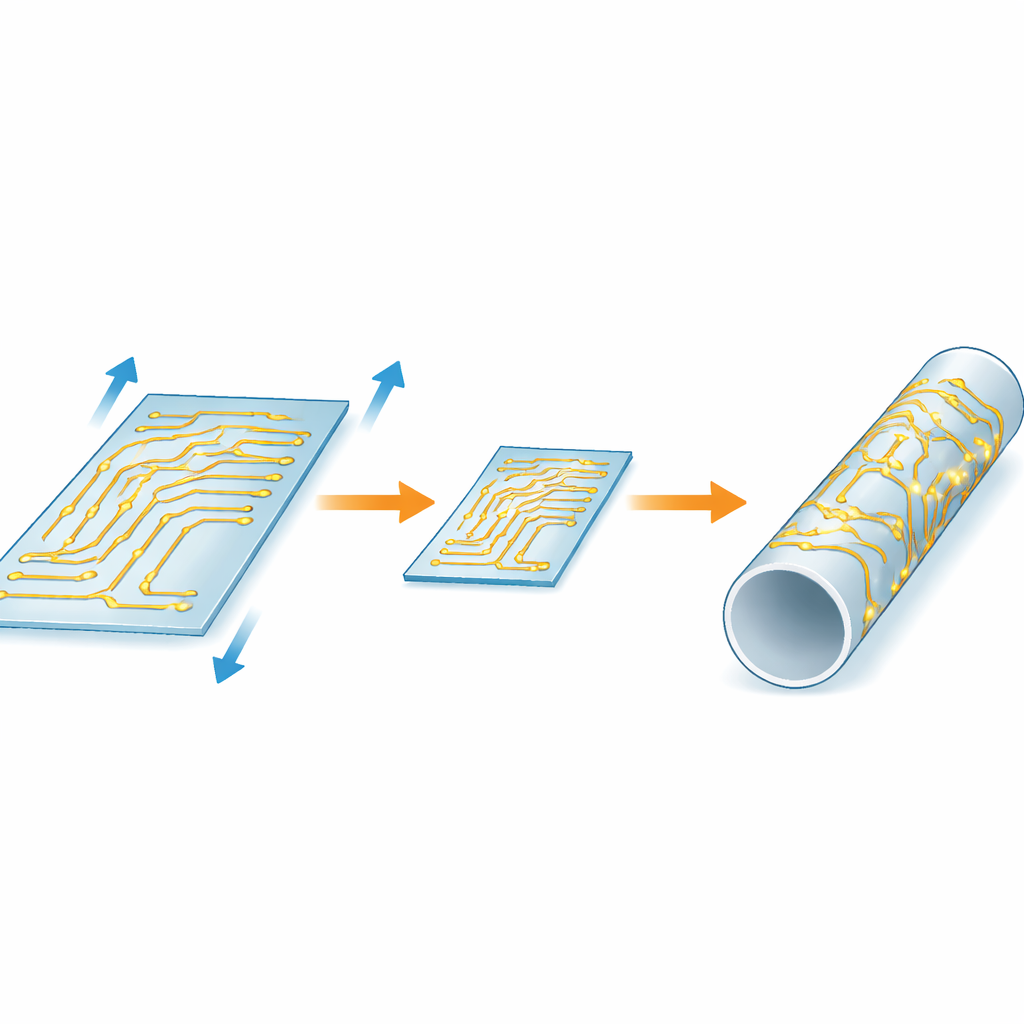

De onderzoekers lossen deze vormongelijkheid op met een twee-stappenmethode die ze krimp-overdracht-geassisteerd printen noemen, of STAP. Eerst printen ze vloeibare-metaalcircuits op een vlak, rekbaar siliciumvel met gewoon zeefdrukapparatuur. Het gebruikte metaal is een gallium–indiumlegering die bij kamertemperatuur vloeibaar is, maar als kleine deeltjes kan worden gehanteerd die in water gestabiliseerd worden door een zijde-eiwit genaamd sericine. Na het printen ontspannen ze het voor-gespannen silicium zodat het krimpt. Terwijl het krimpt, worden de geprinte metaallijnen dichter naar elkaar toe getrokken en wordt het circuit tot wel 80% in oppervlakte verkleind, terwijl het patroon intact blijft. Tijdens deze krimp worden de deeltjes samengedrukt totdat hun buitenste schillen breken en versmelten tot continue geleidende paden.

Voorzichtig circuits overbrengen naar vezels

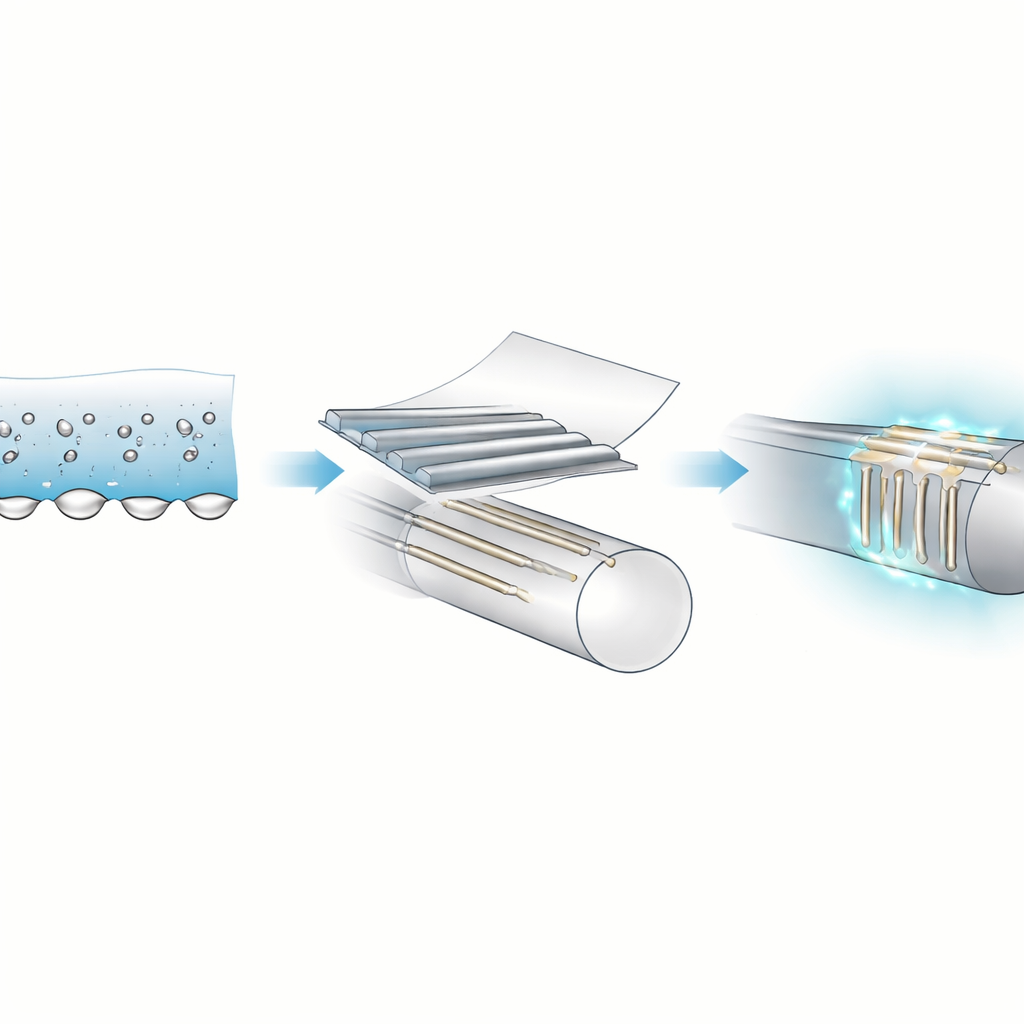

In de tweede stap verplaatsen ze deze gekrompen microcircuits van het vlakke vel naar een echte vezel. Het team gebruikt een ultradunne film van polyvinylalcohol (PVA) als tijdelijke drager. De circuits worden van het silicium op de PVA gepeld, waarna de PVA met het metaalpatroon over een aramidevezel wordt gelegd. Wanneer er een kleine hoeveelheid water bij de interface wordt toegevoegd, trekken capillaire krachten het water vanzelf rond de vezel, verzachten de PVA en wikkelen deze zich strak om de vezel. Terwijl de PVA oplost, blijft een continue ring van metallijnen achter die de vezel volledig omsluiten, met variaties in spleetgrootte van minder dan 5% rond de volledige 360°-omtrek.

Duurzame, hoge-resolutiecircuits in één streng

Deze benadering bereikt circuitkenmerken zo klein als 60 micrometer breed en elektrodespleten tot 35 micrometer, waarmee de typische limieten van zeefdruk worden overtroffen. Belangrijk is dat de resulterende vezelapparaten geen fragiele showstukken zijn: ze behouden ongeveer 98,6% van hun elektrische geleidbaarheid zelfs na 16.000 buigcycli rond een radius van 1,6 centimeter, en kunnen tot een paar millimeter worden gebogen voordat ernstige prestatieverlies optreedt. De vloeibare aard van de gallium–indiumlegering laat de metalen paden lichtstromen wanneer de vezel buigt, waardoor scheuren die vaste draden zouden doen ontstaan, worden vermeden.

Van slimme vezel naar klein display

Om te laten zien wat deze vezels kunnen, bouwen de auteurs een draadachtig elektroluminescent display. Nadat de microcircuits op een aramidevezel zijn gevormd, spuiten ze een lichtgevende laag op bestaande uit kleine zinksulfide-deeltjes ingebed in een zachte polymeren. Wanneer een wisselspanning wordt aangelegd, ontstaan sterke elektrische velden tussen aangrenzende elektroden op de vezel en wekken de deeltjes zodanig op dat ze gloeien. Door de afstand tussen elektroden zorgvuldig af te stemmen, vindt het team een optimaal bereik—ongeveer 50–60 micrometer—waar het licht helder is zonder elektrische doorslag. Een slimme bedrading maakt het mogelijk om verschillende individuele licht-"pixels" langs een enkele vezel onafhankelijk te besturen met slechts een handvol contactpunten.

Wat dit betekent voor toekomstige kleding

In eenvoudige bewoordingen verandert dit werk een vlak, makkelijk te bedrukken circuit in een klein, sterk en flexibel circuit dat om een haarachtige draad is gewikkeld. De STAP-methode combineert vertrouwde grootschalige printtechnieken met gecontroleerde krimp en een zelfsturende wikkelstap om lang bestaande geometrische hindernissen in elektronische textielen te overwinnen. De resulterende vezels kunnen dichte, duurzame circuits en zelfs multipixel-displays herbergen, allemaal binnen één streng die als elk ander garen kan worden geweven. Naarmate de techniek wordt verfijnd en opgeschaald, wijst dit op alledaagse kledingstukken die op subtiele wijze displays, sensoren en communicatiefuncties in hun weefsel opnemen.

Bronvermelding: Jin, J., Zou, M., Liu, D. et al. Shrinkage-transfer-assisted printing of microcircuits on fibers. Nat Commun 17, 2864 (2026). https://doi.org/10.1038/s41467-026-69640-5

Trefwoorden: vezelelektronica, draagbare displays, vloeibare-metaalcircuits, elektronische textiel, flexibele microcircuits
