Nauwkeurige structuur- en polarisatiebepaling van Hf0.5Zr0.5O2 met elektronen-ptychografie

Waarom dit kleine materiaal ertoe doet

Onze telefoons, laptops en datacenters vertrouwen allemaal op geheugenchips en processors die tegen grenzen van snelheid en energieverbruik aanlopen. Een speciale klasse materialen, ferroelectrica, kan informatie opslaan door minuscule ingebouwde elektrische verschuivingen in hun kristalstructuren, wat snellere en energiezuinigere apparaten belooft. Deze studie onderzoekt een van de meest veelbelovende van deze materialen, een hafnium‑zirkoniumoxide dat veel wordt gebruikt in geavanceerde chipfabricage, en onthult het gedrag op atomaire schaal met ongekende precisie.

Inzicht in een ultradunne film

De onderzoekers bestudeerden een film van Hf0.5Zr0.5O2 van slechts ongeveer vijf nanometer dik—ongeveer twintigduizend keer dunner dan een vel papier. In plaats van de film op een substraat te laten zitten, maakten ze er een membraan van om storende effecten van de onderliggende steun te elimineren. Vervolgens gebruikten ze een geavanceerde elektronenbeeldvormingstechniek genaamd multislice elektronen-ptychografie, die de structuur van het materiaal reconstrueert uit duizenden overlappende diffractiepatronen. Deze methode bereikt een resolutie van ongeveer 25 picometer (biljoensten van een meter) en kan zowel zware atomen als lichte zuurstofatomen duidelijk in drie dimensies laten zien—iets waar conventionele elektronenmicroscopie vaak moeite mee heeft.

Het scheiden van concurrerende kristalpatronen

Op deze ultrasubtiele schaal heeft de film geen eenduidig uniform kristalpatroon. In plaats daarvan splitst hij zich in piepkleine korrels, elk slechts een paar nanometer groot, die verschillende nauw verwante structuren kunnen aannemen. Door experimenten te vergelijken met simulaties identificeerde het team een dominante ferroelectrische fase met een specifieke orthorombische rangschikking, naast antiferroelectrische en monokliniek‑achtige fasen en een kleine kubische of tetragonale fase. In de belangrijkste ferroelectrische fase zitten bepaalde zuurstofatomen iets uit het centrum ten opzichte van de metaalatomen, waardoor afwisselende polaire en niet‑polare lagen ontstaan. Uit deze verplaatsingen bepaalden de auteurs rechtstreeks de intrinsieke polarisatie van het materiaal en vonden een waarde die overeenkomt met theoretische voorspellingen maar hoger is dan de meeste eerdere experimentele rapporten, die waarschijnlijk lager uitvielen door de menging van polaire en niet‑polare regio’s.

Waar de polarisatie verzwakt bij korrelranden

Omdat de film polycrystallijn is, worden de grenzen tussen korrels cruciaal. Het in kaart brengen van de kleine verschuivingen tussen atomen over deze grenzen toonde aan dat de elektrische polarisatie sterk wordt onderdrukt over meerdere polaire lagen nabij korrelranden, terwijl ze vrijwel onveranderd blijft over neutrale 180‑graden domeinwanden waar de polarisatie simpelweg van richting omkeert. Dicht bij de grenzen ontspannen zuurstofatomen in polaire lagen naar meer symmetrische posities, waardoor de effectieve dipolen krimpen. Aanvullende metingen met elektronenergieverlies-spectroscopie toonden aan dat deze korrelranden een hoge dichtheid aan zuurstofvacatures herbergen—missende zuurstofatomen—die waarschijnlijk de lokale bindingen en elektrische omgeving verstoren en helpen verklaren waarom de polarisatie in deze regio’s instort.

Een ultrascherpe geladen wand bijeengehouden door defecten

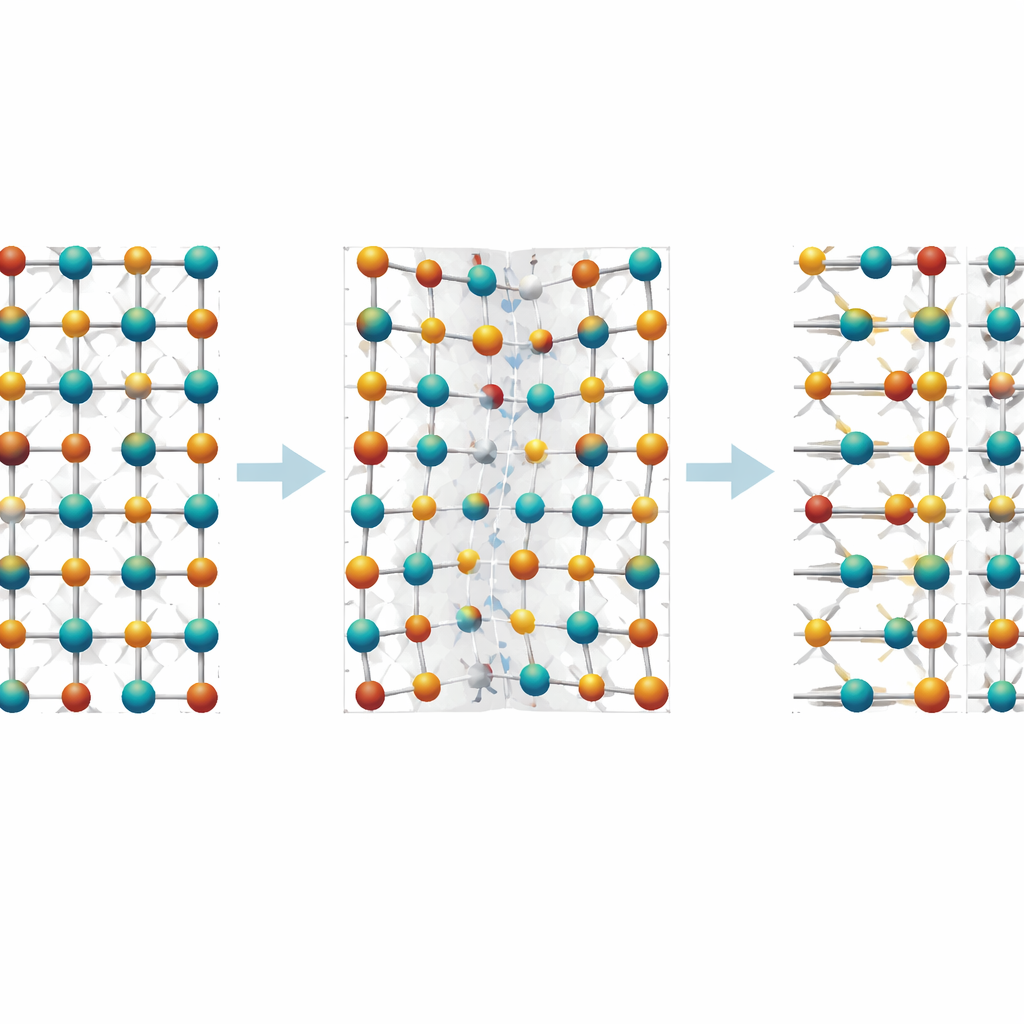

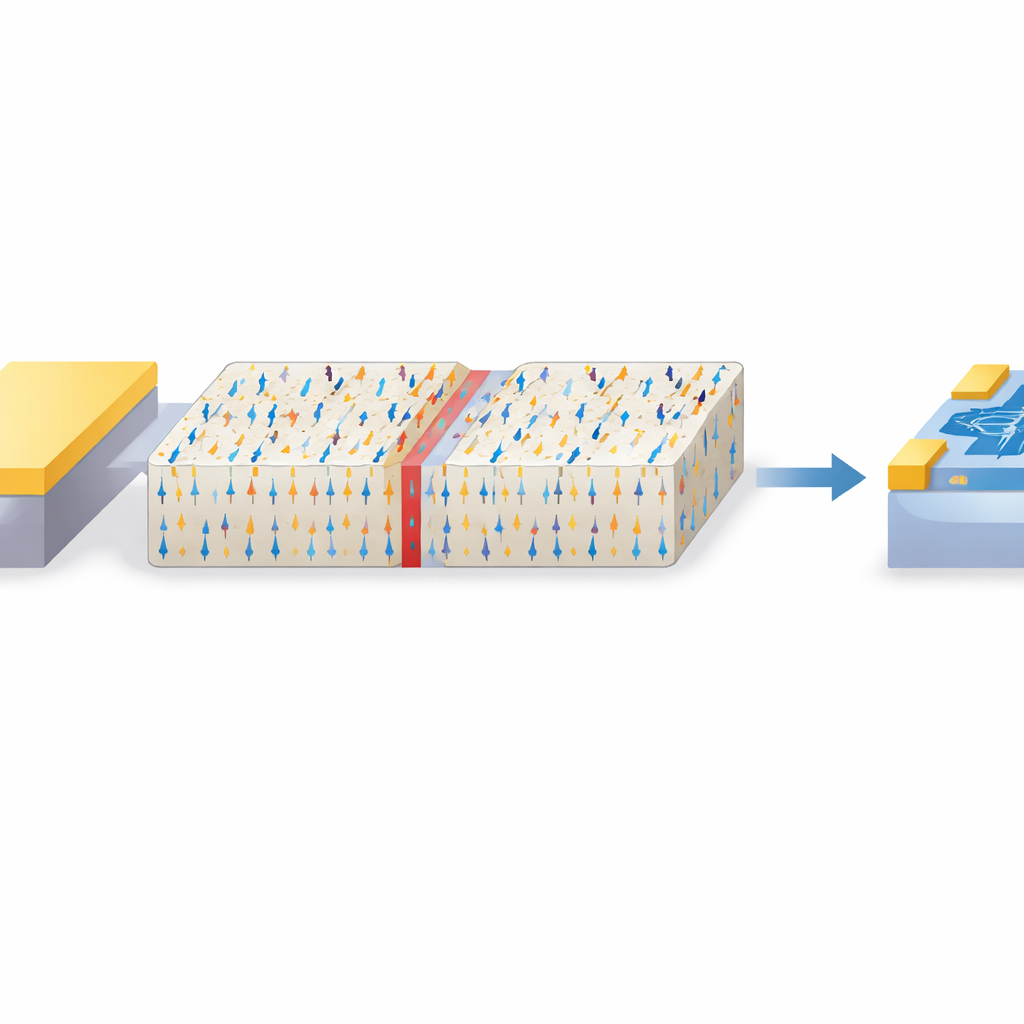

Een van de meest opvallende ontdekkingen is een speciaal soort grens die een 180‑graden head‑to‑head geladen domeinwand wordt genoemd, lang voorspeld in hafniumhoudende oxiden maar niet eerder direct waargenomen. In deze configuratie wijzen twee regio’s met tegengestelde polarisatie naar elkaar toe, waardoor gebonden lading zich bij het grensvlak ophoopt. Het team ontdekte dat deze wand is beperkt tot ongeveer één eenheidscel in breedte—wezenlijk een eendimensionale lijn binnen een enkele polaire laag. In het centrum vervagen de atomische verschuivingen bijna en bereiken zuurstofvacatures ongeveer 20 procent, terwijl de aangrenzende polaire lagen aan beide zijden hun volledige polarisatie behouden. Belangrijk is dat de lokale atomaire afstanden niet veel veranderen, wat aangeeft dat de wand wordt gestabiliseerd niet door grote kristalvervormingen zoals bij veel klassieke ferroelectrica, maar door het patroon van vacatures en de ongebruikelijke manier waarop dipolen op sub‑eenheidscel‑schaal kunnen schakelen in dit materiaal.

Wat dit betekent voor toekomstige elektronica

Door vast te stellen hoe polarisatie, korrelgrenzen en geladen domeinwanden zich gedragen op het niveau van individuele atomen, verduidelijkt dit werk waarom hafnium‑zirkoniumoxide robuuste ferroelectriciteit kan behouden in ultradunne films die direct compatibel zijn met de huidige chiptechnologie. Het toont aan dat missende zuurstofatomen zowel de polarisatie bij korrelranden kunnen verzwakken als extreem scherpe geladen wanden kunnen helpen stabiliseren die gemakkelijk zouden kunnen schakelen—een wenselijke eigenschap voor dichte, energiezuinige geheugen‑ en logica‑apparaten. Deze inzichten bieden een routekaart voor het engineereren van defecten en korrelstructuren om de prestaties af te stemmen, en brengen ferroelectrisch geheugen en transistors op basis van hafniumoxiden dichter bij praktische toepassing op grote schaal.

Bronvermelding: Gao, X., Liu, Z., Han, B. et al. Precise structure and polarization determination of Hf_0.5Zr_0.5O₂ with electron ptychography. Nat Commun 17, 2765 (2026). https://doi.org/10.1038/s41467-026-69514-w

Trefwoorden: ferroelectrisch hafniumoxide, Hf0.5Zr0.5O2, elektronen-ptychografie, domeinwanden, zuurstofvacatures
