Ontwerp van een zuurstof-octaëderraamwerk voor grote energiedensiteits relaxoren

Kleiner, Sneller, Schoner Energieopslag

Moderne apparaten, elektrische auto’s en medische apparatuur zijn allemaal afhankelijk van componenten die elektrische energie in een fractie van een seconde kunnen opslaan en vrijgeven. De beste hoogvermogencondensatoren van vandaag gebruiken vaak loodhoudende materialen, wat milieuproblemen oplevert. Deze studie beschrijft een nieuwe ontwerpstrategie voor loodvrije keramische condensatoren die veel energie in een klein volume kunnen opslaan terwijl ze zeer weinig verliezen als warmte, en wijst daarmee de weg naar groenere en compactere vermogenselektronica.

Waarom Gewone Condensatoren een Limiet Bereiken

Veel geavanceerde condensatoren zijn gemaakt van ferro-elektrische keramiek, waarvan de interne elektrische dipolen kunnen omklappen wanneer een externe spanning wordt aangelegd. In een conventioneel ferro-elektricum lijnen deze dipolen zich op in grote, goed geordende gebieden die domeinen worden genoemd. Die ordening geeft een sterke respons op een elektrisch veld, maar betekent ook dat het omklappen van de domeinen extra energie kost. Op een grafiek van polarisatie versus elektrisch veld verschijnt dit als een brede, vierkante lus—bewijs dat veel van de ingevoerde energie verloren gaat in plaats van wordt teruggewonnen. Voor toekomstige apparaten zoeken ingenieurs materialen die bij hoge spanning nog steeds sterk polariseren, maar snel en efficiënt ontspannen wanneer het veld wordt verwijderd.

Domeinen omvormen tot een ‘slush’-landschap

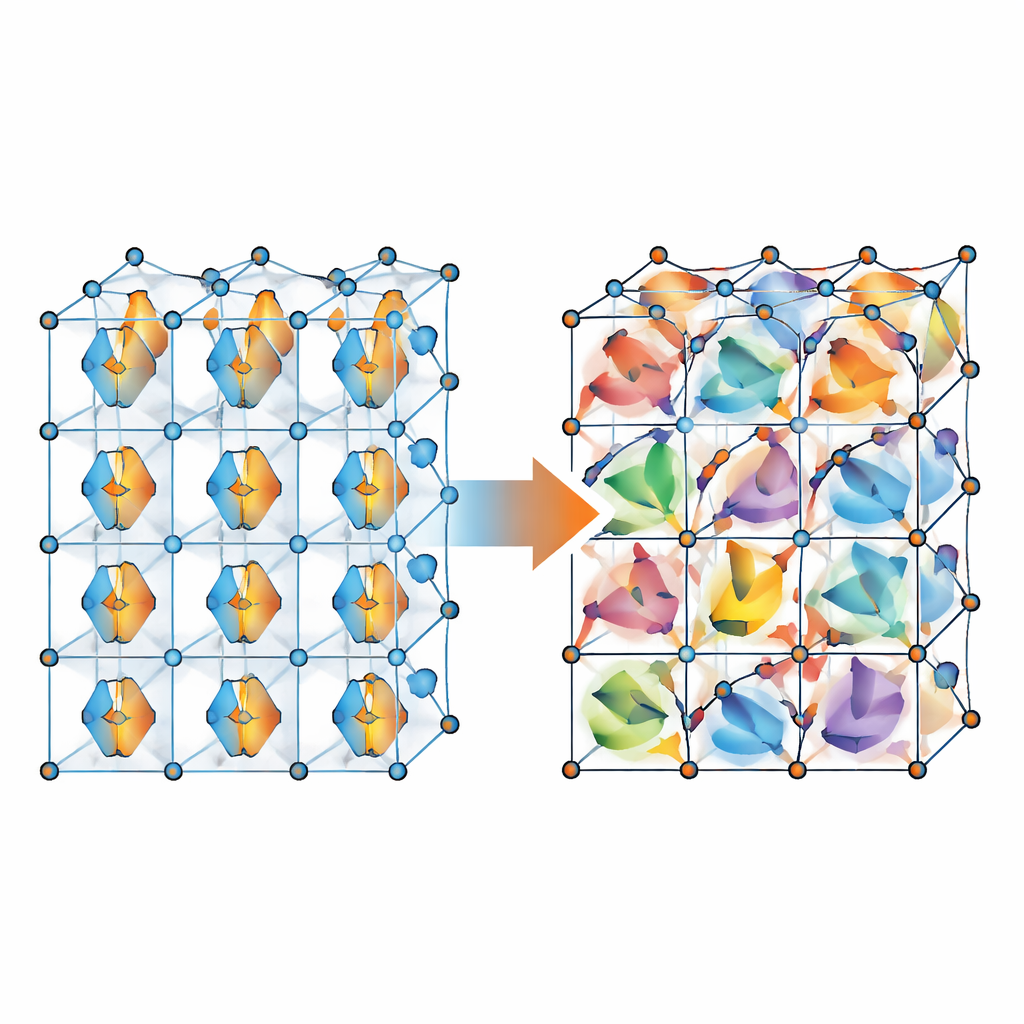

Een veelbelovende route is het gebruik van zogenoemde relaxor-keramieken, waarbij de polarisatie is verdeeld in vele kleine “polare nanogebieden” in plaats van grote domeinen. Deze materialen vertonen van nature slankere lussen en een betere efficiëntie, maar de gebruikelijke manier om ze te maken—het toevoegen van niet-actieve atomen—verzwakt vaak de totale polarisatie. De auteurs pakken deze afweging aan met een ander idee: behoud het merendeel van de ‘ferroactieve’ atomen die sterk reageren op elektrische velden en stem in plaats daarvan af hoe de omringende zuurstofatomen kantelen binnen het kristalrooster. In hun loodvrije systeem, gebaseerd op Bi_0.5Na_0.5TiO₃ (BNT) en AgNbO₃ (AN), verstoren ze doelbewust het langreeks patroon van deze zuurstofkantelingen. Dit creëert een lappendeken van kleine gebieden waar zowel polarisatie als kanteling slechts over enkele nanometers variëren.

Hoe gekantelde zuurstofkooien de polarisatie sturen

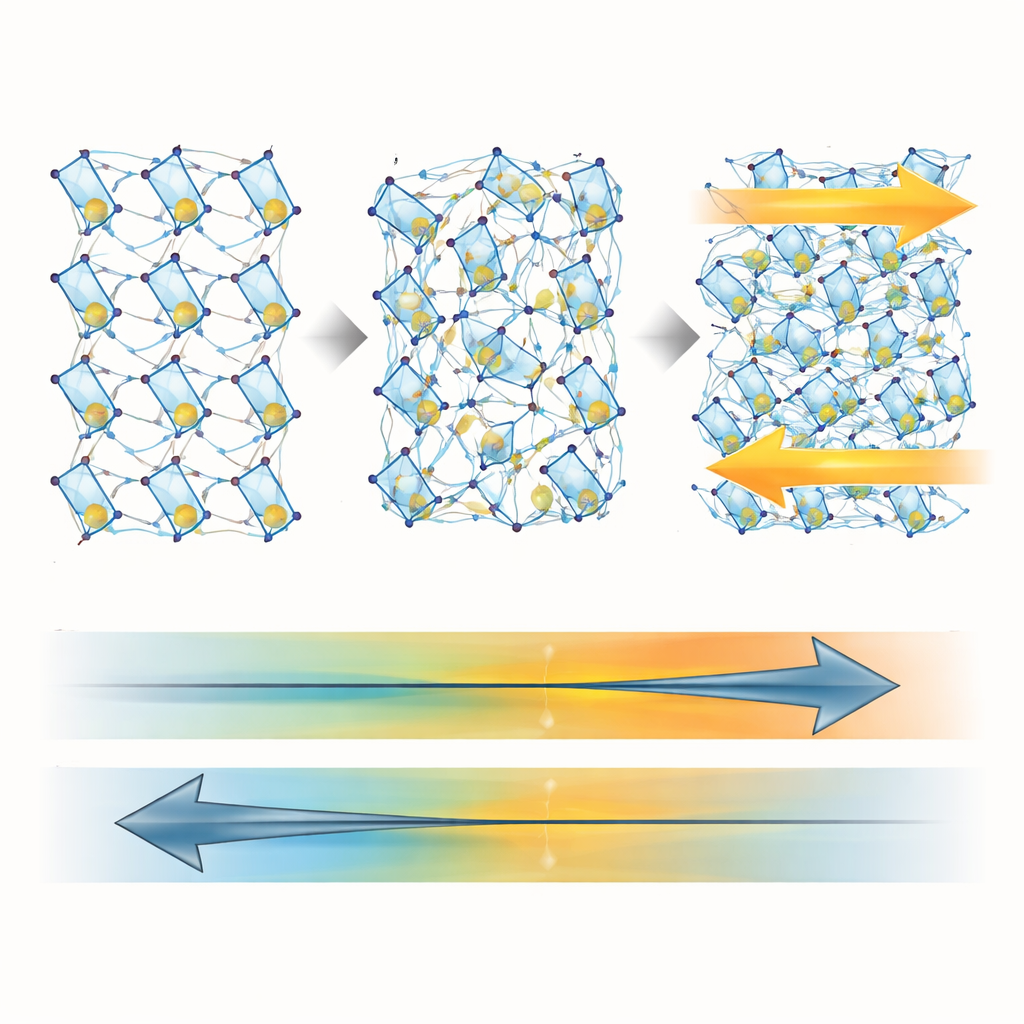

Met behulp van een reeks hoogresolutie elektronenmicroscopie- en röntgentechnieken visualiseerde het team hoe atomen verschuiven in dit op maat gemaakte keramiek. Ze vonden “slush-achtige” polaire nanogebieden van slechts 1–3 nanometer breed, aan elkaar genaaid door dichte wanden van licht vervormde kristalstructuur. Binnen deze gebieden wijzen dipolen in vele richtingen maar behouden ze een grote lokale sterkte dankzij het hoge gehalte aan reactieve kationen zoals Bi, Na, Ag, Ti en Nb. Tegelijkertijd vertonen de zuurstof-octaëders—de kooi-achtige eenheden rond de centrale metaalatomen—een mix van met de klok mee en tegen de klok in kantelingen met wisselende hoeken. Dit gedesoriënteerde kantelpatroon genereert kleine, onregelmatige spanningen in het rooster die als veertjes werken, waardoor plotselinge groei van grote domeinen wordt tegengehouden en de polarisatie zachtjes teruggetrokken wordt wanneer het veld verdwijnt.

Van atomische wanorde naar superieure prestaties

Dit zorgvuldig ontworpen ‘raamwerk’ van zuurstofkantelingen heeft twee belangrijke effecten onder een aangelegde spanning. Ten eerste maakt de zwakke koppeling tussen aangrenzende nanogebieden dat ze zich snel kunnen heroriënteren, wat een grote totale polarisatie mogelijk maakt voordat verzadiging optreedt. Ten tweede vertragen de willekeurige elastische velden van de kantelwanorde het punt waarop alle dipolen volledig uitlijnen, waardoor het nuttige bereik van het elektrische veld wordt uitgerekt. Samen produceren deze eigenschappen een zeer smalle polarisatie–elektrisch-veldlus met een hoge maximale polarisatie maar nagenoeg geen achtergebleven polarisatie wanneer het veld wordt uitgeschakeld. In metingen aan de optimale samenstelling, aangeduid als 0.8BNT–0.2AN, bereikte het materiaal een terugwinbare energiedichtheid van ongeveer 17 joule per kubieke centimeter met ongeveer 86% efficiëntie bij een hoog elektrisch veld—cijfers die kunnen concurreren met of veel moderne loodvrije keramieken overtreffen.

Wat dit betekent voor toekomstige elektronica

Voor een niet-specialist komt het erop neer dat de auteurs een manier vonden om de elektrische dipolen in een keramiek zich meer te laten gedragen als een responsieve, veerkrachtige vloeistof dan als een stijve, lompe vaste stof—zonder aan sterkte in te boeten. Door het zuurstof-‘steigersysteem’ binnen een loodvrije perovskietkristalstructuur opnieuw te ontwerpen, creëerden ze een dicht bos van nanoschaal polaire gebieden die snel laden en ontladen, veel energie opslaan en zeer weinig verspillen. Deze benadering met een zuurstof-octaëderraamwerk opent een nieuwe, milieuvriendelijkere route naar compacte, betrouwbare condensatoren voor pulsvormende vermogentoepassingen, van elektrische voertuigen tot geavanceerde medische apparaten.

Bronvermelding: Liu, Y., Li, H., Wu, J. et al. Oxygen octahedron framework design for large energy capacitive relaxors. Nat Commun 17, 2812 (2026). https://doi.org/10.1038/s41467-026-69282-7

Trefwoorden: loodvrije condensatoren, relaxor-ferro-elektrica, keramiek voor energieopslag, polaire nanogebieden, perovskietoxiden
