Dual-band infrarood PbS colloïdale quantumdot-focaalvlakarray

Meer zien dan het oog waarneemt

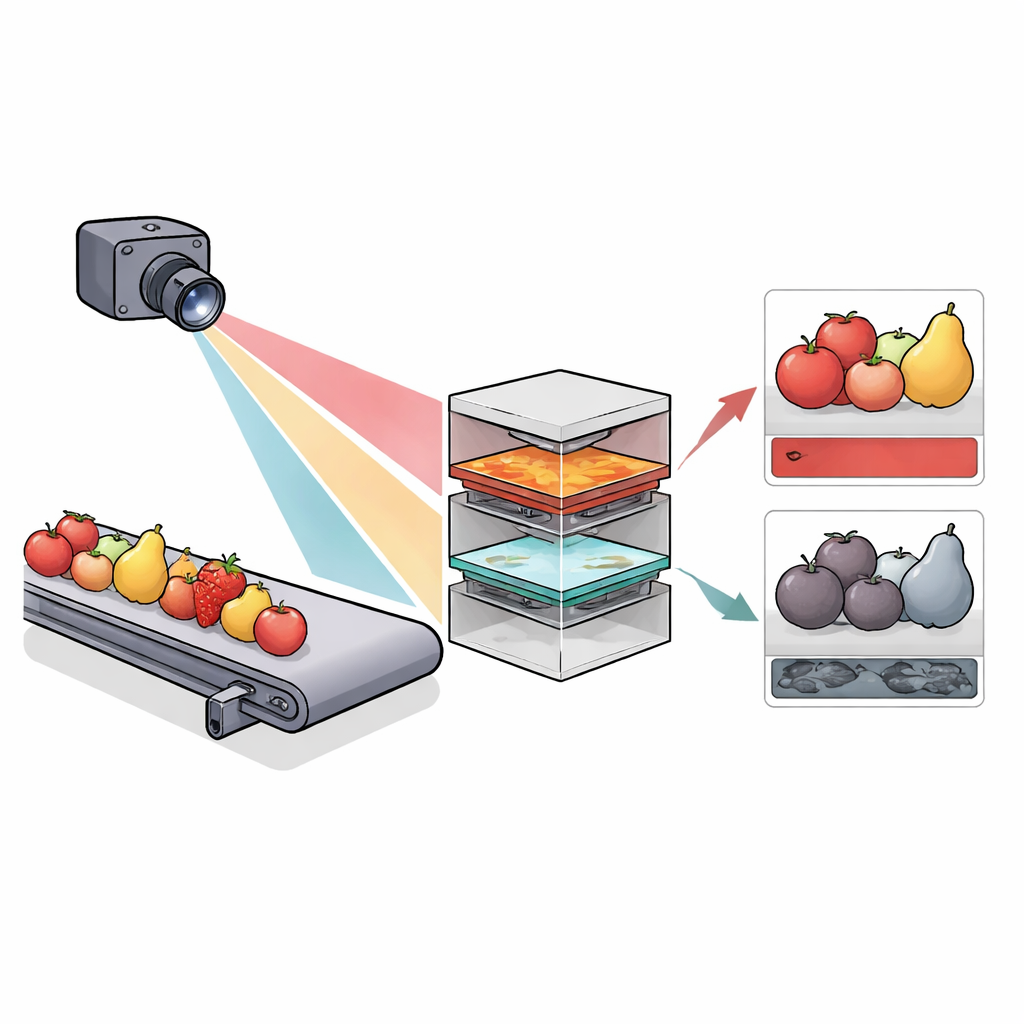

Veel dingen om ons heen verbergen belangrijke details onder hun oppervlak: kneuzingen in fruit, fouten in kunststof onderdelen, zelfs structuren in levend weefsel. Deze studie beschrijft een nieuw soort miniatuur camerachip die gelijktijdig in twee verschillende infrarode “kleuren” kan zien, waardoor hij zowel net onder het oppervlak als dieper in objecten kan kijken. Gebouwd met goedkope, oplossingsverwerkte materialen die compatibel zijn met standaard elektronica, wijst het de weg naar toekomstige scanners die kleiner, goedkoper en eenvoudiger in alledaagse machines te integreren zijn, van productielijnen voor voedsel tot medische instrumenten.

Waarom twee onzichtbare kleuren ertoe doen

Onze ogen zien slechts een smal bandje licht. Net voorbij rood ligt het nabij-infrarood (NIR) en daar voorbij het kortgolf-infrarood (SWIR). Deze banden reageren verschillend op materialen: ze koppelen aan chemische bindingen in water, vetten en suikers en dringen tot verschillende diepten door. Dat betekent dat NIR- en SWIR-beelden zowel oppervlaktestructuur als verborgen opbouw kunnen onthullen. Huidige systemen die deze beelden combineren, vertrouwen meestal op twee afzonderlijke detectors—vaak silicium voor NIR en een verbinding genaamd indiumgalliumarsenide voor SWIR—plus omvangrijke optiek om alles uit te lijnen en software om de beelden samen te voegen. Zulke opstellingen zijn krachtig, maar groot, duur en lastig te verkleinen tot draagbare apparaten of dichte camera-arrays.

Quantumdots stapelen voor tweebandszicht

De auteurs pakken deze uitdaging aan met colloïdale quantumdots, nanoschaal kristallen van lood(II)sulfide (PbS) die door hun grootte eenvoudig op verschillende golflengten kunnen worden afgestemd. Ze bouwen één enkel, verticaal gestapeld apparaat met twee PbS-lagen: een bovenste laag van kleinere dots die gevoelig is voor NIR-licht, en een onderste laag van grotere dots die reageert op SWIR. Ingesloten tussen zorgvuldig gekozen contact- en barrièrelagen gedraagt deze p‑i‑n‑i‑p-structuur zich als twee tegen elkaar geschakelde diodes. Wanneer de spanning over het apparaat in de ene richting staat, helpt het elektrische veld vooral ladingen uit de NIR-gevoelige bovenlaag te verzamelen; bij omgekeerde spanning wordt de verzameling juist bevoordeeld vanuit de SWIR-gevoelige onderlaag. In feite kan dezelfde pixel tussen twee onzichtbare kleuren "schakelen" door simpelweg de bias te veranderen.

Zuivere signalen met minimale crosstalk

Een belangrijke moeilijkheid bij zulke ontwerpen is crosstalk: ongewenst NIR-licht dat in het SWIR-kanaal lekkeert of omgekeerd, waardoor het lastig wordt te bepalen welke band het signaal veroorzaakte. De onderzoekers lossen dit op door zorgvuldige energiebandengineering. Ze introduceren een sterke barrière voor één type ladingsdrager tussen de lagen zodat, onder de gekozen bias, dragers voornamelijk uit slechts één absorber tegelijk stromen. Door de detectorrespons over golflengte en spanning in kaart te brengen, identificeren ze bedrijfspunten waar de ene band domineert en de andere sterk onderdrukt is. Het resulterende apparaat bereikt zeer hoge gevoeligheid (detectiviteit boven 10^11 in standaard eenheden) in zowel NIR als SWIR, terwijl SWIR‑vervuiling van het NIR-signaal rond 0,5% blijft en NIR‑lek naar SWIR onder 8% ligt—allemaal bij kamertemperatuur.

Van enkele pixel naar werkende camerachip

Om aan te tonen dat dit meer is dan een laboratoriumcuriositeit, koppelt het team hun quantumdot-stapel rechtstreeks aan een op maat gemaakte uitleeschip, waarmee een focaalvlakarray van 128 bij 128 pixels ontstaat. Deze uitleelelektronica is ontworpen om beide polariteiten van stroom te verwerken, zodat dezelfde chip eerst in NIR‑modus en vervolgens in SWIR‑modus kan werken door eenvoudig de bias om te keren. De resulterende camera maakt honderden frames per seconde. In demonstraties onthult zij patronen onder verf en zelfs door een siliciumwafer, omdat NIR- en SWIR-licht zich verschillend door deze materialen verplaatsen. Ook onderscheidt zij gekleurde inkten en de inhoud van ondoorzichtige plastic flessen, wat aantoont hoe de twee banden verschillende aspecten van dezelfde scène kunnen blootleggen die nuttig zijn voor kwaliteitscontrole, sortering en beveiliging.

Wat dit betekent voor toekomstige sensoren

In alledaagse termen brengt dit werk ons dichter bij compacte, betaalbare camera’s die meer zien dan het menselijk oog, met één enkele eenvoudige chip in plaats van twee afzonderlijke detectors. Door gebruik te maken van oplossingsverwerkte quantumdots en een slimme gestapelde opbouw, realiseren de auteurs een sensor die op commando tussen twee onzichtbare kleuren kan wisselen, met weinig ruis en minimale kanaalmenging. Zulke dual-band infraroodbeelders kunnen boeren helpen verborgen kneuzingen in fruit te detecteren, fabrieken fouten laten opvangen voordat producten verzonden worden, en artsen of onderzoekers weefsels niet-destructief onderzoeken—en dat alles met technologie die in principe op grote schaal op silicium vervaardigd kan worden.

Bronvermelding: Di, Y., Ba, K., Ye, L. et al. Dual-Band Infrared PbS Colloidal Quantum Dot Focal Plane Array. Nat Commun 17, 3527 (2026). https://doi.org/10.1038/s41467-026-69199-1

Trefwoorden: dual-band infrarood beeldvorming, quantumdot-fotodetector, nabij-infrarood en kortgolf-infrarood, focaalvlakarray, multispectrale sensoring
