van der Waals-dielektrica voor drempeltechniek in tweedimensionale veld-effecttransistoren

Waarom piepkleine schakelaars invloed hebben op onze energierekening

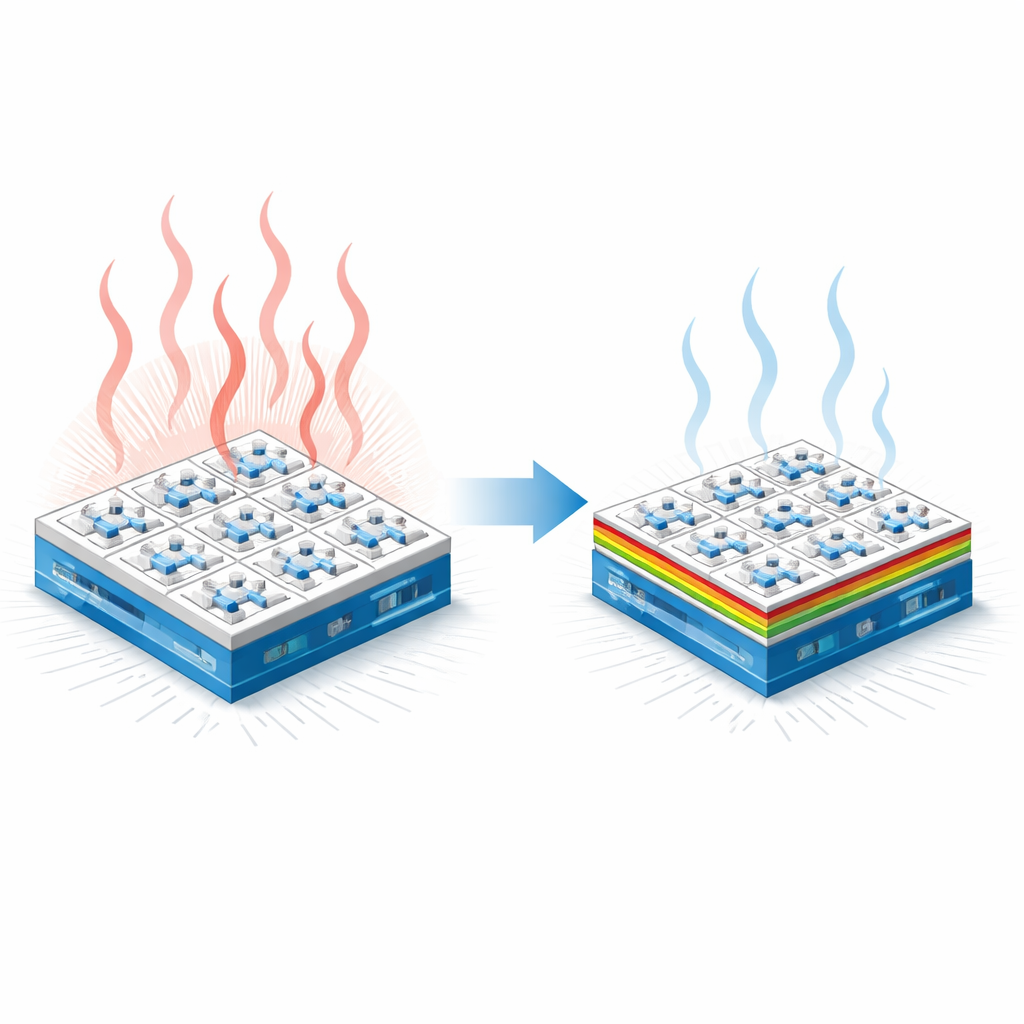

Elk digitaal apparaat dat u gebruikt, van smartphones tot datacenters, vertrouwt op miljarden microscopische schakelaars die transistors worden genoemd. Terwijl ingenieurs deze schakelaars steeds kleiner en sneller maken, groeit één hardnekkig probleem: verspilde energie die in warmte verandert. Dit artikel onderzoekt een nieuwe manier om die verspilling in geavanceerde, atomair dunne transistors te beteugelen door de „aan‑uitknop" nauwkeurig en programmeerbaar in te stellen, wat kan leiden tot koelere, efficiëntere elektronica.

Van veelbelovende materialen naar een energieprobleem

In de afgelopen jaren zijn ultradunne materialen van slechts enkele atomaire lagen dik — bekend als tweedimensionale halfgeleiders — naar voren gekomen als kandidaten om siliconen te vervangen waar dat materiaal zijn beperkingen kent. Ze kunnen over grote gebieden worden vervaardigd en in drie dimensies worden opgestapeld, wat veelbelovende, dichte geavanceerde chips oplevert. Maar wanneer ingenieurs deze materialen in het standaard logicaschema van computers (CMOS) willen inpassen, stuiten ze op een probleem: de transistors schakelen vaak te gemakkelijk in. Hun drempelspanning — het punt waarop een toestel duidelijk van “uit” naar “aan” overschakelt — ligt vaak onjuist, waardoor zelfs uitgeschakelde transistors lekstroom hebben. Die achtergrondstroom veroorzaakt continu energieverlies, wat vooral schadelijk is in grote geïntegreerde schakelingen.

Waarom gewone isolatoren tekortschieten

Om een transistor te besturen, hebt u een poortelektrode nodig die door een isolerende laag van het kanaal is gescheiden. In conventionele siliciumchips stelt deze laag, in combinatie met zorgvuldig aangebrachte verontreinigingen in het silicium, het schakelpunt zeer precies in. Voor tweedimensionale materialen brengen gangbare isolatoren zoals siliciumdioxide en andere oxiden ongewenste bijwerkingen: gevangen ladingen en losse moleculen bij het grensvlak duwen het toestel naar een lekke, aangezette toestand. Zelfs slimme trucs zoals het inkapselen van het kanaal met ultrareine lagen of het gebruik van kristallijne oxiden verbeteren over het algemeen de scherpte van het schakelen, maar lossen de drempelpositionering niet betrouwbaar op voor laag‑vermogen CMOS‑logica.

Een nieuwe familie van "slimme" isolerende lagen

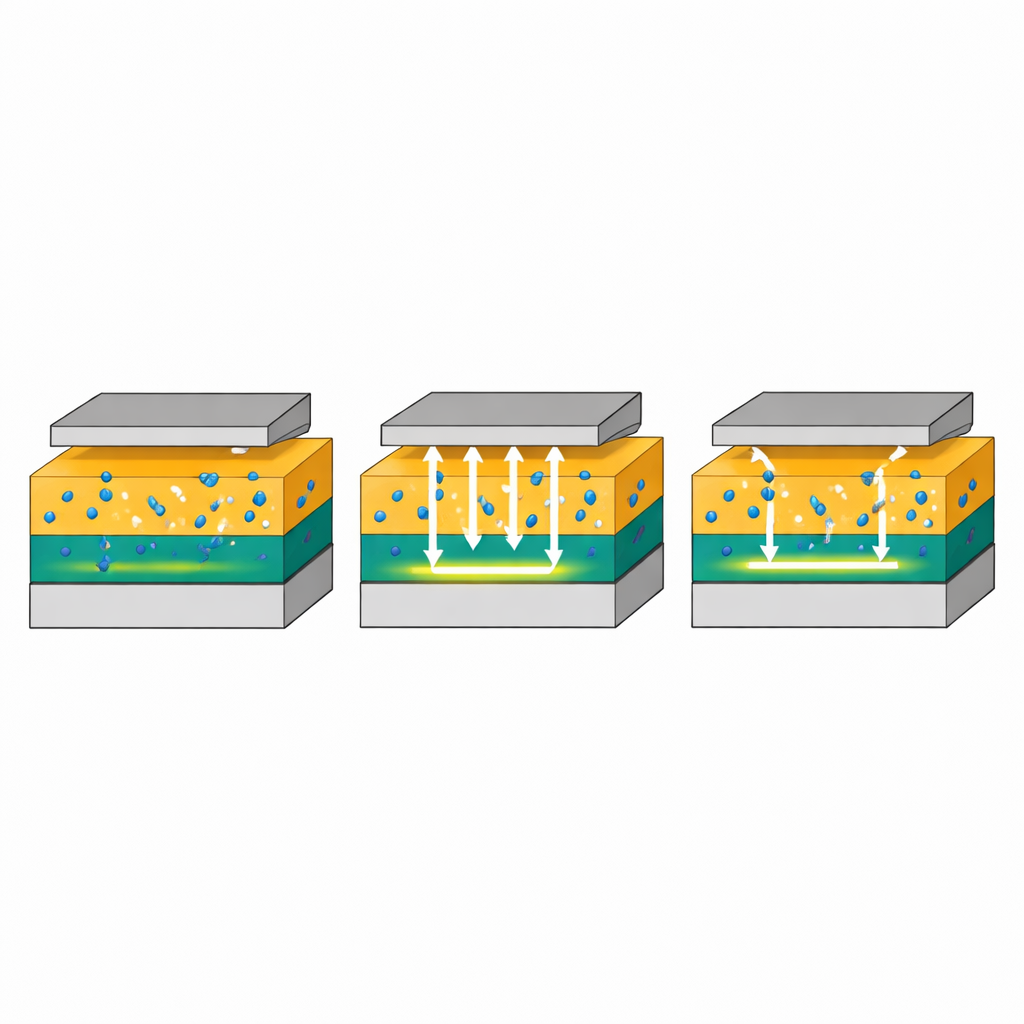

De auteurs wenden zich tot een andere klasse materialen: van der Waals-dielektrica, die als bladen op elkaar stapelen en uitzonderlijk schone grensvlakken met tweedimensionale halfgeleiders vormen. Ze onderzoeken systematisch verschillende kandidaten en identificeren een opvallende familie, de bimetallische thiophosphaten, waaronder een verbinding genaamd LiInP2S6 (LIPS). Wanneer dit materiaal bovenop een monolaag MoS2 (een n‑type transistor) of een bilayer WSe2 (een p‑type transistor) wordt geplaatst, doet het meer dan alleen isoleren. Ionen binnen de laag — met name lithium — kunnen lichtjes verschuiven wanneer een elektrisch veld wordt aangelegd, en blijven op hun plaats als het veld wordt weggenomen. Deze zachte herverdeling van lading werkt als een ingebouwde, instelbare knop voor de drempelspanning van de transistor, zonder het halfgeleidermateriaal permanent te wijzigen.

Hoe verplaatsbare ionen een geheugen voor het schakelpunt vormen

Door zorgvuldig de spanning op de bovenpoort te scannen, observeren de onderzoekers karakteristieke hystereses: de respons van de transistor hangt af van de recente geschiedenis van de aangelegde bias. Via gedetailleerde testen die het scanbereik, de snelheid en de temperatuur variëren, laten ze zien dat dit gedrag het beste wordt verklaard door trage ionenmigratie in plaats van snelle ferro-elektrische omslag. Bij hogere temperaturen of langzamere scans worden de verschuivingen groter, wat overeenkomt met ionen die tijd nodig hebben om te driften en zich te zetten. Zodra de ionen zich hebben herverdeeld, kan de drempelspanning van de back‑gate van de transistor gecontroleerd en bijna traploos worden verschoven. Belangrijk is dat deze geprogrammeerde instellingen stabiel blijven over vele seconden tot uren, en zelfs na tot een miljoen programmeercycli, wat aangeeft dat de dielektricumlaag robuust blijft.

Betere schakelaars omzetten in betere logica

Met dit ion‑instelbare dielektricum bouwen de onderzoekers eenvoudige logicabouwstenen, CMOS‑inverters, uit MoS2‑ en WSe2‑apparaten en programmeren ze de drempels over verschillende niveaus. Ze vinden dat het verhogen van de absolute waarde van deze drempels — het moeilijker maken voor een transistor om aan te gaan wanneer hij uit zou moeten zijn — de statische stroom van een inverter met bijna drie orden van grootte kan verminderen, tot in het picowattbereik, terwijl snelle schakeling behouden blijft wanneer binnen een optimaal venster afgesteld. Met behulp van circuitsimulaties die op hun metingen zijn gekalibreerd, tonen ze aan dat deze programmeerbare drempel fungeert als ingebouwde energiebesparende schakeling: in actieve modus worden instellingen gekozen voor een balans tussen snelheid en efficiëntie, terwijl in slaapstand de drempels tot het uiterste worden opgeschoven om lekstromen vrijwel te elimineren, allemaal zonder extra "slaap"‑transistors die ruimte en snelheid kosten.

Wat dit betekent voor toekomstige laag‑vermogen chips

In eenvoudige bewoordingen laat de studie zien hoe het toevoegen van een dunne, slimme isolerende laag gevuld met tamme, verplaatsbare ionen atomair dunne transistors een betrouwbare en instelbare uit‑schakelaar kan geven. In plaats van het materiaal permanent te doperen of het hele circuit opnieuw te ontwerpen, kunnen ingenieurs nu het punt waarop elke transistor wakker wordt of in slaap valt programmeren en opnieuw programmeren. Deze aanpak vermindert verspilde stroom en warmte aanzienlijk, biedt nieuwe manieren om vermogen dynamisch te beheren en behoudt de voordelen van ultradunne halfgeleiders. Als zulke van der Waals‑dielektrica op grote schaal kunnen worden geïntegreerd in complexe chips, zouden ze kunnen bijdragen aan een generatie elektronica die niet alleen kleiner en sneller is, maar ook aanzienlijk energiezuiniger.

Bronvermelding: Sen, D., Ravichandran, H., Imam, S. et al. van der Waals dielectrics for threshold engineering in two-dimensional field effect transistors. Nat Commun 17, 2840 (2026). https://doi.org/10.1038/s41467-026-69089-6

Trefwoorden: tweedimensionale transistors, aanpassing van drempelspanning, van der Waals-dielektrica, laag-vermogen CMOS, ionenmigratie
