Generatie van UV op milliwatt-niveau met zijwand-geknoopt lithiumniobaat

Helderder ultraviolette licht op een chip

Ultraviolet (UV) lasers zijn de werkpaarden van moderne technologie en maken stilletjes precisieklokken, geavanceerde microscopen en veelbelovende kwantumcomputers mogelijk. Toch is het verrassend moeilijk gebleken compacte, betrouwbare UV-lichtbronnen te bouwen: de kleine halfgeleiderlasers die zo goed werken in rood en blauw falen vaak of presteren slecht in het diep violet en UV. Dit artikel presenteert een nieuwe manier om sterke, stabiele UV-straling direct op een kleine chip te genereren, waardoor kamervullende optische systemen mogelijk kunnen krimpen tot iets dat meer op een smartphonecomponent lijkt.

Waarom we beter UV-licht nodig hebben

Veel baanbrekende apparaten zijn afhankelijk van hoogwaardig UV-licht. Gevangen-ion kwantumcomputers gebruiken UV-stralen om individuele atomen te manipuleren en uit te lezen. Optische klokken, die de tijd zo nauwkeurig bijhouden dat ze in de levensduur van het heelal minder dan een seconde zouden winnen of verliezen, gebruiken UV om atomaire overgangen te onderzoeken. Hoge-resolutie microscopen en gevoelige chemische detectoren vertrouwen ook op UV. Helaas zijn halfgeleider-UV-dioden moeilijk te vervaardigen en missen ze vaak de afstembaarheid, stabiliteit of het vermogen die deze toepassingen vragen. Een aantrekkelijke alternatieve aanpak is te beginnen met een goed gedisciplineerde zichtbare of nabij-infrarode laser en diens kleur omhoog te converteren naar UV met behulp van een speciaal kristal. Dit wordt al jaren in bulkoptica gedaan, maar diezelfde capaciteit op een geïntegreerde chip met praktische vermogensniveaus brengen, is buiten bereik gebleven.

Een nieuw soort mini-UV-fabriek

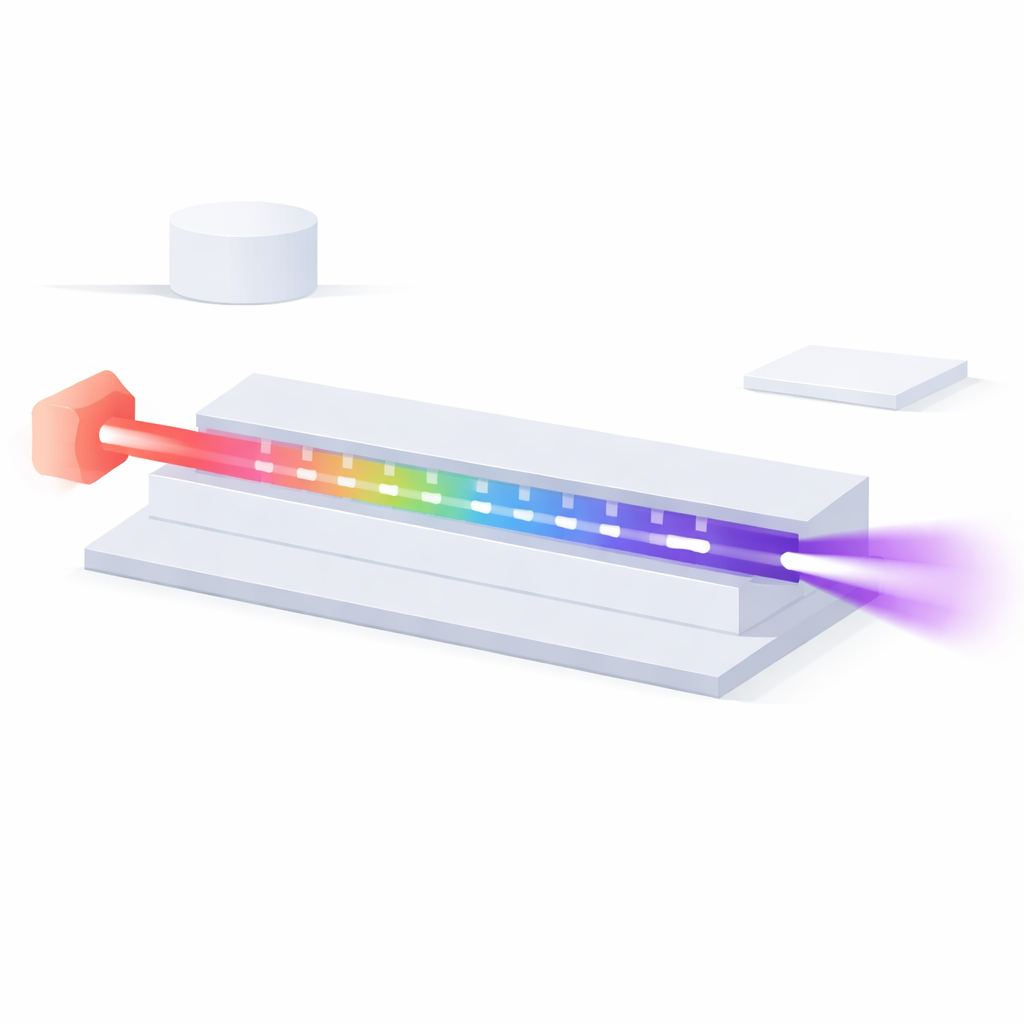

De auteurs gebruiken een materiaal genaamd dunnefilm lithiumniobaat, een helder kristal dat op een chip is gebonden en geliefd is in geïntegreerde fotonica. Het ondersteunt van nature sterke niet-lineaire optische effecten, waarbij binnenkomend licht kan worden gecombineerd om nieuwe kleuren te creëren. In dit werk wordt roder licht bij 780 nanometer omgezet naar zijn tweede harmonische bij 390 nanometer in het UV. De conversie vindt plaats binnen een smalle lithiumniobaat-golfgeleider, die het licht begrenst als een microscopisch glasvezeltje dat in de chip is geëtst. Om dit proces efficiënt te maken, moet het kristal zo worden gepatroonneerd dat zijn interne elektrische domeinen periodiek van richting omkeren langs de golfgeleider — een techniek die bekendstaat als poling. Deze periodieke omkering houdt het kleurconversieproces in fase terwijl het licht voortschrijdt, wat het uitgangsvermogen drastisch verhoogt.

Het kristal vanaf de zijkanten vormen

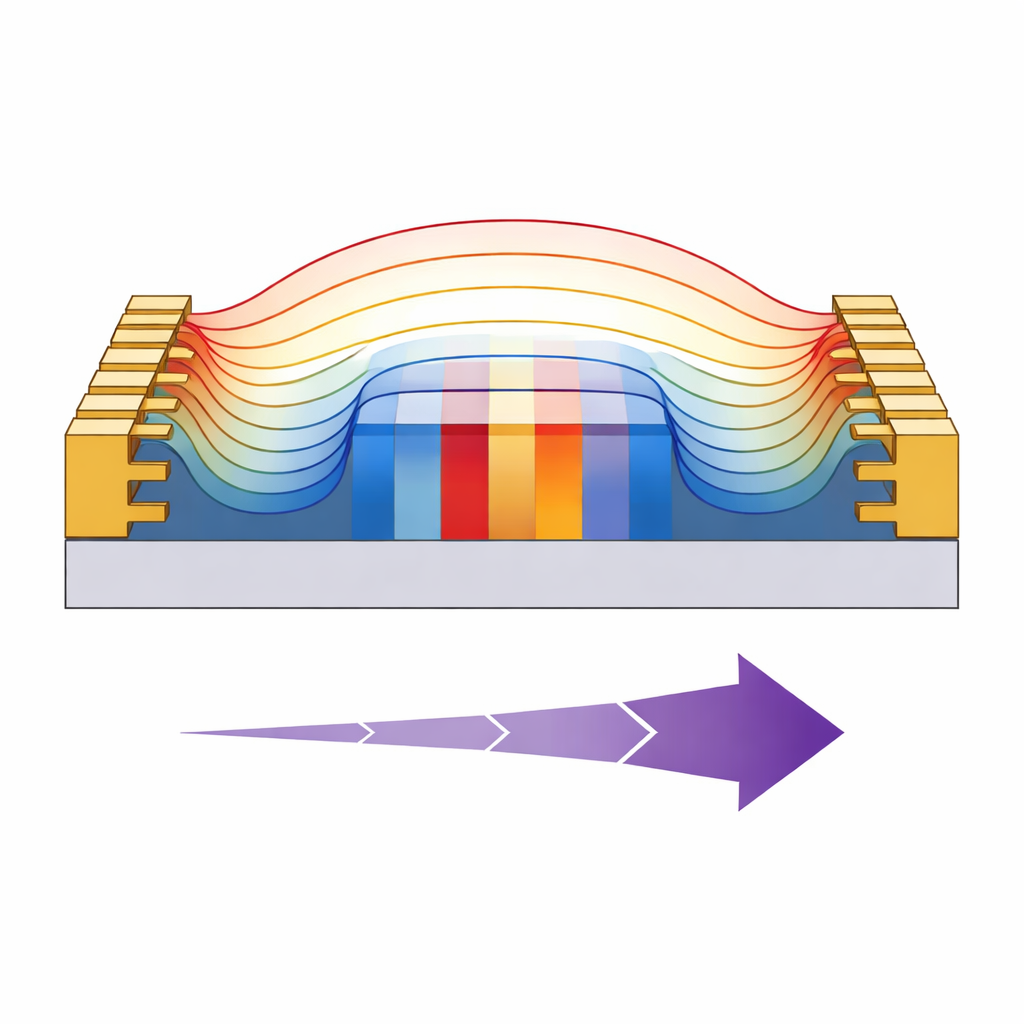

De belangrijkste innovatie is hoe het team de interne oriëntatie van het kristal omkeert. Eerdere "poel-na-etsen" methoden plaatsten metalen elektroden alleen op de vlakke gebieden naast de golfgeleider. Daardoor bleef een groot deel van het geleide licht in een niet-omgekeerd gebied, wat de efficiëntie aanzienlijk beperkte. Hier breiden de onderzoekers de metalen elektroden uit naar de zijwanden van de verhoogde richel die het licht draagt. Wanneer een spanning wordt aangelegd, dringt het elektrische veld door de gehele doorsnede van de golfgeleider en keert het de kristaldomeinen helemaal door de dikte om in plaats van alleen in de omliggende slab. Zorgvuldige afstemming van de golfgeleiderbreedte en filmdikte maakt het proces minder gevoelig voor kleine fabricagefouten. Met behulp van hoge-resolutiemicroscopen en elektronenmicroscopie bevestigt het team dat de omgekeerde regio’s recht, uniform en vrijwel ideaal 50–50 gepatroneerd zijn langs 1,5 centimeter lange golfgeleiders.

Recordvermogen van een chipformaat bron

Zodra de domeinen correct zijn gepatroonneerd, worden de metalen elektroden verwijderd om optisch verlies te minimaliseren, waardoor een permanent gepoolde structuur overblijft. De auteurs sturen vervolgens afstembaar rood licht in en meten het gegenereerde UV. Ze vinden dat hun ontwerp uitzonderlijk lage verliezen bij UV-golflengten heeft en een zeer zuivere fase-afstemming, wat betekent dat de kleurconversie langs de volledige lengte van het apparaat goed uitgelijnd blijft. Bij lage invoervermogens groeit de UV-uitgang kwadratisch zoals verwacht, en de golfgeleiders bereiken een recordhoge conversie-efficiëntie voor dit platform. Bij hogere vermogens bereiken ze 4,2 milliwatt UV-vermogen op de chip — meer dan honderd keer het vorige beste resultaat in vergelijkbare lithiumniobaat-technologie. Op deze vermogensniveaus beginnen subtiele niet-lineaire absorptie-effecten in het materiaal relevant te worden, wat wijst op nieuwe fysica en richtingen voor verdere materiaaloptimalisatie suggereert.

Wat dit vooruit betekent

Door het herontwerpen van hoe het kristal wordt gepoold — rondom de golfgeleider te reiken en het van de zijkanten te vormen — verandert dit werk dunnefilm lithiumniobaat in een praktische UV-lichtmotor op een chip. Het gedemonstreerde vermogensniveau is al geschikt voor veel ionval-experimenten, precisie-metingen en geavanceerde microscopie, en dezelfde aanpak kan op verschillende UV-golflengten worden afgestemd door simpelweg het polingspatroon aan te passen. Omdat de methode compatibel is met andere chip-schaal lasers die al extreem smalle lijnbreedtes bieden, opent het een route naar compacte, zeer coherente UV-bronnen die omvangrijke tafelopstellingen kunnen vervangen. In wezen tonen de auteurs aan hoe doordachte engineering van de interne structuur van een kristal helder, controleerbaar ultraviolet licht kan ontsluiten vanuit een apparaat dat klein genoeg is om op een vingertop te liggen.

Bronvermelding: Franken, C.A.A., Ghosh, S.S., Rodrigues, C.C. et al. Milliwatt-level UV generation using sidewall poled lithium niobate. Nat Commun 17, 3651 (2026). https://doi.org/10.1038/s41467-026-68524-y

Trefwoorden: geïntegreerde UV-fotonica, lithiumniobaat-geleiders, frequentie-omzetting, tweede-harmonische generatie, kwantumtechnologieën
