Superieure mechanoluminescentie van ZnS:Mn/ZnO heterostructuur-arraychip versterkt door type II-elektronovergang

Licht door een zachte aanraking

Stel je een oppervlak voor dat oplicht waar je het ook indrukt, niet alleen met fel licht maar met een gedetailleerde kaart van hoe hard en waar je het raakte. Deze studie beschrijft een nieuwe chip gemaakt van geengineerde dunne films die precies dat kan: sterk oplichten zelfs bij zeer kleine krachten. Zo’n technologie zou de basis kunnen vormen voor toekomstige elektronische huiden, ultrasensitieve aanraking-sensoren en slimme instrumenten die spanning en druk als licht waarnemen.

Waarom licht maken uit druk moeilijk is

Materialen die licht geven bij indrukken of wrijven — een fenomeen dat mechanoluminescentie heet — zijn al jaren bestudeerd in poeders die in rubberachtige kunststoffen zijn ingebed. Deze mengsels kunnen laten zien waar spanning optreedt, maar ze gedragen zich als opgestapeld zand: veel kleine korrels die elkaar op complexe wijze raken. Die complexiteit bemoeilijkt het begrijpen van hoe het licht precies wordt geproduceerd en beperkt hoe nauwkeurig spanning gemeten kan worden. Bovendien hebben de meeste bestaande systemen relatief grote krachten nodig voordat ze beginnen te gloeien, wat problematisch is als je delicate aanrakingen, zwakke pulsen of kleine drukverschillen wilt detecteren.

Een lichtgevoelige chip bouwen, geen poeder

Om verder te gaan dan poeders vervaardigden de onderzoekers een dunne, geïntegreerde chip met standaard halfgeleiderprocessen — hetzelfde soort technologie dat gebruikt wordt voor het maken van computerchips. Ze stapelden een film van zinksulfide met mangaan (ZnS:Mn), een klassiek lichtgevend materiaal, bovenop een laag zinkoxide (ZnO) en controleerden nauwkeurig waar elk materiaal tijdens een warmtebehandeling in zwavel bleef. Dit produceerde een regelmatig raster van kleine vierkante "pixels", elk een goed gedefinieerde junctie tussen de twee materialen. Onder ultraviolet licht gloeiden de vierkanten geel, wat bevestigt dat elke pixel een gecontroleerde lichtgevende regio is in plaats van een willekeurige klomp korrels. Omdat de pixelschaal van nanometers tot millimeters kan worden afgesteld, kan de chip in principe worden aangepast voor lage- of hoge-resolutie spanningbeelden.

Verborgen elektronen ontgrendelen voor een helderder gloeien

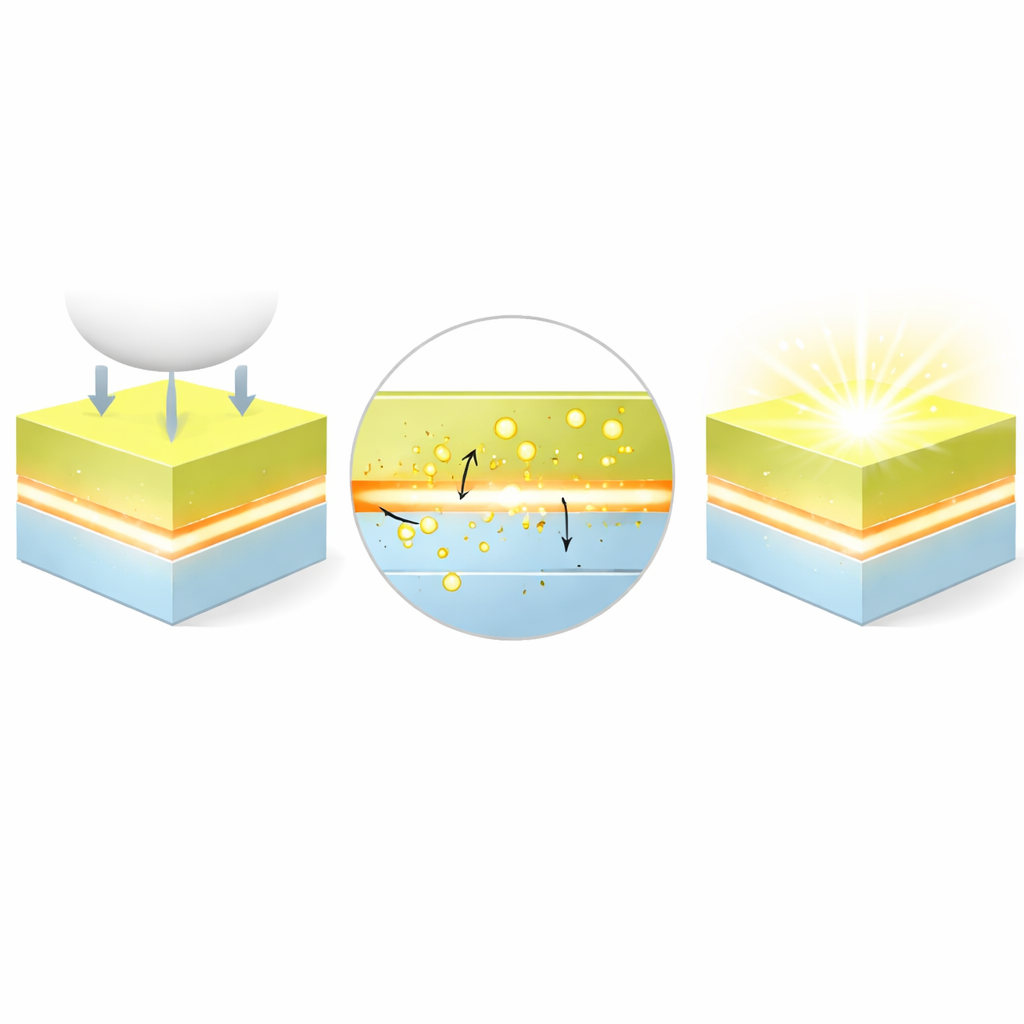

De echte innovatie zit in hoe deze gelaagde structuur het energielandschap voor elektronen herschikt. In de meeste eerdere ontwerpen komt licht onder druk van een bescheiden aantal elektronen die ofwel losgeschud worden uit defecten in het materiaal of worden overgedragen over een wrijvingsinterface. Hier ontwerpen de onderzoekers de energiebanden zo dat de lager-energie-elektronen in het diepere "valentie"-gebied van ZnS:Mn direct kunnen springen naar het hoger gelegen "geleidings"-gebied van ZnO wanneer het materiaal wordt ingedrukt. Deze zogenaamde type II-overgang tappt effectief een enorme voorraad voorheen ongebruikte elektronen aan. Experimenten tonen aan dat de resulterende chip ongeveer vier keer meer licht uitzendt dan vergelijkbare films zonder de speciale junctie en begint te gloeien bij een extreem lage kracht van slechts 0,05 newton — ongeveer het gewicht van een klein paperclipje.

Kracht zien als zowel licht als elektriciteit

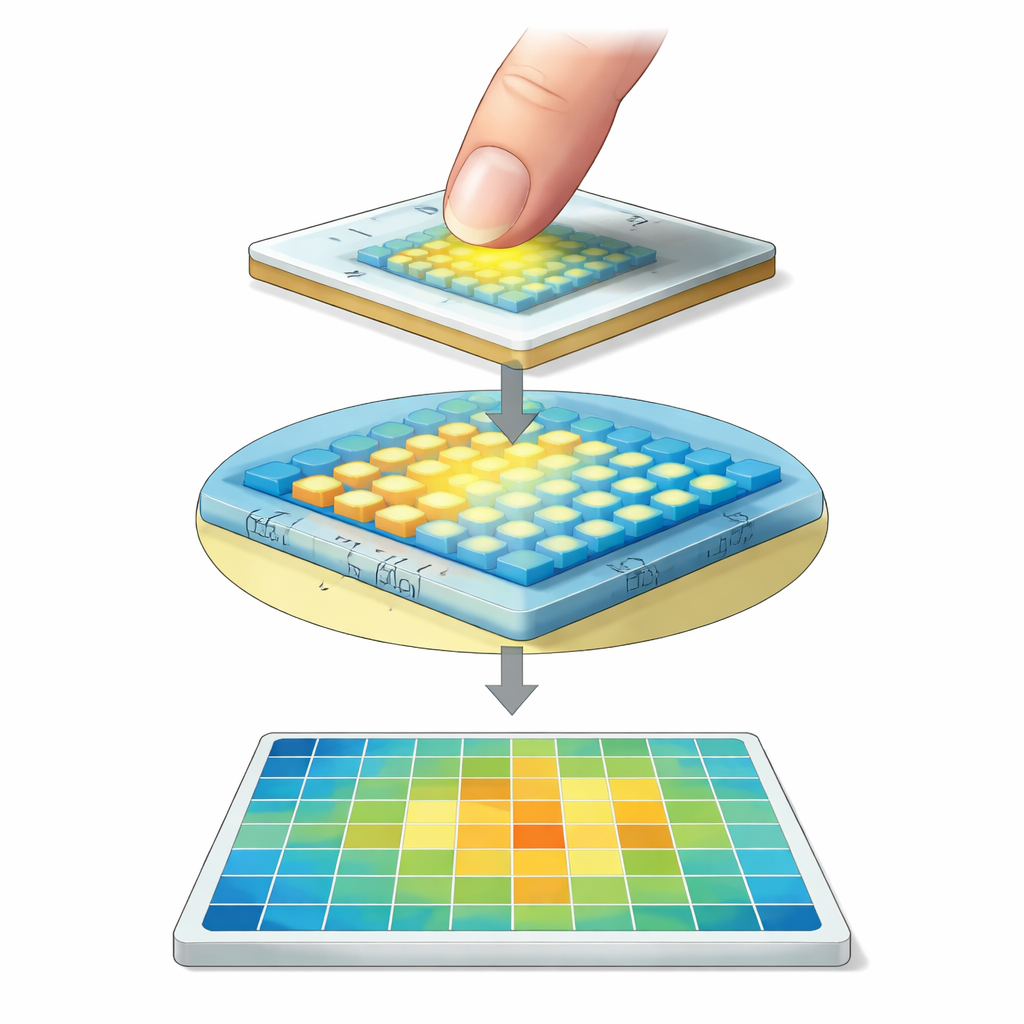

Aangezien het apparaat is opgebouwd als een echte elektronische component, konden de auteurs zowel licht- als elektrische signalen tegelijkertijd monitoren. Wanneer de ZnS:Mn/ZnO-chip wordt ingedrukt, verschijnen korte stroompulsjes waarvan de grootte toeneemt met de aangebrachte kracht. Conventionele films van alleen ZnS of ZnO tonen onder dezelfde omstandigheden dergelijke stroompieken niet. Dit duidt erop dat het indrukken van de heterostructuur daadwerkelijk extra mobiele ladingen creëert die door de meer geleidende ZnO-laag stromen, terwijl hun tegenhangers in de ZnS:Mn-laag blijven en helpen licht te produceren. In tests gedroeg de chip zich als een gepixelde drukkamer: terwijl een stylus erover krabde of patronen schreef, kon een eenvoudige beeldsensor gloeiende sporen registreren en zelfs inschatten hoe hard elke streek was op basis van de helderheid.

Van gloeiende chips naar elektronische huid

De studie concludeert dat slim stapelen van materialen om type II-elektronovergangen te bevorderen de efficiëntie en gevoeligheid van drukgeïnduceerd licht radicaal kan vergroten. Door een bekend lichtgevend poeder te transformeren in een schone, wafer-schaal array van pixels met vrijwel geen krachtsdrempel wijzen de auteurs op een nieuwe generatie dunne, passieve chips die aanraking direct in optische en elektrische signalen omzetten. Voor niet-specialisten betekent dit dat toekomstige robotische handen, medische sensoren en wetenschappelijke instrumenten krachtpatronen letterlijk in realtime zouden kunnen zien en meten, wat de deur opent naar elektronische huiden en instrumenten die zowel gevoeliger als gemakkelijker te integreren zijn dan de huidige elektronische druksensoren.

Bronvermelding: Fan, J., Wang, Y., Zhong, A. et al. Superior mechanoluminescence of ZnS:Mn/ZnO heterostructure array chip boosted by type II electron transition. Microsyst Nanoeng 12, 143 (2026). https://doi.org/10.1038/s41378-026-01284-3
