Een Bell‑Bloom atomaire magnetische videorecorder met globale sluiter en differentiële uitlezing

Onzichtbare magnetische films bekijken

Magnetische velden omgeven ons overal, van het kloppen van ons hart tot de stroom in minuscule draadjes op een computerchip — maar ze zijn onzichtbaar en vaak extreem zwak. Dit artikel introduceert een nieuw soort “magnetische videorecorder” die deze zwakke magnetische patronen in realtime kan vastleggen, met hoge detaillering, zonder het object aan te raken en zonder omvangrijke cryogene apparatuur. Zo’n instrument zou kunnen helpen bij het diagnosticeren van batterijen, het sturen van medische apparaten of het onthullen hoe microscopische magnetische deeltjes bewegen en op elkaar inwerken.

Atomen als kleine magnetische verslaggevers

Het kernidee is om een dunne damp van cesiumatomen te gebruiken als een levend scherm dat reageert op nabije magnetische velden. Wanneer een magnetisch veld aanwezig is, precesseren de interne “spins” van de atomen — ongeveer als kleine tolletjes die wiebelen in een vaste richting. Een zorgvuldig getimede puls cirkelgepolariseerd licht lijnt deze spins eerst uit; na deze “pump”-fase wordt het licht uitgezet en laten de atomen vrij hun wiebel uitvoeren in het omringende magnetische veld. Een tweede, zwakkere “probe”-bundel van lineair gepolariseerd licht passeert dezelfde damp en wordt subtiel verdraaid door de draaiende atomen. Door te meten hoe deze verdraaiing in de tijd verandert, kan het systeem de sterkte van het magnetisch veld op die locatie afleiden.

Een magnetisch beeld in één keer vastleggen

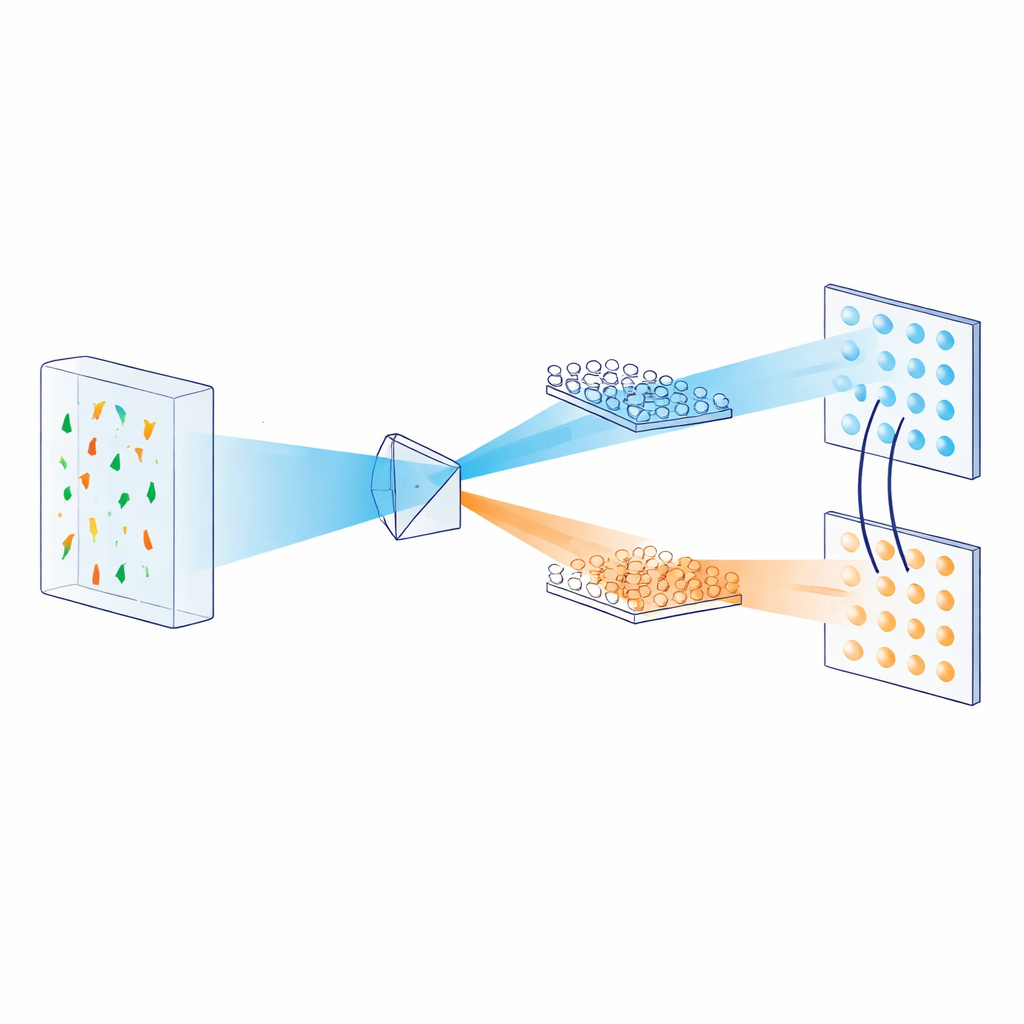

Traditionele atomaire magnetometers scannen vaak punt voor punt of gebruiken grove detectorarrays, wat ze langzaam maakt en de details beperkt die ze kunnen zien. Hier bouwen de auteurs een camera‑achtig systeem met 684 onafhankelijke kanalen die een tweedimensionaal magnetisch patroon vastleggen over een gebied van ongeveer 5 bij 2,6 millimeter, met tot 205 beelden per seconde. In plaats van veel afzonderlijke sensoren gebruiken ze één hogesnelheidssensor die in twee helften is verdeeld. De probe‑bundel wordt gesplitst in twee orthogonale polarisaties, waardoor overeenkomende vlekpatronen op de twee helften ontstaan. Door de helderheid van elk paar vlekken van elkaar af te trekken, keert het systeem gemeenschappelijke ruis — zoals fluctuaties in laservermogen — terug, terwijl het de kleine veranderingen door magnetische velden behoudt.

Het beeld verscherpen met slimme optica

Om een helder, gedetailleerd magnetisch beeld te krijgen, moeten de auteurs vervaging door zowel de chip als de atomen vermijden. Aan de sensorzijde kunnen pixels met hun buren “praten”, wat crosstalk veroorzaakt die fijne structuren vervaagt. Het team pakt dit aan met een microlensarray die licht uit elk kanaal concentreert in een compacte regio op de sensor en donkere tussenruimtes laat, waardoor lekken sterk wordt verminderd. Een digitaal micromirrorapparaat — een array van kleine kantelende spiegeltjes — vormt en spreidt de probe‑bundel in vele goed gescheiden sub‑bundels en maakt het mogelijk dat elk paar vlekken op de twee sensordelen precies op elkaar kan worden afgestemd, zelfs als de optiek hun vormen vervormt. Aan de atoomzijde analyseren de auteurs hoe atomen diffunderen in de dampcel en ontwerpen ze de kanaalafstand zodanig dat aangrenzende regio’s effectief onafhankelijk blijven, waarmee ze een ruimtelijke resolutie bereiken van ongeveer 137 vierkante micrometer, dicht bij de fysische limiet bepaald door diffusie.

Bewegende en veranderende velden meten

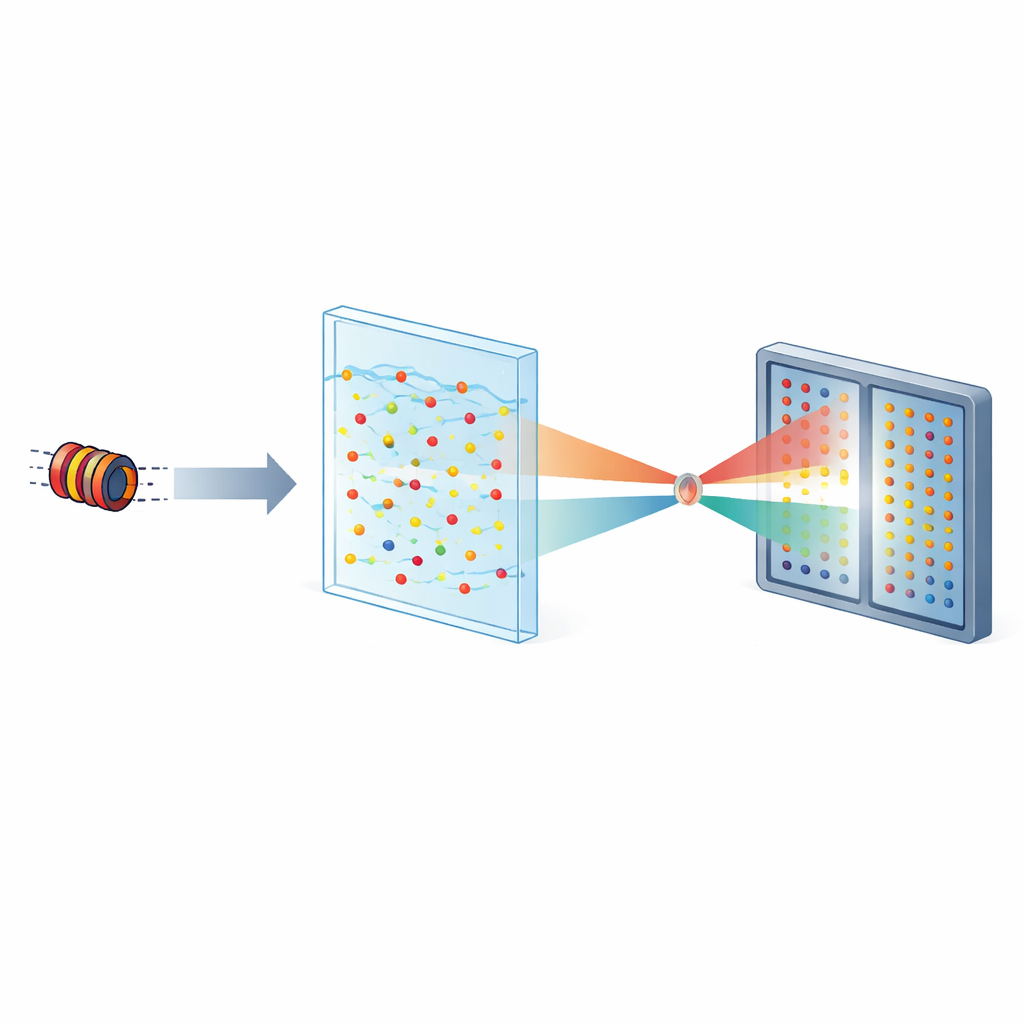

Om te laten zien wat hun magnetische videorecorder kan, filmen de onderzoekers het magnetische veld van een kleine solenoïde‑spoel met een constante stroom terwijl die langs de cel beweegt. Ze vergelijken hun opnamen met computersimulaties op basis van standaard magnetische theorie en vinden dat de gemeten veldverdelingen en hun tijdsevolutie goed overeenkomen met de voorspelde patronen, afgezien van kleine afwijkingen door imperfecties in de testspoel en zijn beweging. Het systeem behaalt een gemiddelde gevoeligheid van ongeveer 194 picotesla per wortel hertz over een bruikbare frequentieband, en het kan tijdsvariërende velden volgen tot in de honderden hertz. Deze combinatie van gevoeligheid, framerate en gezichtsveld doet het goed ten opzichte van andere tweedimensionale magnetische beeldvormingstechnieken, met snellere globale opname dan scanmethoden en betere gevoeligheid dan veel solid‑state technieken.

Waarom deze magnetische camera ertoe doet

In eenvoudige bewoordingen hebben de auteurs een dunne wolk warme atomen plus een slimme optische camera omgevormd tot een hogesnelheids videosysteem voor onzichtbare magnetische patronen. Het kan vastleggen hoe zwakke magnetische velden ruimtelijk en in de tijd variëren zonder het object aan te raken of de sensor tot extreem lage temperaturen te koelen. Hoewel het niet de ultieme gevoeligheid bereikt van de meest gevoelige laboratoriuminstrumenten, biedt het een praktisch compromis: het is snel, relatief compact en gedetailleerd genoeg om fijne structuren en bewegende bronnen vast te leggen. Dat maakt het een veelbelovend hulpmiddel voor toepassingen in de echte wereld, zoals het monitoren van de staat van batterijen, het volgen van kleine magnetische deeltjes of het observeren van subtiele elektromagnetische processen in complexe apparaten.

Bronvermelding: He, X., Dong, H., Hua, Z. et al. A bell-bloom atomic magnetic-videorecorder with global shutter and differential readout. Microsyst Nanoeng 12, 147 (2026). https://doi.org/10.1038/s41378-026-01282-5

Trefwoorden: atomaire magnetometrie, magnetische beeldvorming, optische detectie, CMOS-sensor, Bell‑Bloom techniek
