Door ankers veroorzaakte lokale spanningsontwikkeling en vervormingsvoorspelling in SOI‑MEMS‑structuren

Waarom kleine steunpunten kleine machines kunnen vervormen

Van smartphones tot auto‑airbags: talloze apparaten vertrouwen op microscopische machines die in siliciumchips zijn geëtst. Deze micro‑elektromechanische systemen, of MEMS, gebruiken vaak dunne siliciumbalken die over een opening hangen en alleen aan hun uiteinden verankerd zijn. Zelfs een geringe ongewenste doorbuiging in deze vrijgespannen onderdelen kan een camera onscherp maken, een sensor laten afwijken of een lichtstraal vervormen. Deze studie onthult een verborgen bron van die doorbuiging en biedt een manier om die te voorspellen en sterk te verminderen, waardoor toekomstige MEMS nauwkeuriger en betrouwbaarder kunnen werken.

Kleine chips, grote spanningsproblemen

Veel hoogwaardige MEMS worden gebouwd op silicon‑on‑insulator (SOI) wafers, waarbij een dunne 'device'‑laag van silicium bovenop een isolerende oxidelaag en een dik siliciumsubstraat wordt gestapeld. Deze architectuur wordt gewaardeerd om haar mechanische stabiliteit en wordt toegepast in versnellingsmeters, gyroscopen, druksensoren en stembare optische componenten. Toch merken ingenieurs al lange tijd dat vrijgemaakte, opgespannen balken en platen vaak honderden nanometers omhoog bollen of knikken. Dat klinkt misschien klein, maar voor optische toepassingen met licht waarvan de golflengte vergelijkbaar is, kan zelfs een fractie daarvan de prestaties verminderen of tot falen leiden. Tot nu toe werd deze vervorming meestal toegeschreven aan vage “intrinsieke spanning” in het dunne silicium zelf.

Ankers als verborgen boosdoeners

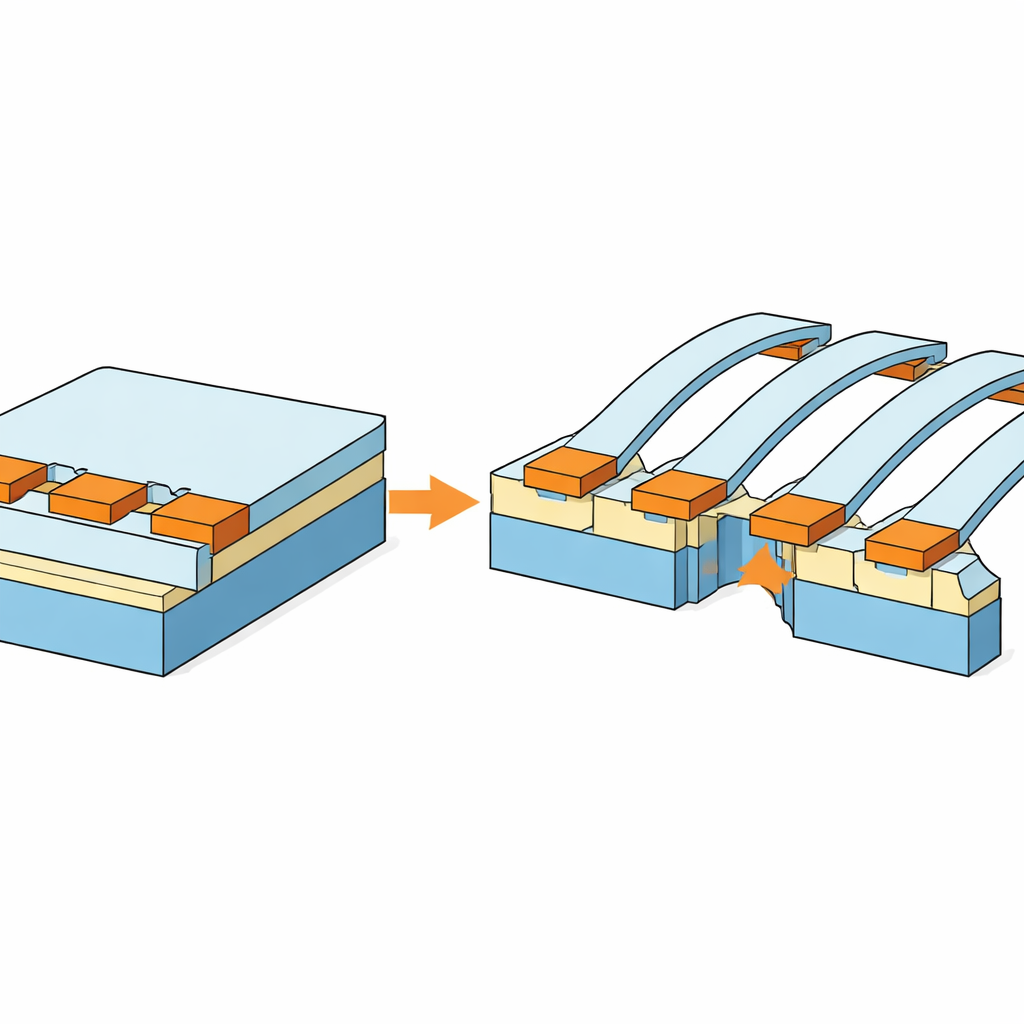

De auteurs laten zien dat de belangrijkste schuldige niet de siliciumlaag is, maar de ankers die deze aan de begraven oxide binden. Tijdens hoogtemperatuurbewerkingen van een SOI‑wafer zetten silicium en oxide verschillend uit en krimpen ze verschillend bij verwarmen en afkoelen. Deze mismatch zorgt ervoor dat de oxidelaag onder druk (compressie) komt te staan en de siliciumlaag onder trek (tensie) komt. Zolang alles gebonden en niet geëtst is, zijn deze spanningen vergrendeld en grotendeels onschadelijk. Problemen ontstaan wanneer de oxide selectief wordt verwijderd om MEMS‑balken vrij te maken: kleine delen van de oxide blijven achter als ankers, nog steeds zwaar in compressie. Deze ankers willen zijdelings uitzetten en duwen, wanneer ze dat doen, tegen de onderzijde van de siliciumbalken, waardoor spanning in de balken wordt overgedragen en ze gaan buigen.

Hoe lokale druk globale buiging wordt

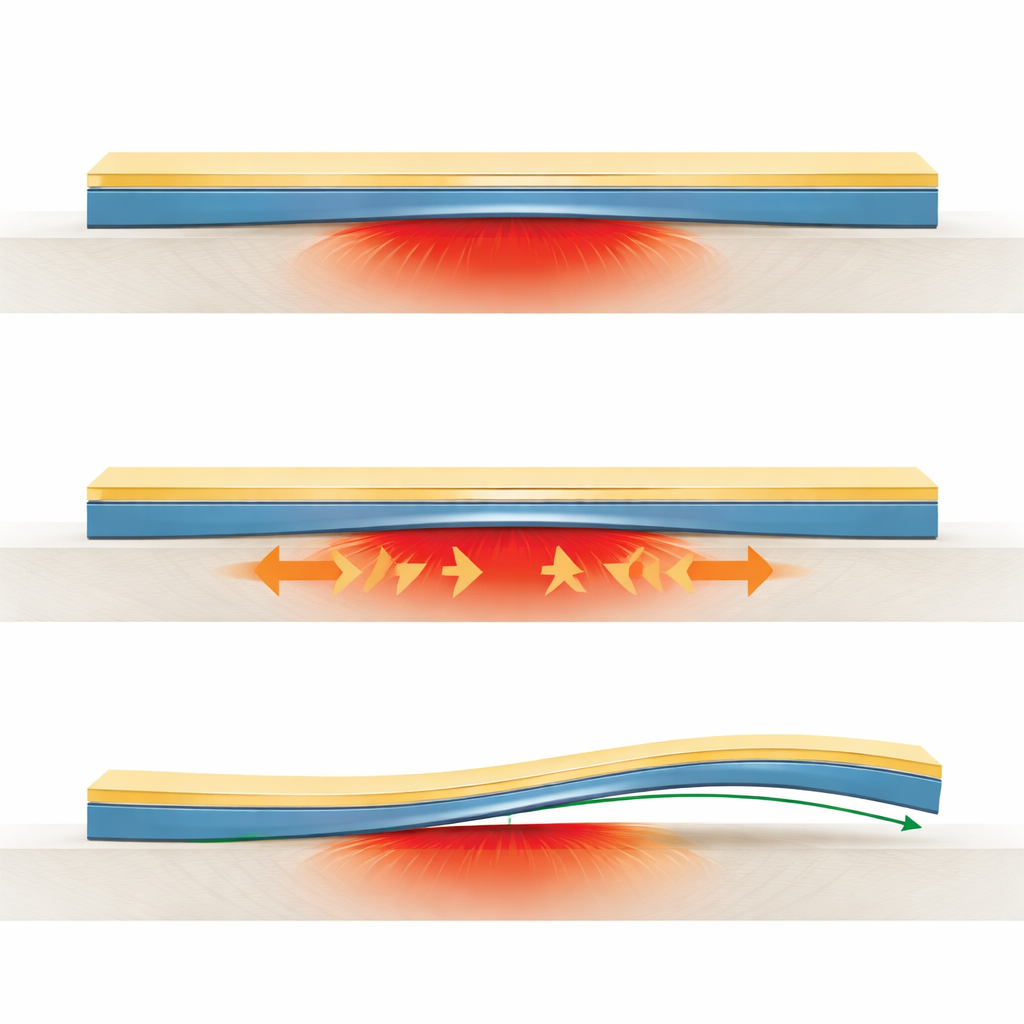

Om dit beeld in een ontwerpgereedschap te vertalen, ontwikkelt het team een eenvoudig mechanisch model. Ze beschouwen de gespannen regio bij elk anker als een effectieve dunne laag aan de onderkant van de balk die deze in compressie trekt en een gelokaliseerd buigend moment creëert. Deze lokale buigzone strekt zich slechts over een korte karakteristieke afstand langs de balk uit voordat de rest van de balk zich meer als een stijve hefboom gedraagt die slechts roteert. Met dit idee leiden ze compacte formules af voor de maximale doorbuiging van zowel cantilever‑balken (aan één kant bevestigd) als dubbelgeklampte balken (aan beide kanten bevestigd). Verrassend genoeg groeit bij cantilevers de voorspelde doorbuiging lineair met de lengte, niet volgens de hoger‑machtige schaling die in de meeste leerboeken wordt verwacht, en dubbelgeklampte balken vertonen een scherpe toename in doorbuiging naarmate ze een knik‑achtig grensgebied naderen.

De verborgen spanning zien en meten

Om te controleren of ankers daadwerkelijk de vervorming veroorzaken, combineerden de onderzoekers computersimulaties met nauwkeurige experimenten. Met micro‑Raman‑spectroscopie — in wezen het aflezen van kleine verschuivingen in de kleur van verstrooid laserlicht — maakten ze spanningskaarten van het oppervlak van vrijgespannen platen. De metingen lieten een duidelijke omschakeling zien van trekkracht (tensie) boven de ankerregio naar compressie in de vrije, opgespannen delen, wat overeenkomt met het modelbeeld van spanningsoverdracht van de oxide naar de siliciumbalk. Vervolgens maten ze hoe echte microbruggen en cantilevers zich na vrijgave vervormden en vergeleken die resultaten met hun vergelijkingen en eindige‑elementensimulaties. Over veel maten en vormen kwamen voorspellingen en metingen binnen ongeveer tien procent overeen, wat bevestigt dat het eenvoudige model de essentiële fysica goed vastlegt.

Balken ontwerpen die vlak blijven

Gewapend met dit inzicht stelde het team een praktische oplossing voor: een spanningsisolerende balk geplaatst tussen het anker en de hoofdfunctionele structuur. In deze opzet is de isolatiebalk zodanig georiënteerd dat hij het grootste deel van de anker‑geïnduceerde compressie en buiging absorbeert, terwijl het centrale onderdeel grotendeels spanningsvrij en vlak blijft. Simulaties toonden aan dat de compressieve spanning geconcentreerd raakt in de isolatiebalk, en metingen aan gefabriceerde monsters bevestigden dat de hoofd­balken nauwelijks bewogen. In één geval daalde de initiële opwaartse doorbuiging van een lange dubbelgeklampte balk met ongeveer 93 procent, van honderden nanometers naar slechts enkele tientallen.

Wat dit betekent voor toekomstige kleine machines

Door ongewenste buiging terug te voeren op samengeperste oxide bij de ankers, verandert dit werk een puzzelende betrouwbaarheidskwestie in een voorspelbare, beheersbare ontwerpparameter. In plaats van vervorming te behandelen als een onaangename verrassing die na fabricage wordt ontdekt, kunnen ingenieurs nu inschatten hoeveel een MEMS‑balk zal kromtrekken, dimensies aanpassen om onder een veilige limiet te blijven, of isolatiefuncties toevoegen om spanning te blokkeren voordat deze kritieke componenten bereikt. Dezelfde ideeën zijn toepasbaar op verschillende SOI‑technologieën en zelfs op andere dunne‑film materialen op oxide. Nu MEMS‑apparaten streven naar steeds strengere toleranties — voor scherpere sensoren, vlakker optische spiegels en stabielere resonatoren — biedt dit op ankers gerichte raamwerk een helder pad om kleine structuren recht en stabiel te houden.

Bronvermelding: Hui, D., Meng, X., Ding, J. et al. Anchor-induced localized stress evolution and deformation prediction in SOI MEMS structures. Microsyst Nanoeng 12, 132 (2026). https://doi.org/10.1038/s41378-026-01277-2

Trefwoorden: MEMS‑vervorming, silicon‑on‑insulator, restspanning, microcantilever‑balken, ankerontwerp
