Een geminiaturiseerde draadloze en passieve antennesensor met kronkelstructuur voor geïntegreerde meerassige rek- en temperatuurmeting

Machines volgen zonder draden

Van windturbines en industriële robots tot accu’s van elektrische auto’s: veel cruciale machines werken onder intense hitte en mechanische belastingen. Exact weten hoeveel ze doorbuigen en hoe heet ze worden is essentieel om falen en brand te voorkomen — maar het plaatsen van omvangrijke, bedrade sensoren in krappe, hete of roterende onderdelen is berucht moeilijk. Dit artikel introduceert een piepkleine draadloze sensor die stilletjes zowel rek als temperatuur in meerdere richtingen tegelijk kan “lezen”, zelfs in brandende omgevingen, en zo een nieuwe manier biedt om moderne infrastructuur veiliger en duurzamer te maken.

Een klein radiootje dat spanning voelt

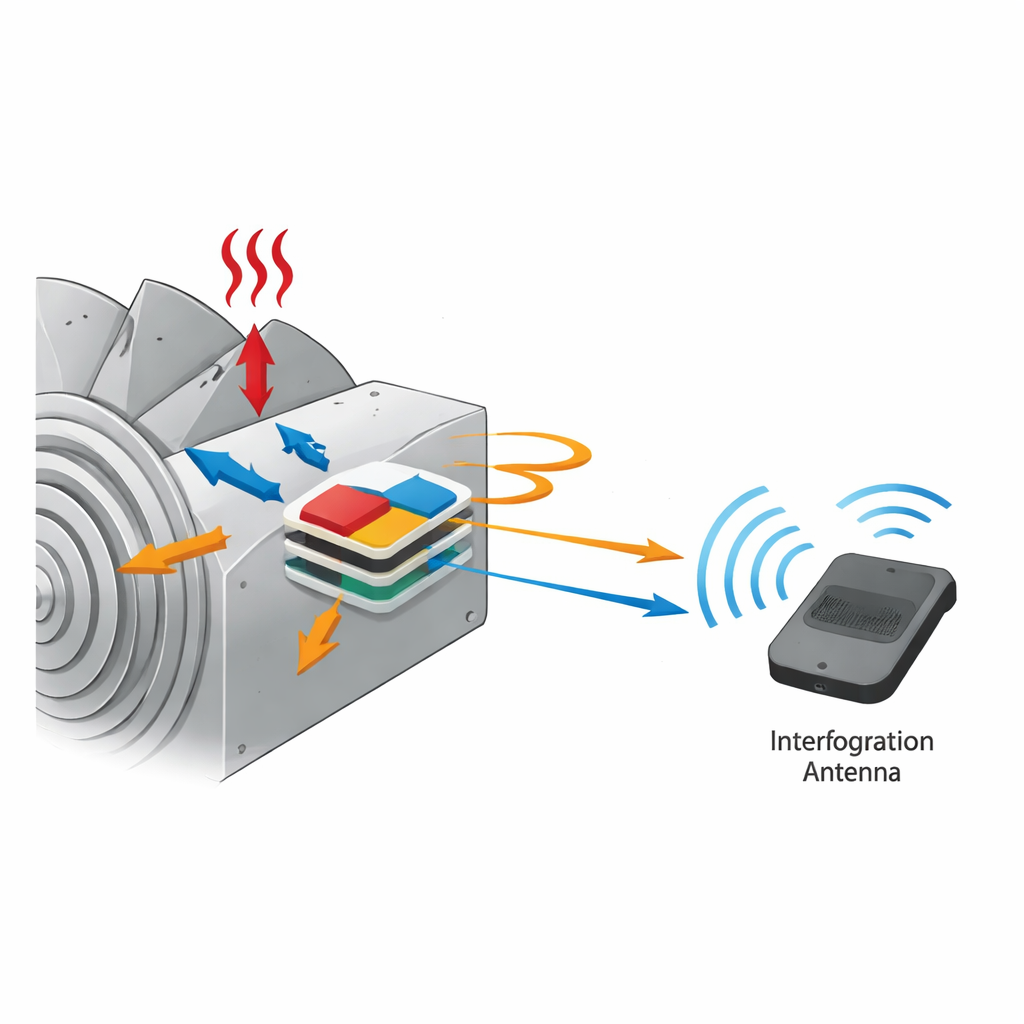

De kern van het werk is een speciaal type platte radioantenne, een microstrip-patch. In plaats van batterijen of kabels is de sensor passief: een externe antenne stuurt een microgolfsignaal, de sensor reageert door op specifieke frequenties te resoneren, en de externe antenne “hoort” die echo’s. Wanneer de sensor wordt uitgerekt, samengedrukt of verhit, verschuiven zijn resonantiefrequenties op voorspelbare manieren. Door die verschuivingen te meten, kunnen ingenieurs afleiden hoeveel rek en warmte de constructie ondergaat, zonder er ooit draden aan te hoeven bevestigen.

De sensor verkleinen zonder prestatieverlies

Conventionele antennegebaseerde sensoren zijn vaak te groot voor krappe ruimtes en werken meestal slechts in één richting of bij bescheiden temperaturen. De auteurs pakken dit aan door de antennegeometrie zorgvuldig te herontwerpen. Ze gebruiken een alumina-keramisch substraat met hoge permittiviteit, waardoor antennes bij dezelfde werkfrequentie vanzelf kleiner kunnen zijn. Daarboven zetten ze T-vormige kronkelende inkepingen in de metalen patches. Deze sleuven dwingen elektrische stromen een langere, kronkelende weg te volgen, wat de resonantiefrequentie verlaagt en het fysieke patchformaat verkleint. Vergeleken met traditionele ontwerpen bij dezelfde frequenties verminderen de drie patches in de nieuwe sensor hun stralingsoppervlakken ruwweg met een derde tot de helft, wat leidt tot een totale groottevermindering van bijna 60 procent.

Rek meten uit meerdere richtingen en tegelijk warmte

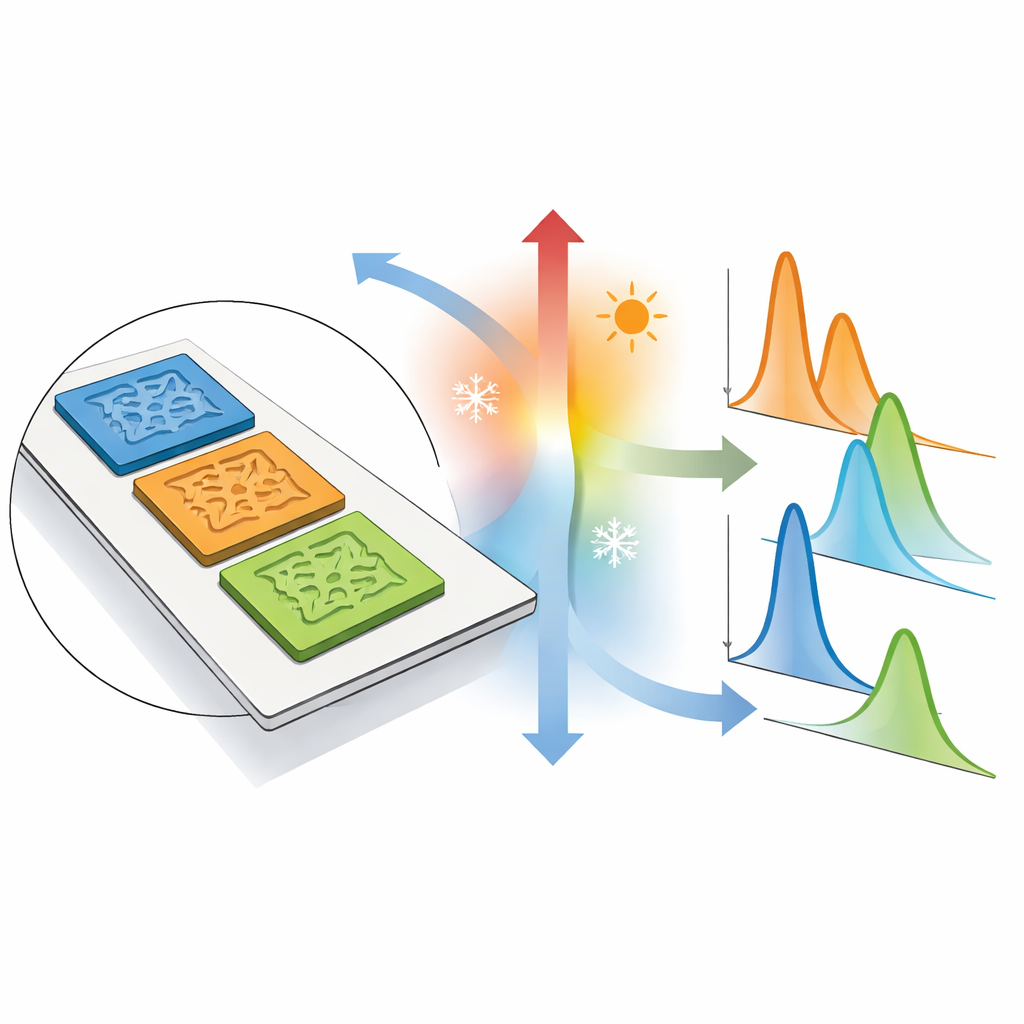

De sensor integreert drie geminiaturiseerde patches in een getrapte driedimensionale opstelling op één keramisch chip. Eén patch is afgestemd om rek langs een primaire richting (0 graden) te detecteren, een tweede patch meet rek langs twee diagonalen (45 en 135 graden), en een derde patch is speciaal voor temperatuur. Elk heeft een eigen resonantiefrequentie tussen ongeveer 2 en 3,5 gigahertz, onderling minimaal 0,3 gigahertz gescheiden zodat ze onafhankelijk uitgelezen kunnen worden. Wanneer de constructie in een bepaalde richting buigt, verschuift alleen de bijbehorende resonantiepiek, terwijl de andere pieken vooral in amplitude veranderen maar niet in positie. Bij temperatuurstijging neemt de diëlektrische constante van het keramiek toe en daalt de resonantiefrequentie van de temperatuurpatch gestaag. Op deze manier kan de chip gelijktijdig een meerassig beeld van mechanische spanning rapporteren en bijhouden hoe heet de omgeving is.

Gebouwd voor hitte, afstand en ruis uit de echte wereld

Om het systeem te laten werken in ruwe, hete zones waar conventionele metalen hoornantennes kunnen falen, ontwerpt het team ook een aparte interrogatieantenne gebaseerd op een coplanair golfgeleider. Deze begeleidende antenne, gemaakt van hetzelfde alumina en platina, weerstaat temperaturen tot 800 °C en biedt een brede bandbreedte die comfortabel alle resonantiepieken van de sensor dekt. Tests tonen aan dat de draadloze koppeling het beste werkt bij een afstand van 4–5 centimeter tussen sensor en antenne, waar vier duidelijke resonanties verschijnen met sterke kwaliteit factoren. De onderzoekers bouwen drie experimentele opstellingen: een rek-opstelling bij kamertemperatuur, een hoogtemperatuur-oven voor zuivere temperatuurmetingen, en een variabele-temperatuur rek-systeem dat gecontroleerde rekkingen tot 500 microstrain kan toepassen terwijl de temperatuur van 15 tot 800 °C wordt opgelopen.

Verschuivende pieken omzetten in betrouwbare cijfers

Grondige experimenten bevestigen dat de resonantiefrequenties zowel rek als temperatuur op een reproduceerbare manier volgen. Bij kamertemperatuur laat elke rekrichting een duidelijke neerwaartse frequentieverschuiving zien bij toenemende rek, met gevoeligheden in de orde van tientallen kilohertz per microstrain en fittingfouten onder 0,1 procent. De temperatuurpatch toont een duidelijke frequentiedaling naarmate de oven opwarmt, met maximale gevoeligheid boven 300 kilohertz per graad Celsius en stabiel gedrag over drie verwarmings–afkoelcycli. Omdat temperatuur ook invloed heeft op de rekgevoelige patches, ontwikkelen de auteurs een wiskundige correctie: een tweedimensionaal polynomiaal model dat zowel de gemeten temperatuur als de waargenomen resonantiefrequentie gebruikt om de “ware” rek te berekenen. Over alle richtingen, rekkingen en temperaturen blijven de uiteindelijke rekfouten binnen ongeveer 5 procent, en de herhaalbaarheidsfouten in frequentie blijven ver onder één megahertz.

Waarom dit belangrijk is voor veiligere technologie

Simpel gezegd toont dit werk dat een postzegelgroot stuk geconstrueerd keramiek en metaal kan fungeren als een batterijvrije “zenuwuiteinde” voor grote machines, dat aangeeft hoe sterk ze in meerdere richtingen worden belast en hoe heet ze worden, alles via een korte draadloze koppeling. Door miniaturisatietrucs, hittebestendige materialen en slimme gegevensverwerking te combineren, overwint het apparaat lang bestaande beperkingen op het gebied van formaat, bekabeling en temperatuur. Toegepast op turbinebladen, robotarmen of accu’s van elektrische voertuigen kunnen zulke sensoren vroegtijdig waarschuwen voor vermoeiing en oververhitting, waardoor industriële systemen betrouwbaarder, efficiënter en veiliger worden.

Bronvermelding: Guo, L., Dong, H., Liang, S. et al. A miniaturized wireless and passive antenna sensor with meandering structure for integrated multi-directional strain and temperature sensing. Microsyst Nanoeng 12, 165 (2026). https://doi.org/10.1038/s41378-026-01271-8

Trefwoorden: draadloze rekdetectie, hoge-temperatuursensoren, microstrip patch-antenne, structurele gezondheidsmonitoring, meerdimensionale spanning
