Litografie-vrije, Pd-gebaseerde bimorf cantileverschakelaars voor nul-standby-vermogen chemo-mechanische H2-detectie

Waarom veiligere waterstof slimmer sensoren nodig heeft

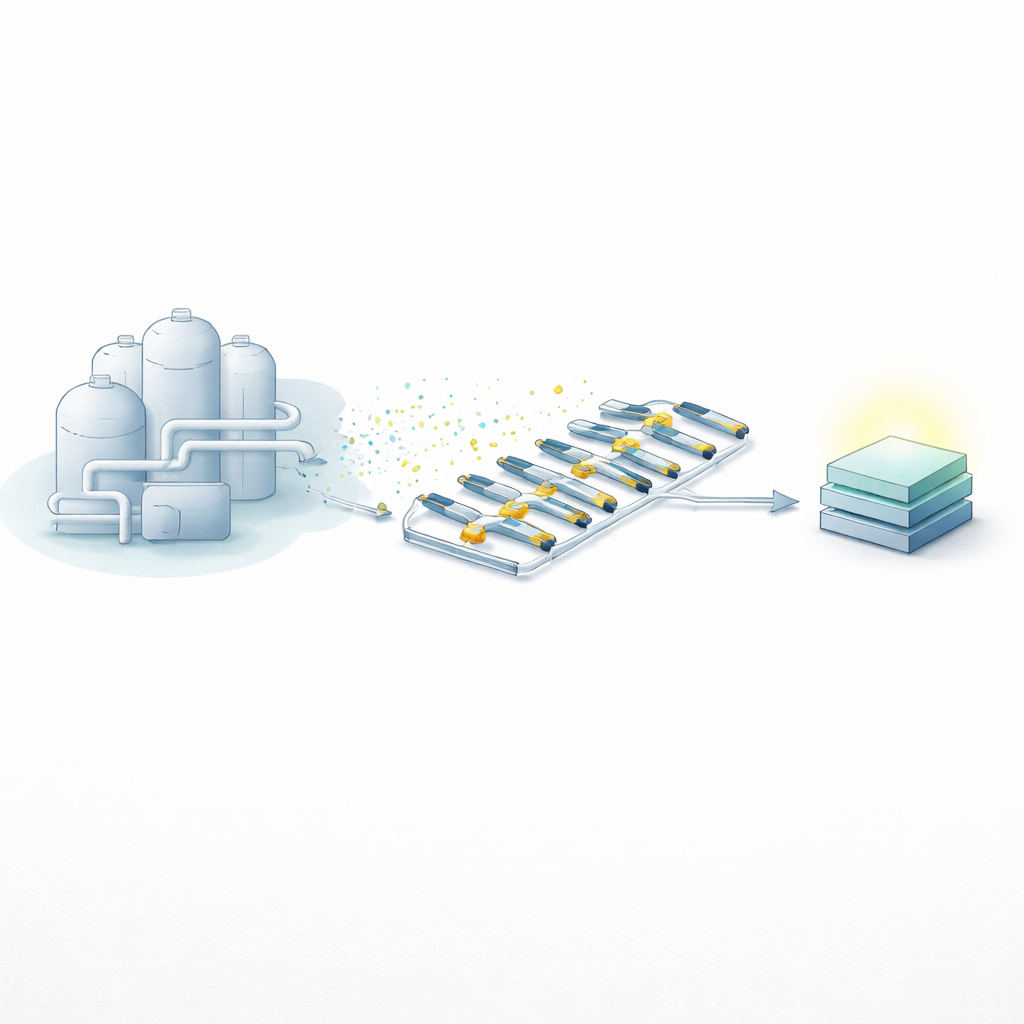

Waterstof wordt vaak geprezen als een schone brandstof van de toekomst, maar heeft een nadeel: het gas is kleurloos, reukloos en kan al bij relatief lage concentraties in lucht explosief worden. Industriële locaties die waterstof produceren, opslaan of gebruiken moeten voortdurend op lekkages letten, ook al komen ernstige lekkages zelden voor. Vandaag de dag betekent dat meestal dat er duizenden gevoede elektronische sensoren continu moeten draaien, wat energie verspilt en frequente batterijvervangingen vereist. Deze studie introduceert een kleine mechanische schakelaar die alleen actief wordt wanneer waterstof daadwerkelijk aanwezig is, met de belofte van veiligere waterstofsystemen met vrijwel geen standby-energieverbruik.

Een piepkleine wip die waterstof voelt

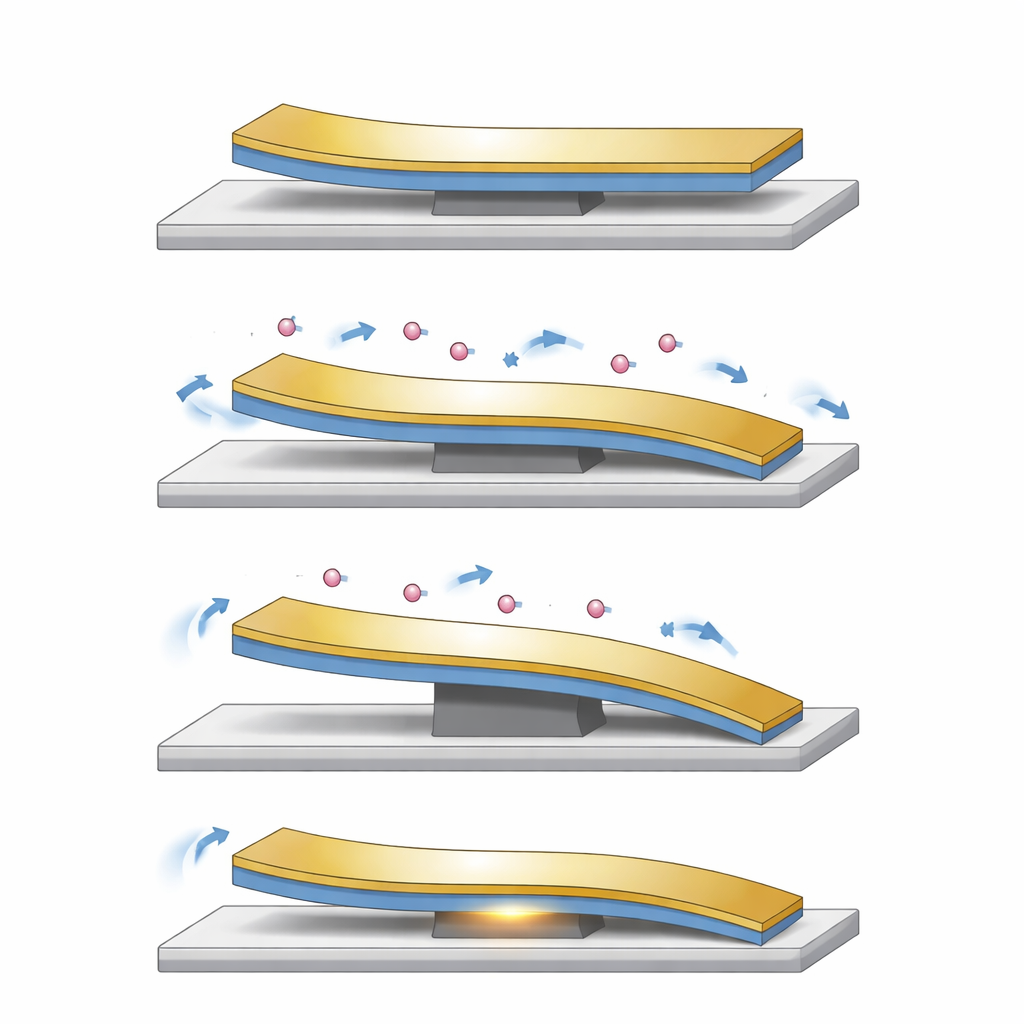

Het hart van de nieuwe sensor is een microscopische wipachtige structuur, een zogenaamde cantilever. Die is opgebouwd uit twee dunne metalen lagen op elkaar: een bovenlaag van palladium, die waterstof kan opnemen, en een onderlaag van chroom, die dat niet doet. In normale lucht ligt het stripje vlak boven een lager gelegen metalen pad, met een nanoschaalgrootte-kloof ertussen, zodat er geen stroom loopt. Wanneer waterstof arriveert, absorbeert de palladiumlaag het en zet een beetje uit. Omdat alleen de bovenlaag opzwelt, buigt het stripje naar beneden als een bimetaal-thermostaat en raakt uiteindelijk het pad eronder, waardoor een elektrisch circuit sluit. Op deze manier wordt de aanwezigheid van waterstof direct omgezet in een eenvoudige aan/uit-elektrische signaal.

Schakelaars maken zonder ingewikkelde chipfabrieken

Veel eerdere waterstofschakelaars vertrouwden op willekeurig gevormde scheuren in metalen films, wat hun gedrag moeilijk te beheersen en te reproduceren maakte. Andere benaderingen gebruikten volledige microchip-achtige verwerking met meerdere fotolithografiestappen en agressieve chemicaliën, wat de kosten en de milieubelasting verhoogde. Het team ontwikkelde in plaats daarvan een litografie-vrije methode die wateroplosbare polymeernaaldjes gebruikt als tijdelijke steigers. Eerst electrospinnen ze zeer dunne, goed uitgelijnde polymeerstrengen op een geoxideerd siliciumwafer. Vervolgens deponeren ze chroom en palladium onder een hoek, waardoor slechts één zijde van elke vezel wordt bedekt en gesuspendeerde metalen stripjes ontstaan met ingebouwde nanokloven naar de onderliggende elektroden. Ten slotte lossen ze het polymeer in water op en drogen ze de chip voorzichtig met isopropylalcohol om te voorkomen dat de kwetsbare balken aan elkaar kleven. Het resultaat is een regelmatige array van nanoschaal-schakelaars gemaakt met alleen onschadelijke oplosmiddelen en zonder traditionele patroonstappen.

Afregelen wanneer de schakelaar inschakelt

De onderzoekers toonden aan dat ze de waterstofconcentratie die nodig is om de kloof te sluiten konden beheersen door eenvoudigweg de hoek te variëren waaronder de metalen werden gedeponeerd en de dikte van de aangebrachte palladiumlaag aan te passen. Steilere hoeken creëerden grotere initiële kloven die meer door waterstof veroorzaakte buiging vereisten om te overbruggen, terwijl vlakkere hoeken kleinere kloven en lagere inschakeldrempels opleverden. Apparaten met de kleinste kloven konden waterstofconcentraties detecteren tot 0,3 procent in lucht—ruim onder het ongeveer 4 procent-niveau waarbij waterstof explosief wordt. Zodra de drempel was overschreden, sprong de stroom met meer dan een factor 100.000 in vergelijking met de uit-toestand, omdat het apparaat van een open circuit naar direct metaal-op-metaal contact gaat.

Betrouwbaar, selectief en vrijwel zonder stroom

Aangezien de schakelaars echte open circuits zijn totdat waterstof ze sluit, lagen hun stand-bystromen rond de ruisvloer van de meting, op het niveau van enkele picoampères. Dat vertaalt zich naar nagenoeg nul stroomverbruik wanneer er geen lek is. De apparaten reageerden binnen tientallen seconden na blootstelling aan waterstof, en veel ontwerpen konden herhaaldelijk tussen aan en uit worden geschakeld zonder noemenswaardige drift. Hun gedrag veranderde weinig met vochtigheid en slechts bescheiden met temperatuur, en ze vertoonden geen meetbare respons op verschillende andere veelvoorkomende gassen, wat hun selectiviteit voor waterstof onderstreept. Door drie schakelaars in serie te schakelen verkleinden de auteurs daarnaast de kans op onjuiste triggers door toevallige aanrakingen of mechanisch vastkleven.

Wat dit betekent voor alledaagse veiligheid

Voor niet-specialisten is de kernboodschap dat dit werk een manier biedt om gevaarlijke waterstoflekkages in de gaten te houden zonder constant energie te verbruiken. Deze kleine mechanische schakelaars blijven inactief en verbruiken praktisch geen stroom, totdat waterstof ze fysiek in contact brengt en het alarmsignaal activeert. De fabricagemethode vermijdt gecompliceerde fotolithografie en agressieve chemicaliën en gebruikt in plaats daarvan eenvoudige vezels en watergebaseerde verwerking. Samen wijzen deze verbeteringen op goedkope, milieuvriendelijkere waterstofsensoren die in groten getale over pijpleidingen, tankstations of afgelegen energie-installaties verspreid kunnen worden, stilletjes waakzaam en alleen actief wordend wanneer ze echt nodig zijn.

Bronvermelding: Koh, D., Jo, E. & Kim, J. Lithography-free, Pd-based bimorph cantilever switches for zero-standby-power chemo-mechanical H₂ detection. Microsyst Nanoeng 12, 124 (2026). https://doi.org/10.1038/s41378-026-01269-2

Trefwoorden: waterstoflekdetectie, sensoren zonder standby-vermogen, palladium cantileverschakelaar, chemo-mechanische detectie, litografie-vrije nanofabricage
