Vezeloptische Fabry–Pérot-interferometrische versnellingsmeter met samengesteld holteontwerp en temperatuurkalibratie voor hogetemperatuur- en hogedruktoepassingen

Het hart van een kerncentrale beluisteren

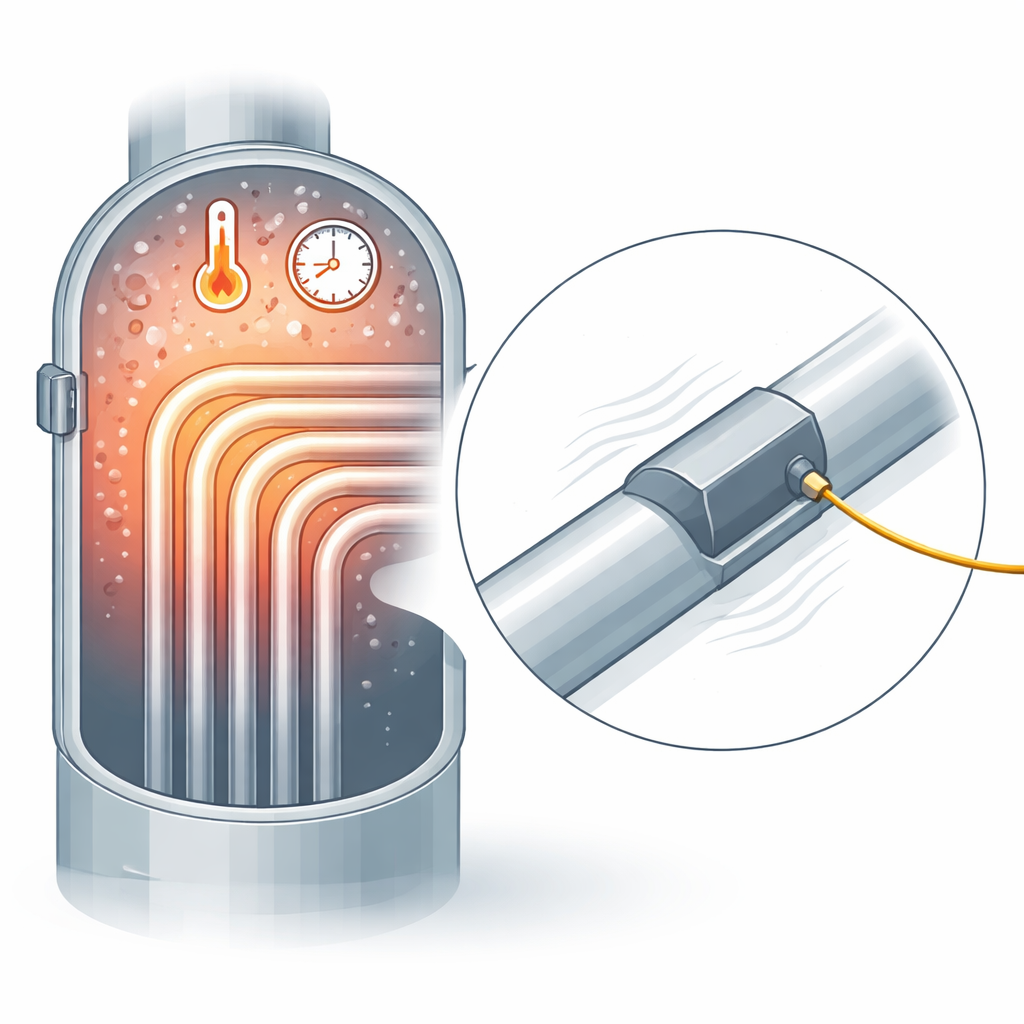

In een kerncentrale vervoeren duizenden metalen buizen geruisloos heet water en stoom die de turbines aandrijven. Als een van die buizen te sterk trilt, kunnen ze slijten, barsten of zelfs scheuren, met het risico op kostbare stilleggingen en veiligheidsproblemen. Dit artikel beschrijft een nieuw soort lichtgebaseerde bewegingssensor die direct op zulke buizen kan worden gemonteerd, bestand is tegen intense hitte en druk, en zeer kleine trillingen opvangt lang voordat er schade optreedt.

Waarom buistrillingen ertoe doen

Moderne kernreactoren vertrouwen op warmtewisselaars vol dunne warmteoverdrachtsbuizen. Stromend koelmiddel kan deze buizen laten trillen, waarbij ze langzaam over steunen en aangrenzende buizen wrijven. Gedurende jaren van bedrijf kan deze "stromingsgeïnduceerde trilling" de wanden dunner maken of scheuren doen ontstaan, en daarmee de barrière aantasten die het radioactieve water gescheiden houdt van de rest van de installatie. Ingenieurs willen deze trillingen continu en nauwkeurig meten, maar gangbare elektronische versnellingsmeters hebben moeite in het harde samenspel van hoge temperatuur, hoge druk, sterke straling en elektromagnetische ruis binnen het reactorgebied.

Beweging meten met licht in plaats van elektrische bedrading

De auteurs wenden zich tot glasvezel—haarfijne glassnaren die licht geleiden—om een versnellingsmeter te bouwen die immuun is voor elektrische interferentie en goed bestand is tegen hoge temperaturen. Hun apparaat is gebaseerd op een Fabry–Pérot-holte, een minuscule opening waar licht heen en weer kaatst tussen reflecterende oppervlakken. Het kleurpatroon van het teruggekaatste licht verschuift wanneer de holtelengte verandert met slechts miljardsten van een meter. In deze sensor wordt een kleine centrale massa gedragen door zorgvuldig gevormde balkjes uitgesneden uit silicium. Wanneer de buis accelereert, beweegt de massa licht en verandert de lengte van een met lucht gevulde holte, wat het optische signaal in de glasvezel beïnvloedt.

Warmte scheiden van beweging

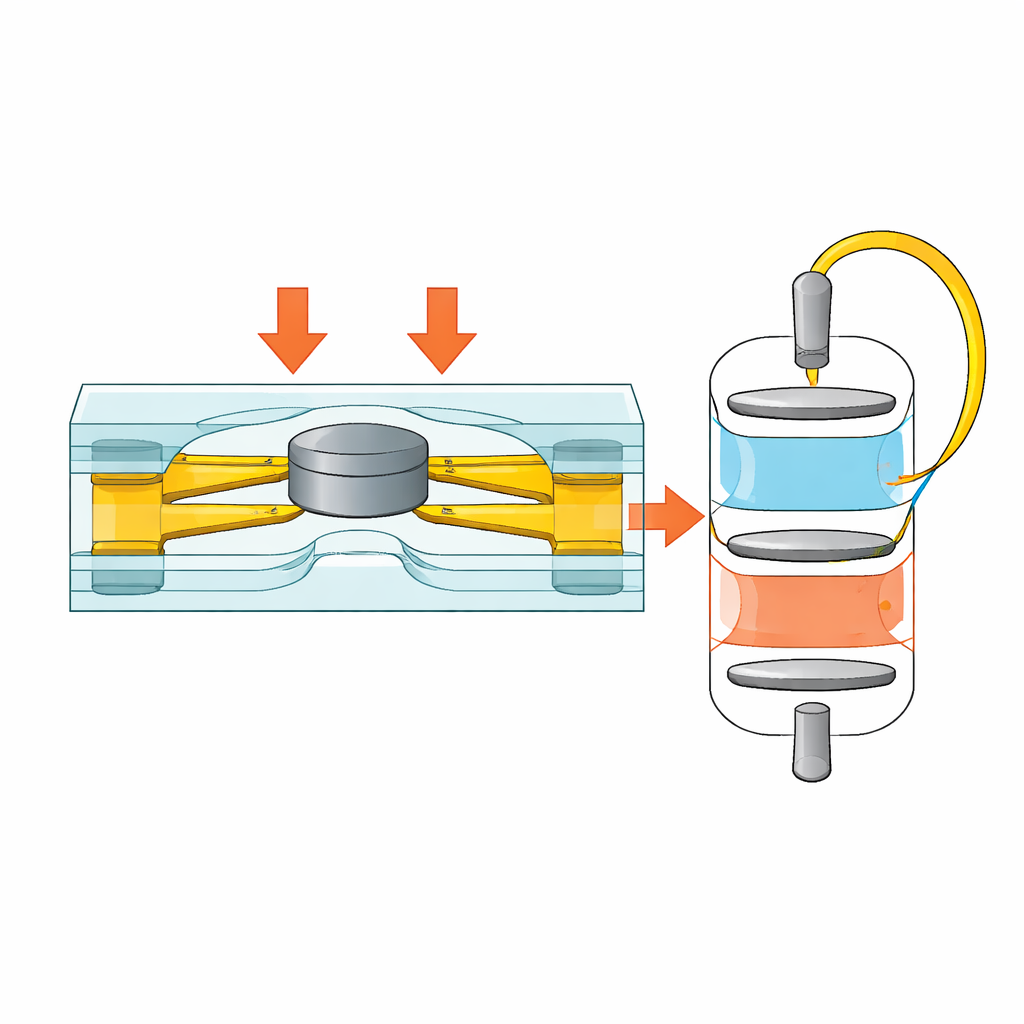

Een grote uitdaging in zulke omgevingen is dat warmte zelf beweging kan nabootsen: materialen zetten uit, vezels kruipen en de optische holtelengte drift, waardoor echte trillingen en thermische veranderingen door elkaar gehaald worden. Om dit aan te pakken, ontwikkelt het team een "samengestelde holte" opgebouwd uit twee glaslagen met een siliciummembraan ertussen. Eén holte, in glas, reageert voornamelijk op temperatuur; de andere, in lucht nabij de bewegende massa, reageert op versnelling. Cruciaal is dat het uiteinde van de glasvezel niet langer een spiegel binnen de holte vormt, zodat thermische uitzetting van de vezel de meting niet rechtstreeks verstoort. Door het teruggekaatste spectrum met snelle wiskundige technieken te analyseren, haalt het systeem beide holtelengtes apart uit elkaar en gebruikt een kalibratiedatabase om ze real-time om te zetten in nauwkeurige temperatuur- en versnellingswaarden.

Ontworpen voor zware omstandigheden

De sensorchip is gemaakt met microfabricagetechnieken vergelijkbaar met die voor computerchips, wat nauwkeurige controle over de vorm en dikte van de balkjes die de massa dragen mogelijk maakt. Simulaties sturen het ontwerp om gevoeligheid—hoeveel de massa beweegt bij een gegeven versnelling—te balanceren met de resonantiefrequentie, die de bruikbare bandbreedte bepaalt. Een symmetrische opzet met meerdere balken zorgt ervoor dat zijwaartse schokken de massa niet significant laten kantelen of draaien, waardoor "cross-axis"-fouten zeer laag blijven. De afgewerkte chip is ingesloten tussen glaslagen, gemonteerd in een compact metalen omhulsel en gecombineerd met een 45-graden spiegel en een kleine lens die het lichtpad vouwen zodat het apparaat in de krappe ruimte rond reactorbuiswerk past en tegelijk de vezel beschermt tegen scherpe bochten.

Hoe goed presteert het

Laboratoriumtests tonen aan dat de sensor bij kamertemperatuur versnellingen kan detecteren met een gevoeligheid van ongeveer 4,53 nanometer holteverandering per eenheid g (de zwaartekracht), en een bruikbare bereik tot ongeveer ±238 g zonder vervorming. De hoofdresonantie verschijnt rond 7,45 kilohertz, ruim boven het frequentiebereik van enkele tientallen hertz dat typisch is voor stoomgeneratorbuizen, waardoor hij hun beweging schoon kan volgen. De cross-axis-bijdrage—valse signalen door zijwaartse beweging—is minder dan een halve procent. Het belangrijkste is dat toen het apparaat werd geïnstalleerd bij 350 °C en 17,5 megapascal druk, omstandigheden vergelijkbaar met die in een drukwaterreactor, het 60 uur bleef werken met holtedrift onder een tiende van een nanometer. De gevoeligheid neemt bij verhoogde temperatuur zelfs enigszins toe, maar de ingebouwde temperatuurholte en het kalibratiemodel maken het mogelijk die effecten te corrigeren.

Wat dit betekent voor kernveiligheid

In eenvoudige bewoordingen hebben de auteurs een kleine, robuuste "stethoscoop" gebouwd die de trillingen van vitale metalen buizen diep in een kerncentrale kan beluisteren zonder in de war te raken door hitte of zijwaartse schokken. Door een dubbelholte-optisch ontwerp, een symmetrische mechanische structuur en robuuste hogetemperatuurverpakking te combineren, kan hun versnellingsmeter langdurige, nauwkeurige bewegingsmetingen leveren op plekken waar conventionele sensoren falen. Dit maakt continu gezondheidstoezicht van stoomgeneratorbuizen praktischer en helpt exploitanten vroegtijdige tekenen van slijtage op te sporen en zowel de prestatie als de veiligheid van de installatie decennia lang te beschermen.

Bronvermelding: Qin, F., Tan, J., Guo, J. et al. Fiber-optic Fabry–Pérot interferometric accelerometer with composite cavity and temperature calibration for high-temperature and high-pressure applications. Microsyst Nanoeng 12, 155 (2026). https://doi.org/10.1038/s41378-026-01250-z

Trefwoorden: vezeloptische versnellingsmeter, monitoring van kerncentrales, hogetemperatuursensoren, Fabry–Pérot-holte, stromingsgeïnduceerde trillingen
