Een cilindrische projectielithografie‑gefabriceerde flexibele, op de katheter ingebouwde sensor voor continue intrarteriële bloeddrukmonitoring

Waarom intern bloeddrukmonitoring ertoe doet

Hoge bloeddruk beschadigt stilletjes slagaders en organen, maar artsen vertrouwen nog vaak op incidentele manchetmetingen of omvangrijke ziekenhuisopstellingen. Dit artikel beschrijft een nieuwe manier om bloeddruk continu van binnenin een arterie te volgen met een haarfijne flexibele sensor die direct op een medische katheter is opgebouwd. Voor patiënten die hart‑ of hersenprocedures ondergaan, of voor wie intensieve opvolging op de intensive care nodig is, kan zo’n kleine maar nauwkeurige sensor bloeddrukregistratie veiliger, comfortabeler en informatiever maken.

Van vloeistofslangen naar ingebouwde slimme katheters

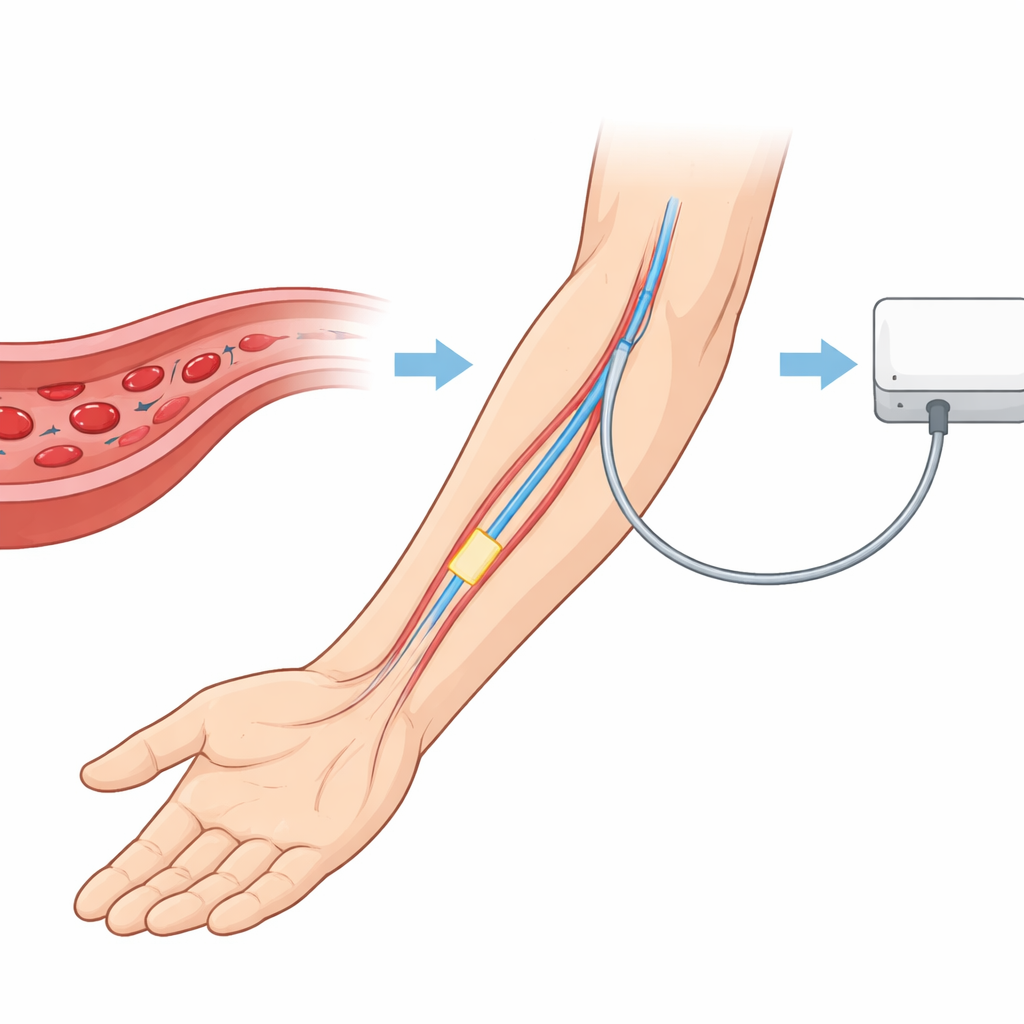

De huidige klinische ‘gouden standaard’ voor continue bloeddrukmeting gebruikt lange met vloeistof gevulde slangen die zijn verbonden met een externe druktransducer. Hoewel nauwkeurig, kunnen deze systemen de werkelijke drukgolf vervormen, het infectierisico verhogen en de beweging van de patiënt beperken. Eerdere generaties miniatuur siliciummodules aan de klep van de katheter of aan de zijkant van de buis verbeterden de signaalkwaliteit maar brachten nieuwe compromissen met zich mee: de hardware voegt volume toe, bedrading en waterdichte behuizing verstoren het gladde profiel van de katheter, en verdere verkleining maakt de chips fragieler en minder gevoelig. De auteurs van deze studie pakken deze afwegingen aan door het idee van het opplakken van een aparte sensor op de katheter los te laten en in plaats daarvan de sensor direct op het buitenoppervlak van de katheter te fabriceren.

Een dun flexibele huid die druk voelt

De kern van het nieuwe apparaat, genoemd catheter‑based interventional pressure sensor (CIPS), is een ring van kleine druksensibele eenheden die zich als een flexibele elektronische huid om de katheter wikkelen. Elke eenheid combineert ondiepe cirkelvormige holtes in de katheterwand en een opgehangen “sandwich” van materialen erboven. Die sandwich bestaat uit een vel grafeen—een een‑atoom‑dikke vorm van koolstof, bekend om zijn sterkte en elektrische gevoeligheid—samen met twee zeer zachte siliconenlagen. Wanneer de bloeddruk rond de katheter stijgt, buigt deze stapel licht in de holtes. De elektrische weerstand van het grafeen verandert door die buiging, waardoor de mechanische pulsen van de bloedstroom worden omgezet in een elektrisch signaal dat door externe elektronica kan worden uitgelezen.

Slimme bedrading en afdichting voor zuivere signalen

Om deze delicate constructie tot een praktisch medisch instrument te maken, lossen de onderzoekers twee kernproblemen op: hoe schone signalen te verzamelen en hoe de sensor betrouwbaar te laten werken in vloeistof. Ze voegen kamachtige metalen vingers toe, zogenaamde interdigital elektroden, onder het gevoelige gebied om vele parallelle elektrische paden te creëren. Dit verlaagt de basisweerstand, wat op zijn beurt de reactiesnelheid van de sensor verhoogt, de gevoeligheid vergroot en elektronische ruis vermindert. Tegelijkelijk kapselen ze de voelende laag in twee ultradunne coatings van medische siliconen. De eerste ondersteunt het fragiele grafeen tijdens de productie; de tweede sluit microscopische gaspaden af die anders drukmetingen zouden laten driften. Samen zorgen deze keuzes ervoor dat de sensor reageert in minder dan vier tienden van een seconde, een breed drukbereik detecteert van laag tot ruim boven normale arteriële waarden, en veranderingen kan onderscheiden van slechts een paar millimeter kwik.

Ontwerpen voor de bochten en draaiingen van het lichaam

Het apparaat is gebouwd met een cilindrische projectielithografie‑proces dat elektronica rondom een kleine buis kan patrooneren van slechts enkele honderden micrometers in doorsnee—dunner dan een millimeter. Door de holtes in de katheterwand te graveren in plaats van extra lagen bovenop te stapelen, behoudt het team een slank profiel en voegt het slechts ongeveer 15 micrometer dikte toe. Dit houdt het binnenste kanaal van de katheter volledig open voor standaardtaken zoals het toedienen van medicijnen of licht voor beeldvorming. Tests tonen aan dat het uitgangssignaal van de sensor stabiel blijft, zowel wanneer de katheter recht als gebogen is, en dat hij vele drukcycli kan doorstaan zonder vermoeidheid. Dezelfde fabricagestrategie werkt op katheters met verschillende diameters, wat erop wijst dat het kan worden aangepast aan diverse interventionele instrumenten.

Van labbank naar levende slagaders

Nadat de prestaties in lucht waren bevestigd, dompelden de onderzoekers de katheter in water om omstandigheden binnen bloedvaten na te bootsen. De sensor bleef veranderende drukken lineair volgen, zij het met iets verminderde gevoeligheid door de vrijwel niet‑samendrukbare aard van vloeistoffen. De doorslaggevende test vond plaats in levende ratten: het team bracht de CIPS in de abdominale aorta via een standaard inbrengnaald en nam daarna de ritmische drukpulsen op die door de hartslag van het dier werden geproduceerd. Het apparaat leverde duidelijke, herhaalbare signalen over vele cycli en markeert daarmee de eerste demonstratie van een opgehangen‑grafeen druksensor die binnen een levend bloedvat werkt. Hoewel langdurige implantaten aanvullende oppervlaktebehandelingen nodig zullen hebben om eiwitophoping en stolling tegen te gaan, laten deze experimenten zien dat het concept biologisch en mechanisch haalbaar is.

Wat dit betekent voor toekomstige zorg

In gewone bewoordingen hebben de auteurs een gewone katheter veranderd in een slimme, ultradunne druksensor door hem te omwikkelen met een huid van grafeen‑gebaseerde sensoren en af te sluiten met zachte, lichaamsvriendelijke materialen. Het resultaat is een instrument dat in een arterie kan liggen, de natuurlijke krommingen kan volgen en gedetailleerde bloeddrukveranderingen in real time kan rapporteren zonder omvangrijke externe buizen. Als deze technologie klinisch wordt toegepast, kan dat leiden tot preciezere en minder invasieve monitoring tijdens operaties en op intensive care‑afdelingen, en het opent de deur naar katheters die meerdere sensor‑ en behandelingsfuncties combineren op één klein platform.

Bronvermelding: Ye, F., Hou, J., Li, X. et al. A cylindrical projection lithography-fabricated flexible on-catheter in situ integrated sensor for continuous in-artery blood pressure monitoring. Microsyst Nanoeng 12, 126 (2026). https://doi.org/10.1038/s41378-026-01242-z

Trefwoorden: intravasculaire bloeddrukmonitoring, grafeen druksensor, flexibele kathetersensor, micro-elektro‑mechanische systemen, continue hemodynamische monitoring
