Een overzicht van glas thermische reflow: methode, apparaat en toepassingen

Glas vormen voor kleine apparaten

Van smartphones tot medische sensoren: veel van de geavanceerde apparaten van vandaag vertrouwen op microscopische machines die op chips zijn gebouwd. Dit artikel onderzoekt een manier om gewoon glas te bewerken tot ingewikkelde driedimensionale vormen die klein genoeg zijn om in die chips te passen. Door glas voorzichtig te verzachten zodat het als dikke honing in kleine mallen vloeit, kunnen ingenieurs gladde kanalen, lenzen en elektrische isolatoren vormen die met andere methoden moeilijk te maken zijn.

Waarom glas belangrijk is in kleine machines

Silicium is lange tijd het werkpaard geweest voor microchips, maar glas biedt een andere set sterke punten. Het laat licht door, is elektrisch isolerend, stabiel bij hoge temperaturen en vriendelijk voor biologische weefsels. Deze eigenschappen maken glas ideaal voor optische componenten, kleine vloeistofkanalen en veilige bedrading binnen complexe systemen. De uitdaging is dat glas ook hard en bros is, waardoor het moeilijk is om diepe, smalle structuren te snijden of te etsen zonder scheuren, ruwe oppervlakken of hoge kosten te veroorzaken.

Glas laten vloeien als honing

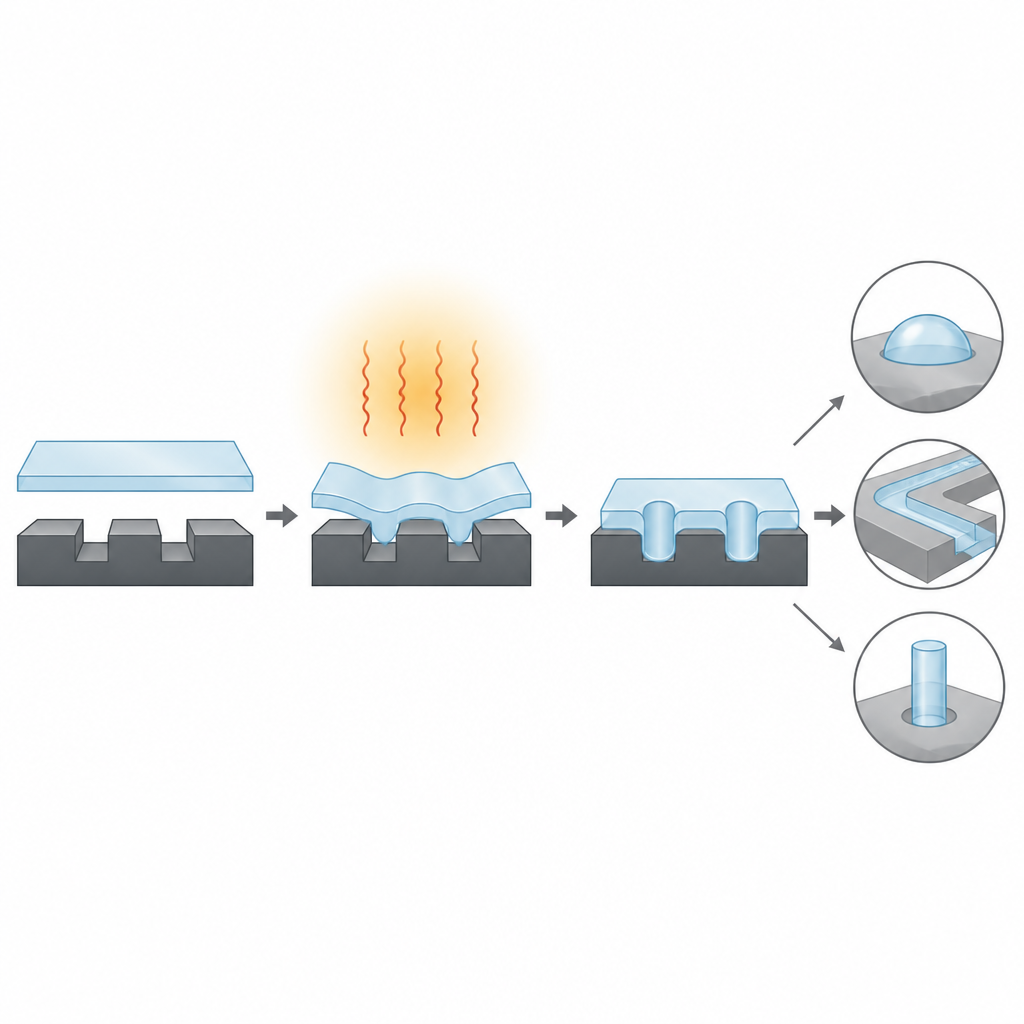

Thermische reflow van glas pakt deze uitdaging aan door gebruik te maken van wat er gebeurt als glas tot net onder het smeltpunt wordt verhit zodat het voldoende verzacht. In een typisch proces etsen ingenieurs eerst patronen in een siliciumwafer om mallen te vormen, en hechten daarna een vlak glasplaatje erbovenop. Wanneer dit in een oven wordt verwarmd, verzacht het glas en wordt het door druk en oppervlaktespanning in de lege ruimten geduwd. Door eenvoudige knoppen zoals temperatuur, druk, tijd, sleufbreedte en oppervlaktesgladheid af te stemmen, kunnen ze regelen hoe diep en hoe snel glas vloeit en hoe glad de uiteindelijke vorm wordt. Computermodellen helpen deze knoppen te relateren aan de uiteindelijke doorvloeidiepte, en geven ontwerpers een kaart om resultaten te voorspellen en te verbeteren.

Het proces afstemmen voor kwaliteit

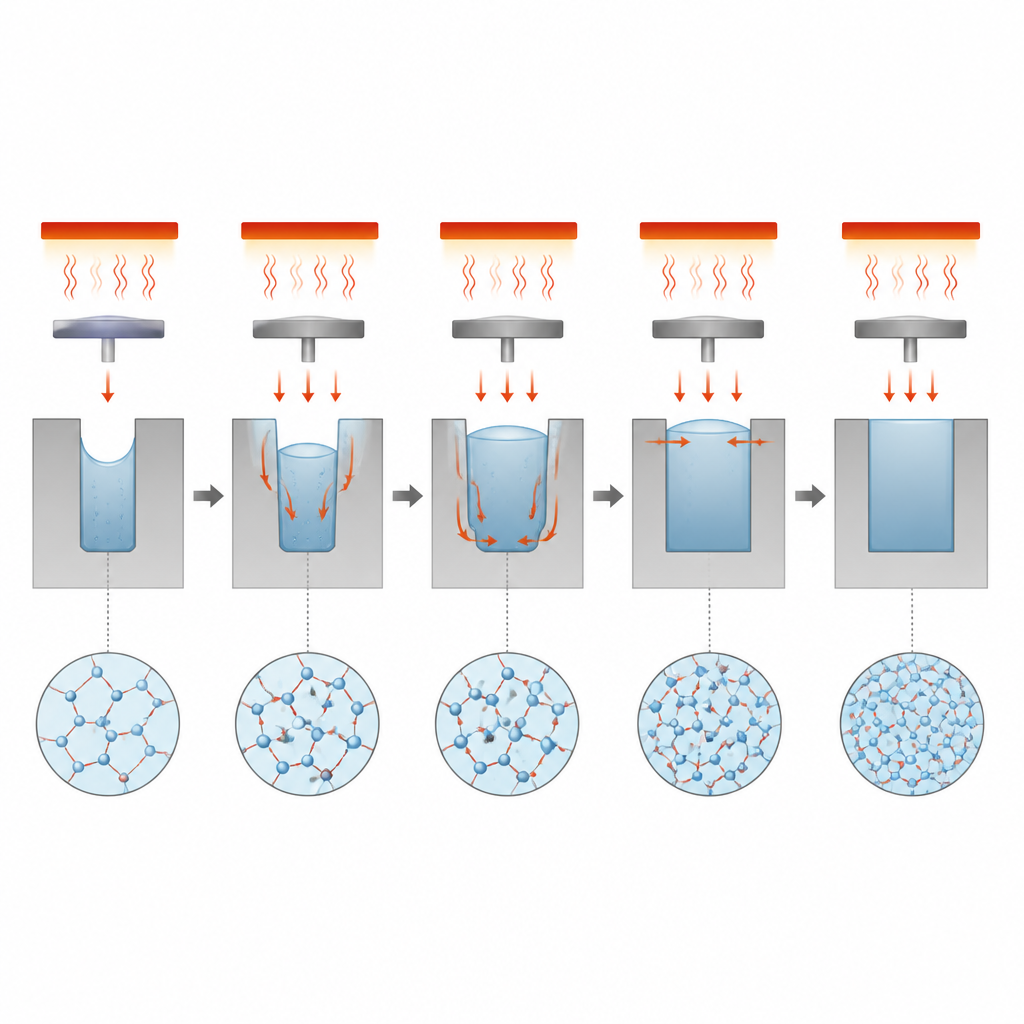

De review legt uit hoe fijne details van het proces sterk van invloed zijn op de kwaliteit. Wijde holtes vullen sneller dan zeer smalle; hogere temperatuur verlaagt de weerstand van het glas tegen vloeien; en grotere druk kan het vullen versnellen maar levert op den duur afnemende meeropbrengst op. Ruwe malwanden veranderen hoe het zachtgemaakte glas het oppervlak natmaakt en kunnen het vullen vertragen of defecten insluiten, dus worden extra stappen zoals oxidatie en polijsten gebruikt om ze te vergladden. Te lang of onjuist verwarmen kan bellen, putjes aan het oppervlak of kleine holtes bij de glas–silicium grens veroorzaken. Zorgvuldig geplande verwarmings- en afkoelcycli, soms inclusief speciale annealstappen, zijn daarom cruciaal om scheuren en ongewenste kristallen te vermijden en tegelijkertijd de transparantie te behouden.

Nieuwe trucs met poeders en dubbelzijdige flows

Buiten de basismethode hebben onderzoekers varianten ontwikkeld om nog veeleisender vormen te bereiken. Bij dubbelzijdige reflow wordt glas aan beide zijden van een gepatternede siliciumwafer gebonden zodat zachtgemaakt glas van boven en onder naar binnen vloeit en snel dikke structuren zoals door-glas elektrische verbindingen vult. Een andere route gebruikt losse glaspoeders die in mallen worden gepakt en vervolgens gesinterd tot massief glas. Met zorgvuldig gecontroleerde poedergrootte en samenstelling kan deze aanpak extreem smalle sleuven vullen en functies bereiken ver onder een micrometer, terwijl toch hoge, slanke structuren met hoge aspectratio’s gevormd worden.

Wat deze kleine glasvormen kunnen doen

Eenmaal gevormd en gepolijst, maken gereflowde glasstructuren een breed scala aan apparaten mogelijk. Gebogen holtes en schalen kunnen fungeren als miniatuur behuizingen of resonatoren; afgeronde punten verbeteren het contact in glas-micropipetten en micronaaldjes die worden gebruikt om individuele cellen te bestuderen of te behandelen. De slechte warmtegeleiding van glas is een voordeel in micro-hotplates, windsensoren en kleine versnellingsmeters, waar het beperken van warmteverlies het energieverbruik verlaagt. In combinatie met metalen of siliciumkolommen vormt glas robuuste driedimensionale bedrading die signalen isoleert, zelfs bij hoge frequenties. Gladde, precies gebogen oppervlakken geproduceerd door reflow zijn ook ideaal voor microlenzen, lensarrays en kleine lichtgeleidingsstructuren die licht op een chip vormen en leiden, en voor bio-elektronische probes die zowel transparant als vriendelijk voor weefsel moeten zijn.

Hoe reflow zich verhoudt en wat er verder komt

Vergeleken met andere manieren om glas te vormen, zoals natte of droge chemische etsing, lasergroeven of 3D-printen, neemt thermische reflow een middenpositie in. Het bereikt niet de allerkleinste kenmerken van geavanceerde lasermethoden, maar het biedt gladdere oppervlakken, eenvoudigere apparatuur en wafer-schaal batchverwerking. De auteurs wijzen erop dat er meer werk nodig is om volledig te verklaren hoe defecten ontstaan, om modellen te verfijnen die uitkomsten voorspellen, en om recepten te standaardiseren die reproduceerbare resultaten over grote wafers geven. Ze zien ook potentie in het combineren van reflow met lasermachining en 3D-printen, en in het ontwikkelen van nieuwe glasformules die zijn afgestemd op beter vloeien, grotere sterkte of verbeterd optisch gedrag.

Belangrijkste boodschap voor alledaagse technologie

In eenvoudige bewoordingen is glas thermische reflow een gecontroleerde manier om glas te verzachten zodat het zachtjes in kleine mallen zinkt en uithardt tot nuttige vormen. Door deze stroming te beheersen kunnen ingenieurs gladde, betrouwbare glasstructuren maken die licht geleiden, warmte en elektriciteit isoleren en veilig met levende weefsels omgaan. Naarmate het proces en de materialen blijven verbeteren, zal deze stille, ovengebaseerde techniek vermoedelijk een groeiende rol spelen in het onzichtbare glaswerk dat toekomstige sensoren, medische instrumenten en optische chips ondersteunt.

Bronvermelding: Zhu, M., Shi, P., Zhang, G. et al. A review of glass thermal reflow: method, device, and applications. Microsyst Nanoeng 12, 179 (2026). https://doi.org/10.1038/s41378-026-01239-8

Trefwoorden: glas thermische reflow, microfabricage, MEMS glas, door-glas via, microlensarrays
