Eenvoudige, ets-vrije resisttemplates gecoat met atomaire laag voor snelle prototyping van efficiënte zichtbare metasurfaces

Platte lenzen voor alledaags licht

Moderne apparaten — van smartphones tot virtualreality-headsets — zitten vol camera’s en schermen die allemaal afhankelijk zijn van kleine lenzen en spiegels om licht te sturen. Deze optische onderdelen kleiner maken zonder prestatieverlies is een enorme uitdaging. Dit artikel introduceert een eenvoudigere, snellere manier om “metasurfaces” te maken: ultradunne lagen bedekt met microscopische structuren die zichtbaar licht met hoge efficiëntie kunnen buigen en vormen. Het werk wijst op goedkopere, compactere optica voor toekomstige schermen, sensoren en beeldvormingssystemen.

Van dikke optica naar ultradunne patronen

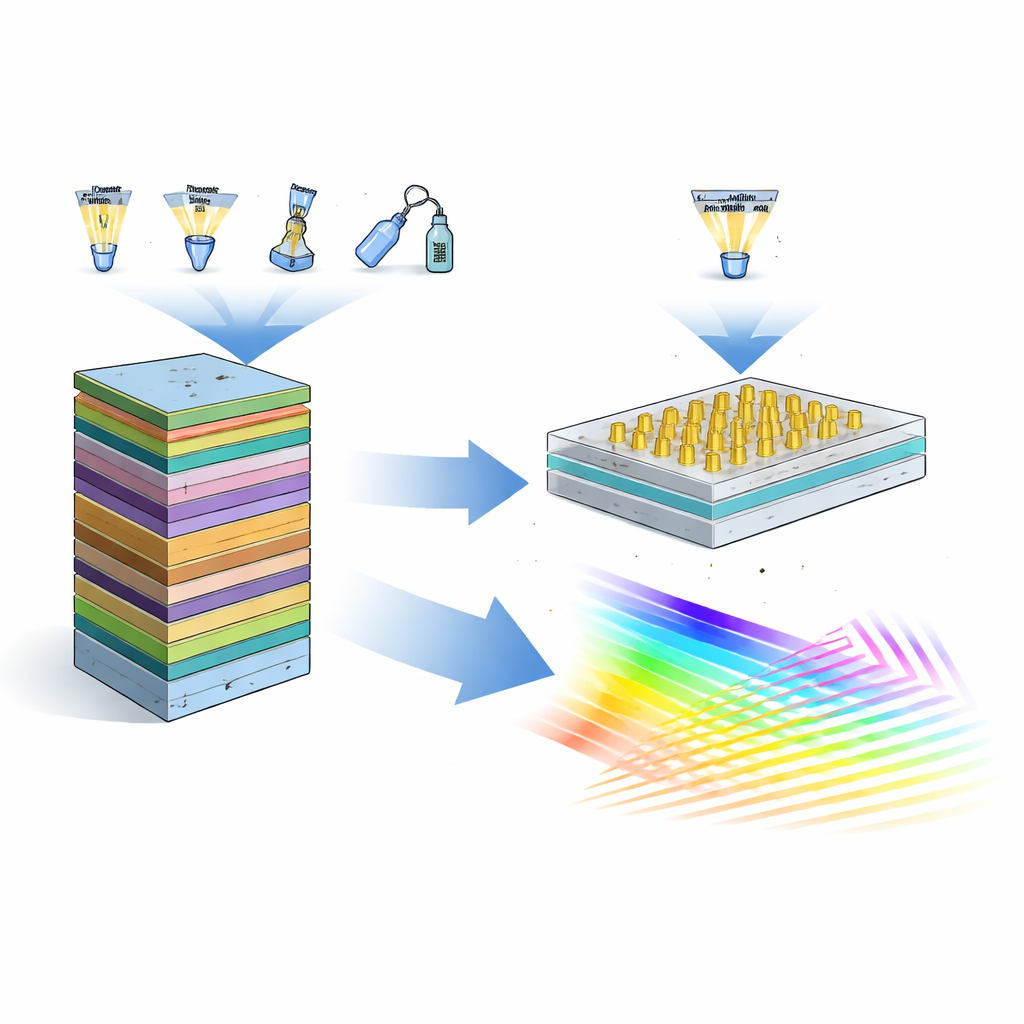

Traditionele hoogpresterende platte optica in het zichtbare bereik worden opgebouwd uit dikke lagen van speciale transparante materialen. Ingenieurs brengen eerst een dikke film aan van een hoogbrekingsindexmateriaal zoals titaniumdioxide, patternen die met resist, voegen een hard mask toe en graveren uiteindelijk de gewenste vormen uit met hoogenergetisch plasma-etsen. Elk van deze stappen vereist dure apparatuur, vacuümsystemen en nauwkeurige uitlijning. Hoewel deze methode indrukwekkende prestaties kan leveren, is ze traag, kostbaar en niet goed geschikt voor snelle testcycli of voor gebruik op onconventionele substraten zoals flexibele kunststoffen.

De tekeninkt als het apparaat zelf gebruiken

De auteurs vereenvoudigen dit hele proces door de patterning resist — de “inkt” die normaal alleen gebruikt wordt om vormen te tekenen — om te zetten in het werkzame optische materiaal zelf. Ze spincoaten een gangbare elektronenstraalresist op een glazen wafer en schrijven rechtstreeks de nanoschaalzuilen die de metasurface vormen in één enkele belichtingsstap. Na ontwikkeling staan deze slanke polymeerzuilen op het oppervlak zonder ets- of lift-offstappen. Dit vergt zorgvuldige afstemming van hoe de resist wordt belicht en ontwikkeld, samen met een slimme droogmethode die gas van achter het wafer blaast en een gegradueerde spoeling gebruikt. Dit vermindert de capillaire krachten die anders de kleine zuiltjes zouden omverwerpen als nat gras.

Het lichtbeheer versterken met een dunne schaal

Op zichzelf is de resist te zwak als lichtgeleider voor zichtbaar licht omdat de brekingsindex bescheiden is. Om dit te verhelpen omhult het team elke polymeerzuil met een ultradunne schaal van titaniumdioxide aangebracht via atomic layer deposition, een techniek die complexe vormen gelijkmatig atomair laagje voor laagje coät. Slechts 28 nanometer van dit hoogindexmateriaal is voldoende om sterk te vergroten hoe krachtig licht wordt ingesloten en omgeleid. Met computermodellen identificeren ze zuilmaten en schaal­diktes die de cross-gepolariseerde transmissie — het nuttige uitvoer‑kanaal voor hun ontwerp — naar boven de 90 procent drijven rond groen licht, terwijl het ook over een breder zichtbaar spectrum werkt.

Hologrammen schrijven met geroteerde zuilen

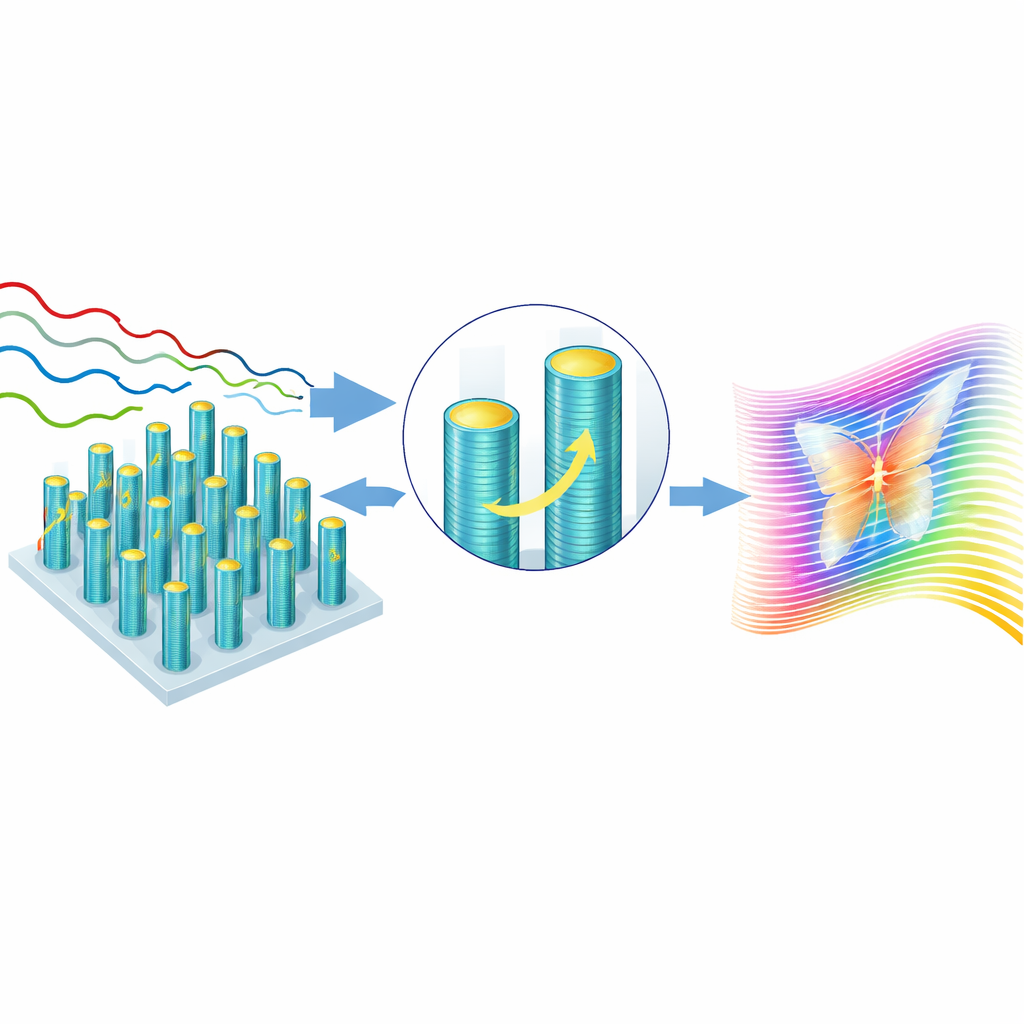

Om te laten zien wat deze hybride zuilen kunnen, ontwerpen de onderzoekers hologrammen met een concept dat de geometrische fase wordt genoemd. In plaats van de grootte van elke zuil te veranderen, roteren ze identieke zuilen over het oppervlak. Wanneer circulair gepolariseerd licht deze geroteerde elementen raakt, vertaalt de rotatiehoek zich direct naar de faseverschuiving die op het uitgaande licht wordt toegepast. Met een iteratief algoritme zetten ze een gewenst beeld om in een fasemap en vervolgens in een patroon van zuiloriëntaties. Experimenten met blauwe, groene en rode laser­­golflengten laten zien dat ongecoate resiststructuren zwakke, laagcontrast hologrammen produceren. Na toevoeging van de titaniumdioxideschaal worden de hologrammen veel helderder en scherper, met gemeten efficiënties die ongeveer verviervoudigen en bij groen licht meer dan 70 procent bereiken.

Eenvoudige stappen richting toekomstige platte optica

In alledaagse termen verandert dit werk een ingewikkeld, meerstaps graveerproces in iets dichter bij tekenen en spray-coaten, terwijl het toch optische topprestaties levert. Door de resist zowel als patroon als materiaal te gebruiken en deze vervolgens te versterken met een dunne hoogindexschil, creëren de auteurs efficiënte, breedbandige metasurfaces zonder agressieve etsstappen. Hun methode is compatibel met verschillende resists en substraten en kan worden aangepast aan andere lichtkleuren door de structuren op te schalen en geschikte coatings te kiezen. Deze gestroomlijnde aanpak kan helpen om platte optische elementen van laboratoriumcuriosa naar wijdverbreid gebruik te brengen in next‑generation displays, draagbare apparaten en compacte beeldvormingssystemen.

Bronvermelding: Seong, J., Jeon, Y., Lee, S. et al. Facile, etch-free atomic layer-coated resist templates for rapid prototyping of efficient visible metasurfaces. Microsyst Nanoeng 12, 127 (2026). https://doi.org/10.1038/s41378-026-01238-9
