Een cochlea-bio-geïnspireerde stembare piezo-elektrische cantilever-array MEMS-microfoon: uitgebreide studie

Luisteren als het binnenoor

Moderne apparaten—van oordopjes tot slimme luidsprekers—zijn afhankelijk van kleine microfoons die geluid in elektrische signalen omzetten. Toch presteert ons eigen binnenoor vaak beter dan de meeste van deze apparaten, vooral bij het oppikken van zwakke geluiden in rumoerige, continu veranderende omgevingen. Dit artikel beschrijft een nieuwe chip‑formaat microfoon die rechtstreeks is geïnspireerd op de mechanica van de menselijke cochlea, het spiraalvormige orgaan in ons binnenoor, en belooft toekomstige hoortoestellen en sensoren die zich kunnen "stemmen" op een manier vergelijkbaar met natuurlijke gehoorprocessen.

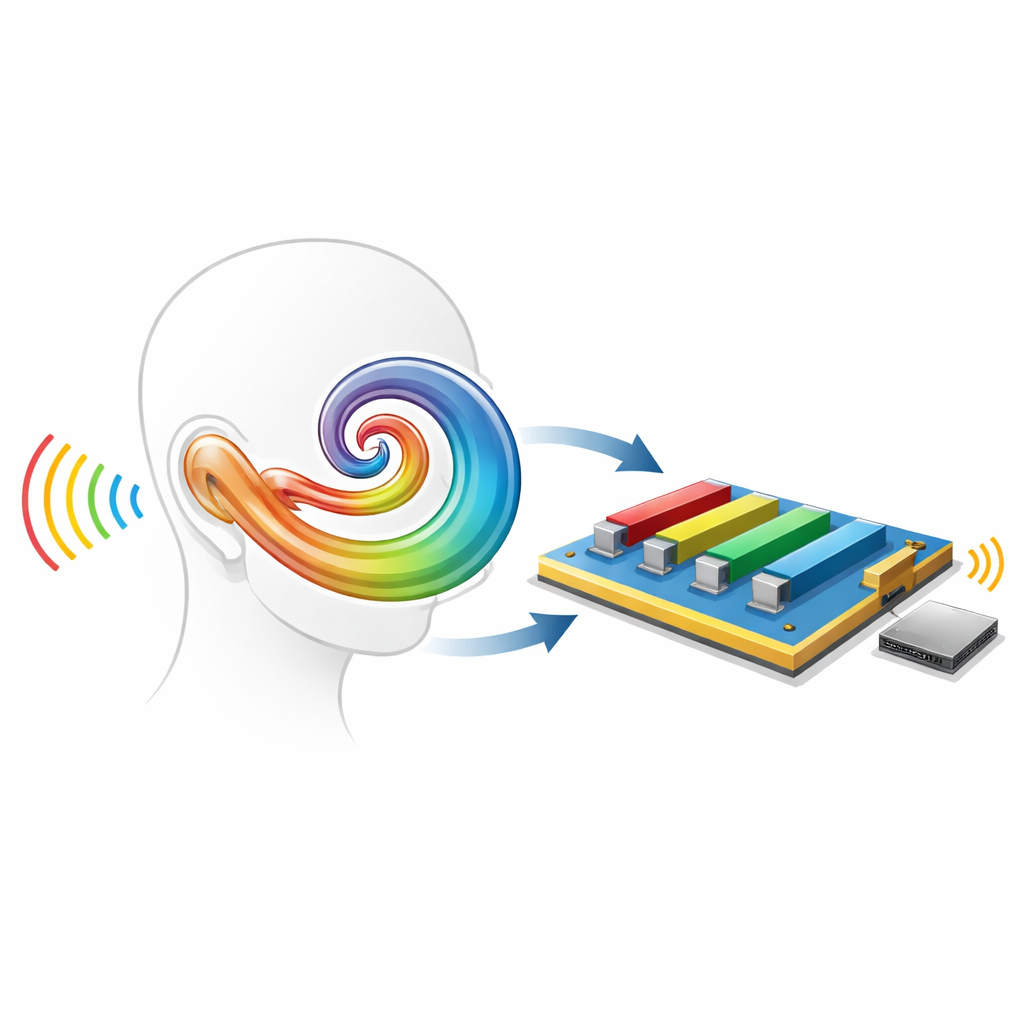

Van oorspiraal naar miniatuurbalken

In het zoogdieroor wekken binnenkomende geluiden golven op langs het basilaire membraan in de cochlea. Verschillende plaatsen langs dit membraan reageren het sterkst op verschillende toonhoogten, waardoor een ingebouwde frequentiekaart ontstaat: hoge tonen pieken nabij de basis, lage tonen nabij de top. De auteurs reconstrueren dit idee met een array van vier microscopische cantilevers—slanke siliciumbalkjes—op een chip. Elke balk heeft een iets andere lengte, zodat elk bij een andere geluidsfrequentie binnen de belangrijke spraakband rond 1,8 tot 2,3 kilohertz het beste resoneert. Wanneer geluidsdruk een balk doet buigen, genereert een speciale piezo-elektrische laag bovenop een elektrische spanning, vergelijkbaar met hoe binnenste haartjes in het oor beweging omzetten in zenuwsignalen.

Het zelfaanpassende trucje van het oor lenen

Mensenlijk gehoor is niet slechts een passieve detector. Buitenste haarcellen in de cochlea veranderen actief hun lengte als reactie op elektrische signalen, waardoor delen van het basilaire membraan stijfker of losser worden. Dit verhoogt de gevoeligheid voor zeer zachte geluiden en voorkomt overbelasting bij luide geluiden. De nieuwe microfoon kopieert dit zelfaanpassende gedrag met dezelfde piezo-elektrische film die het detecteren verzorgt. Wanneer een elektrisch veld op geselecteerde elektroden van een balk wordt aangelegd, vervormt de film licht, waardoor de effectieve stijfheid van de balk verandert. Door dit effect aan te sturen met een oscillerend "pomp"-signaal, kunnen de onderzoekers bepalen of en hoe scherp de balk resoneert—technisch gezien de kwaliteitsfactor, of Q—zonder de fysieke structuur te wijzigen.

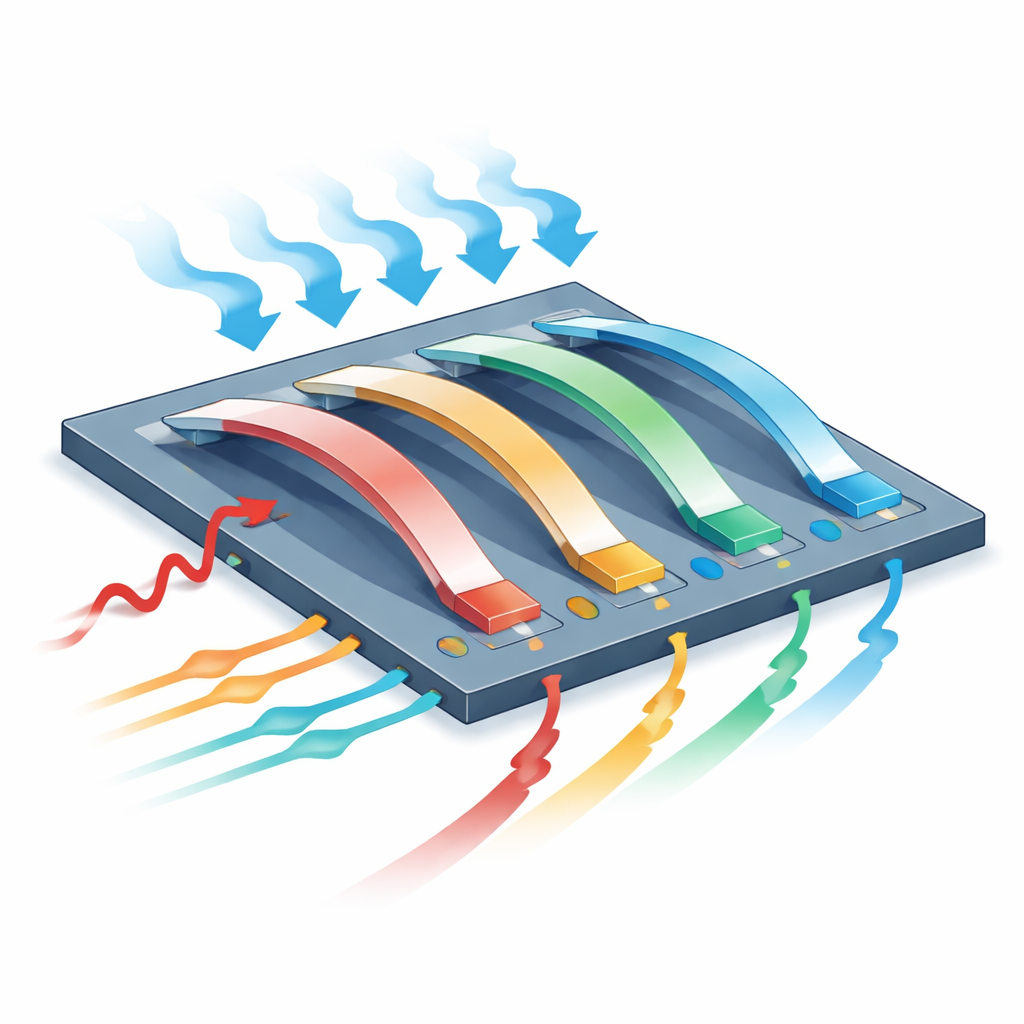

Twee manieren om de vibratie te sturen

Het apparaat biedt twee verschillende stemroutes. In de eerste wordt een elektrisch pompsignaal rechtstreeks aangelegd op dezelfde balk die naar geluid luistert. Deze elektrische energie, getimed in specifieke relaties tot de natuurlijke vibratiefrequenties van de balk, stroomt in of uit de beweging van de balk. Afhankelijk van de pompfrequentie en -sterkte kan de resonantiepiek worden verbreed en verminderd (waardoor de gevoeligheid over een grotere bandbreedte wordt verspreid) of, bij andere instellingen, worden verscherpt. In de tweede route gebruikt het ontwerp een subtiele mechanische overhang zodat aangrenzende balken zwak gekoppeld zijn. Het elektrisch aandrijven van één balk kan via deze koppeling energie naar de buren voeren, waardoor wordt veranderd hoe energie over de array wordt verdeeld en verder wordt aangepast hoe scherp elke balk op geluid reageert.

Gemeten prestaties op een chip

Om het concept te testen, fabriceerde het team de microfoon met standaard halfgeleidertechnieken: een silicon-on-insulator wafer, een dunne aluminiumnitriden piezo-elektrische film en gepatternede metalen elektroden. In zorgvuldig gecontroleerde akoestische metingen toonde elke balk zijn eigen resonantiepiek en een hoge gevoeligheid, waarbij kleine geluidsdrukken in meetbare spanningen werden omgezet met weinig ruis. Cruciaal is dat wanneer de pompsignalen werden geactiveerd, de effectieve Q van een balk over een breed bereik kon worden aangepast—van meer dan halveren tot bijna verdrievoudigen—terwijl de resonantiefrequentie zelf vrijwel ongewijzigd bleef. Dit betekent dat hetzelfde kleine apparaat zich kan gedragen als een scherp toonfilter wanneer nodig, of als een bredere, minder selectieve luisteraar in andere situaties.

Waarom dit belangrijk is voor toekomstig horen

Voor alledaagse gebruikers is de belangrijkste conclusie eenvoudig: deze microfoon kan zich aanpassen. In stille omgevingen kan hij zich als onze buitenste haarcellen gedragen en selectieve frequenties verscherpen om zwakke geluiden uit de achtergrond te halen. In luidruchtige of onvoorspelbare omgevingen kan hij er bewust voor kiezen zijn respons te verbreden om overbelasting te voorkomen en meer context vast te leggen. Omdat het apparaat is gebouwd met chipvriendelijke materialen en technieken, kan het in principe worden geïntegreerd met boordelektronica en slimme algoritmen om een gesloten lus, oorachtig sensorsysteem te vormen. Hoewel het huidige prototype zich richt op een smal spraakgerelateerd band, kunnen dezelfde ontwerpprincipes worden uitgebreid over het volledige bereik van het menselijk gehoor. Het resultaat kan een nieuwe generatie hoortoestellen, cochleaire implantaten en intelligente akoestische sensoren zijn die meer luisteren zoals wij—zich in realtime afstemmen op de geluiden die er het meest toe doen.

Bronvermelding: Zheng, Z., Ke, Q., Luo, H. et al. A cochlea bio-inspired tunable piezoelectric cantilever array MEMS microphone: comprehensive study. Microsyst Nanoeng 12, 112 (2026). https://doi.org/10.1038/s41378-026-01232-1

Trefwoorden: bio-geïnspireerde microfoon, piezo-elektrische MEMS, cochlea-geïnspireerde sensor, hoortoestellen, stembaar resonator
