Nano-kalligrafie via optische elektro-uitlijnende manipulatie

Schrijven met het kleinst mogelijke penseel

Stel je voor dat je een enkele haar als pen gebruikt om ingewikkelde patronen te tekenen, piepkleine elektronische schakelingen te bouwen of zelfs voorzichtig levende bacteriën te sturen — zonder ze aan te raken. Dit artikel beschrijft een nieuwe manier om precies dat op nanoschaal te doen. Door licht en elektrische velden op een slimme manier te combineren, kunnen de onderzoekers ultradunne draden en staafvormige microben grijpen en sturen alsof het penseelstreken zijn, wat deuren opent naar toekomstige chips, sensoren en medische instrumenten die één "nano-penseelstreek" tegelijk worden opgebouwd.

Waarom het verplaatsen van tiny draden zo moeilijk is

Dunne, staafachtige structuren genaamd nanodraden zijn veelbelovende bouwstenen voor technologieën van de volgende generatie, van kwantumlichtbronnen tot ultrasensitieve sensoren en celprobes. Er zit echter een addertje onder het gras: om ze echt te gebruiken, moeten wetenschappers elke draad met nanometerprecisie plaatsen terwijl ze toch in staat zijn complexe patronen in grotere aantallen te produceren. Traditionele optische pincetten — sterk gefocuste laserbundels die microscopische objecten kunnen vangen en verplaatsen — hebben moeite met deze lange, slanke vormen. In plaats van ze stabiel vast te houden, duwt het licht de draden vaak rond en zorgt het dat ze uit de val raken, vooral bij hogere vermogens, wat ook opwarming en schade kan veroorzaken.

Geleiden met elektrische velden, grijpen met licht

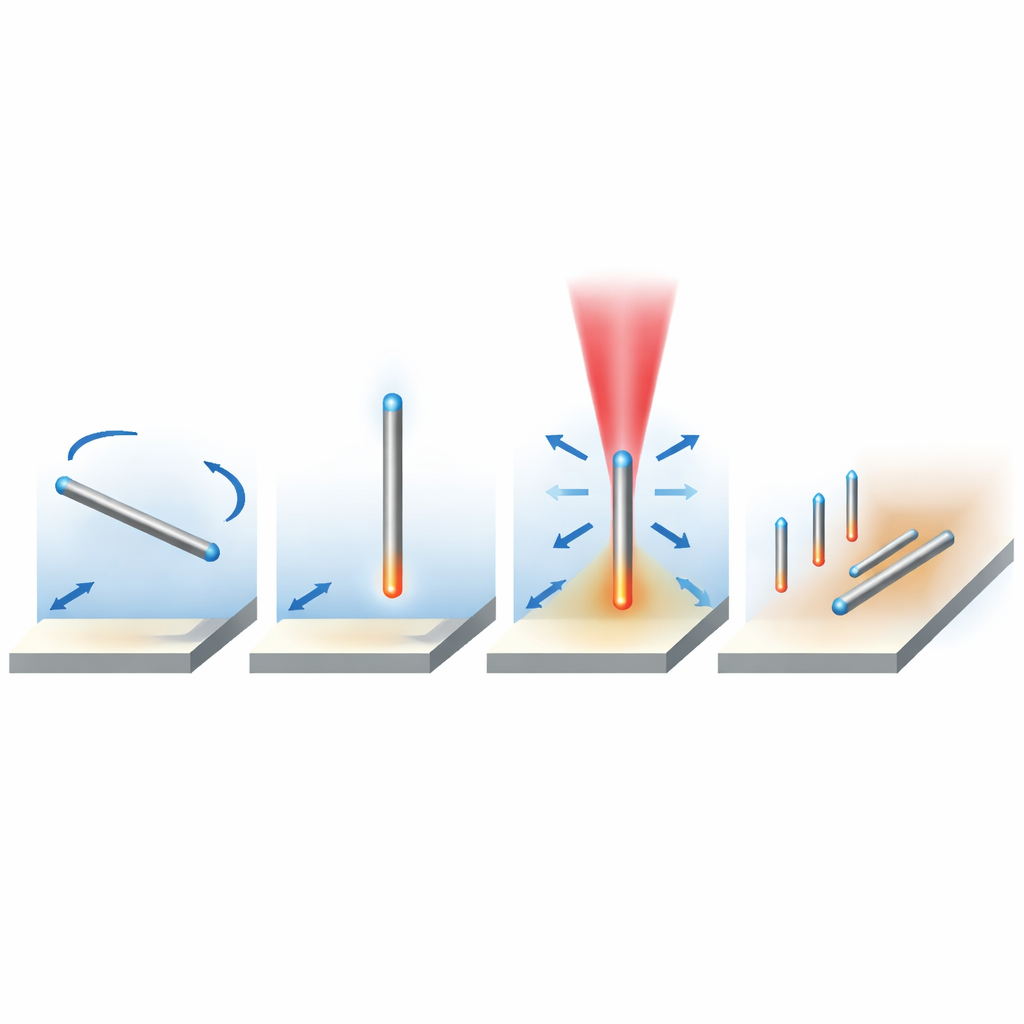

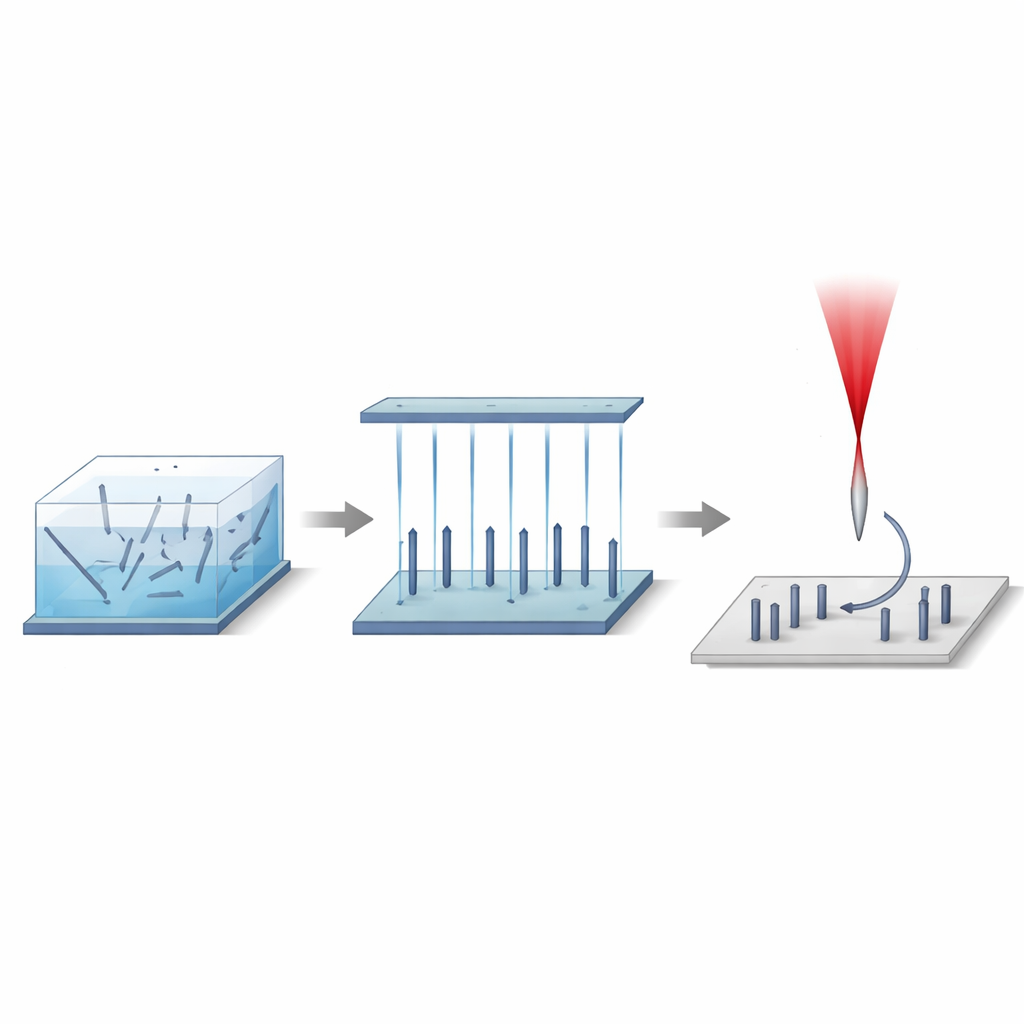

De auteurs introduceren een strategie die ze Optical Electro-aligning Manipulation noemen, of OEM. Ze plaatsen nanodraden in een dun vloeibaar kamer tussen transparante elektroden en schijnen programmeerbare lasertraps door een microscoop. Wanneer een wisselstroom wordt aangelegd, dwingt het resulterende elektrische veld elke draad zachtjes te draaien totdat hij uitgelijnd is met het veld, als kleine kompasnaalden die rechtop staan. In deze verticale positie kan een gefocusseerde laserstraal de draad veel stabieler vasthouden, omdat de draad nu een kleiner "doeloppervlak" biedt voor de duwende kracht van het licht terwijl hij precies in het gebied zit waar de vangkracht het sterkst is. Numerieke simulaties en experimenten tonen samen aan hoe elektrisch koppel willekeurige, tollende beweging omzet in ordelijk, bestuurbaar gedrag.

Fijnere controle met minder vermogen

Door de nanodraden elektrisch voor uit te lijnen en ze vervolgens optisch te vangen, levert de OEM-aanpak een aanzienlijke prestatiewinst op. Voor verschillende typen nanodraden — zilver, titaandioxide, galliumarsenide en indiumarsenide — verdubbelt de succesratio van het vangen van een draad ruwweg vergeleken met conventionele optische pincetten alleen. Tegelijkertijd wordt het laservermogen dat nodig is om een draad vast te houden gehalveerd, en neemt de maximale snelheid waarmee een gevangen draad kan worden verplaatst voordat hij ontsnapt met bijna 40 procent toe. Deze verbeteringen komen voort uit het verschuiven van de balans tussen twee concurrerende effecten van licht: de stabiliserende "gradiënt"-trek naar het beamcentrum en de destabiliserende "verstrooiing"-duw langs het pad van de bundel. OEM plaatst elke draad in de zone waar het stabiliserende effect domineert.

Tekenen en bouwen op nanoschaal

Om te laten zien wat deze nieuwe controle kan doen, gebruiken het team individuele nanodraden als beweegbare pennen die complexe paden volgen. Met één draad "schrijven" ze letters en tekenen ze de omtrek van een draak; met meerdere draden in parallelle vallen tekenen ze een schoolembleem en meer uitgewerkte vormen. Vanuit het microscoopbeeld verschijnt elke verticaal uitgelijnde draad als een kleine heldere stip die over het gezichtsveld glijdt en een nauwkeurig afgelegde lijn of curve achterlaat. Hetzelfde systeem kan tot zeven nanodraden tegelijk jongleren, ze langs afzonderlijke trajecten sturen zonder dat de draden elkaar storen, wat aantoont dat de methode klaar is voor complexere, programmeerbare assemblagetaken.

Zorgzaam hanteren van levende microben

De onderzoekers tonen ook dat hun methode niet alleen voor anorganische materialen werkt, maar ook voor levende systemen. Staafvormige bacteriën, vergelijkbaar in grootte en vorm met korte nanodraden, worden eerst geroteerd en uitgelijnd door het elektrische veld en vervolgens gevangen en verplaatst door de laser. Omdat de OEM-aanpak de vereiste lichtintensiteit verlaagt, vermindert dit het risico op warmte- en lichtschade die delicate cellen doorgaans bedreigt. Dit maakt het een veelbelovend instrument voor het rangschikken, transporteren of onderzoeken van individuele micro-organismen in toekomstige biomedische experimenten, terwijl ze levend en functioneel blijven.

Van nano-kalligrafie naar toekomstige apparaten

In gewone bewoordingen verandert dit werk een lang bestaande beperking in een troef: in plaats van te vechten tegen de neiging van slanke objecten om te kantelen en te verstrooien in licht, gebruikt OEM eerst een elektrisch veld om hun beweging te temmen en laat daarna licht het fijne positioneren doen. Het resultaat is een vorm van "nano-kalligrafie", waarbij nanodraden en bacteriën bestuurbare penseelstreken worden voor het tekenen van complexe, functionele patronen zonder traditionele lithografie. Dit hybride licht-en-elektrisch platform zou een krachtig fundament kunnen worden voor het bouwen van nano-elektro-mechanische apparaten, fotonische netwerken, kwantumcircuits en celprobes van onderaf, één precies geplaatste draad — of bacterie — tegelijk.

Bronvermelding: Liu, H., Fu, R., Guo, Z. et al. Nano calligraphy via optical electro-aligning manipulation. Microsyst Nanoeng 12, 125 (2026). https://doi.org/10.1038/s41378-026-01225-0

Trefwoorden: manipulatie van nanodraden, optische pincetten, uitlijning door elektrisch veld, nanofabricage, hanteren van biologische cellen
